在多旋翼无人机的整机结构设计中,起落架作为直接承担起降冲击、保障地面停放稳定性的关键承力部件,其结构合理性直接影响整机的飞行安全与使用寿命。这款适配16毫米外径碳杆的起落架结构,主要面向中小型航拍、行业巡检类多旋翼无人机设计,这类无人机通常起飞重量在1.5kg-3kg区间,日常作业场景涵盖低空航拍测绘、电力线路巡检、农林植保小范围作业等,起降环境多为平整硬质地面,偶尔会涉及草地、轻微起伏的硬化路面等非理想起降场景,对起落架的抗冲击性能、安装适配性、自重控制都有明确的工程要求。

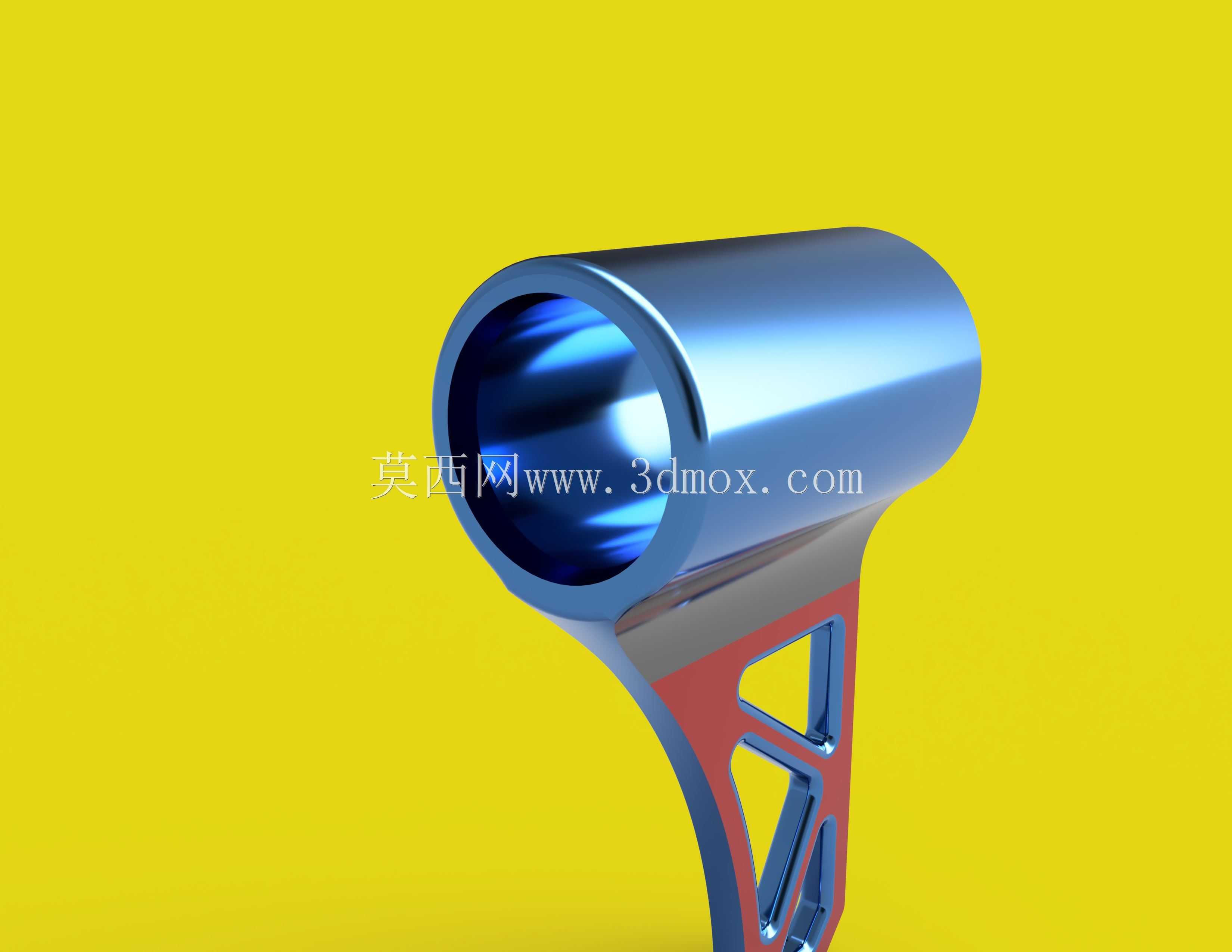

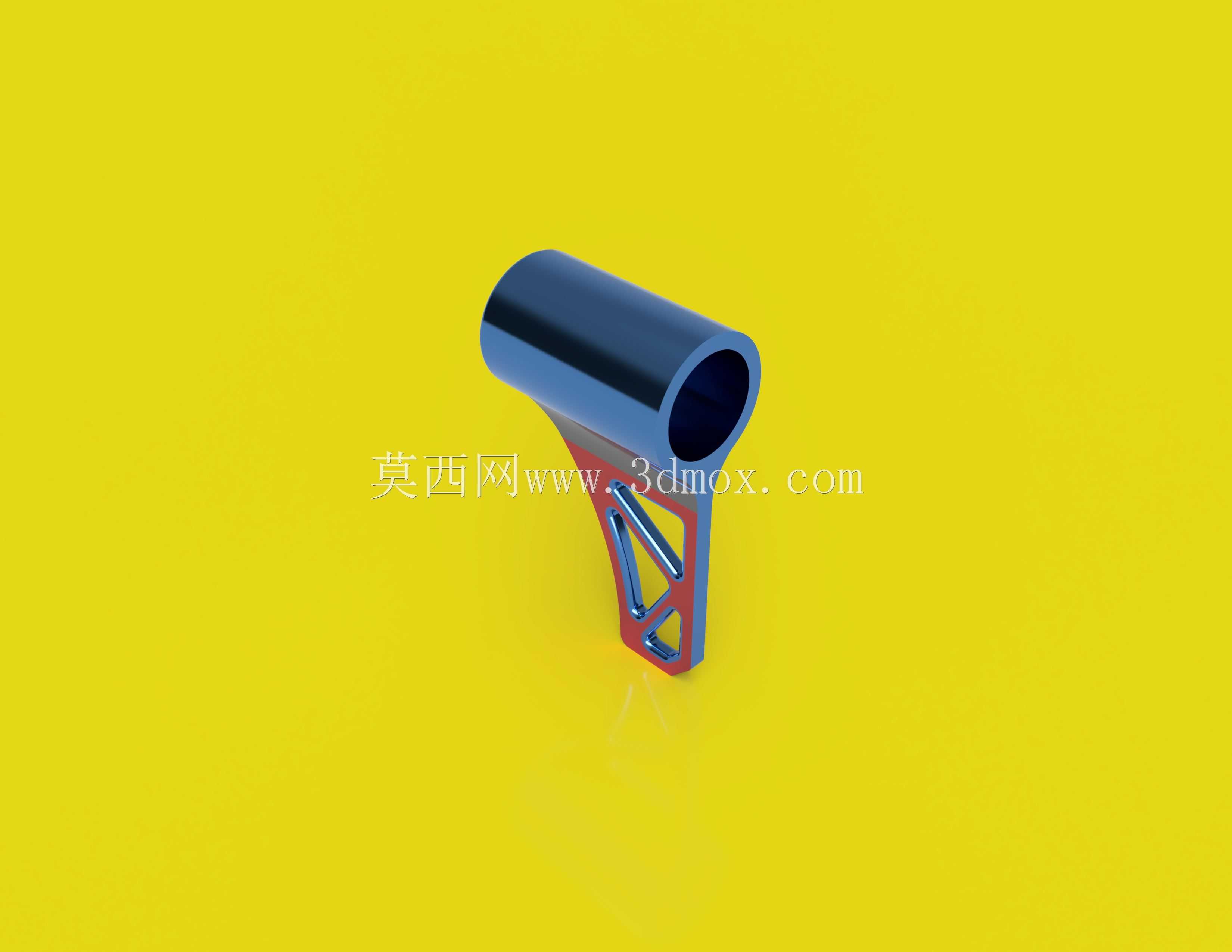

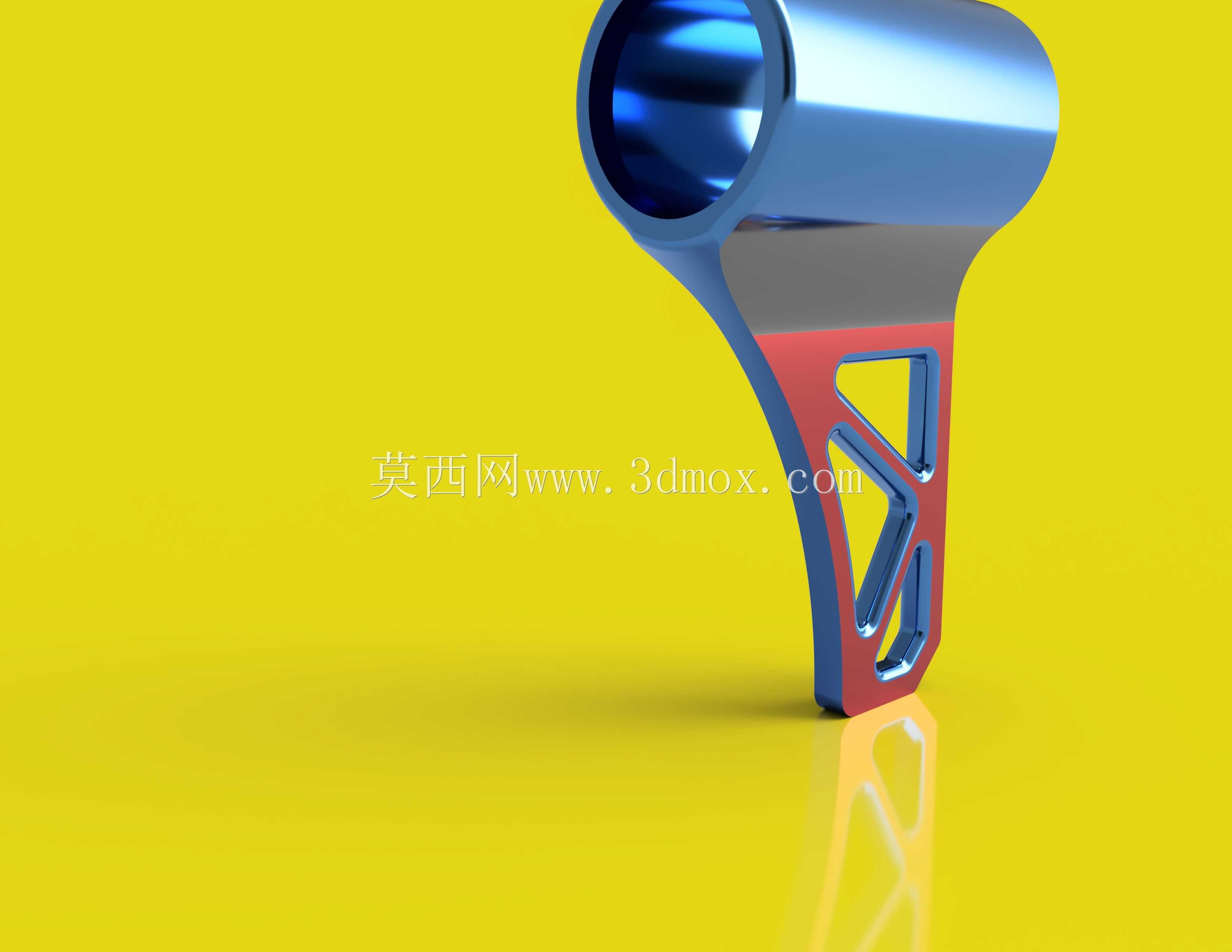

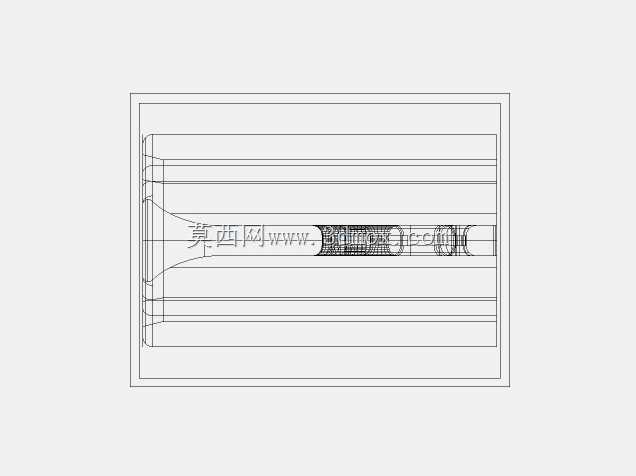

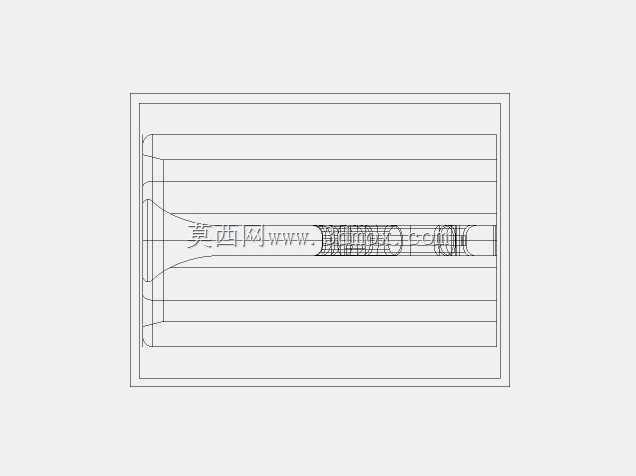

从实际功能层面看,该起落架结构首先要解决的是起降过程中的冲击缓冲与载荷传递问题,结构上部的筒状夹持段是核心安装接口,内孔尺寸严格匹配16毫米外径的碳纤维圆杆,夹持段的壁厚经过受力校核,既保证锁紧后碳杆不会出现滑移、转动,也避免壁厚过大导致不必要的自重增加。夹持段与下方支撑臂采用一体化过渡结构,过渡位置做了大圆弧应力释放处理,避免硬转角带来的应力集中问题——在实际起降过程中,垂直方向的冲击载荷会通过支撑臂传递到夹持段,再分散到整机的机臂碳杆上,应力集中位置很容易在多次冲击后出现疲劳裂纹,大圆弧过渡的设计能有效降低该位置的应力峰值,提升结构的疲劳寿命。

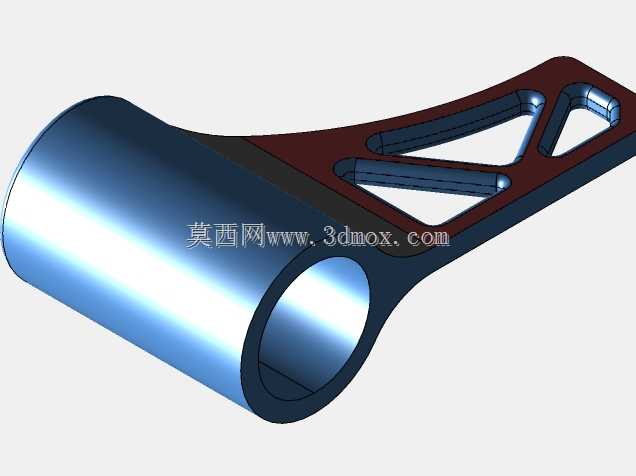

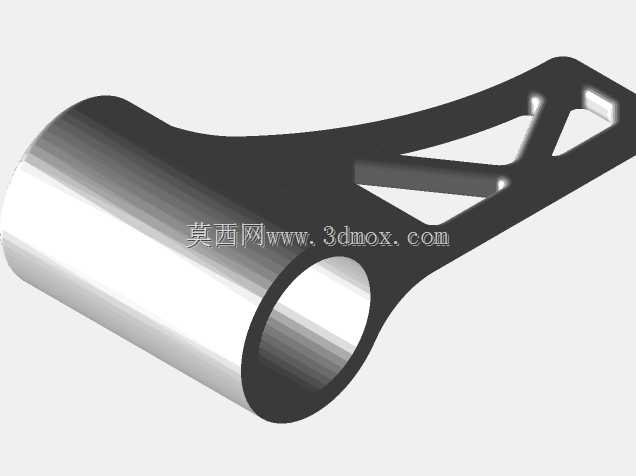

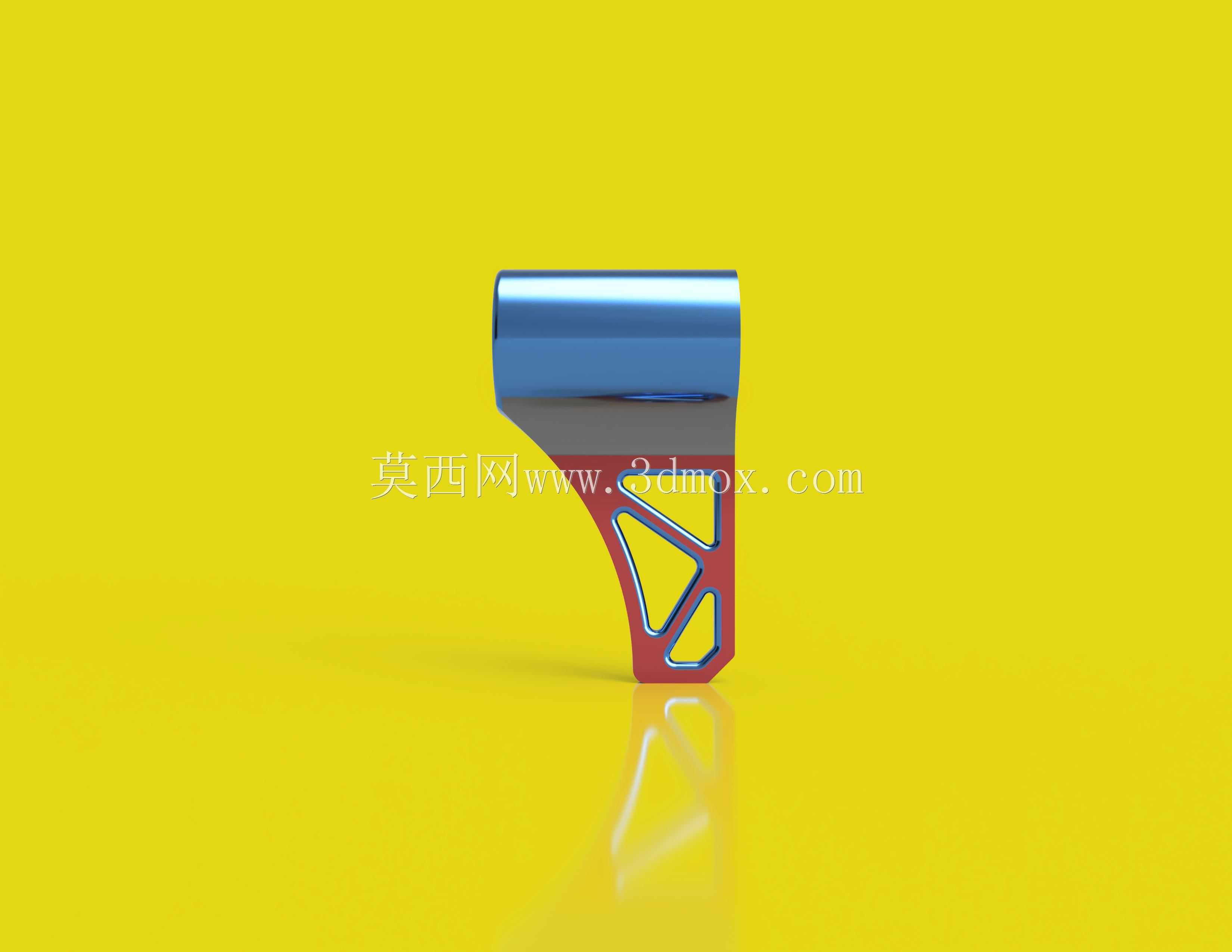

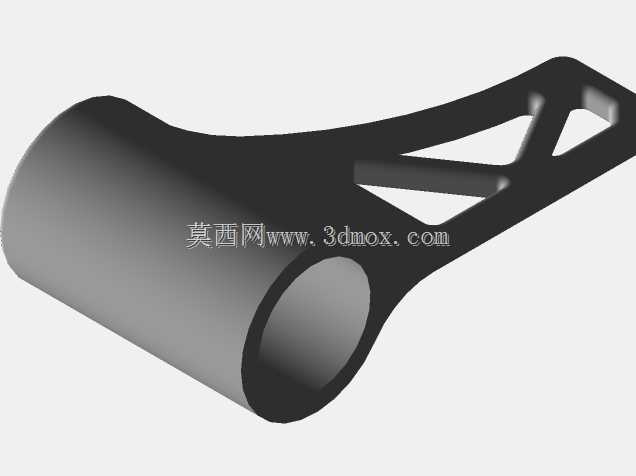

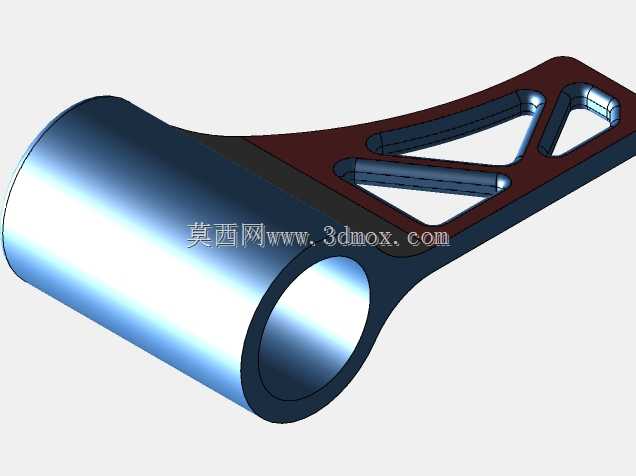

支撑臂部分采用了镂空减重设计,两处三角形镂空结构并非单纯为了造型美观,而是经过拓扑优化后的承力结构:三角形结构本身具备优异的结构稳定性,在去除非承力区域材料的同时,不会明显降低支撑臂的抗弯、抗扭刚度,相比实心支撑结构,镂空设计能降低30%左右的结构自重,对于对自重敏感的无人机来说,每一克重量的降低都能转化为有效载荷或者续航时间的提升。支撑臂外侧的红色区域为受力加强层,对应起降过程中拉应力集中的区域,通过局部加厚或者复合材料铺层调整的方式,提升该位置的抗拉强度,避免硬着陆时支撑臂从根部断裂。
安装边界方面,该起落架的夹持段采用对锁或者侧顶锁紧的方式与16mm碳杆配合,安装时不需要对碳杆做额外的打孔、切削加工,只需要将碳杆穿入夹持内孔,调整好起落架的伸出长度与安装角度,锁紧固定螺丝即可完成安装,这种无损伤安装方式不会破坏碳杆的纤维连续性,保证机臂碳杆的整体强度。起落架的垂直支撑高度经过匹配设计,安装后整机底部距离地面的高度能够容纳常见的三轴云台相机、植保喷洒模组等任务载荷,避免起降过程中任务载荷直接碰撞地面造成损坏;两个起落架对称安装后的横向跨距,经过稳定性校核,能够保证无人机在15度以内的倾斜地面停放时不会出现侧翻,起降过程中单侧先接触地面时也能提供足够的抗侧翻力矩。
从设计思路上看,这款起落架没有采用复杂的缓冲阻尼结构,而是通过结构自身的刚性与合理的受力路径设计来承担起降冲击,这种设计更适合中小型无人机的使用需求:结构件数量少,没有活动铰接部件,不会出现铰接点磨损、缓冲件老化失效的问题,日常维护几乎零成本,批量生产时的一致性也更容易控制。结构的外形曲面做了流线型处理,没有突兀的直角或者凸起结构,飞行过程中能够降低空气阻力,减少不必要的气动干扰,避免起落架位置产生紊流影响飞控传感器的工作稳定性。
在实际选型适配时,需要注意该起落架的适用载荷范围,夹持段的锁紧力经过标定,适配16mm外径的标准碳纤维圆杆,不建议搭配同尺寸的金属杆或者玻璃纤维杆使用——不同材质的杆体表面摩擦系数不同,金属杆表面光滑,可能出现锁紧力不足导致起落架滑移的问题,玻璃纤维杆的刚性低于碳纤维杆,大冲击下可能出现杆体碎裂的情况。安装时两个对称起落架的伸出长度需要保持一致,避免出现整机停放倾斜、起降时受力不均的问题,锁紧螺丝的扭矩需要控制在合理范围,扭矩过大可能压裂碳杆或者导致夹持段变形,扭矩过小则会出现锁紧失效的问题。
