Arduino开发用减速型齿轮直流电机

这款适配Arduino开发场景的齿轮直流电机，是创客项目、小型机器人原型开发、教学实验平台搭建中常用的动力输出部件，在桌面级小型移动机器人、智能小车、简易机械臂关节驱动、自动化演示装置这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景中适配性极强。不同于普通直出轴直流电机转速过高、输出扭矩不足难以直接驱动负载的问题，这款电机通过内置的齿轮减速结构，将电机本体的高转速低扭矩输出转换为低转速大扭矩的动力输出，刚好匹配小型项目中负载驱动的实际需求，不需要开发者额外设计外置减速结构，能大幅缩短原型开发的周期。

从结构设计思路来看，这款电机采用了同轴偏置输出的布局，电机本体与齿轮减速箱集成在同一壳体内部，输出轴分为两个方向伸出，既可以在单侧轴安装行走轮、传动齿轮等执行部件，另一侧的伸出轴也可用于安装编码器、码盘等测速反馈元件，适配闭环速度控制的开发需求，不需要额外改造轴体结构。壳体采用一体化的注塑成型结构，齿轮箱与电机端的配合面做了定位止口设计，装配时能保证齿轮啮合的同轴度，减少运行过程中的齿轮偏磨、异响问题，同时壳体上预留的两个安装凸台带有标准安装孔位，能直接通过螺丝固定在亚克力板、3D打印支架、铝型材搭建的项目框架上，不需要额外设计定制安装转接件。

实际选型使用时，需要重点关注其安装边界尺寸：电机主体的长方体减速箱部分是安装时的核心定位基准，两个安装孔的中心距、输出轴的中心高都做了标准化设计，适配市面上绝大多数开源机器人项目的安装孔位规范，输出轴的直径与常见的机器人车轮、联轴器、同步带轮的内孔尺寸匹配，不需要额外做轴径适配加工。电机尾部的出线端预留了足够的接线空间，焊接杜邦线后可直接插接到Arduino的电机驱动扩展板上，接线操作便捷，不会出现接线端与安装支架干涉的问题。

在功能特性上，这款齿轮直流电机的减速齿轮组采用金属与塑料齿轮搭配的设计，在保证传动强度满足小型负载驱动需求的同时，也能控制整体重量与运行噪音，适合桌面级教学、演示类项目使用，不会因为运行噪音过大影响演示效果。电机的工作电压范围覆盖常用的小型项目供电区间，搭配常见的L298N、TB6612等电机驱动模块即可实现正反转、调速控制，配合Arduino的PWM输出接口就能完成精准的速度调节，满足循迹小车、避障机器人这类需要动态调整运行速度的项目需求。

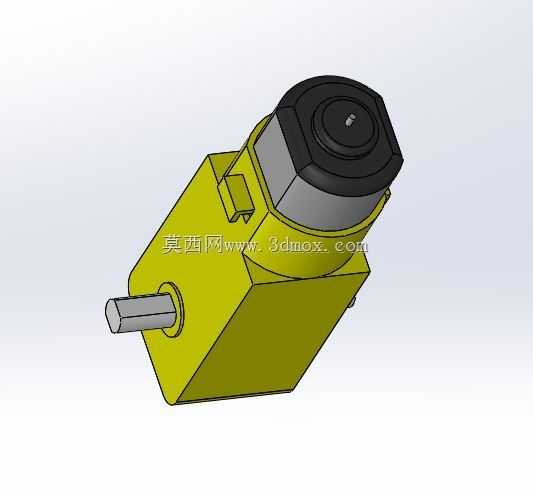

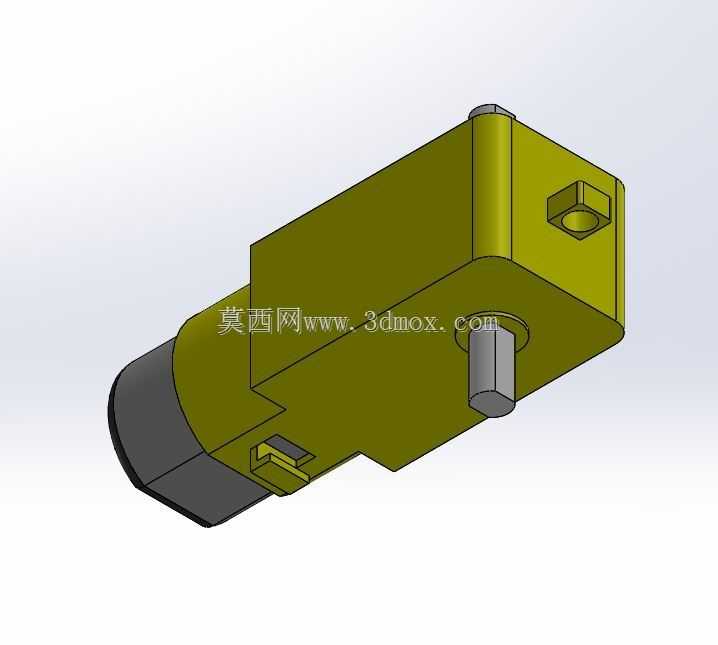

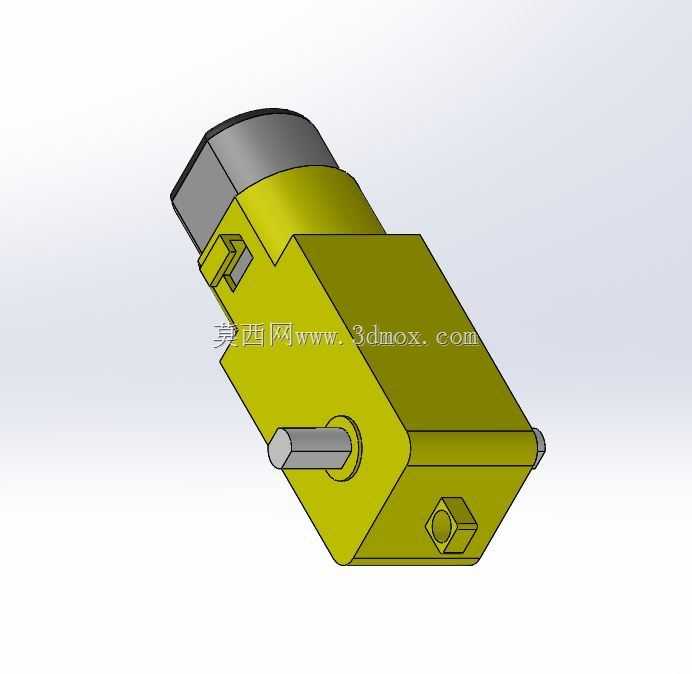

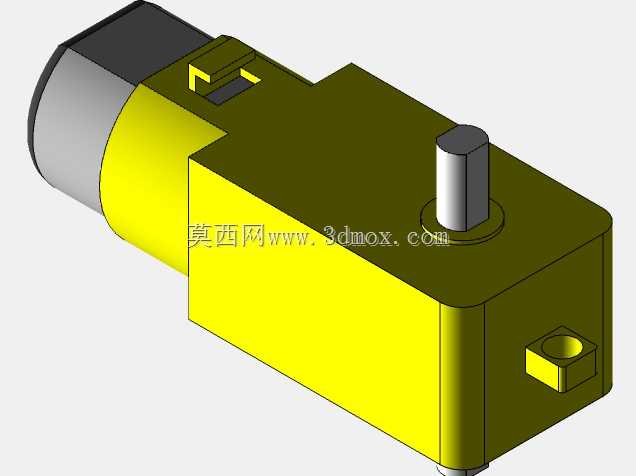

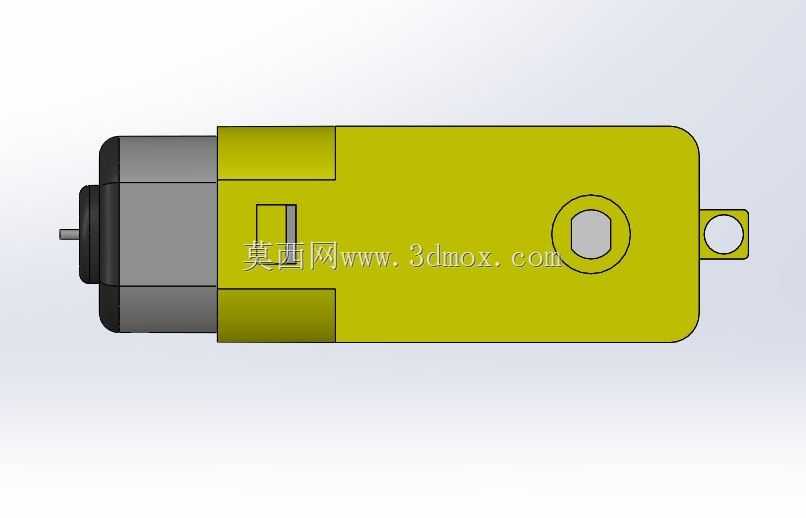

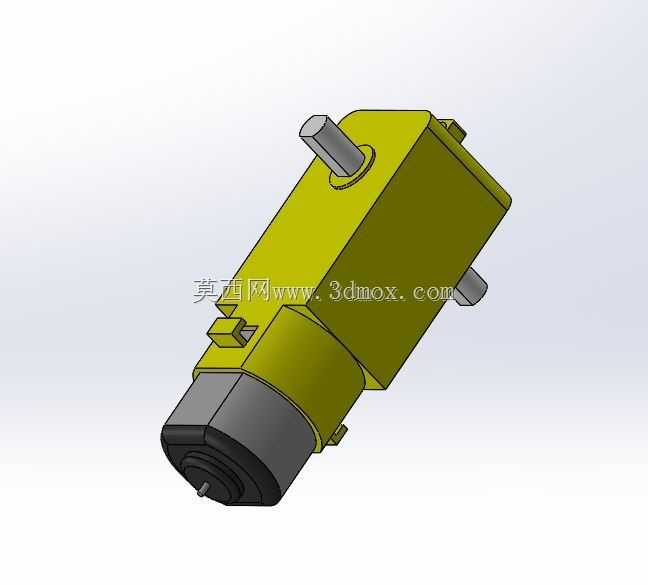

设计建模过程中，对齿轮箱的内部齿轮啮合间隙、轴与轴承的配合公差都做了还原，壳体上的加强筋结构、安装凸台的倒角细节、输出轴的扁位结构都完整复现，能直接用于项目的整体装配干涉检查，也可基于该模型做安装支架的配套设计，不需要重新测绘电机尺寸。在做项目整体结构布局时，可直接将该模型导入装配体中，提前确认电机与车轮、框架、电路板等其他部件的位置关系，避免实际装配时出现空间干涉、安装孔位不对中的问题，尤其适合学生做课程设计、创客团队做原型验证时使用，能减少实物测绘的工作量，提升结构设计的效率。

需要注意的是，这款电机的输出轴径向承载能力有限，不适合用于承受较大径向载荷的场景，比如直接作为承重轮的支撑轴使用时需要额外设计承重轴承结构，避免轴体受力变形损坏内部齿轮。建模时也还原了电机尾部的轴伸结构，方便开发者在模型中直接搭配编码器模型做整体装配，验证测速元件的安装空间是否充足，避免后期加装编码器时出现与其他部件干涉的问题。
