5mm高度冷却搭单体结构设计

　　在熔融沉积类3D打印设备的热端散热体系中，冷却搭单体是承担热流阻断、温度梯度构建的核心小型功能构件，这类构件的设计合理性直接决定了耗材熔融段的长度稳定性，避免耗材在喉管区域提前软化引发堵头、溢料等常见打印故障。本次设计的冷却搭单体高度设定为5mm，属于紧凑型散热结构件，适配小尺寸近程挤出3D打印机的安装空间需求，这类近程挤出结构由于挤出机与热端距离短，整体热端组件的轴向安装尺寸被严格限制，5mm的高度设计既不会过度挤占挤出轮到喷嘴的轴向空间，也能预留足够的散热接触面积完成热交换。

　　从实际应用场景来看，这类冷却搭单体主要安装在3D打印机热端的喉管与加热块之间的过渡区域，工作过程中，加热块产生的高温会沿着喉管向上传导，冷却搭单体通过自身的金属材质快速将向上传导的热量分散到周边空气当中，同时配合散热风扇的强制风冷，在喉管区域构建出明显的温度梯度，保证喉管内的耗材始终保持固态形态，只有进入加热块区域的耗材才会被加热到熔融温度，避免固态耗材在喉管内软化变形导致送料阻力增大、送料步进电机丢步等问题。在高精度打印场景下，尤其是打印PLA、PETG等对温度区间敏感度较高的耗材时，冷却搭的散热效率直接影响打印过程的送料稳定性，若冷却搭散热不足，喉管内耗材提前软化，会出现打印层厚不均、表面拉丝、甚至堵头断料等问题，直接影响打印成品的尺寸精度与表面质量。

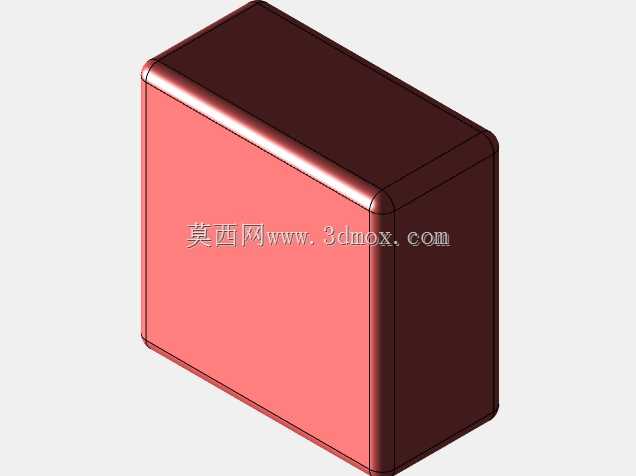

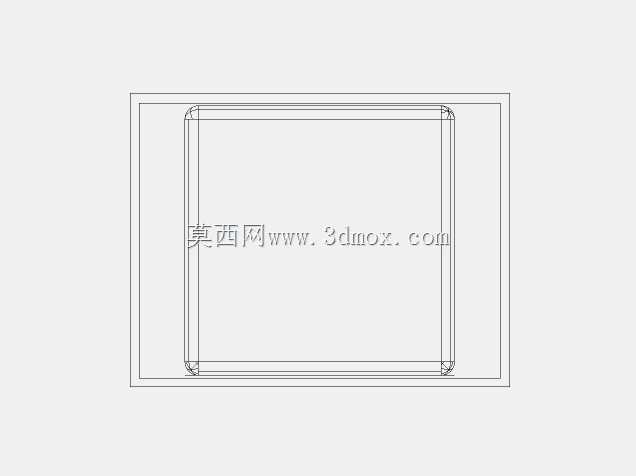

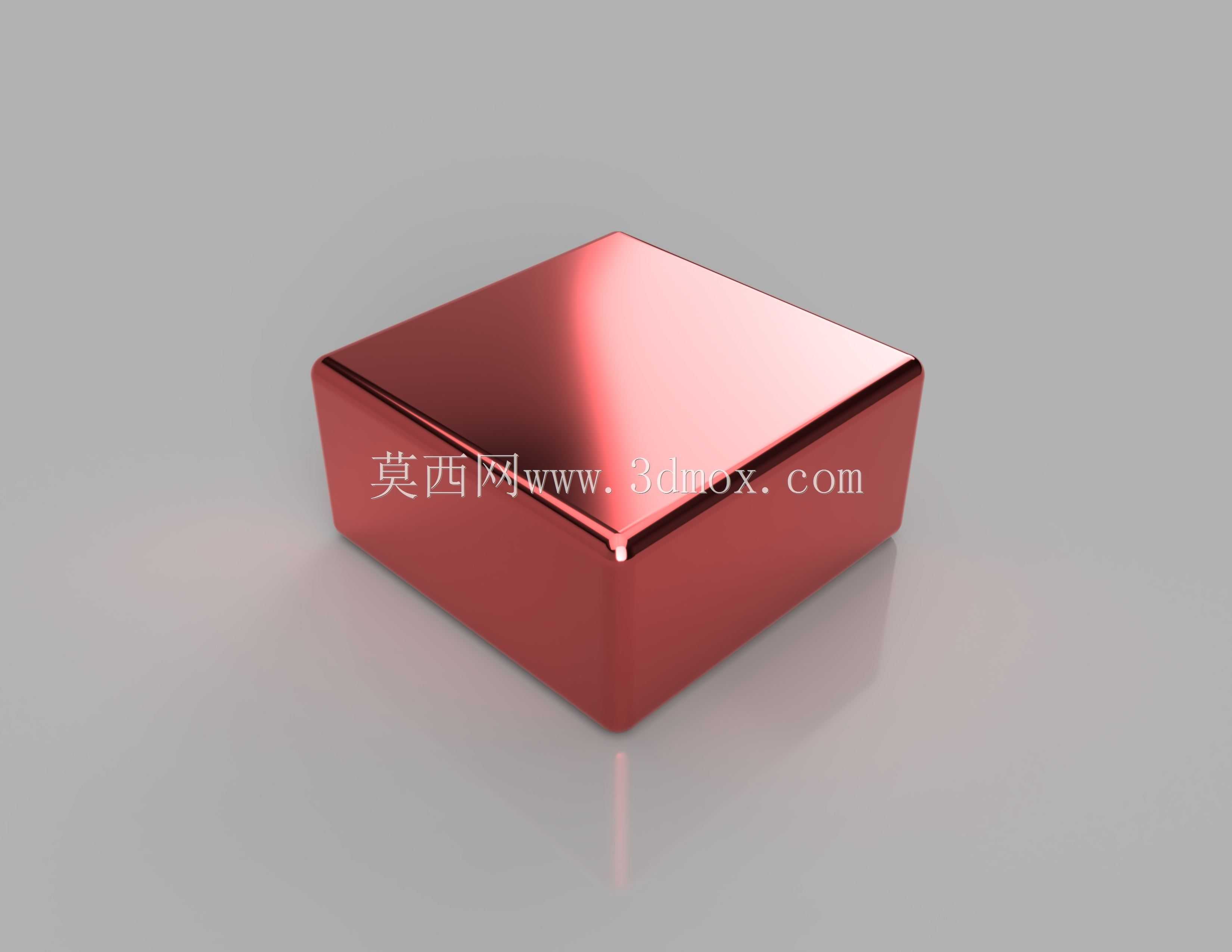

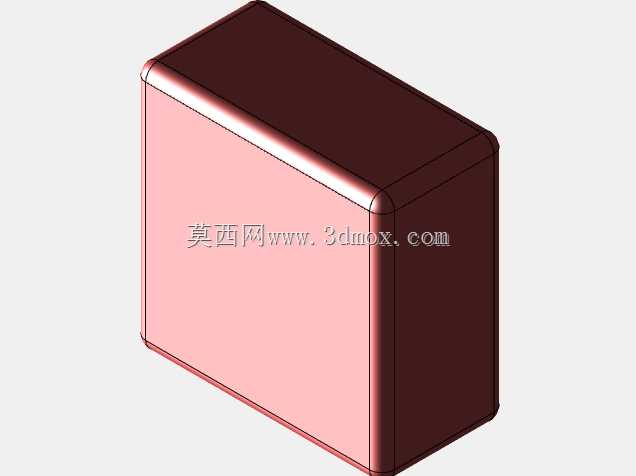

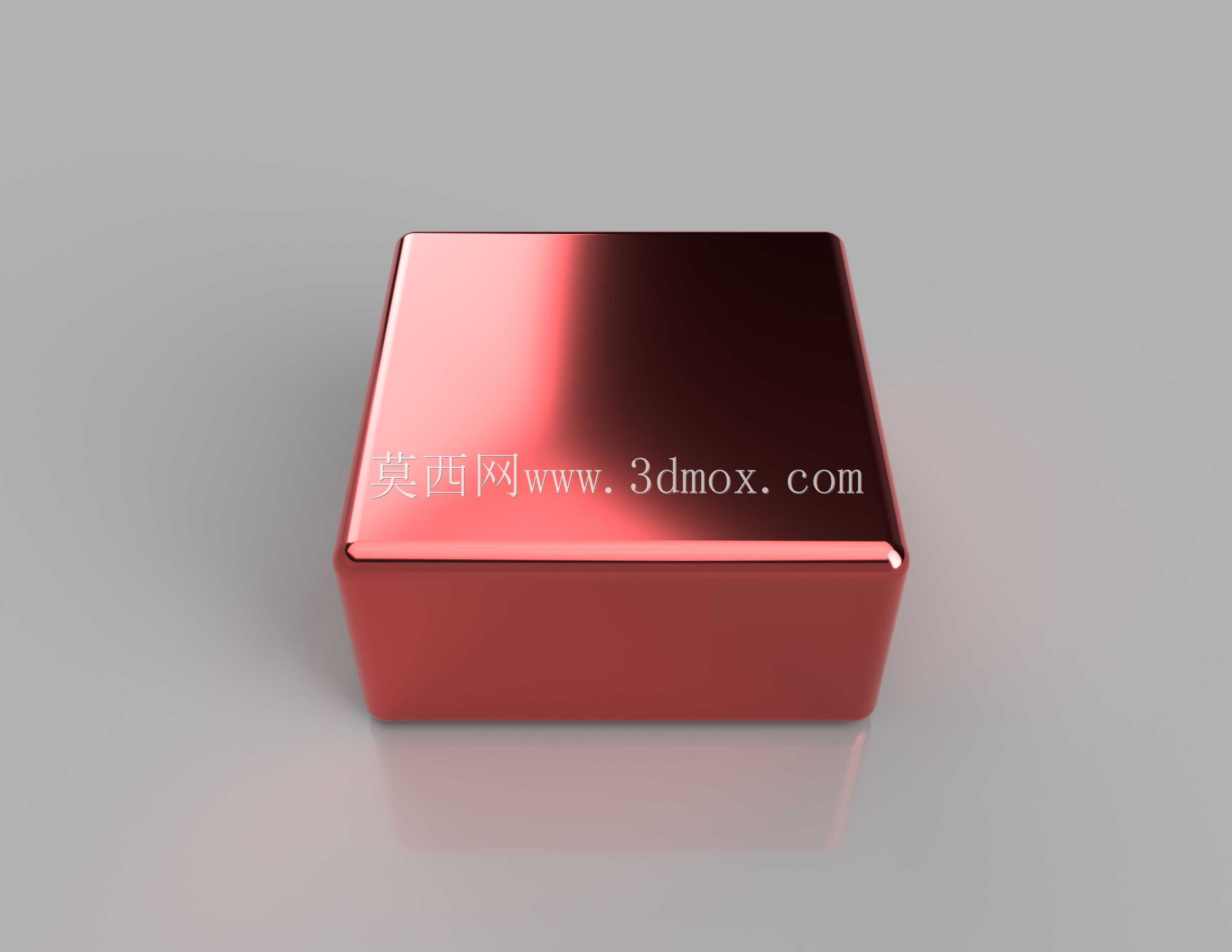

　　设计思路上，这款冷却搭单体采用了方正的块式结构，整体外形为规则的长方体，四个边角做了微小的圆角过渡处理，一方面避免安装过程中尖锐边角划伤操作人员或者线路，另一方面也能减少应力集中，提升构件的结构强度。块体的上下端面设计为平面结构，安装时可以与喉管法兰、加热块上端面完全贴合，减少接触热阻，提升热传导效率，避免因为接触面存在间隙导致热量堆积。块体的表面做了光滑处理，没有额外设计散热鳍片，这是因为5mm的高度尺寸下，鳍片结构的加工难度会大幅提升，同时在近程挤出的狭小安装空间内，鳍片结构容易与周边的挤出机构、走线产生干涉，光滑的外表面配合侧边的风冷气流，已经能够满足该尺寸下的散热需求，同时也能降低构件的加工成本，适配批量生产的需求。

　　安装边界方面，这款5mm高的冷却搭单体的长宽尺寸与常规3D打印机热端的加热块尺寸保持一致，安装孔位与标准喉管、加热块的固定孔位完全匹配，不需要对现有热端结构做额外修改就可以直接替换安装。安装时需要注意在上下接触面均匀涂抹薄层导热硅脂，填充接触面的微观间隙，进一步降低接触热阻，提升热传导效率。由于构件整体尺寸紧凑，安装过程中不需要调整周边的挤出轮位置、风扇安装角度，也不会与打印机的X轴 carriage 板、自动调平传感器等周边组件产生干涉，适配绝大多数采用E3D V6类标准热端的近程挤出3D打印机，也可以根据实际需求调整安装孔位尺寸，适配其他规格的热端结构。

　　从功能特性来看，这款冷却搭单体采用高导热系数的金属材质制作，能够快速将喉管处传导的热量分散到整个块体，再通过表面与流动空气的热交换将热量带走，有效阻断加热块的热量向上传递，维持喉管区域的温度稳定。在长时间连续打印场景下，冷却搭单体的表面温度可以稳定维持在耗材玻璃化转变温度以下，保证喉管内的耗材始终保持刚性状态，送料过程顺畅无卡顿，即使是长时间打印大尺寸模型，也不会出现因为热量累积导致的堵头问题。同时，方正的块体结构具备足够的结构强度，安装时拧紧固定螺丝不会出现构件变形、碎裂的问题，能够承受热端组件的安装锁紧力，长期使用过程中不会因为反复的温度变化产生结构形变，保证热端组件的同轴度稳定，避免喷嘴位置偏移影响打印精度。

　　在实际设备选型过程中，这类紧凑型冷却搭单体尤其适合改装近程挤出结构的桌面级3D打印机，很多桌面级设备原厂采用远程挤出结构，改装近程挤出时会因为热端组件轴向尺寸过大导致打印高度损失，这款5mm高度的冷却搭可以最大程度压缩热端组件的轴向尺寸，减少改装后的打印行程损失。同时，对于打印空间狭小的封闭式3D打印机，这类小尺寸冷却搭不会占用过多的腔体内部空间，也不会与腔体壁面产生干涉，能够在封闭的高温腔体内维持稳定的散热效果，保证打印过程的稳定性。
