3D打印温度校准测试块结构设计

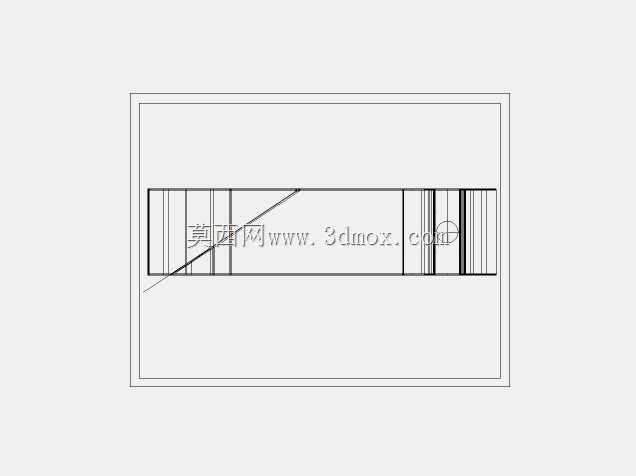

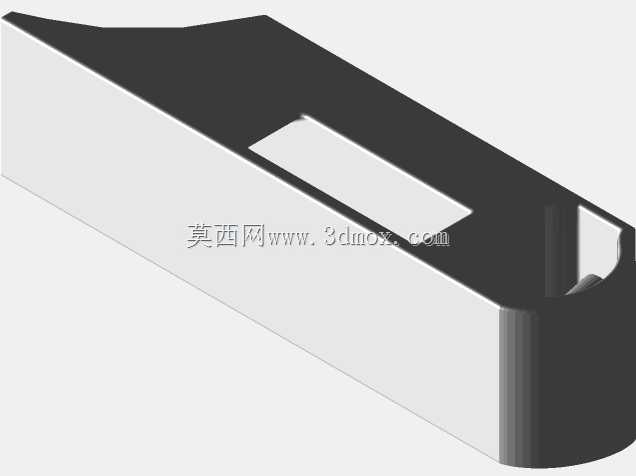

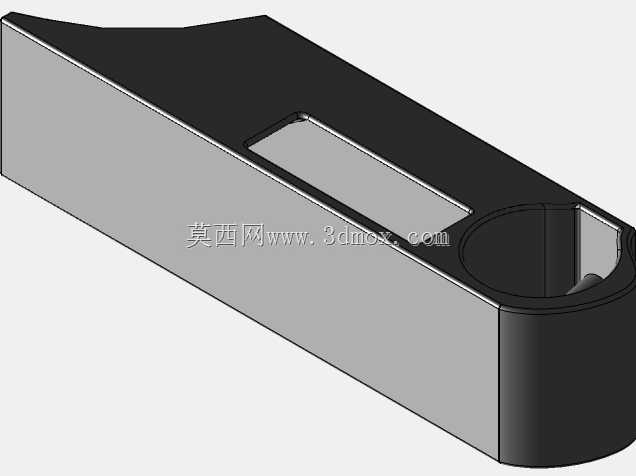

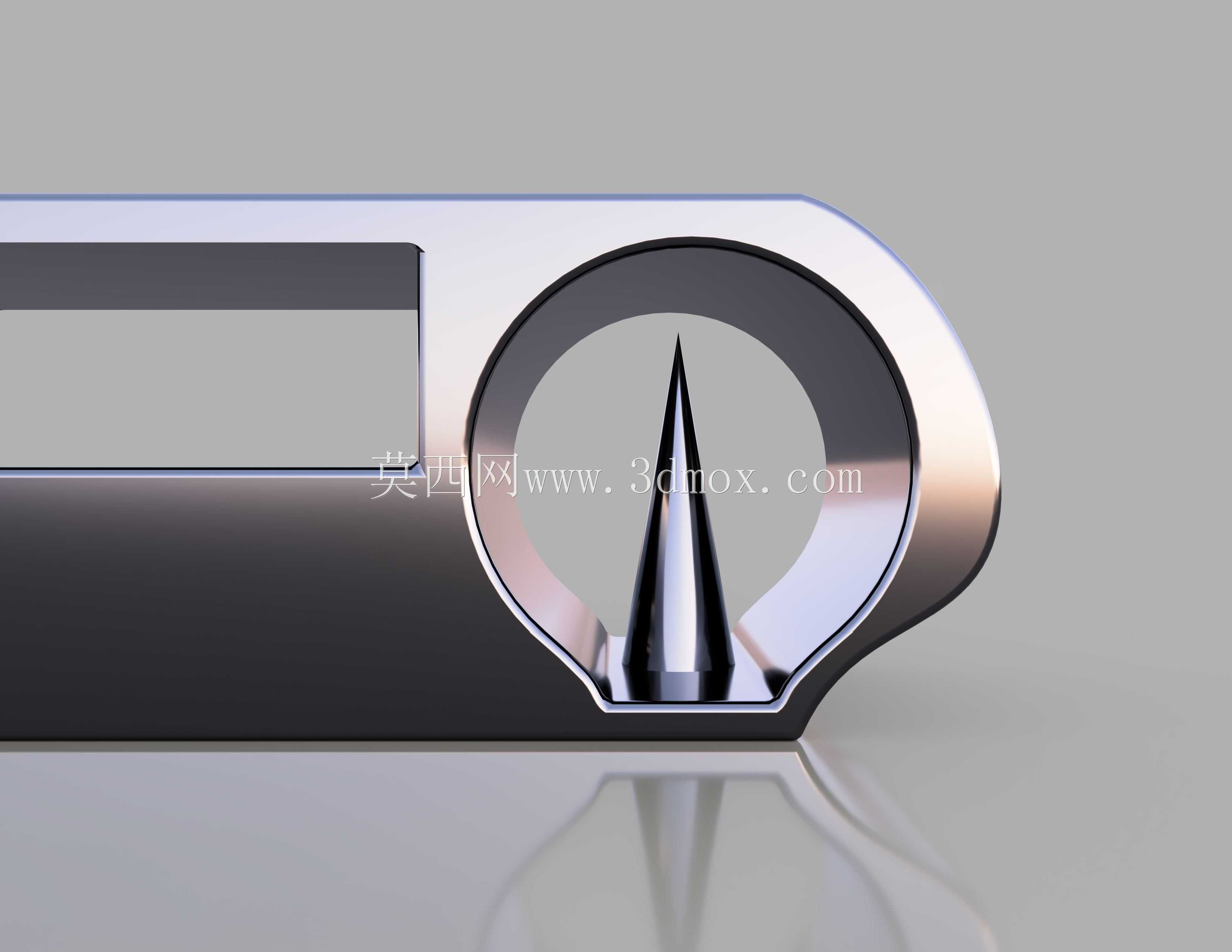

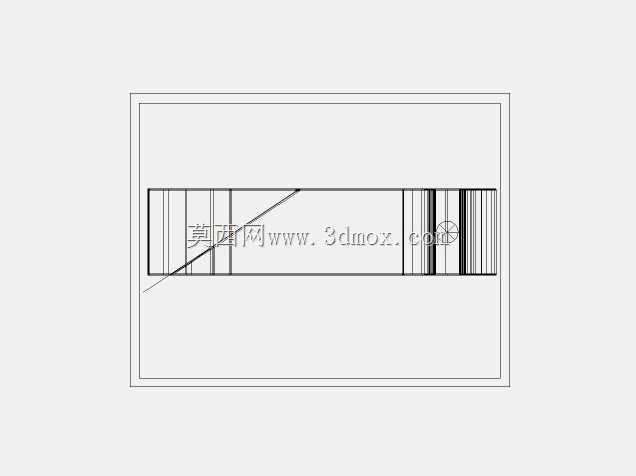

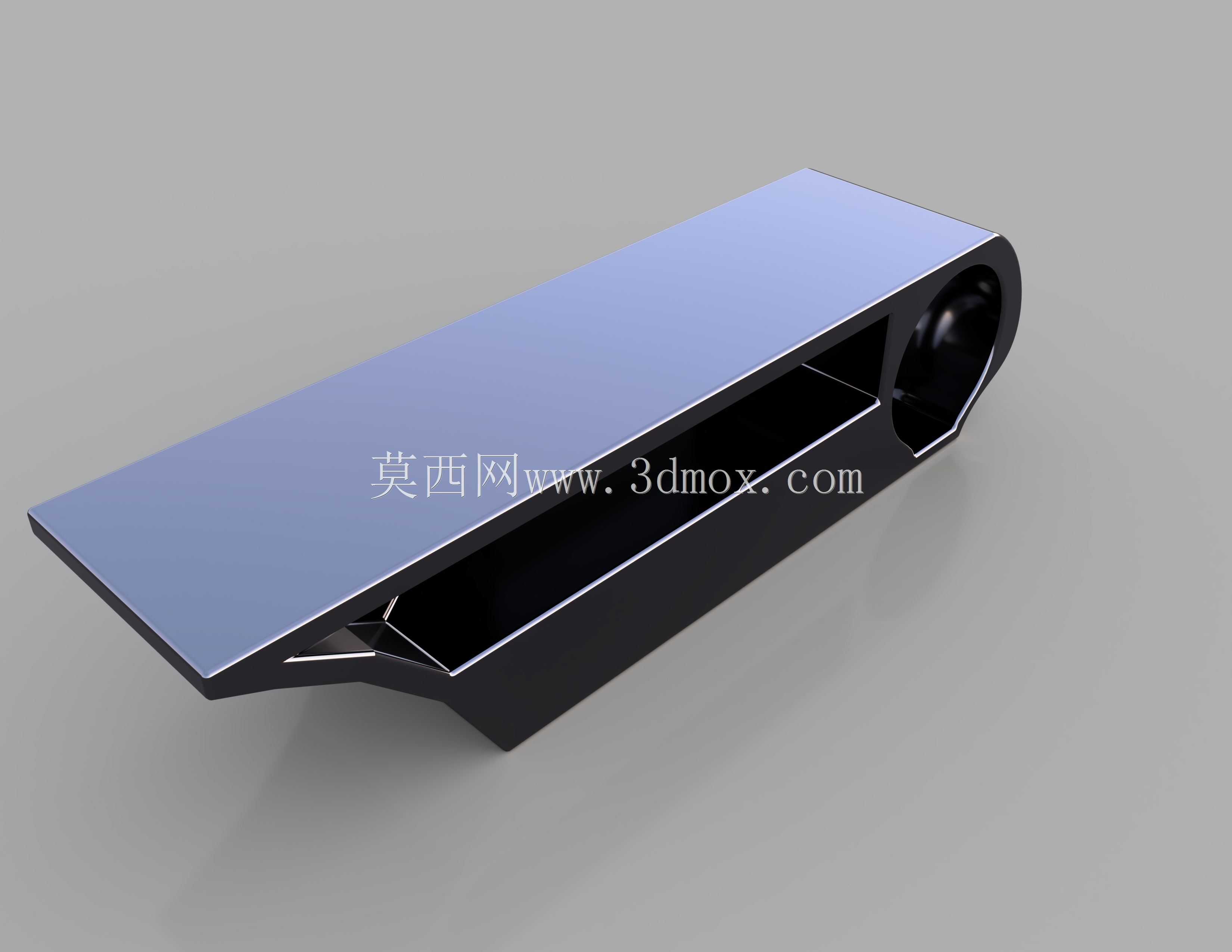

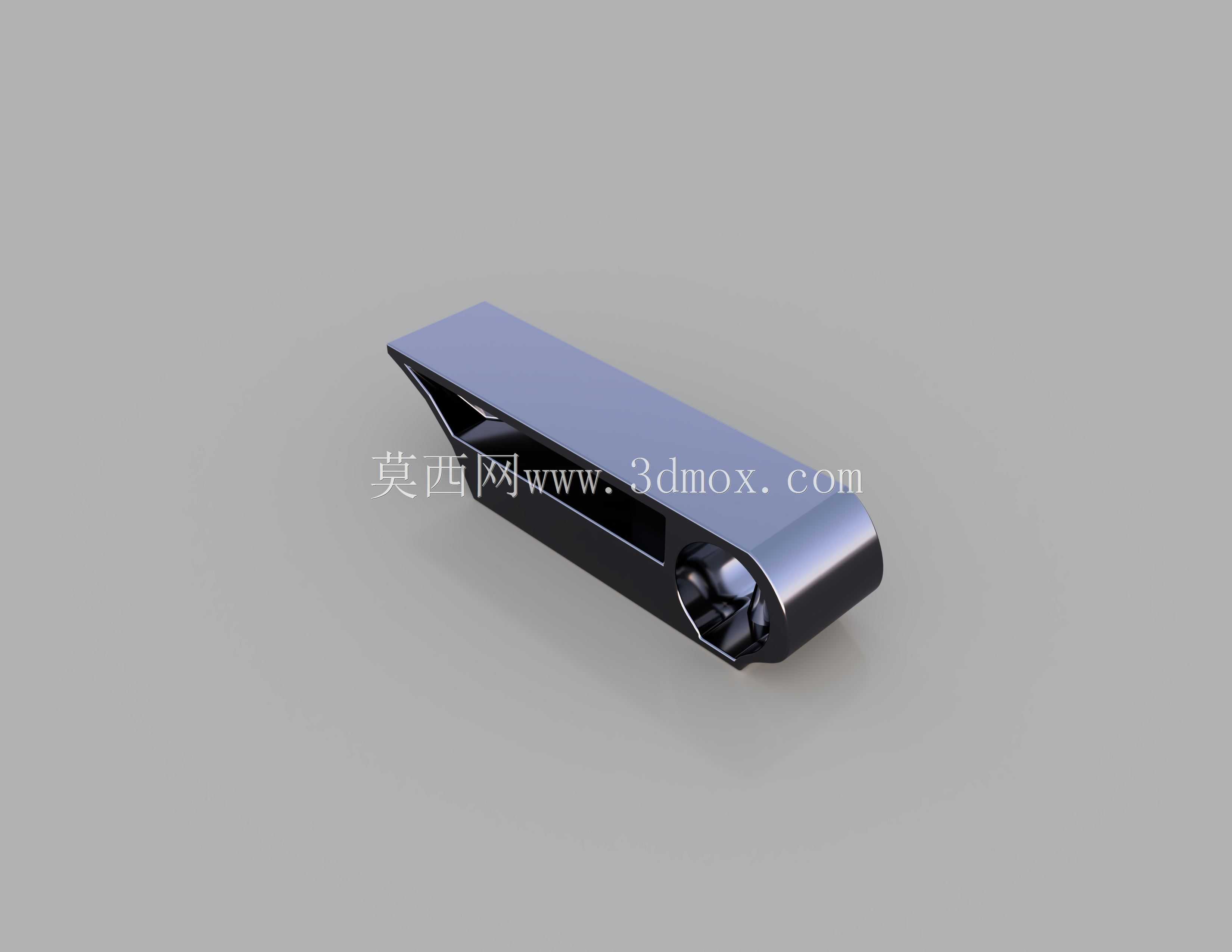

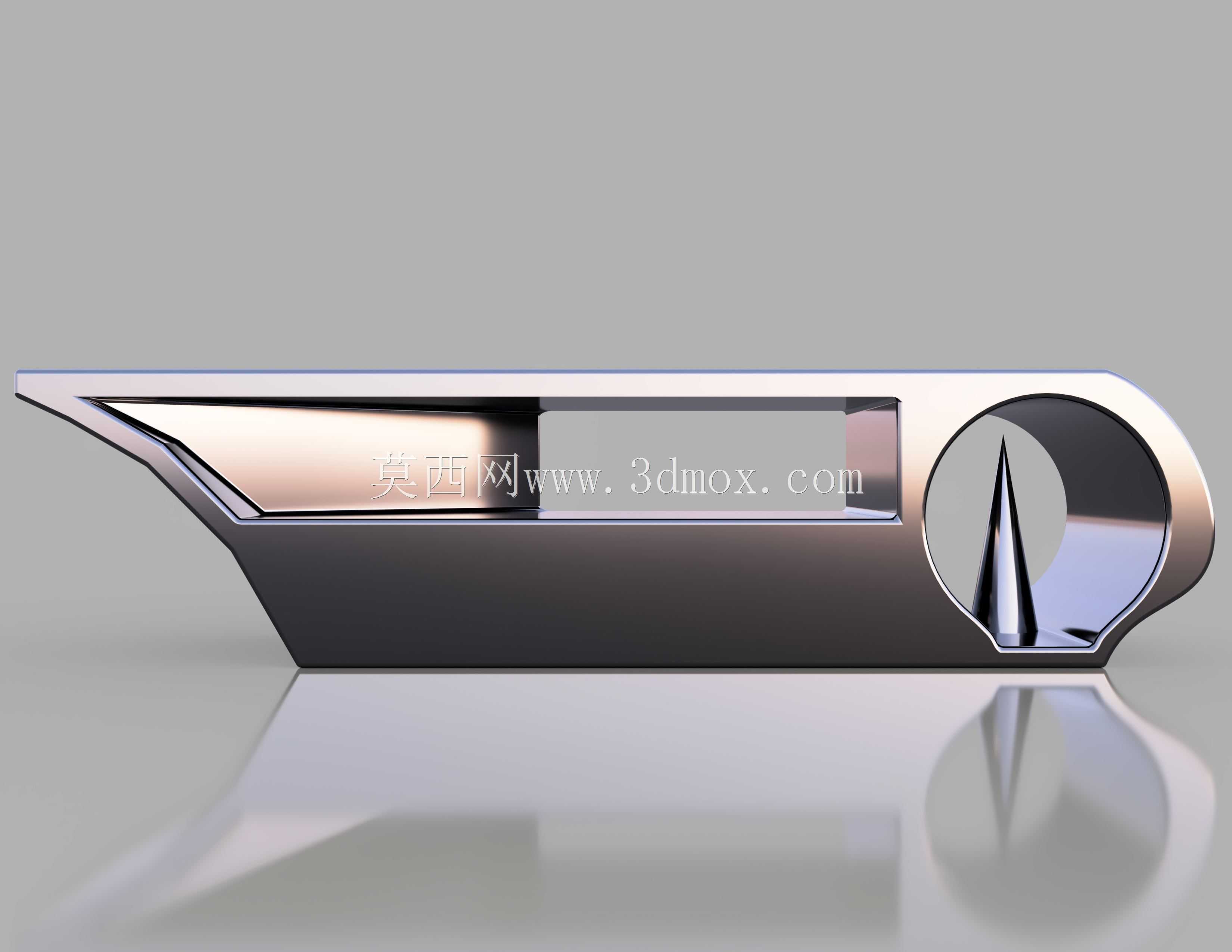

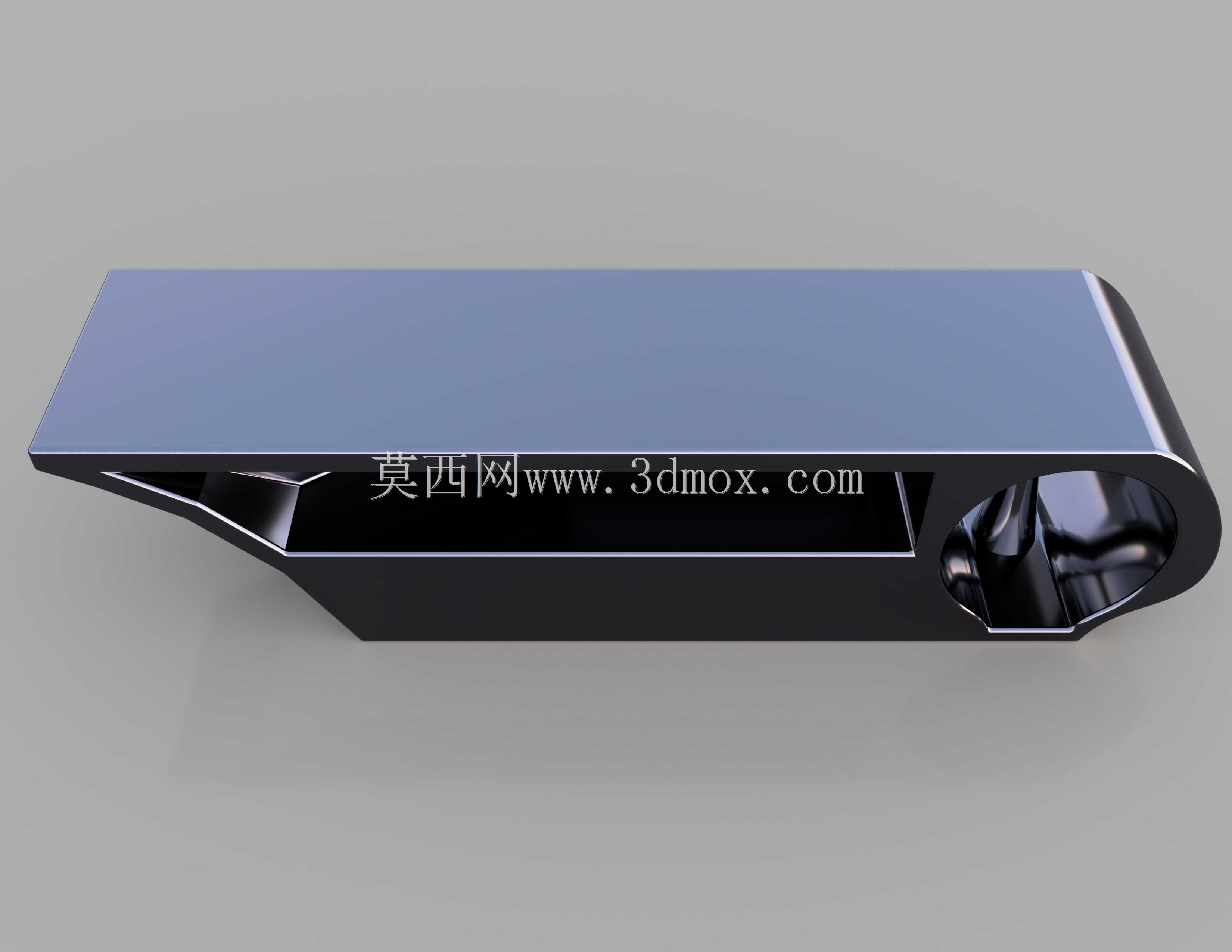

做FDM3D打印工艺调试的工程师都清楚，不同耗材的最佳成型温度窗口窄，靠经验调参往往要反复打十多件试样才能摸准参数，既耗料又耽误打样进度，这款5mm高度的单块温度测试块，就是针对日常调参痛点设计的专用校准工装。日常车间里换用新批次PLA、PETG、ABS这类耗材时，或是更换喷嘴、加热棒、热敏电阻后，都需要先验证温度参数是否匹配，以往整塔打印的温度块往往高度过高，打印一件要耗费四十分钟以上，遇到小尺寸成型平台的桌面级设备还容易出现翘曲变形，导致测试数据失真，这款单块式的测试结构把单段测试高度压缩到5mm，单块打印时长能控制在八分钟以内，哪怕是连续测试五个温度梯度，总耗时也不到传统整塔的三分之一，调参效率提升非常明显。从结构设计逻辑来看，整个测试块采用一体化长条式构型，主体截面做了等厚设计，壁厚统一设置为2mm，既保证打印过程中结构不会因为壁厚不均出现收缩变形，也能让不同温度段的成型效果直观呈现，不会因为结构差异干扰温度对成型质量的影响判断。块体一端做了圆弧过渡的握持端，打印完成后可以直接用手捏持观察细节，不需要额外用工具夹持，避免刮伤测试表面；另一端设计了内凹的特征观测区，集成了0.2mm的薄壁凸起、1mm的锐角棱边、直径1.5mm的内凹小孔这三类典型特征，能同时观测不同温度下的层间粘结强度、棱角锐度、悬垂面成型质量、小孔成型精度这几个核心指标，不用再单独打印多个测试件分别验证。考虑到不同设备的成型平台尺寸差异，这款测试块的安装边界做了通用化适配，整体长宽尺寸控制在60mm×15mm，哪怕是成型尺寸仅100mm×100mm的入门级桌面3D打印机，也能在平台上同时排布4-5块不同温度参数的测试块，一次性完成多组参数验证，不需要反复启停设备更换模型。块体底部做了0.3mm的薄边接触层，和平台接触的面积刚好能保证打印过程中不翘边，打印完成后又能很轻松地从平台上铲下来，不会因为粘附过强导致块体底部变形，影响测试面的观测效果。实际使用的时候，只需要在切片软件里把单块模型排布好，分别给每个块体设置不同的喷嘴温度、热床温度参数，就能一次性打印出多组测试样件，冷却后逐个观察：如果棱角出现明显溢料、小孔被熔融耗材封堵，说明对应温度偏高；如果层间出现明显缝隙、薄壁结构一掰就断，说明温度偏低导致耗材熔融不充分、层间粘结力不足；如果表面出现明显的拉丝、毛边，还要结合回退参数同步调整。和传统的一体式温度塔相比，这种单块设计还有个很实用的优势，就是日常做设备周度点检的时候，不需要打印整塔，只需要打一块当前常用参数的测试块，就能快速判断设备的加热系统、挤出系统是否处于正常工作状态，要是测试块的成型质量和之前的标准样件偏差超过允许范围，就能提前排查热敏电阻漂移、挤出轮磨损这类潜在故障，避免批量打印的时候出现整批工件报废的问题。结构细节上还特意在块体侧面做了浅凹槽的标记位，打印前可以在切片软件里给每个块体添加对应的温度数字标记，标记深度设置为0.15mm，打印完成后数字会清晰嵌在块体表面，不会因为后期拿取摩擦导致标记模糊，整理测试数据的时候不会把不同温度的样件搞混，这点对于同时测试多种耗材的场景非常实用，毕竟车间里往往同时存放着三四种不同颜色、不同厂家的耗材，要是样件混了很容易记错对应的参数，导致后续打印出问题。另外整个块体没有设计多余的支撑结构，所有特征都采用45度以内的自支撑角度，打印过程中不需要添加任何支撑，既节省支撑耗材，也省去了后期拆除支撑的步骤，不会因为支撑拆除的痕迹影响表面质量的观测，拿到手的样件直接就能对比判断，非常适合车间现场快速调参使用。
