3D打印速度校准测试块结构设计

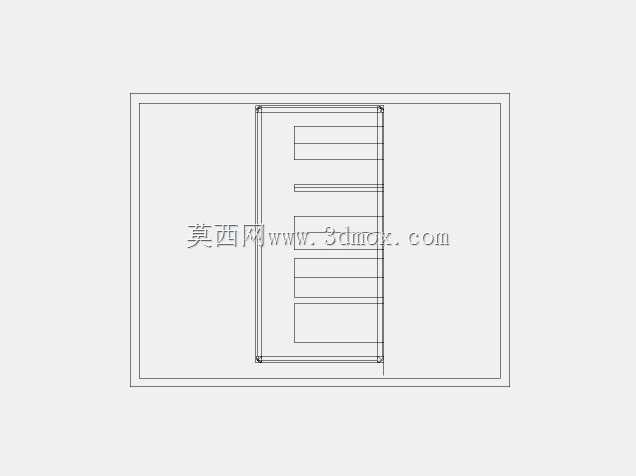

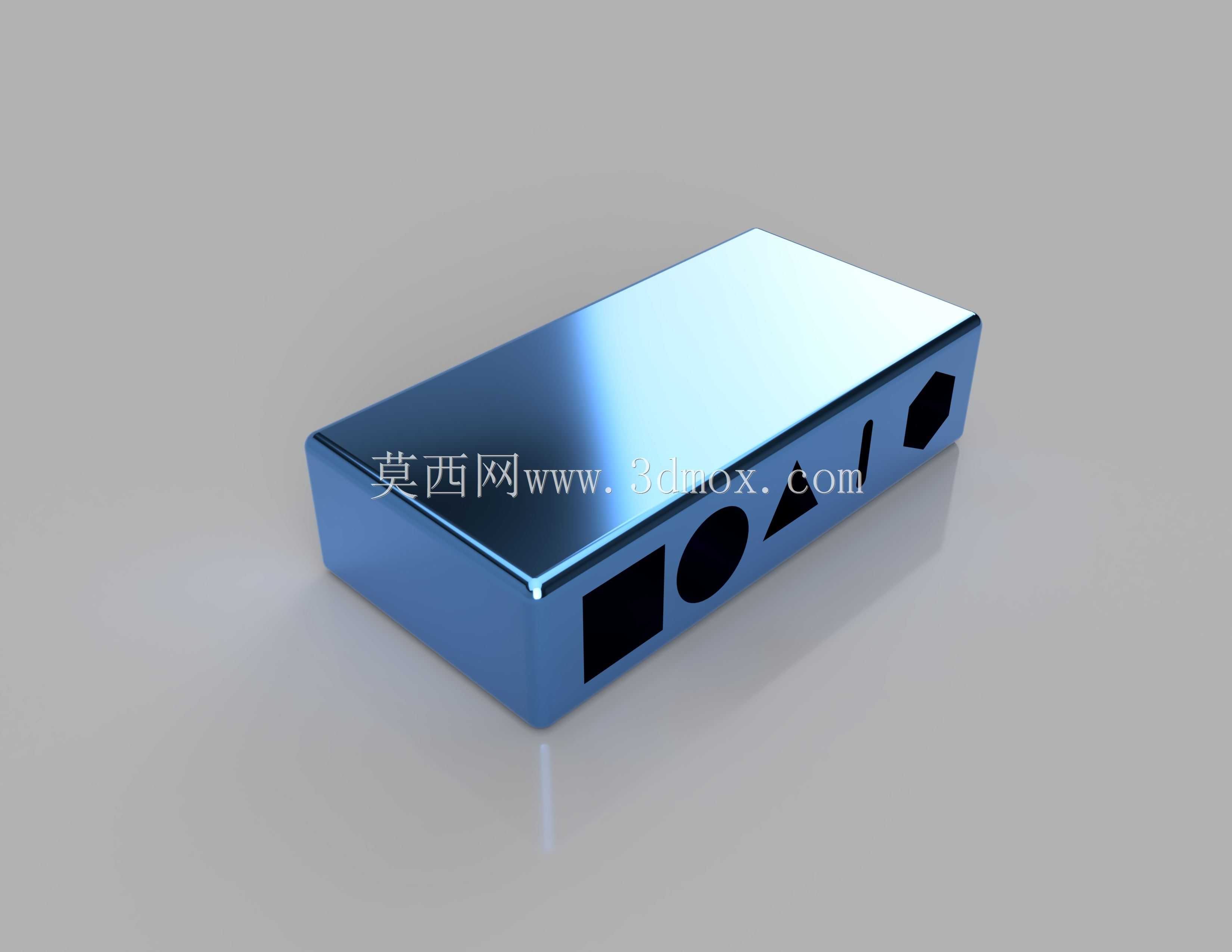

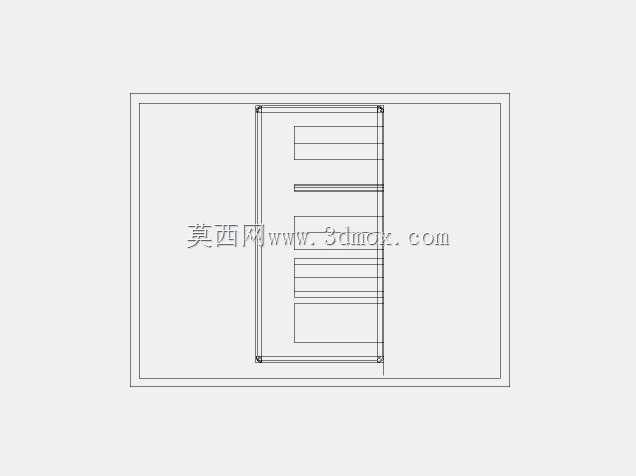

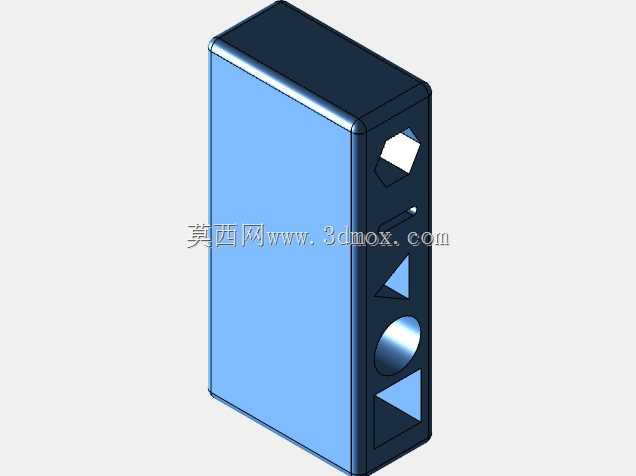

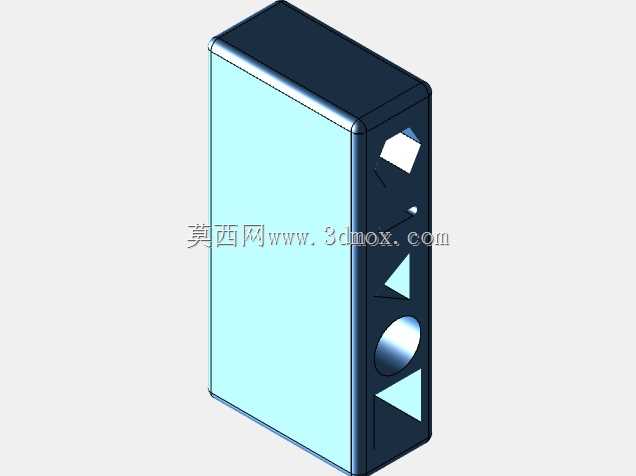

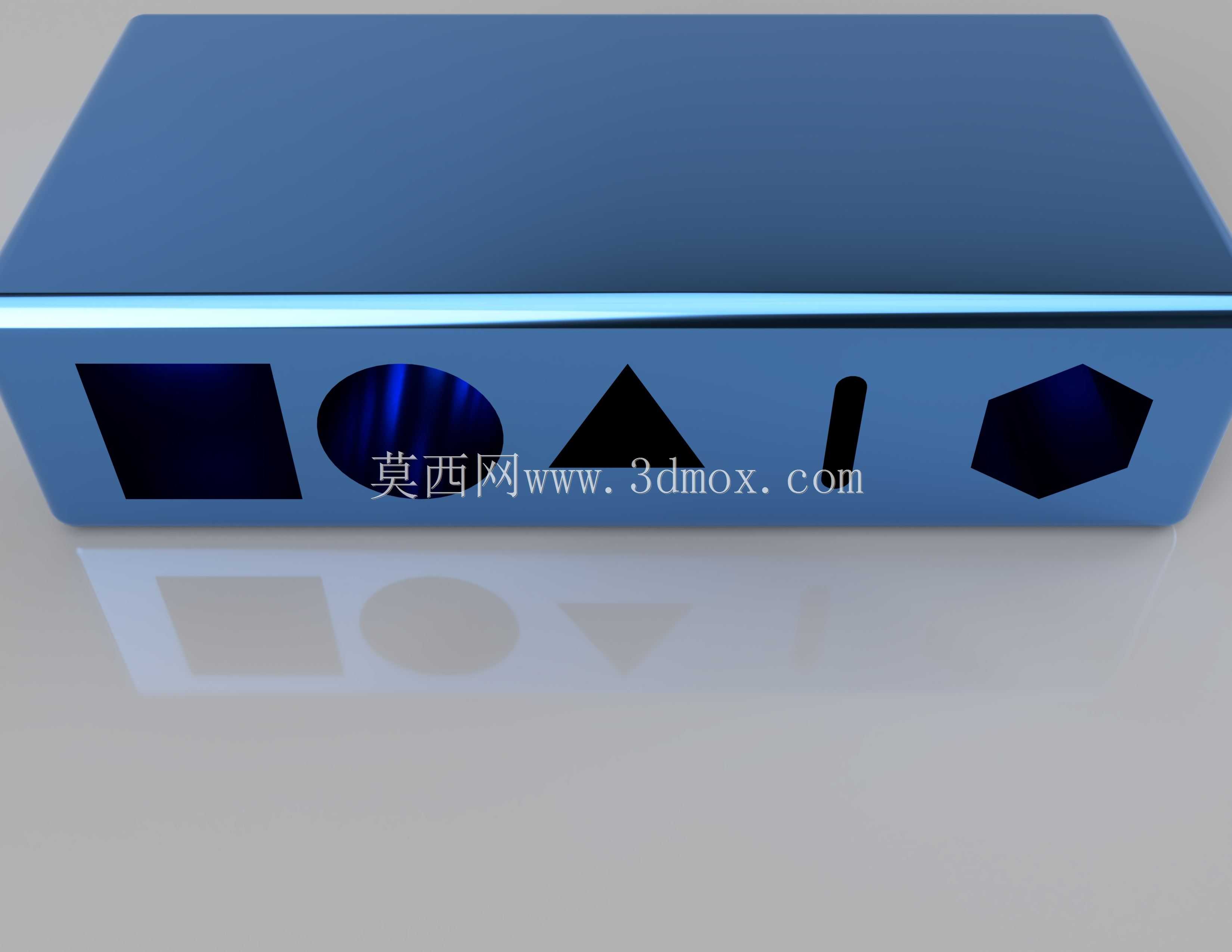

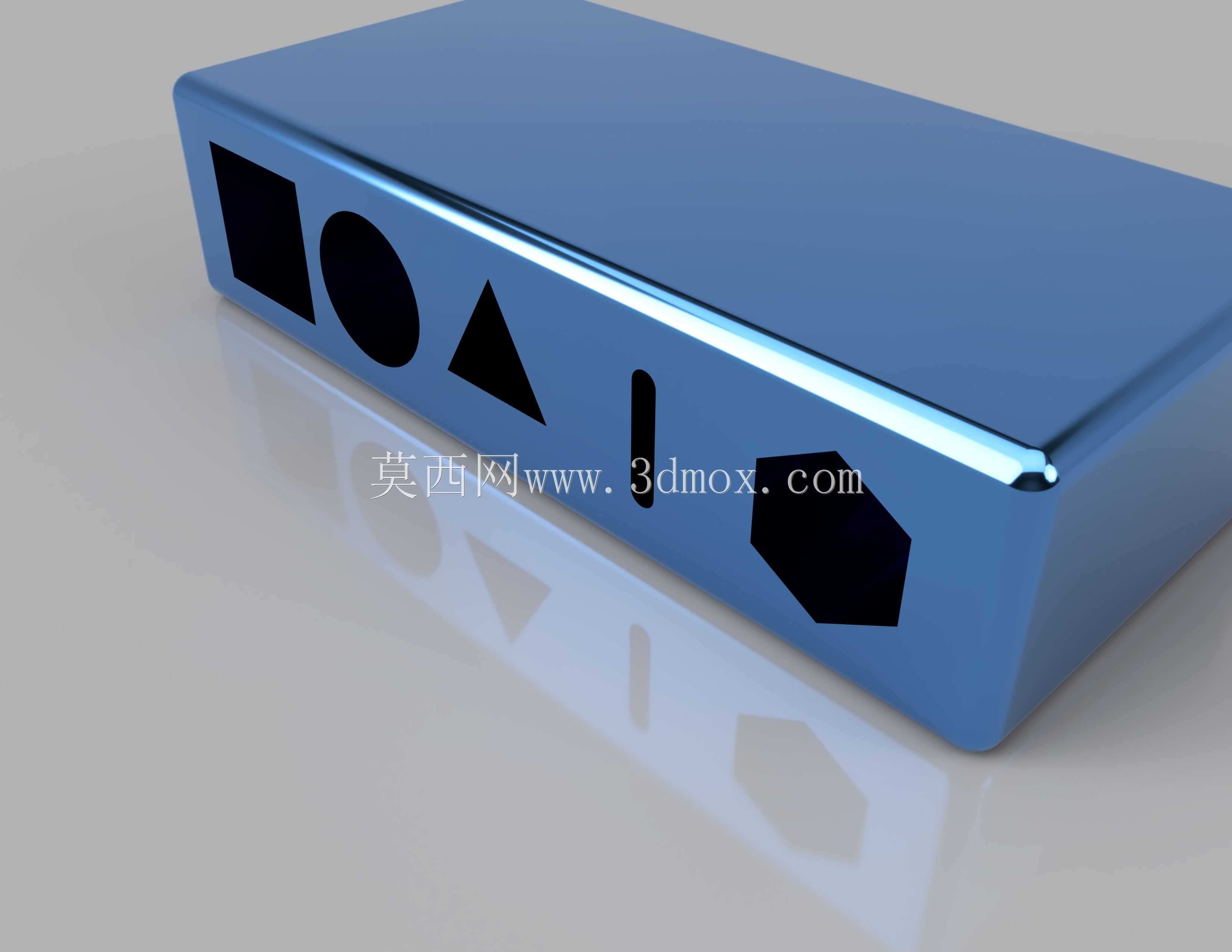

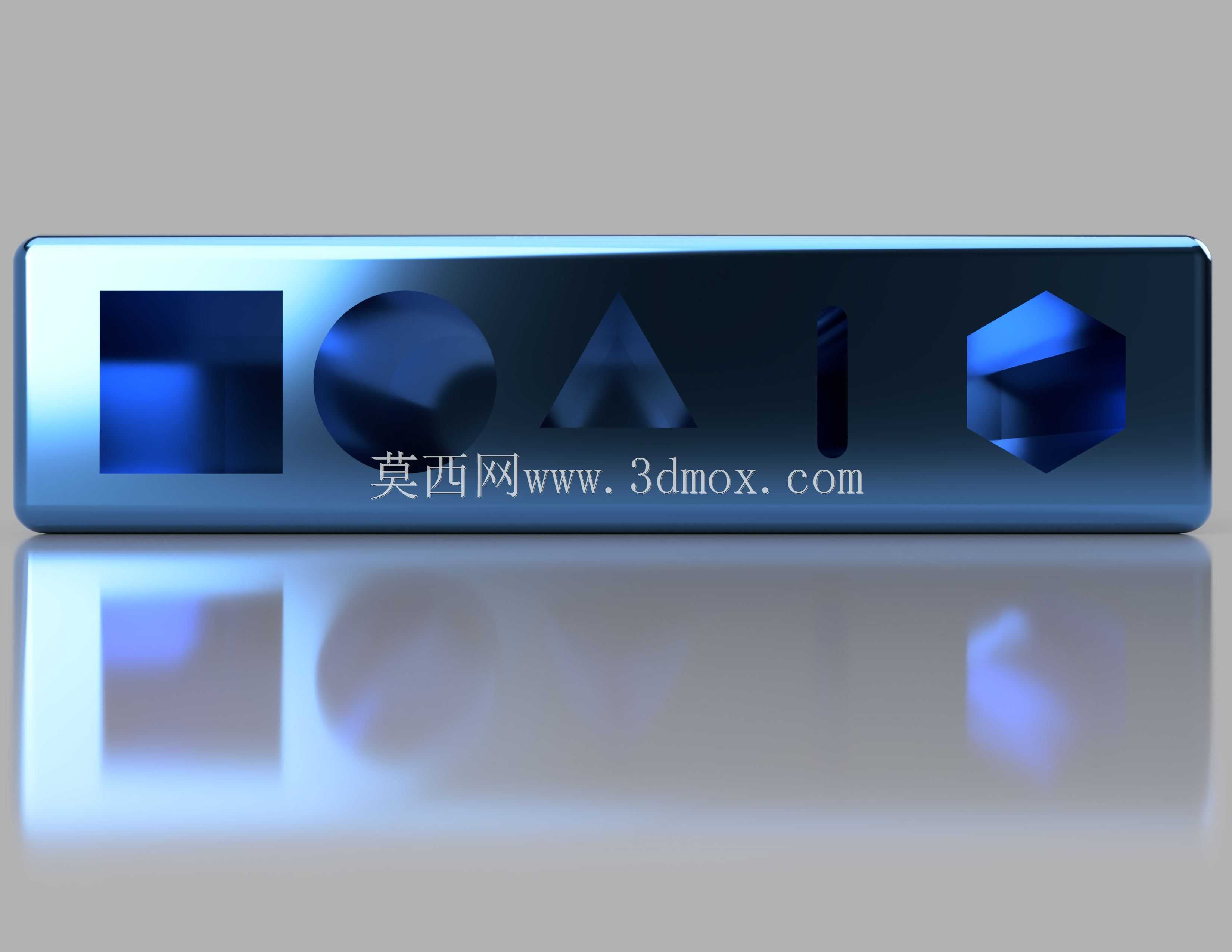

在桌面级FDM3D打印的日常生产与设备调试场景中，速度参数的匹配度直接决定了成型件的尺寸精度、表面质量与生产效率，很多操作人员在更换不同耗材、调整挤出机参数或是更换喷嘴后，往往会出现不同打印速度下挤出量不匹配、轮廓偏移、填充不实的问题，这款测试块正是针对这类调试需求设计的专用工装。从结构设计逻辑来看，测试块整体采用规整的长方体基体，总高度设定为5毫米，这个尺寸是经过多轮调试验证的：高度过低会导致单层挤出的误差被放大，无法观测连续打印过程中的速度变化影响；高度过高则会浪费打印耗材，拉长单次测试的周期，5毫米的高度刚好可以在20分钟内完成单次打印，快速拿到测试结果。基体侧面集成了四种不同轮廓的特征结构，分别是正方形通孔、圆形通孔、三角形通孔以及六边形通孔，这些特征覆盖了3D打印过程中最常见的走刀路径类型：直角转折、圆弧连续运动、锐角换向、多边折线运动，在打印测试块时，操作人员可以通过设置打印速度从低到高阶梯变化，观察不同速度下各个特征的成型质量：比如正方形的直角位置是否出现圆角堆积、圆形轮廓是否失圆、三角形锐角位置是否出现拉丝或是材料不足、六边形的边是否出现直线度偏差，以此来找到对应耗材、对应喷嘴温度下的最优打印速度区间。不同于市面上零散的单特征测试件，这款测试块将所有常用的测试特征集成在同一个小尺寸基体上，不需要多次打印不同的测试件，一次打印就能覆盖所有速度相关的调试维度。在安装与使用边界上，这款测试块不需要额外的固定结构，直接放置在打印平台的任意位置即可打印，基体底面设计为完全平整的平面，适配常见的玻璃平台、PEI贴膜平台、磁性平台等各类打印平台，不需要添加支撑结构，打印完成后可以直接徒手从平台上取下，不需要借助铲刀等工具，避免了取件过程中损坏测试特征。在实际的车间应用场景中，无论是新设备进场的首次参数校准，还是更换PLA、ABS、PETG等不同耗材后的参数适配，或是设备长期使用后出现挤出打滑、皮带松动导致的速度匹配问题，都可以通过打印这个测试块快速排查问题：比如当低速段特征成型良好、高速段出现填充空洞时，就可以判断是挤出机的进料速度跟不上打印移动速度，需要调整挤出步进电机的电流或是进料齿轮的压紧力；如果各个速度段的直角位置都出现材料堆积，就说明回抽参数与移动速度的匹配存在问题，需要对应调整回抽长度与回抽速度。设计过程中特意将各个特征的壁厚设置为1.5毫米，刚好是常见0.4毫米喷嘴打印3层线宽的厚度，既可以保证特征的结构强度，不会在取件和观测过程中损坏，又可以清晰观测到每一层的堆叠质量，不会因为壁厚过厚掩盖内部的填充缺陷。同时基体的边缘做了0.2毫米的倒角处理，避免打印过程中第一层边缘翘曲导致整个测试件报废，也减少了打印过程中喷嘴撞到凸起边缘的概率。在设备调试的流程里，这类测试块是必不可少的前置验证环节，很多操作人员习惯直接打印成品件，往往在打印数小时后才发现速度参数不匹配导致零件报废，既浪费了耗材又耽误了生产周期，而使用这款测试块只需要很短的打印时间，就能提前锁定最优的速度参数区间，大幅降低批量打印或是大尺寸零件打印的废品率。另外在流量校准的环节，这个测试块也可以配合卡尺使用，通过测量不同速度段下的壁厚实际尺寸，和设计尺寸做对比，反推不同速度下的流量补偿系数，让整个打印过程的挤出量更加精准，不管是做外观手板还是功能结构件，都能获得更稳定的成型质量。
