折叠式四旋翼飞行器结构设计方案

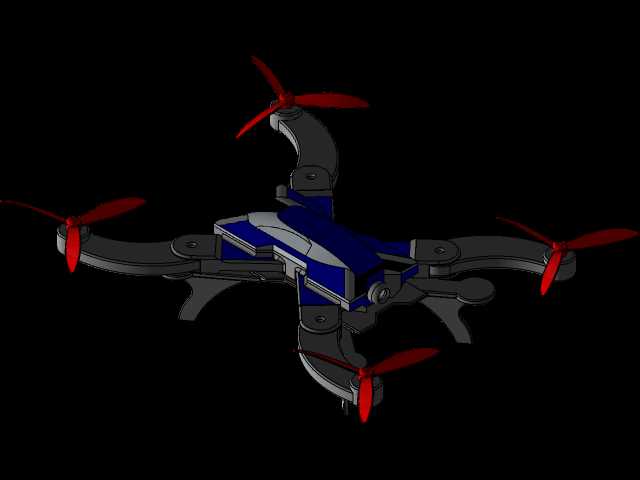

　　这款四旋翼飞行器的结构设计，首先围绕便携收纳场景做了核心优化，日常作业中不少外场飞行任务需要频繁转场，传统固定机臂的四旋翼设备收纳时占用空间大，转运过程中突出的机臂容易受磕碰损坏，因此在机臂与中心机身的连接位置设计了铰接式折叠结构，每个机臂可绕铰接轴转动贴合机身侧面，收纳后整体外轮廓尺寸缩减至展开状态的40%左右，能够轻松放入常规尺寸的工具背包中，适配外场巡检、航拍摄影等需要频繁移动作业点位的使用场景。从功能实现层面来看，四个机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的外转子无刷电机，安装座与机臂主体之间设置了微小的倾角设计，飞行过程中旋翼产生的气流能够形成更稳定的扭矩平衡，降低飞控系统的姿态修正压力，

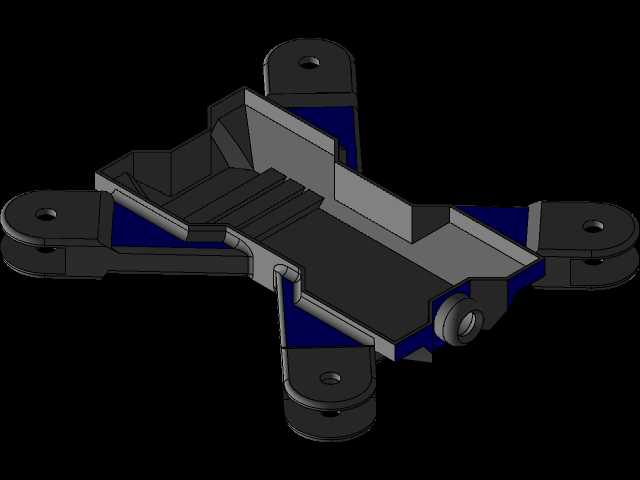

　　提升悬停状态下的稳定性。中心机身采用上下分壳的结构设计，上下壳体通过周向布置的卡扣与螺丝组合连接，既能够保证壳体连接的紧密性，避免飞行过程中出现壳体松动引发的振动问题，也方便后期拆解维护内部的飞控板、电池、电调等核心组件，机身内部预留的电池舱尺寸经过精准核算，能够适配常规容量的锂聚合物电池，同时在电池舱位置设计了防滑挡筋，避免飞行过程中电池移位影响整机重心。机臂部分采用了变截面的结构设计，靠近中心机身的位置截面尺寸更大，能够承受旋翼转动产生的交变弯矩，向机臂末端延伸的过程中截面逐步收窄，在保证结构强度的前提下尽可能降低整机重量，减少飞行过程中的无效载荷。旋翼部分搭配的是两叶式螺旋桨，桨叶的翼型经过适配优化，

　　能够在保证拉力输出的前提下降低转动噪音，桨叶与电机输出轴之间采用快拆式连接结构，外场作业时如果出现桨叶损坏的情况，不需要额外工具就能快速完成桨叶更换，缩短故障处置时间。设计过程中对整机的安装边界做了反复校核，机臂展开状态下相邻两个螺旋桨的转动平面之间预留了足够的安全间隙，飞行过程中即使出现小幅的机臂振动，也不会出现相邻桨叶碰擦的问题；折叠状态下所有突出的结构件都不会超出机身外轮廓，收纳时不需要额外拆卸螺旋桨就能直接放入收纳包。机身前部预留了任务载荷的安装位置，可以根据不同的作业需求挂载航拍相机、气体检测传感器等不同的功能模块，安装接口采用通用的快装结构，切换不同任务模块时不需要对机身结构做额外改造。从结构强度的角度考虑，

　　机臂铰接位置设置了锁止结构，机臂展开到工作位置后锁止结构会自动卡合，飞行过程中不会因为气流冲击或者机动动作出现机臂意外折叠的问题，锁止结构的解锁按键设置在机臂侧面，收纳时单指就能按压解锁完成机臂折叠操作，操作逻辑简单顺畅。整机的重心经过配平设计，电池、飞控板等重量较大的组件都布置在中心机身的几何中心位置，机臂与电机的重量沿中心对称分布，飞行过程中不需要额外增加配重就能达到理想的重心位置，能够有效降低电机的动力损耗，延长续航时间。机身壳体的表面做了流线型的过渡处理，飞行过程中能够降低空气阻力，同时壳体上预留了散热孔位，电调、飞控板工作时产生的热量能够通过散热孔及时排出，避免长时间飞行时内部组件温度过高影响工作稳定性。
