AnetA8打印机PSU用120mm风扇安装支架

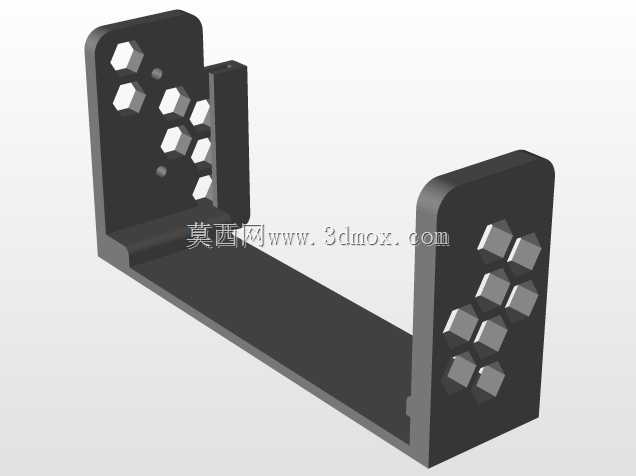

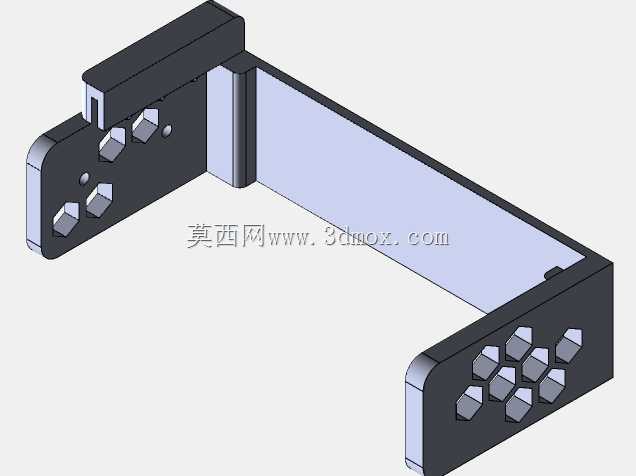

在桌面级FDM 3D打印设备的日常运维与改装场景中，电源单元（PSU）的散热稳定性直接决定设备长时间连续作业的可靠性，不少入门级Anet A8机型原厂未配置主动散热结构，长时间高负载打印时电源模块易出现积热，轻则触发过温保护中断打印进程，重则加速内部电容、功率元件老化缩短使用寿命，这款适配120mm规格PC风扇的安装支架，正是针对这一实际使用痛点开发的结构改装件。从安装边界来看，支架整体采用双侧固定臂跨接结构，完全匹配Anet A8电源装置的外壳安装孔位，不需要对原有电源外壳进行钻孔、切削等破坏性改装，固定端预留的多组六边形镂空定位孔，可适配不同批次电源外壳的安装孔位公差，安装时仅需使用对应规格的螺丝即可完成支架与电源壳体的刚性连接，不会出现安装错位、固定不牢的问题。支架的风扇安装面严格遵循标准120mm PC风扇的孔距规范，四个角位预留对应安装孔，可兼容市面上绝大多数同规格的轴流散热风扇，安装面与电源壳体之间预留足够的通风间隙，既保证风扇吹出的气流可以完整覆盖电源的散热鳍片与发热元件区域，又避免风扇扇叶与电源外壳发生干涉。设计过程中充分考虑了桌面3D打印机的使用环境，支架两侧的连接臂采用等厚钣金弯折式的结构逻辑，在三维建模时对弯折处做了圆角过渡处理，既避免尖锐边角划伤安装人员的手部，也能减少应力集中提升结构的抗形变能力，支架表面的六边形镂空结构并非单纯的装饰设计，一方面可以在保证结构刚性的前提下降低支架自身重量，减少对电源壳体的额外负载，另一方面镂空区域可以辅助气流流通，避免支架本身阻挡散热风道。从实际使用场景出发，这款支架不需要改动打印机原有电路布局，风扇供电可直接从电源预留的扩展取电口接驳，安装完成后可形成稳定的主动散热风道，将电源内部的积热快速排出，让电源在长时间连续打印作业时始终保持在合理的工作温度区间，有效降低因电源过热导致的打印失败、元件损坏概率。建模过程中对所有安装孔位的公差做了合理预留，既保证螺丝可以顺畅穿入固定，又不会出现孔位过大导致的固定松动问题，支架的整体外轮廓尺寸经过反复校核，安装后不会突出到打印机的运动部件行程范围内，不会与打印平台、X轴运动组件发生运动干涉，完全适配Anet A8机型原厂的内部安装空间，不需要额外调整其他部件的安装位置。不同于市面上部分3D打印制作的塑料支架，这款结构件的设计逻辑完全遵循工业五金配件的结构强度要求，连接臂的厚度、固定孔的补强结构都经过受力校核，即使在设备移动、轻微震动的场景下也不会出现支架断裂、风扇移位的问题，同时支架的表面做了平整化处理，没有多余的凸起结构，安装后整体观感整洁，不会破坏设备原有内部布局的规整性。在散热风道的设计上，支架的安装角度经过优化，风扇固定后气流方向正对电源内部功率管、变压器等核心发热元件的位置，相比随意粘贴固定的风扇安装方式，风道利用率更高，散热效果更稳定，同时支架的双侧固定结构可以将风扇的运行震动均匀传递到电源壳体上，减少风扇运行时的共振噪音，提升设备运行时的静音表现。
