手动式砌块成型作业块石机结构

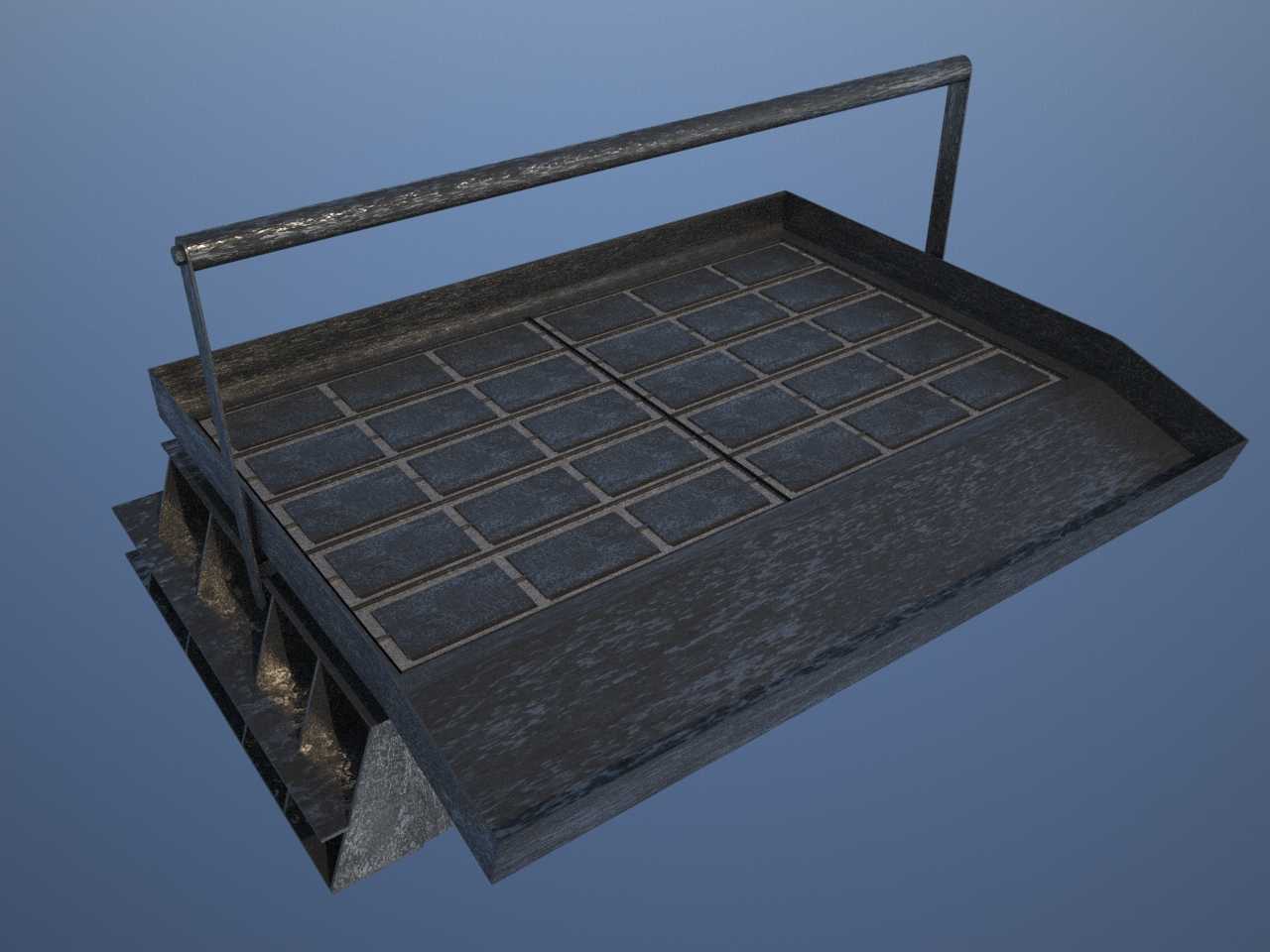

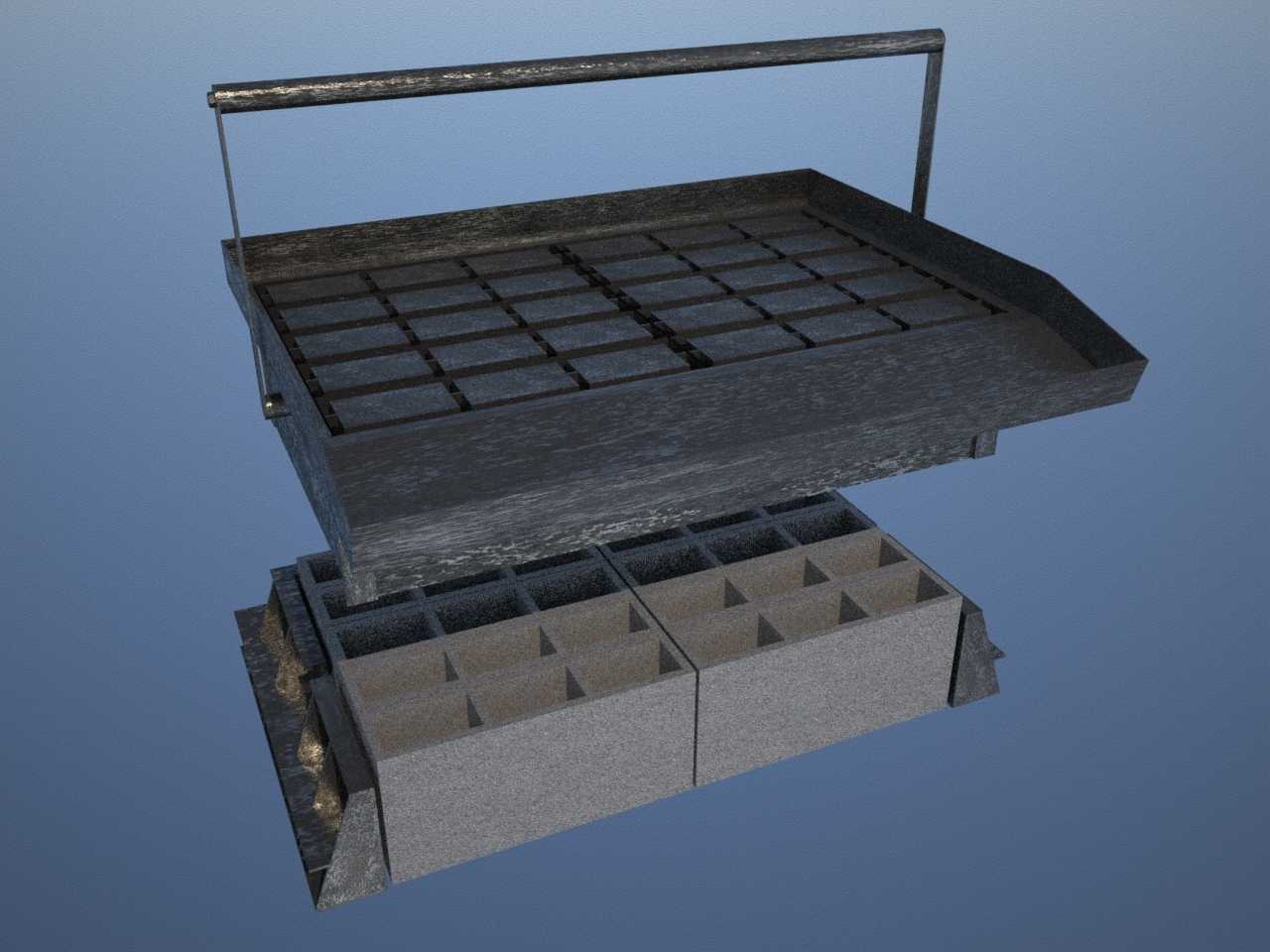

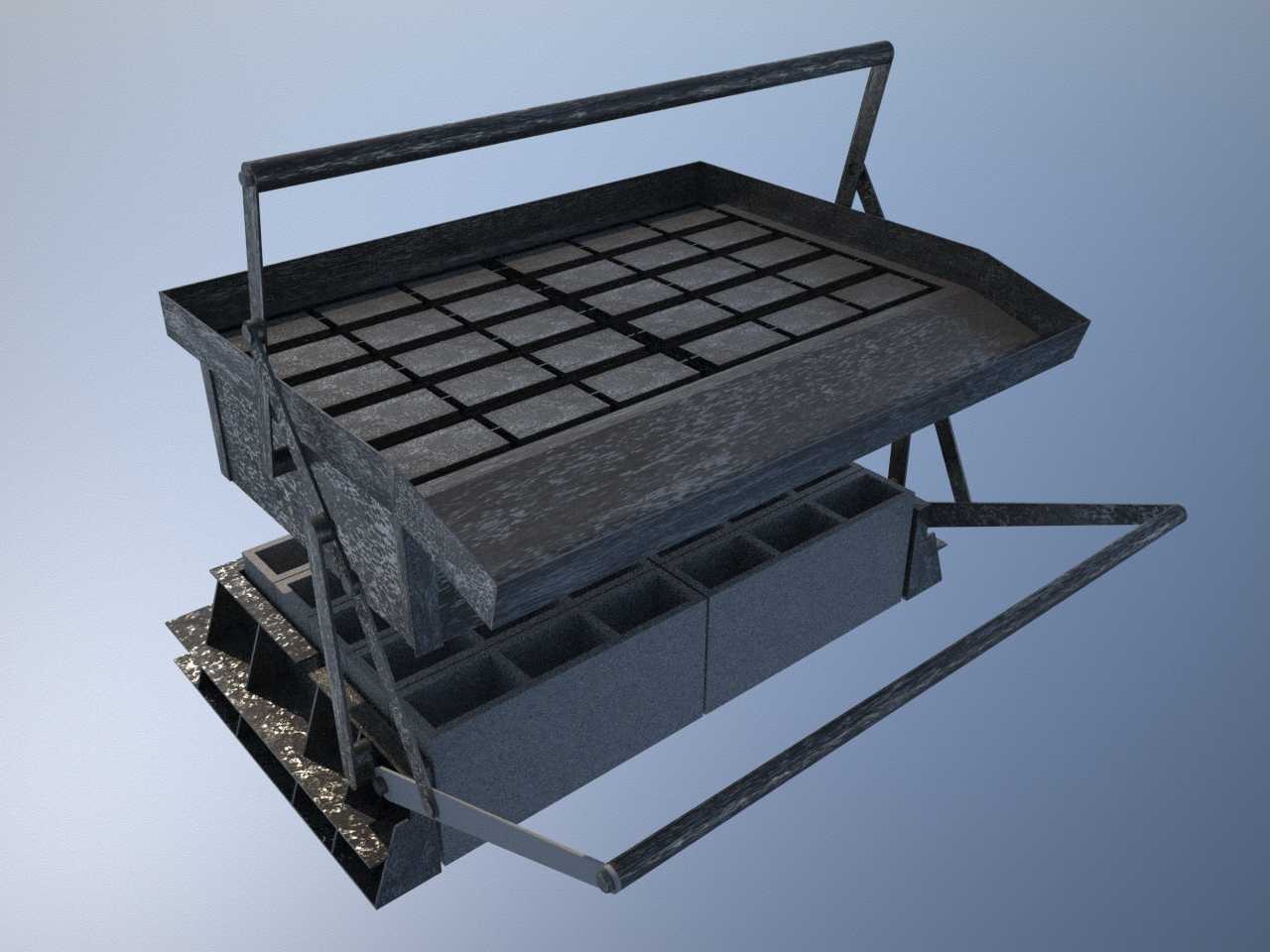

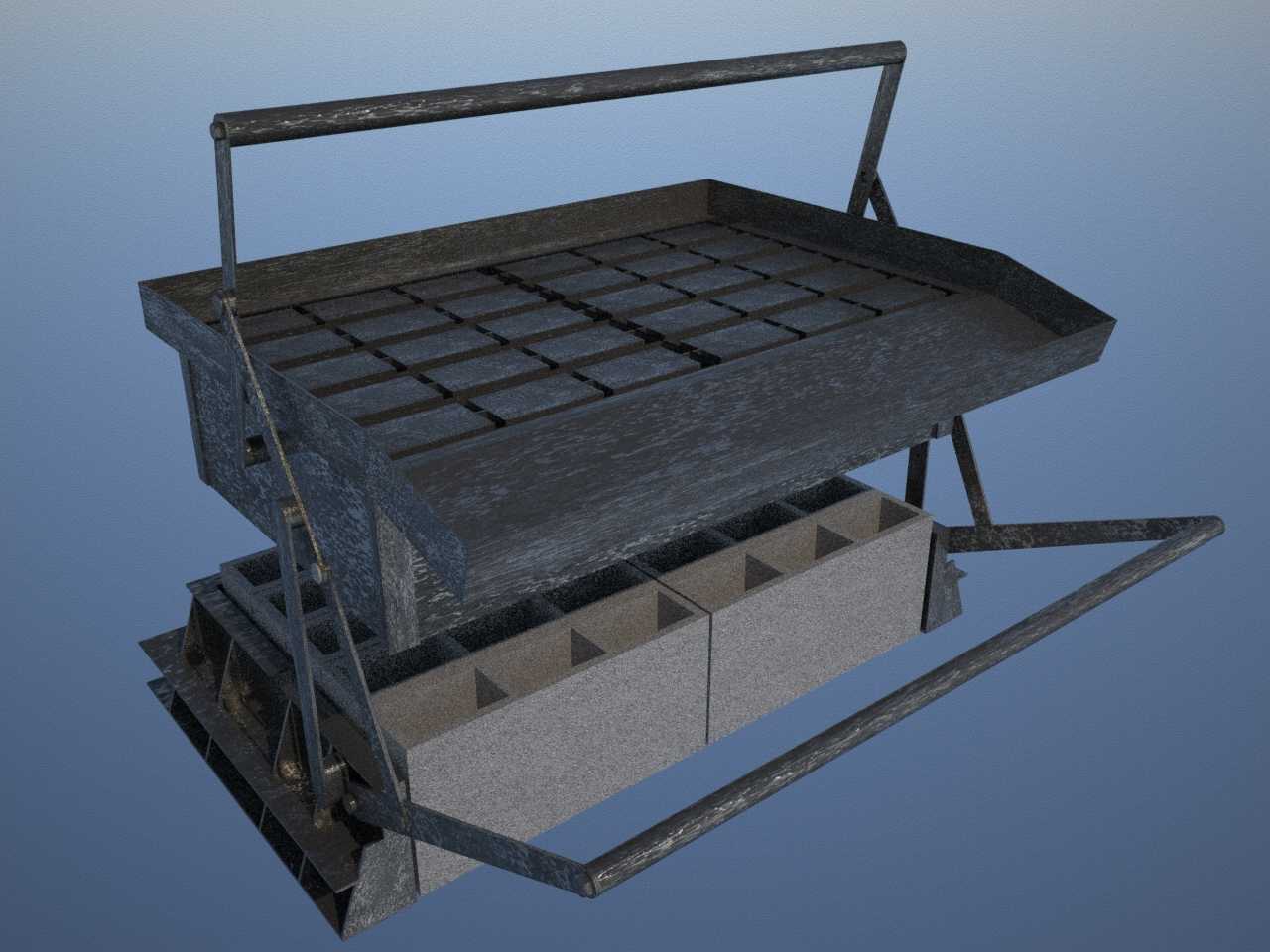

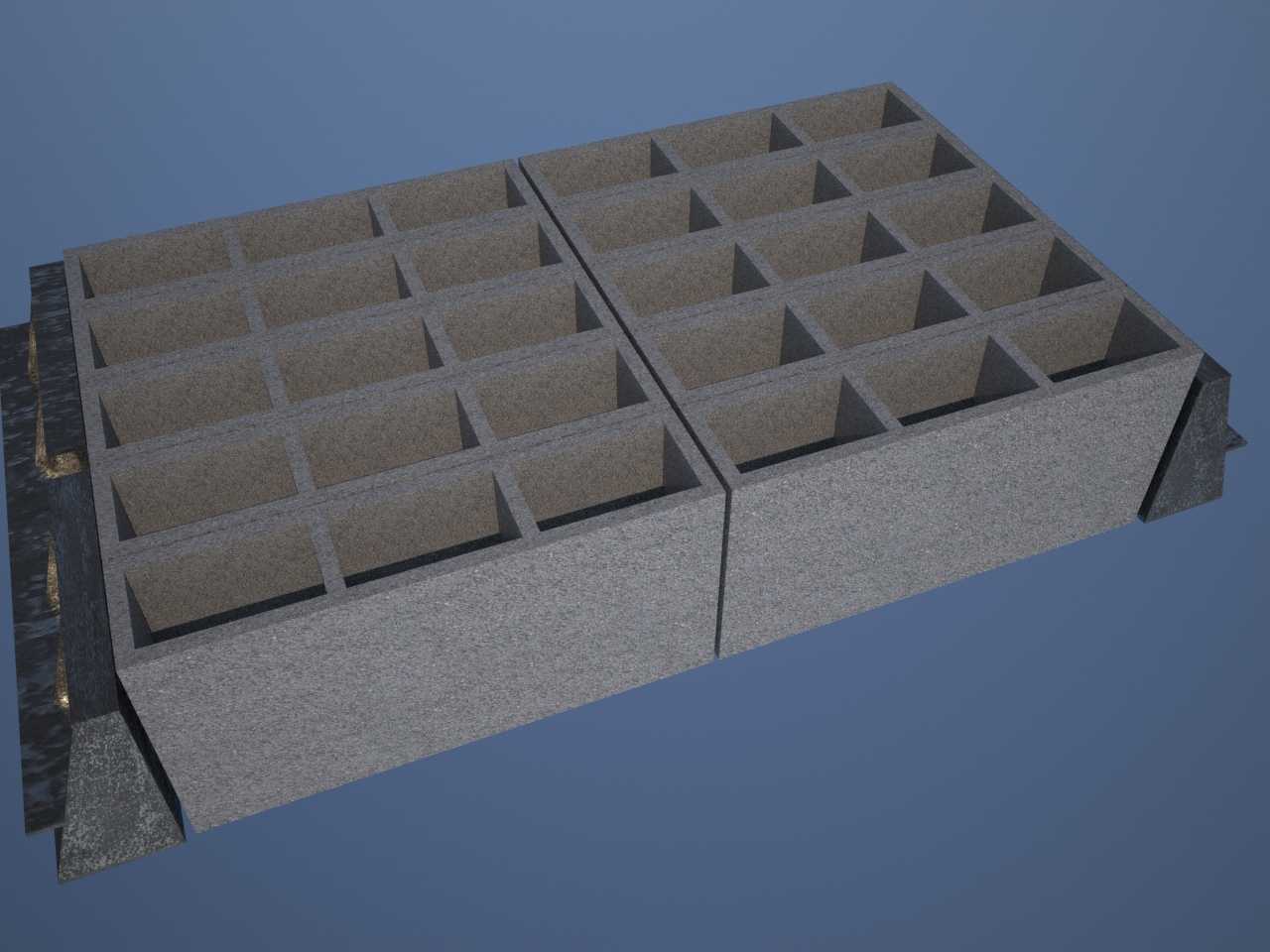

在小型建材预制场、乡村基建现场、零散砌块加工点位，这类手动操作的块石机是适配小规模生产需求的核心作业设备，无需配套复杂的动力管线与电控系统，仅靠人工操作即可完成混凝土砌块的压制成型作业，适配交通不便、供电不稳定的偏远作业场景，也可作为大型砌块生产线的补位设备，应对小批量定制规格砌块的临时生产需求。设备整体采用框架式受力结构，上部设置带网格格仓的进料成型托盘，托盘下方对应排布成型模腔，手动操作的杠杆压架通过铰接点与主体机架连接，作业时将拌合好的混凝土物料倒入上部格仓内，通过手动扳动压架带动压头下行，将格仓内的物料压入下方模腔，经保压后抬起压架，即可取出成型完成的砌块，单次作业可完成多块标准规格砌块的成型，作业效率完全匹配人工上料、脱模的操作节奏，不会出现设备等待人工操作的空转工况。从结构设计逻辑来看，这款设备的受力路径经过明确优化，手动杠杆的力臂比例经过反复校核，既保证操作人员扳动时的施力强度在人体工学合理范围内，又能让压头输出足够的成型压力，避免砌块因压力不足出现边角松散、强度不达标的问题；机架主体采用型钢焊接成型，所有受力铰接点都做了加厚衬套处理，减少长期反复作业带来的铰接磨损，保证压合位置的精度不会随使用时长增加出现偏移，避免砌块出现尺寸超差、厚薄不均的问题。上部的格仓托盘做了外翻的导料边设计，上料时洒落的物料会沿导料边滑落至集料位置，不会散落到设备铰接缝隙内造成卡滞，格仓的网格尺寸与下方模腔完全对位，每个格仓对应一个模腔的进料通道，压合时格仓内的物料会被均匀压入对应模腔，不会出现个别模腔进料不足导致的砌块缺角问题。设备底部设置了可抽拉的脱模托板，压制作业完成后，抽出托板即可让成型砌块从模腔下方脱出，无需额外撬动模腔，减少脱模过程对砌块边角的损伤，也降低操作人员的作业强度。从安装边界来看，这类设备不需要做专门的混凝土基础固定，仅需放置在平整硬化的地面上即可作业，整体占地尺寸适配小型作业场地的空间限制，设备上部的操作把手高度设置在成年人腰部以上的位置，操作人员站立即可完成扳动压架、上料、脱模的全流程操作，不需要频繁弯腰或登高作业，长时间作业的疲劳度更低。设备的模腔部分采用可更换设计，若需要生产不同规格的砌块，仅需更换对应尺寸的格仓板与模腔内衬即可，不需要更换整机主体，大幅降低小批量多规格生产的设备投入成本。在实际作业场景中，这类设备可生产标准混凝土砌块、路沿石小块、护坡砌块等多种预制建材产品，适配乡村道路修补、农户自建房建设、小型护坡工程等零散建材需求场景，不需要大型生产线的前期投入，也不需要配备专业的设备操作人员，普通作业人员经过简单讲解即可上手操作，设备的维护也极为简便，仅需定期在铰接点加注润滑脂、清理模腔内残留的混凝土结块即可，没有复杂的液压、电控元件需要检修维护，在无专业维修人员的作业场景下也能长期稳定运行。设备的压架部分做了横向加强筋设计，压合时压头的受力均匀分布在整个成型面上，不会出现压头倾斜导致的砌块密度不均问题，保证每一块成型砌块的强度一致性，减少废品率。托盘与模腔之间设置了定位销结构，每次合模时格仓与模腔都会自动对位，不会出现错位漏料的问题，作业过程中不需要反复调整对位，进一步提升作业效率。
