多孔烧结保温砌块构造三维设计

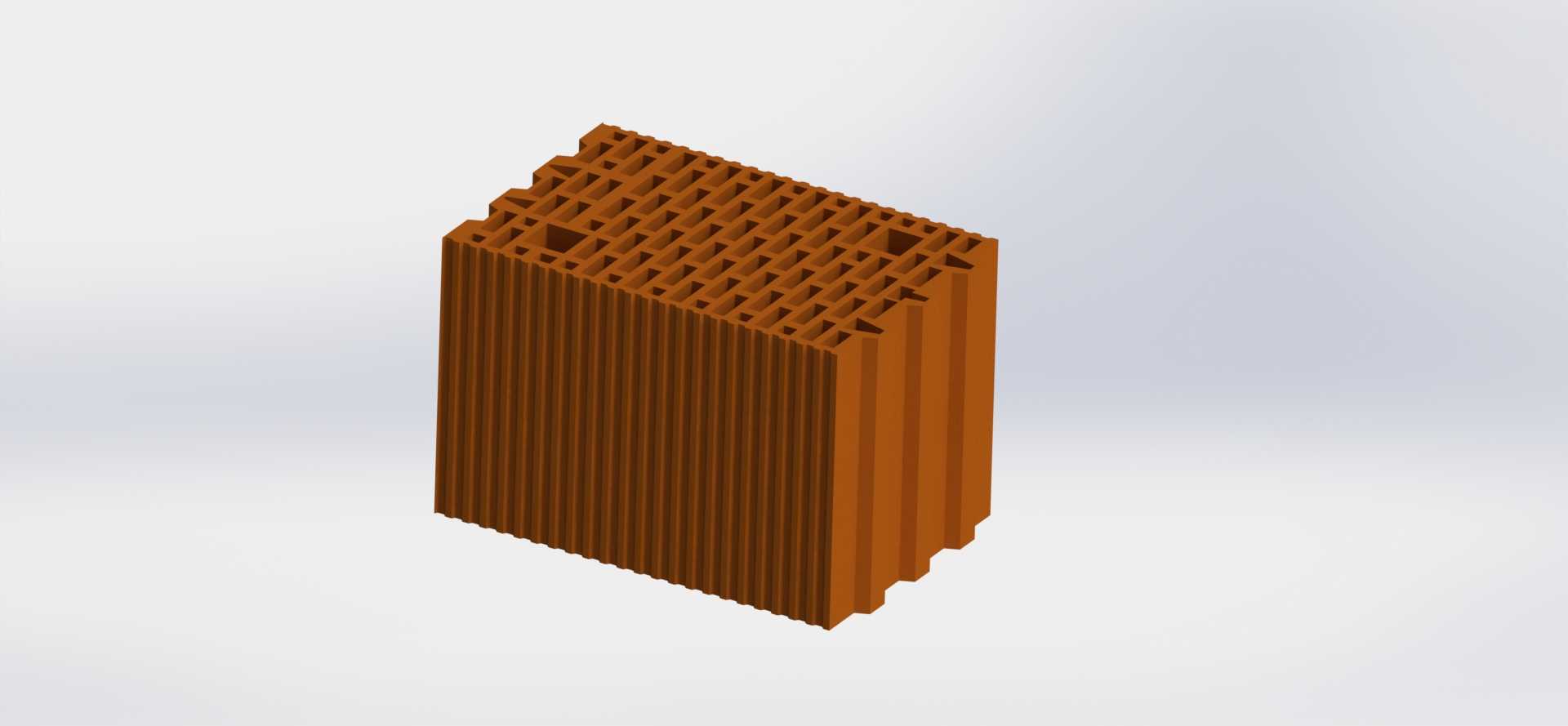

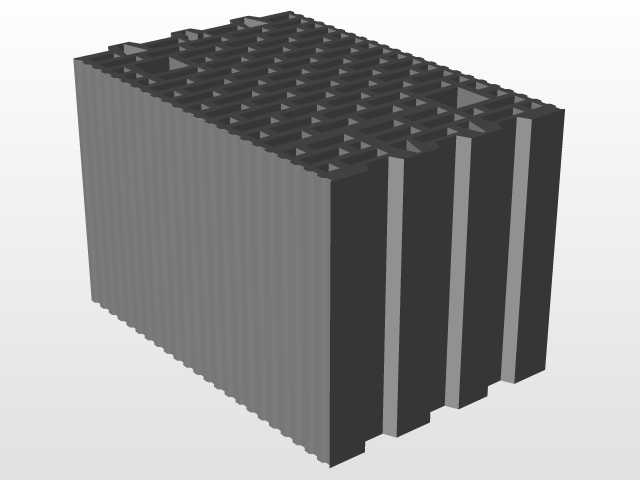

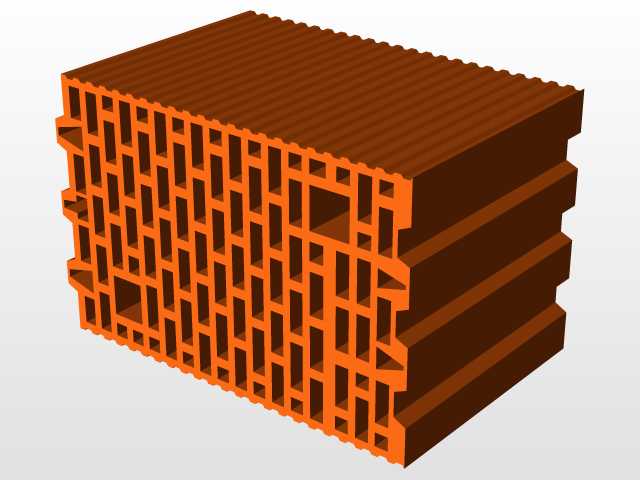

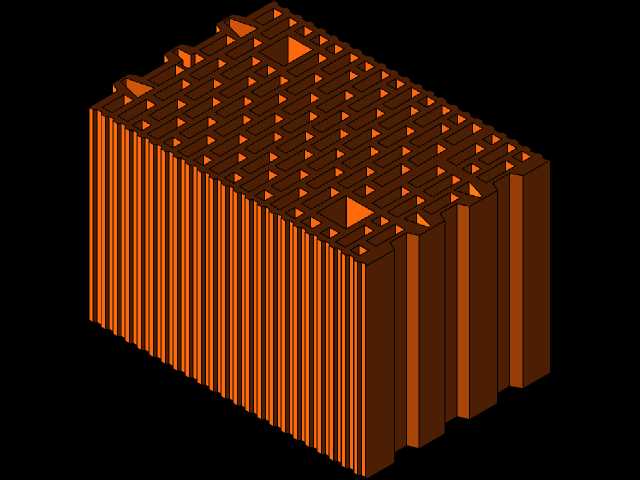

这款多孔砌块的三维建模，核心围绕民用建筑外围护结构的砌筑需求展开，在做结构设计时首先要匹配现有干法砌筑的施工逻辑，不需要额外配置砂浆层就能完成块体之间的咬合拼接，块体侧边预留的凹凸榫卯结构，在砌筑时可以直接完成相邻块体的定位卡接，既能够减少施工过程中的块体偏移问题，也能阻断砌筑接缝处的冷热桥传递路径，提升墙体整体的气密性能。块体内部的多孔排布不是均匀等距设置的，靠近室外侧的孔道更细密，孔壁厚度做了梯度调整，外侧孔壁厚度略大于内侧，一方面可以提升块体运输、砌筑过程中的抗磕碰能力，减少边角破损率，另一方面交错排布的孔道可以延长热量在块体内部的传递路径，降低整块砌块的导热系数，满足夏热冬冷地区外围护墙体的保温隔热要求，不需要额外在墙体外侧粘贴厚保温层就能达到节能设计标准。在建模过程中，块体的外形尺寸严格匹配常规砌筑的模数要求，长度、宽度、高度的设置适配人工砌筑的操作手感，单块重量控制在单人可徒手搬运的范围内，不需要借助吊装设备就能完成楼层内的转运与砌筑作业，降低施工过程的人力与设备成本。块体底部的波浪形凹凸构造，是专门适配干法砌筑的支撑结构，在铺设时可以和下层砌块的顶面形成嵌合，不需要靠砂浆来找平层间高差，即使基层存在微小的平整度误差，也能通过榫卯的嵌合余量完成调整，保证砌筑完成后的墙体垂直度满足施工验收规范。孔道的排布同时兼顾了结构承重需求，竖向的孔壁形成连续的传力路径，上部墙体的荷载可以通过竖向肋条均匀传递到下层结构，不会因为多孔构造降低块体的抗压强度，满足多层建筑承重墙体的力学性能要求。在做安装边界校核时，需要重点关注块体与周边构造柱、圈梁、门窗框的连接节点，块体端部的平直面可以直接和混凝土构件贴合，配合专用连接件就能完成墙体与结构主体的固定，不需要额外切割加工块体，减少现场施工的废料产生。另外块体的多孔构造也为后期管线预埋预留了操作空间，小直径的电线管可以直接穿入对应孔径的孔道内，不需要在墙体上开槽打洞，避免破坏墙体的整体结构性能，也能减少后期开槽补缝的施工工序，缩短整体的施工周期。建模时对所有的棱角都做了微小的倒角处理，既符合实际烧结生产的工艺特性——烧结砌块在生产过程中无法形成绝对锐利的直角，也能减少施工过程中棱角划伤作业人员的风险，同时微小倒角可以让块体堆叠存放时的接触更均匀，减少堆放过程中的应力集中破损。块体的材质表现还原了烧结陶土的实际质感，在做施工模拟、建筑效果展示时可以直接调用，不需要额外调整材质参数，能够直观呈现砌筑完成后的外墙视觉效果，方便设计阶段做立面材质的选型比对。
