网纹滚花防滑握持结构件三维设计

在手动工具、调节旋钮、操作手柄这类需要人手频繁施力拧动、握持的机械部件设计中，滚花结构是解决接触面打滑问题最常见的工程方案，区别于光滑圆柱面完全依赖摩擦系数提供握持阻力的设计，滚花通过在零件表面加工出规则的凹凸纹理，能让手指与零件表面形成微观的咬合作用，即便手上沾有少量切削液、润滑油或者汗液，也能保证施力过程不打滑，避免操作时脱手引发的调节失误或者安全隐患。

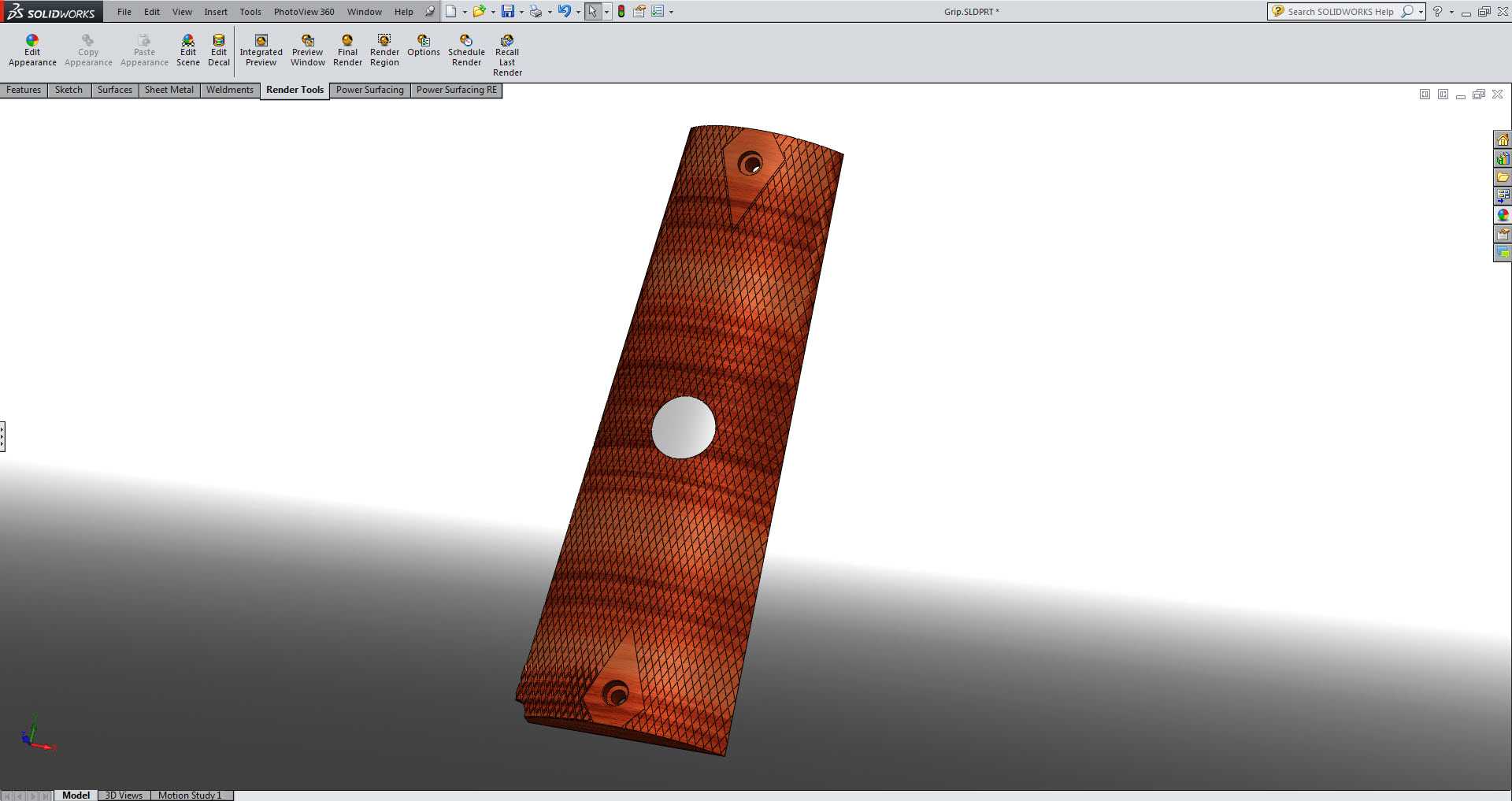

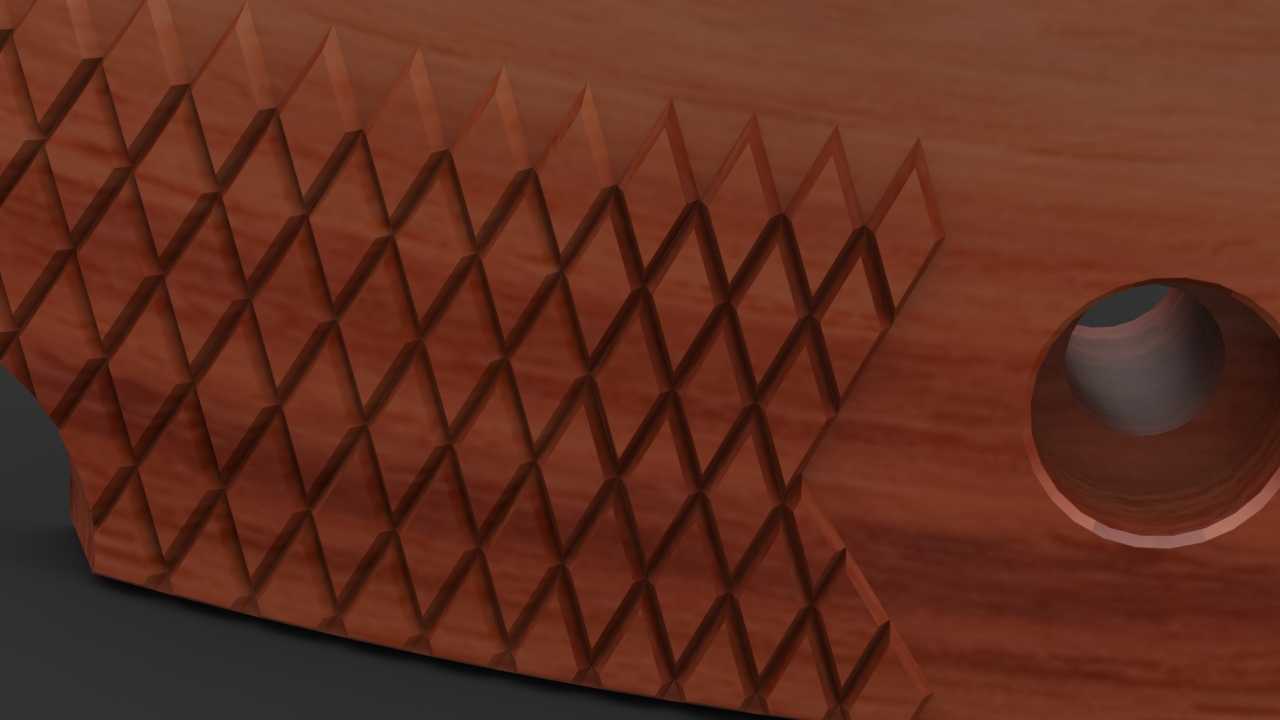

这次的滚花结构设计，采用的是30度交叉网纹滚花形式，不同于直纹滚花仅能提供单一方向摩擦力的特性，交叉网纹能在周向拧动、轴向推拉两个方向都提供均匀的咬合阻力，不管是旋钮类零件需要周向旋转调节，还是手柄类零件需要轴向推拉施力，都能适配使用需求。设计过程中首先要明确滚花的加工边界，滚花区域不能延伸到零件的安装配合面，否则凹凸的纹理会破坏配合精度，导致装配后出现间隙过大或者同轴度超差的问题，因此在建模时先预留出两端的光滑配合段，中间的握持区域才作为滚花加工的范围。

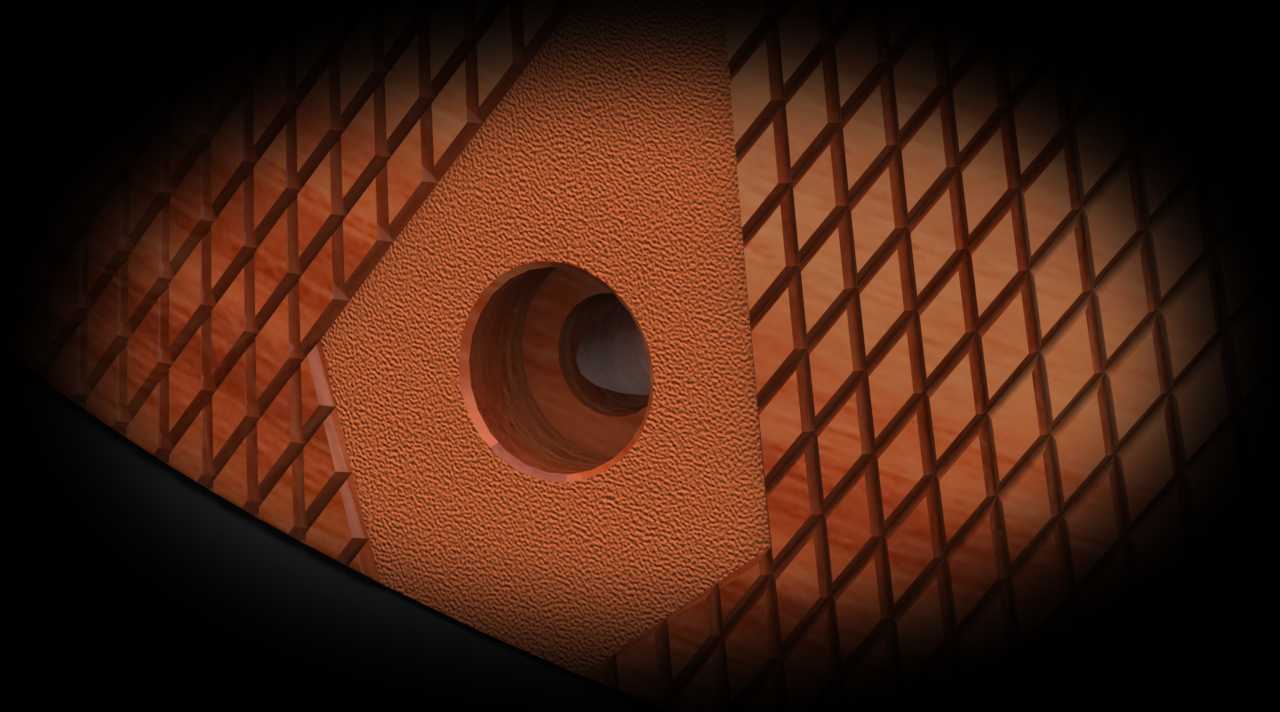

从结构尺寸来看，滚花的节距选择需要匹配零件的整体直径，过小的节距会让纹理过于细密，不仅加工时滚刀容易磨损，使用时细小的纹理缝隙也容易积存油污、铁屑，后期清理难度大；过大的节距则会让纹理凹凸落差太大，握持时硌手，长时间操作容易造成手部疲劳，这次的设计针对直径在20-40mm区间的握持件，选用0.8mm节距的网纹参数，纹理凸起高度控制在0.2-0.3mm之间，既保证足够的咬合阻力，又能兼顾握持的舒适度。中间的通孔设计为阶梯孔结构，大孔段用于和操作杆的轴端配合，通过过盈配合或者顶丝锁紧实现周向固定，小孔段用于穿装锁紧销或者引出调节杆件，孔的同轴度公差控制在0.02mm以内，避免装配后零件转动出现偏摆，影响操作手感。

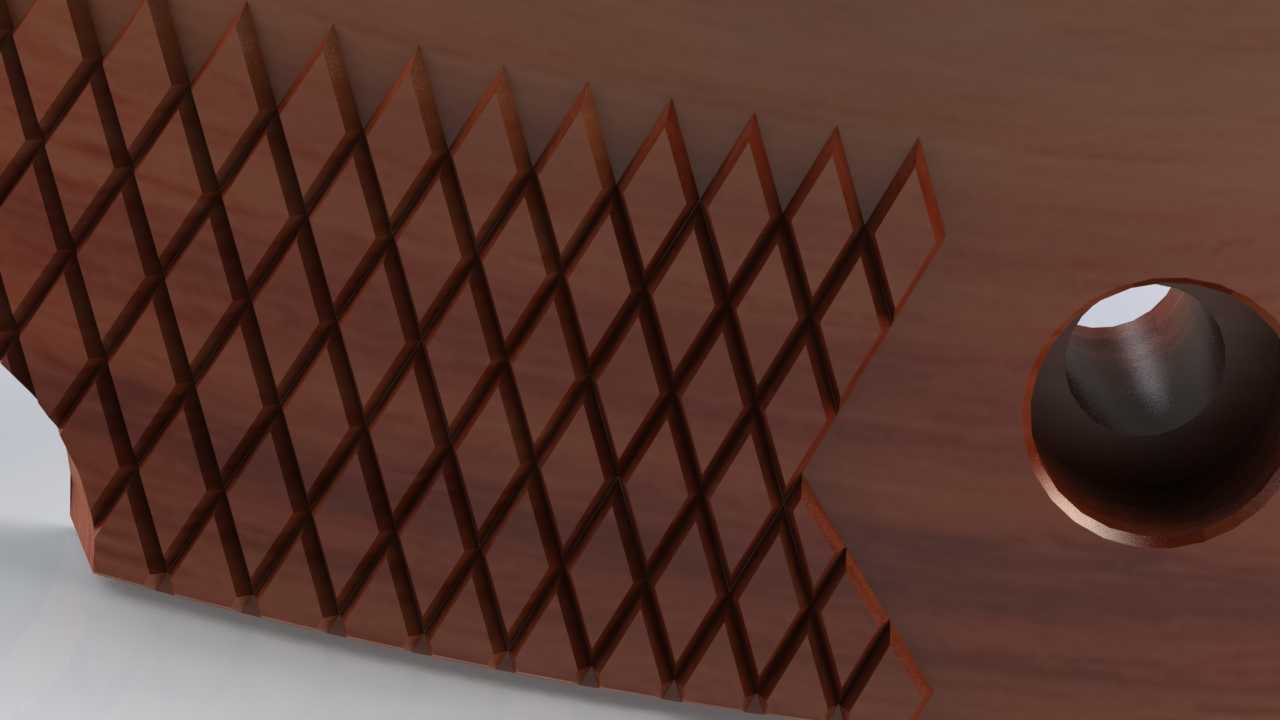

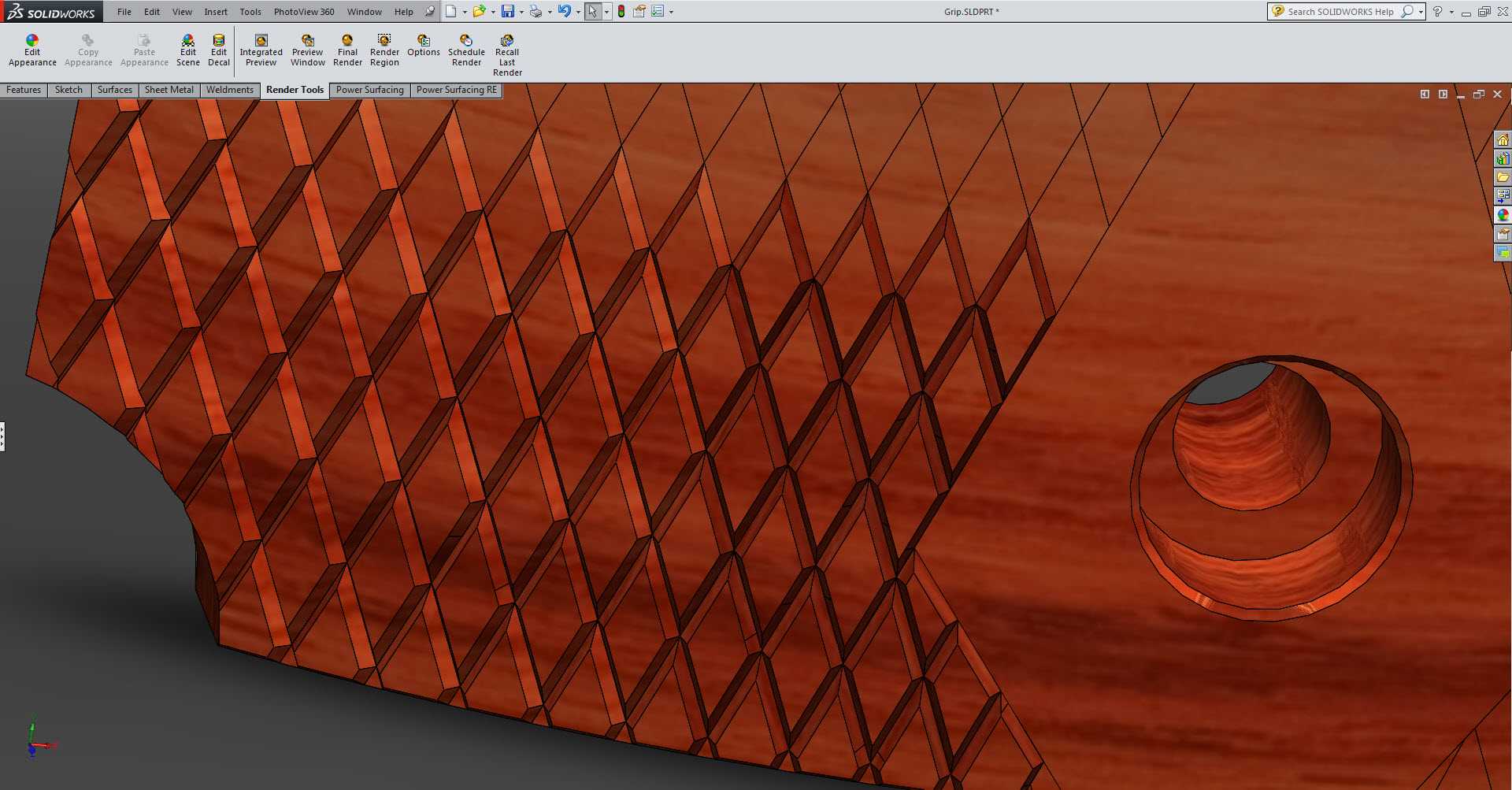

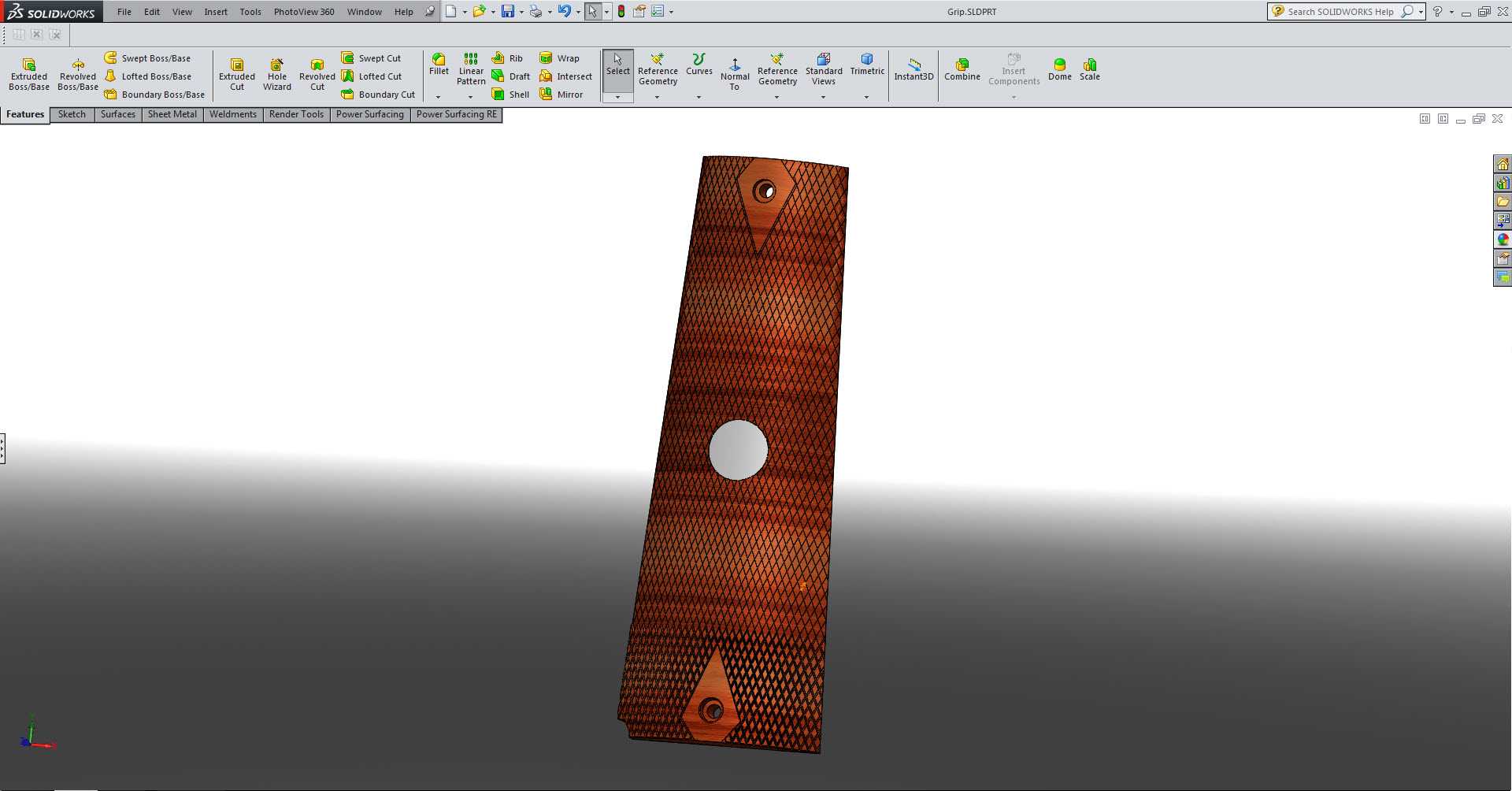

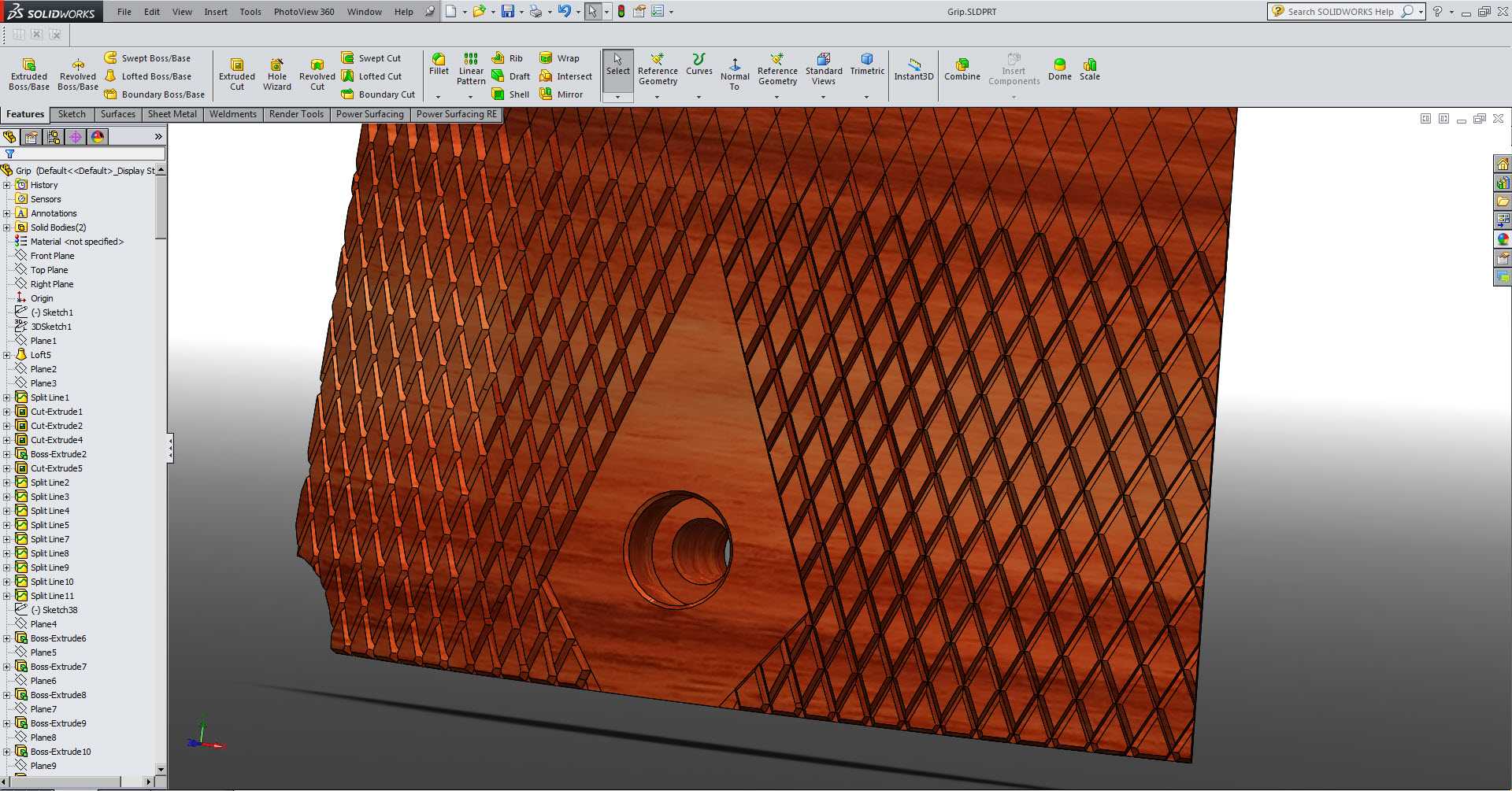

建模时需要注意滚花纹理的生成逻辑，不能直接用阵列特征生硬堆砌纹理，要考虑实际滚压加工的成型原理：滚花加工是通过滚花刀在旋转的工件表面挤压，让金属产生塑性变形形成纹理，因此纹理的走向是和零件圆柱面螺旋贴合的，交叉的两组纹理分别对应左右旋向的螺旋线，建模时沿着螺旋线扫描切除出纹理凹槽，再对凹槽边缘做0.05mm的圆角处理，模拟实际加工中挤压形成的自然圆角，避免出现尖锐棱边，既符合加工实际，也能防止使用时棱边划伤手部。

这类滚花结构的应用场景非常广泛，从机床的调节手柄、阀门的操作旋钮，到工装夹具的锁紧把手、手动工具的握持段，只要是需要人工手动施力操作的外露金属零件，基本都会用到这类滚花结构。设计时还要考虑安装边界的问题，滚花段的最大外径要比相邻的安装轴径大1-2mm，形成清晰的台阶分界，一方面能在滚花加工时给滚刀留出退刀空间，避免加工时碰伤配合面，另一方面装配时台阶面可以作为轴向定位的基准，保证零件安装到位后位置准确，不会出现轴向窜动。另外滚花区域的表面粗糙度不需要做过高要求，Ra3.2即可，过高的粗糙度会让纹理过于光滑失去防滑作用，过低的粗糙度则会增加加工成本，没有实际工程意义。

在实际选型应用时，要根据操作力的大小调整滚花的参数，如果是需要大扭矩拧动的锁紧把手，可以适当加大滚花的节距和凸起高度，提升咬合能力；如果是需要精细调节的微调旋钮，可以选用更小的节距，提升操作时的触感反馈，避免调节时转动过量。还要注意滚花结构不能用于有相对滑动的配合面，也不能用于密封面，凹凸的纹理会破坏密封性能，导致漏油、漏气等问题。建模完成后还要验证纹理的连续性，确保整个滚花区域没有断纹、乱纹的情况，和实际加工出来的效果保持一致，方便后续做装配干涉检查、工程图输出以及加工工艺的编制。
