90度弯角外丝插软管气动接头

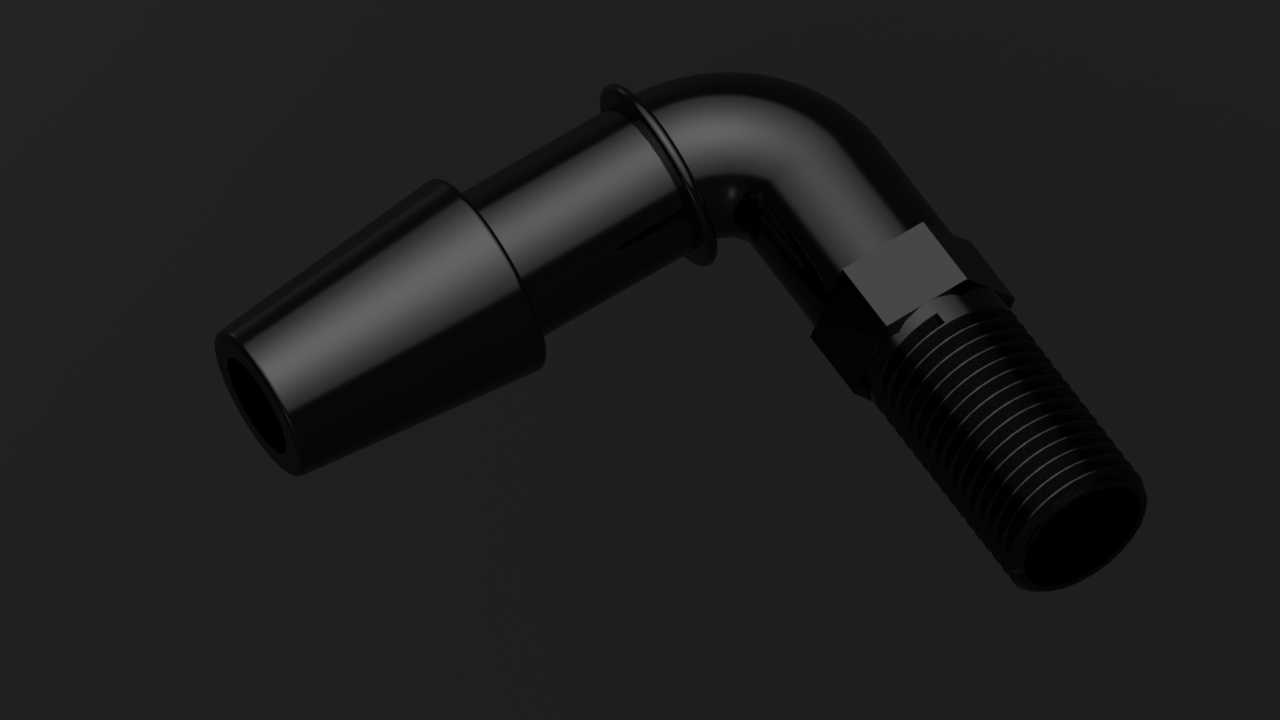

这款90度弯角结构的管路接头，在气动回路、低压流体输送场景里的应用占比不低，尤其在设备内部管路排布空间受限的位置，能直接完成管路直角转向，省去额外拼接直通接头加弯头的冗余结构，减少管路泄漏点的同时也能压缩整体安装空间。从结构上看，接头一端为外螺纹结构，加工有标准等距三角螺纹，螺纹段根部设计有六角拧动平台，刚好适配标准开口扳手的咬合尺寸，安装时可以直接卡持六角面施加扭矩，不会损伤接头主体的曲面结构，也能保证螺纹拧紧到位的力矩符合常规低压管路的密封要求，不需要额外做过多的螺纹密封处理，搭配常规生料带或者密封胶就能满足0-1MPa压力区间的密封需求。另一端为宝塔式插杆结构，插杆表面做了多道环形倒刺凸棱，凸棱的外径略大于适配软管的内径，当软管套入插杆后，倒刺会嵌入软管内壁，配合外置喉箍锁紧之后，能承受常规气动系统的工作压力，不会出现软管受压脱开的问题，插杆的最前端做了小角度导向锥面，套软管的时候不需要过度扩张管口就能顺利推入，降低现场装配的操作难度。整体采用90度直角弯型结构，弯折处做了大圆弧过渡处理，没有尖锐的内角应力集中点，流体或者压缩空气经过弯折位置的时候不会产生过大的流阻，也不会因为长期受管路内压出现弯折位置开裂的问题，接头的壁厚从螺纹段到插杆段做了等强度匹配，不会出现局部壁厚过薄受压破损，或者局部过厚造成材料浪费的问题。在实际设备布局中，这类接头常被用在电磁阀阀岛的侧端接口、气缸的进出气口位置，因为这类元件的安装位置往往贴近设备机架板面，管路如果直接直出会和机架或者其他相邻元件产生干涉，用这种90度弯头直接转向，就能让软管沿着机架板面排布，让整体管路走线更规整，也避免软管长期处于弯折受力状态，延长软管的使用寿命。安装边界上，接头的六角对边尺寸、螺纹长度、插杆长度都做了适配性设计，螺纹段拧入对应内螺纹接口后，六角端面和被连接件表面会预留少量间隙，不会出现拧紧后六角面压伤被连接件表面的问题，插杆的有效插接长度能保证软管套入后有足够的接触面积，即使不使用喉箍的低压场景，也能依靠倒刺的摩擦力实现临时固定。设计过程中需要重点考量弯折位置的流道顺滑度，不能出现流道错位或者内壁台阶，不然会造成压缩空气输送时的压力损失，甚至在输送含水压缩空气的时候出现积液残留的问题，同时外螺纹和插杆段的同轴度要控制在合理公差范围内，不然安装后软管会出现偏斜，和周边部件产生摩擦，长期使用会磨破软管造成泄漏。这类接头的材质常选用表面镀镍的铜材或者增强工程塑料，图中这款为黑色硬质外观，应该是做了表面黑化处理的金属材质或者添加了玻纤增强的工程塑料，不管是哪种材质，都能满足常规工业环境下的耐油、耐轻度腐蚀的使用需求，在自动化生产线、小型气动设备、低压冷却水循环回路里都能适配，不需要针对特殊场景做额外的结构修改，只要匹配对应螺纹规格和软管内径就能直接选用。在管路排布设计的时候，选用这类弯头接头可以大幅降低管路的折弯半径要求，不用刻意预留大空间给软管自然弯曲，能让设备内部的管路布局更紧凑，尤其在小型桌面自动化设备内部，空间余量极小的情况下，这类直角接头的优势会更明显，相比用两个直通接头加一个独立弯头的组合，整体的安装高度更低，接头总长度更短，泄漏风险点也从三个减少到一个，后期维护排查漏点的时候也更方便。另外接头的六角平台位置做了轻微的倒角处理，扳手卡入的时候不会出现滑边的问题，即使多次拆装也不会因为扳手咬合造成六角面变形，适合需要经常拆装维护的管路位置，插杆部分的倒刺边缘做了小圆角处理，套软管的时候不会割伤软管内壁，避免软管内壁的橡胶碎屑被气流带入阀或者气缸内部，造成元件卡滞故障。
