阿尔康高性能车用制动盘固定支架结构

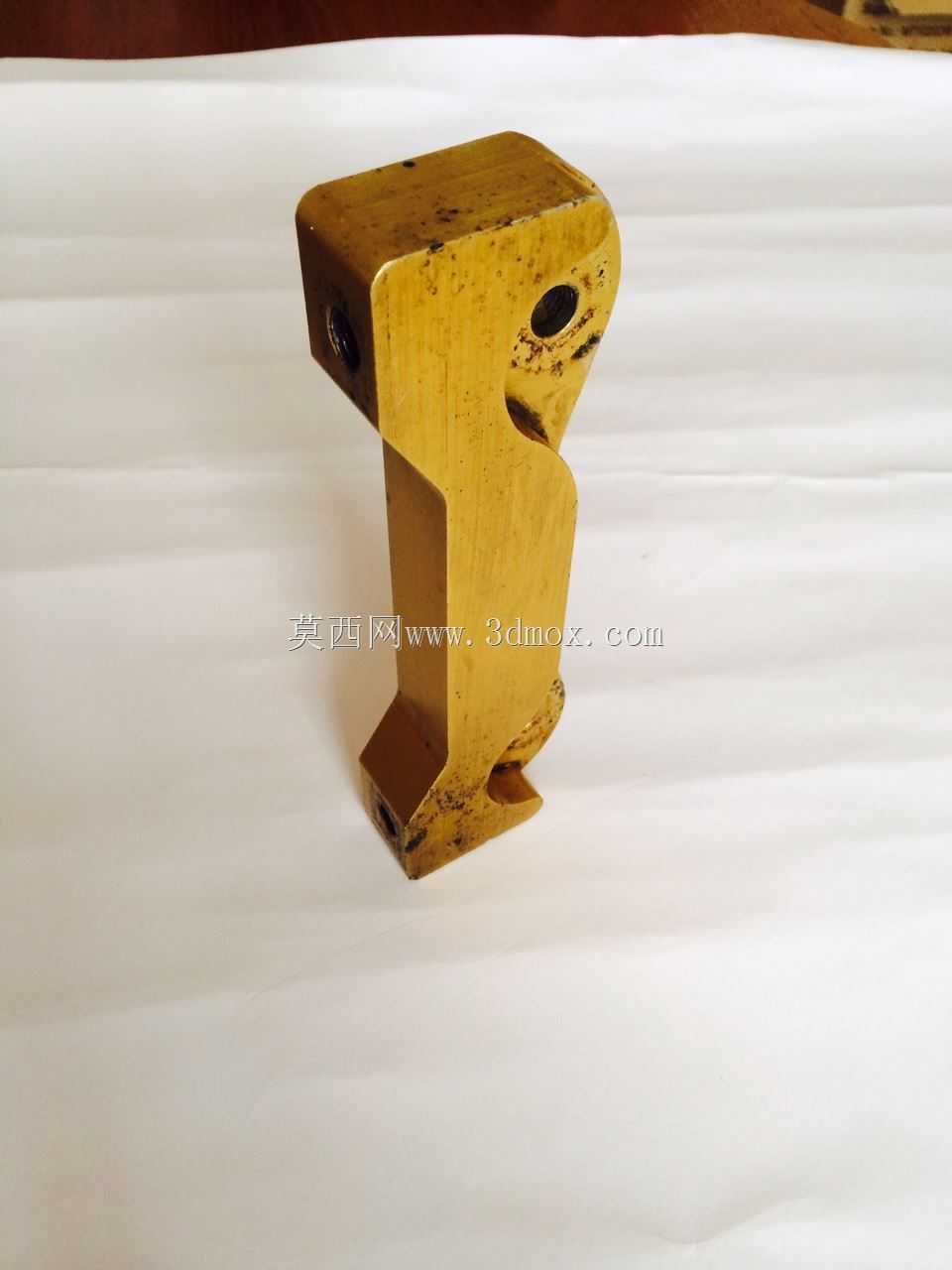

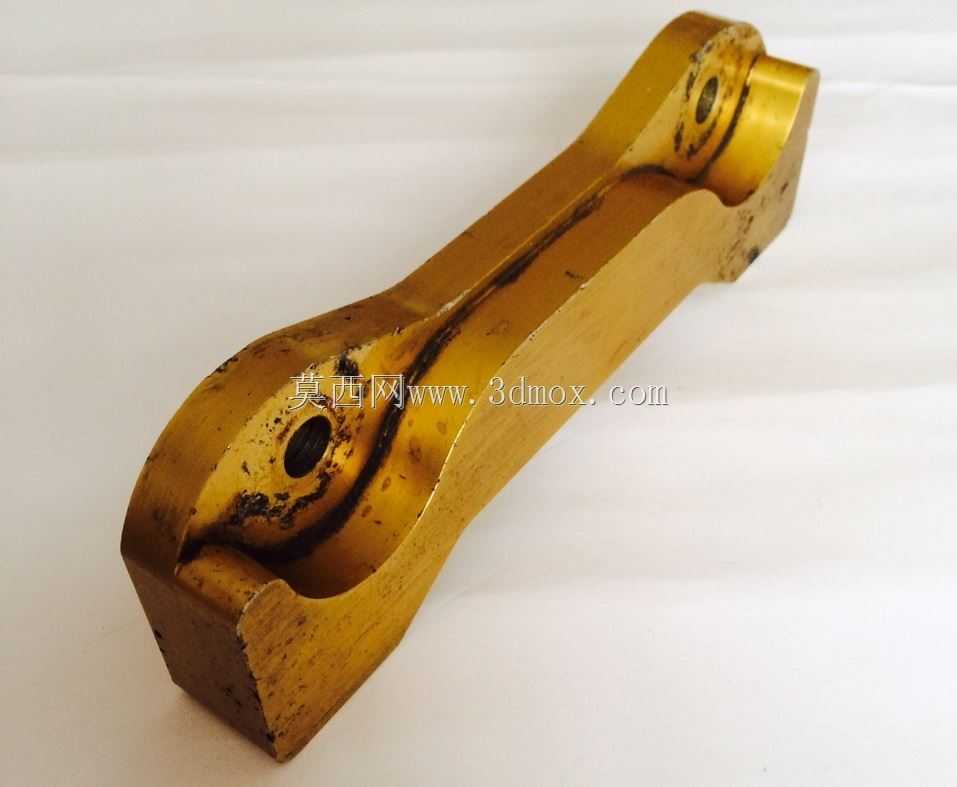

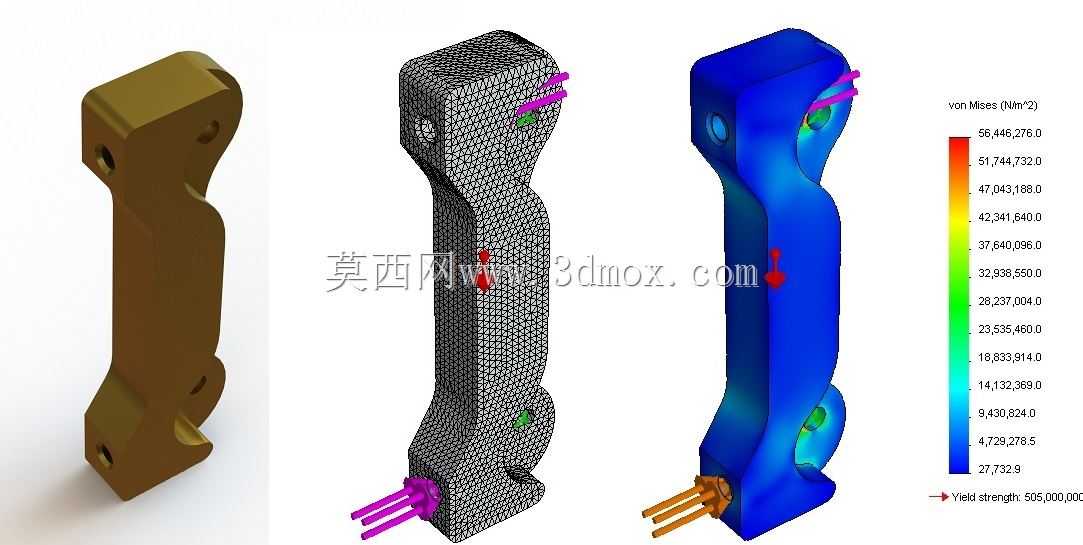

在乘用车性能升级、赛道改装以及特种作业车辆制动系统改造的场景中，制动盘支架是连接制动卡钳、制动盘与车辆转向节的核心受力构件，其结构强度、安装精度直接决定制动过程的力传递效率与动态稳定性，一旦支架出现刚性不足或者安装位偏差，轻则引发制动抖动、刹车偏磨，重则会导致制动部件失效引发安全事故。这款针对Alcon制动系统开发的支架，核心用途是适配大尺寸高性能制动盘与多活塞制动卡钳的安装需求，解决原厂支架无法兼容升级制动组件的问题，同时满足激烈驾驶工况下的高强度受力要求。从功能特性来看，该支架采用一体化实体结构设计，没有多余的拼接焊缝或者分体连接结构，整体受力路径连续，能够承受制动过程中卡钳传递的最大制动力矩，避免分体结构常见的连接松动、应力集中断裂问题。支架上设置的多组安装孔位，分别对应转向节的固定点位、制动卡钳的定位点位，孔位的同轴度、位置度公差严格控制在0.02mm以内，保证安装后制动盘与卡钳的相对位置精准，不会出现刹车片偏磨、制动拖滞的问题。在设计思路上，这款支架没有采用通用型支架的可调式长孔结构，而是针对特定车型的转向节安装边界、Alcon制动卡钳的安装尺寸、对应升级制动盘的偏距参数做了专属适配，整体外形在保证安装间隙的前提下尽可能做了轻量化的轮廓优化，去除了非受力区域的多余材料，同时在应力集中的孔位周边、弯折受力区域保留了足够的材料厚度，通过有限元受力分析验证，在1.5倍最大制动力矩的载荷下，支架的最大变形量控制在0.05mm以内，完全满足赛道连续制动、重载下坡等极端工况的使用要求。从安装边界来看，支架的上部安装面与转向节的贴合面做了精准的平面度处理，贴合面积达到90%以上，保证安装后受力均匀不会出现局部压溃；下部的卡钳安装位预留了足够的刹车片磨损退让间隙，同时避开了轮毂轴承、半轴防尘套等周边部件的运动范围，安装后不会出现运动干涉；支架的整体高度、横向宽度参数完全匹配对应车型的轮圈内部空间，在适配17寸及以上升级轮圈时，不会出现轮圈与支架剐蹭的问题。实际装车验证过程中，这款支架在连续十次全力制动的工况下，没有出现明显的热变形，制动踏板的脚感保持一致，没有出现制动力衰减带来的踏板虚位问题；在长期颠簸路面行驶测试中，支架的固定螺栓没有出现松动，安装位没有出现异常磨损，完全满足高性能制动系统的长期使用要求。不同于市面上常见的通用焊接支架，这款支架的所有弯折过渡区域都采用了大圆角过渡设计，避免了直角位置的应力集中问题，表面做了硬质氧化处理，能够抵御路面泥水、融雪剂的腐蚀，长期使用不会出现锈蚀卡滞的问题。在建模过程中，所有安装孔位的尺寸都参考了Alcon官方卡钳的安装参数以及对应车型转向节的实测数据，没有采用近似尺寸建模，保证模型导出的加工图纸可以直接用于CNC加工生产，不需要二次调整尺寸。
