小型气压触发式活塞压力检测结构

在工业现场的气压管路监测场景里，这类小型活塞式压力触发结构常被用作超压信号反馈的核心执行件，区别于常规电子式压力传感器，纯机械结构的设计让它能在高粉尘、高湿度甚至存在一定腐蚀性介质的恶劣工况下稳定工作，不需要额外布置供电线路，仅靠管路自身气压变化就能完成开关量信号输出，适配很多老旧设备改造、防爆区域的简易压力监测需求。

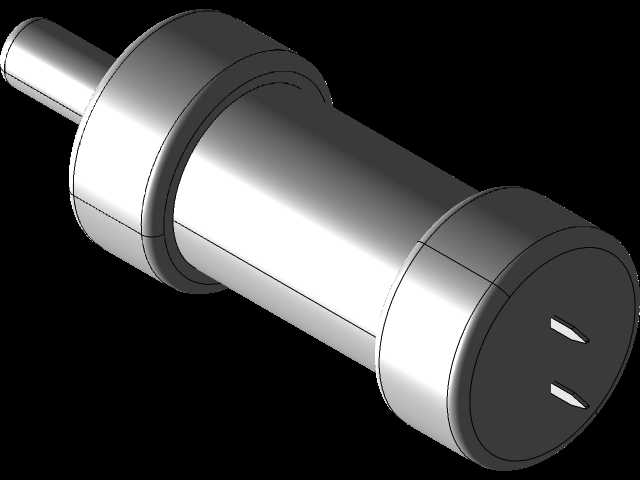

从结构设计逻辑来看，整体采用同轴式布局，两端黑色端盖与中间透明套管形成密封腔体，透明材质的腔体外壳可以直接观察内部活塞的动作位置，日常巡检时不用拆解就能直观判断结构是否卡滞、弹簧是否出现疲劳变形，大幅降低现场维护的排查成本。内部核心运动件为注射器状活塞，活塞与套管内壁之间采用间隙配合加密封环的设计，既保证活塞轴向运动的顺滑度，又能避免腔体两侧气压窜通影响触发精度。活塞尾部的弹簧通过螺钉实现预紧力调节，拧动螺钉即可改变弹簧的初始压缩量，对应调整压力触发的阈值，这种可调式设计让同一个结构件可以适配不同压力等级的管路监测需求，不用针对每个压力区间单独开模制作零件，减少备件的储备种类。

实际工作过程中，当进气侧气压未达到设定阈值时，弹簧预紧力推动活塞贴靠在腔体一端，尾部的触动开关处于断开状态；一旦管路气压超过调整后的预紧负载，气压推动活塞克服弹簧力向另一侧移动，当活塞行程达到开关触发位置时，就会压下端部的微动开关，输出气压超标的开关信号，可直接接入设备的报警回路或者联锁停机回路。这种结构的触发响应速度完全取决于活塞的运动行程与弹簧刚度，没有电子元件的信号延迟，对于需要快速触发压力保护的场景适配性更好，而且只要匹配对应耐温等级的密封件与弹簧材质，就能在200℃以上的高温环境中长期工作，不会像电子传感器那样出现高温下元器件漂移、失效的问题。

从安装边界来看，整体结构为圆柱形同轴设计，两端的伸出轴分别作为进气接口与开关安装定位端，安装时只需要保证进气端与管路同轴连接，端部开关的接线预留足够的弯曲半径即可，不需要额外设计复杂的安装支架，径向尺寸控制在较小范围内，可以直接集成在阀岛、管路汇流板等紧凑安装空间里，不会占用过多的设备布局空间。结构的所有运动部件都封闭在透明腔体内部，外界的粉尘、杂质不会进入运动配合面，从根源上减少了活塞卡滞的故障概率，相比外露式的机械触发结构，防护等级更高，长期运行的可靠性更有保障。

设计过程中需要重点关注几个配合公差：活塞与套管内壁的配合间隙需要控制在合理范围，间隙过大会导致密封失效、气压泄漏，无法达到设定的触发压力，间隙过小则会因为热胀冷缩或者加工误差导致活塞运动卡滞；弹簧的刚度选择需要匹配目标触发压力区间，刚度过大则需要更高的气压才能推动活塞，导致触发压力偏高，刚度过小则会出现压力波动时的误触发；端部的螺钉调节结构需要设置防松设计，避免设备运行过程中的振动导致预紧力变化，造成触发阈值漂移。另外透明套管的材质需要选择具备一定耐压强度的工程塑料，既要保证透明度满足观察需求，又要承受管路的工作压力不会出现开裂、变形，两端端盖与套管的连接部位需要设置密封槽，通过密封圈实现静密封，避免腔体漏气影响压力检测精度。

这类结构相比集成式压力传感器成本更低，结构简单易维护，在很多对压力检测精度要求不高、仅需要超压报警或者联锁的场景下，具备很高的性价比，尤其是在矿山、冶金、高温烘房等恶劣工况区域，纯机械结构的稳定性远高于普通电子检测元件，不需要定期校准电子参数，只需要日常巡检观察活塞动作是否顺畅，定期检查弹簧预紧力即可，大幅降低后期的运维成本。
