机械式剪板机板料切割设备结构模型

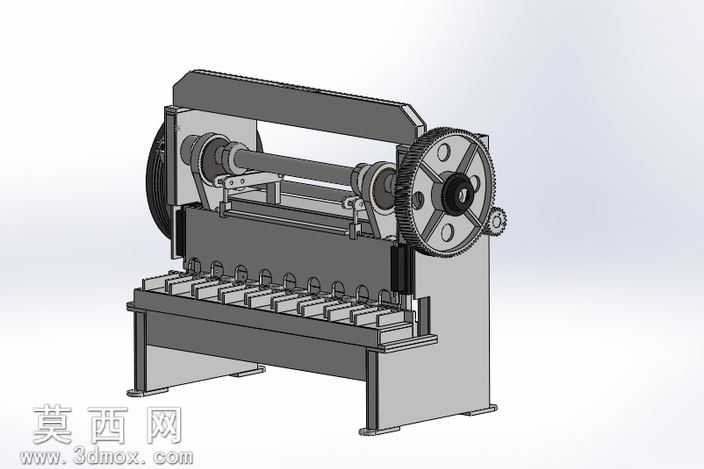

本模型为机械式剪板机三维结构设计，采用SolidWorks完成全参数化建模，完整还原了传统机械剪板机的整机结构与传动逻辑。建模过程中遵循机械设计的实际装配约束，对每个零部件进行独立建模后按照真实装配关系完成配合，确保各运动部件的运动轨迹符合实际设备的运行逻辑，可直观演示剪板机的完整工作流程。模型整体采用灰铸铁质感的材质渲染，机身部分做了厚重的实体结构设计，还原了剪板机为抵抗剪切冲击力所需的高强度机架特性，床身、工作台、上刀架等核心承载部件均做了加强筋结构的细节还原，符合真实剪板机的力学设计要求。传动系统部分完整还原了大齿轮、飞轮、传动轴、曲柄连杆机构的结构细节，大齿轮的轮齿、辐板、安装孔都做了精确建模，飞轮部分还原了带轮与轮辐的结构，清晰展示了电机通过皮带带动飞轮、经齿轮减速后驱动曲柄连杆带动上刀架做上下往复剪切运动的传动路径。工作台部分还原了压料装置、定位挡块的细节结构，压料脚沿工作台长度方向均匀排布，可在剪切作业时压紧板料避免移位，刀架部分还原了刀片安装位、间隙调节结构的细节，能够清晰展示剪板机的板料定位、压紧、剪切的完整作业流程。设计过程中参考了通用机械式剪板机的结构参数，各部件的尺寸比例符合实际工业设备的设计规范，既保证了模型外观的还原度，也清晰呈现了剪板机的内部传动逻辑与机械结构原理，可用于机械原理教学、设备结构认知以及相关钣金加工设备的设计参考。模型的每个零部件都保留了可编辑的建模特征，方便后续根据需求调整参数、修改结构，也可直接导入渲染软件生成不同材质风格的展示效果，用于相关产品的方案演示与结构验证。
