雷明顿1858老式转轮手枪结构复刻

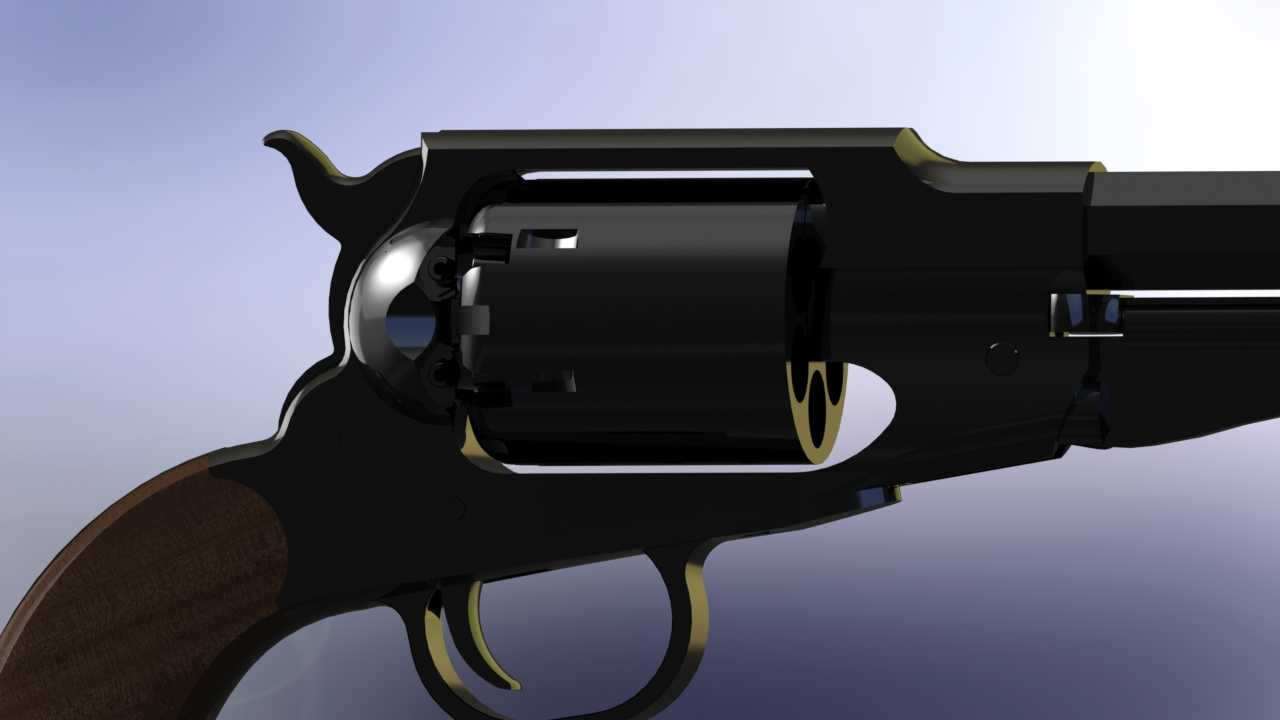

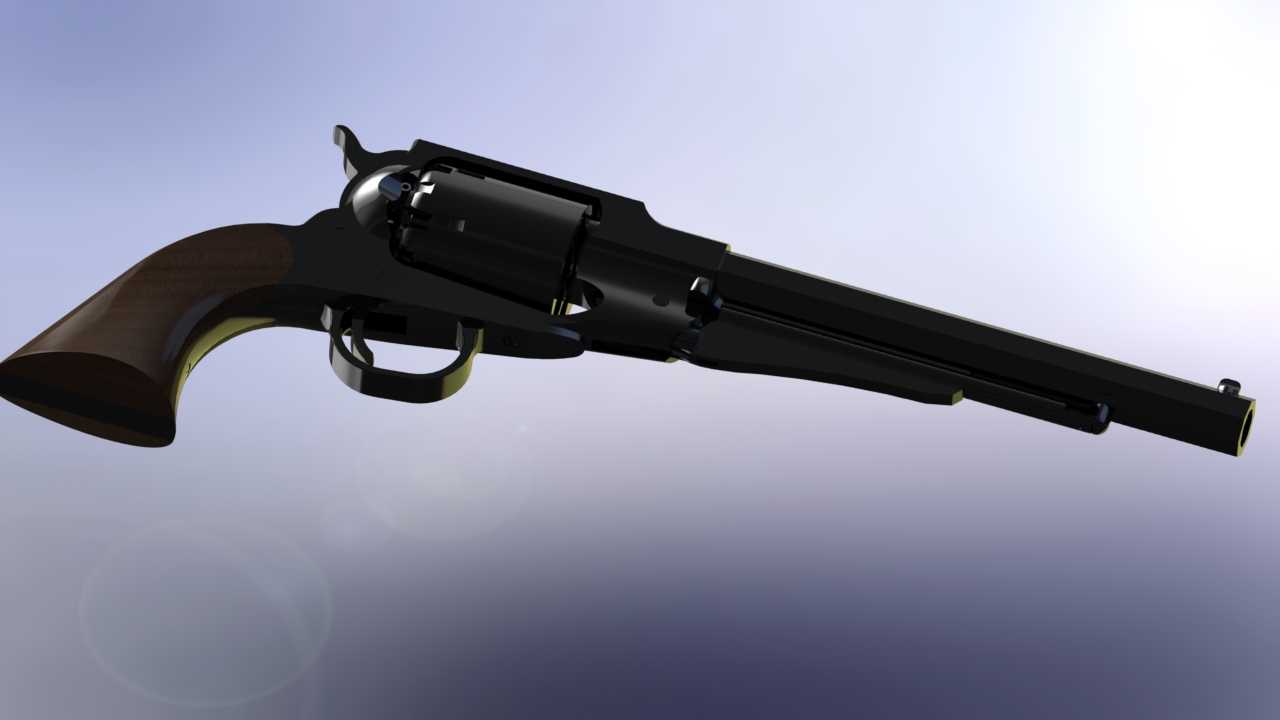

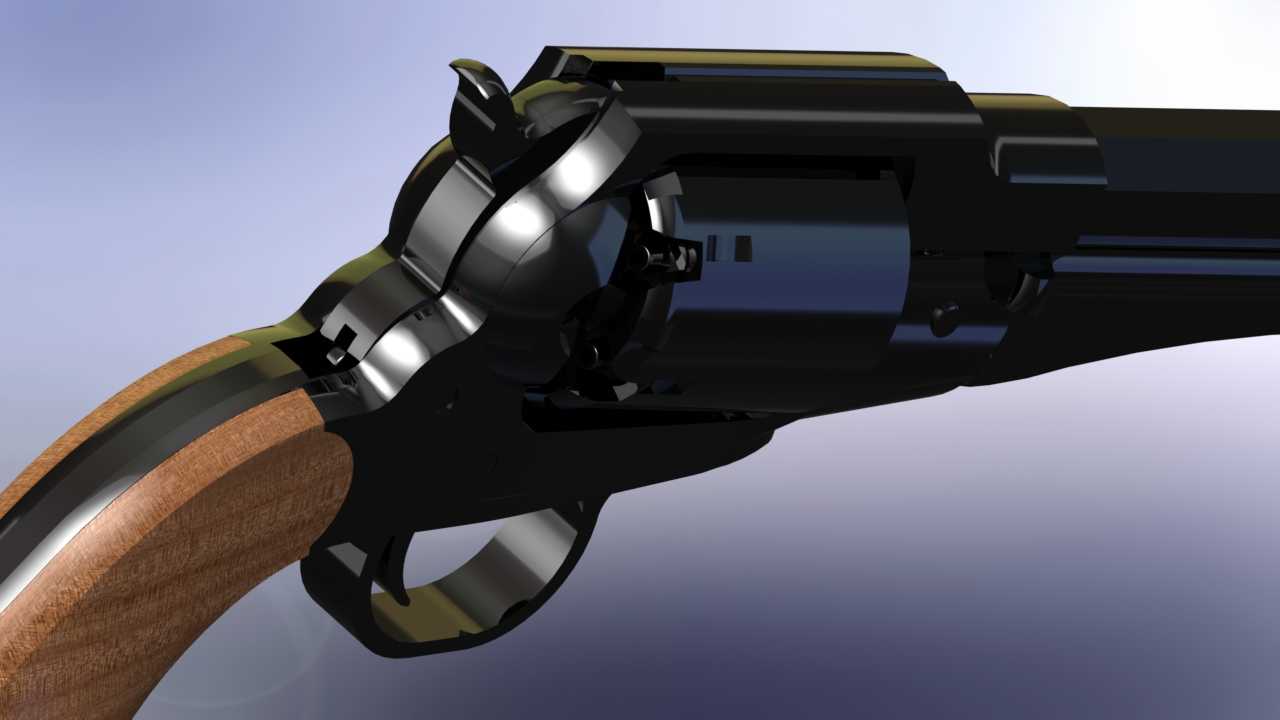

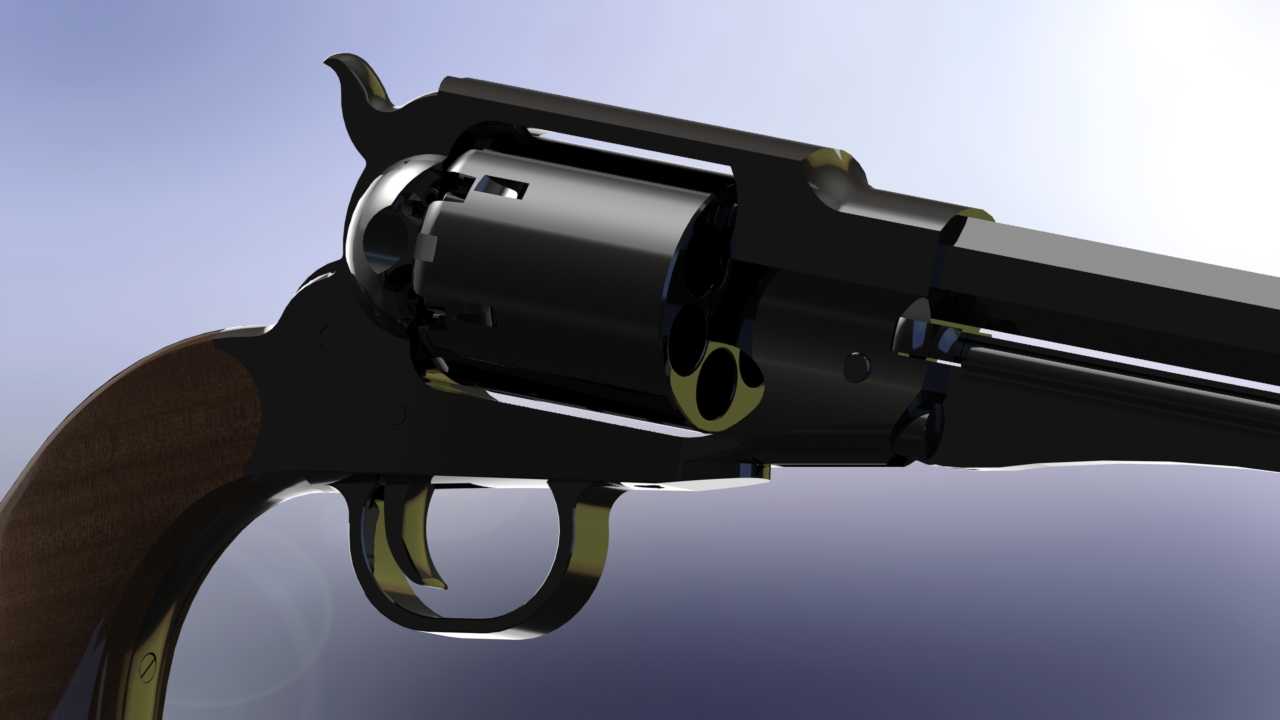

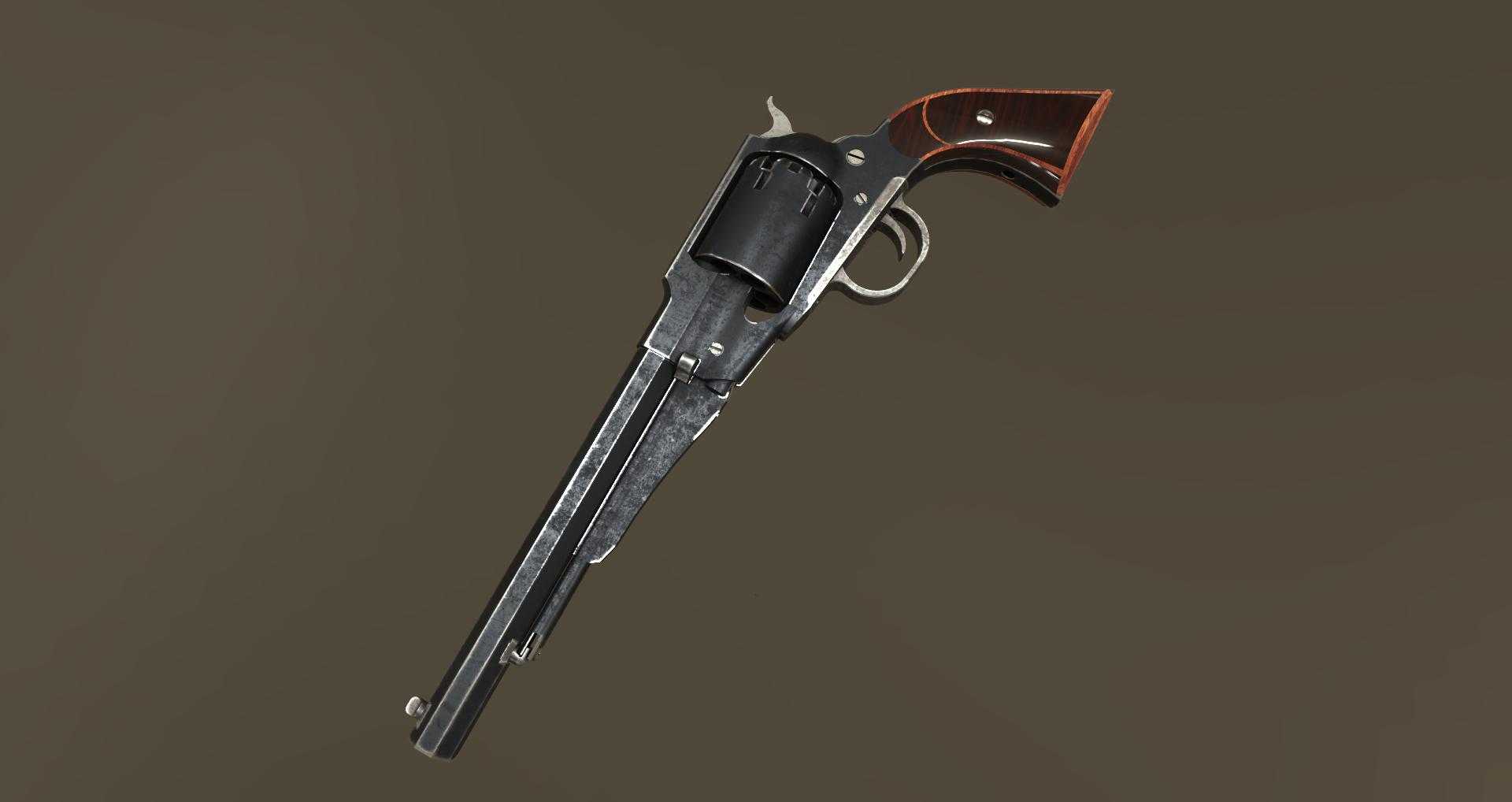

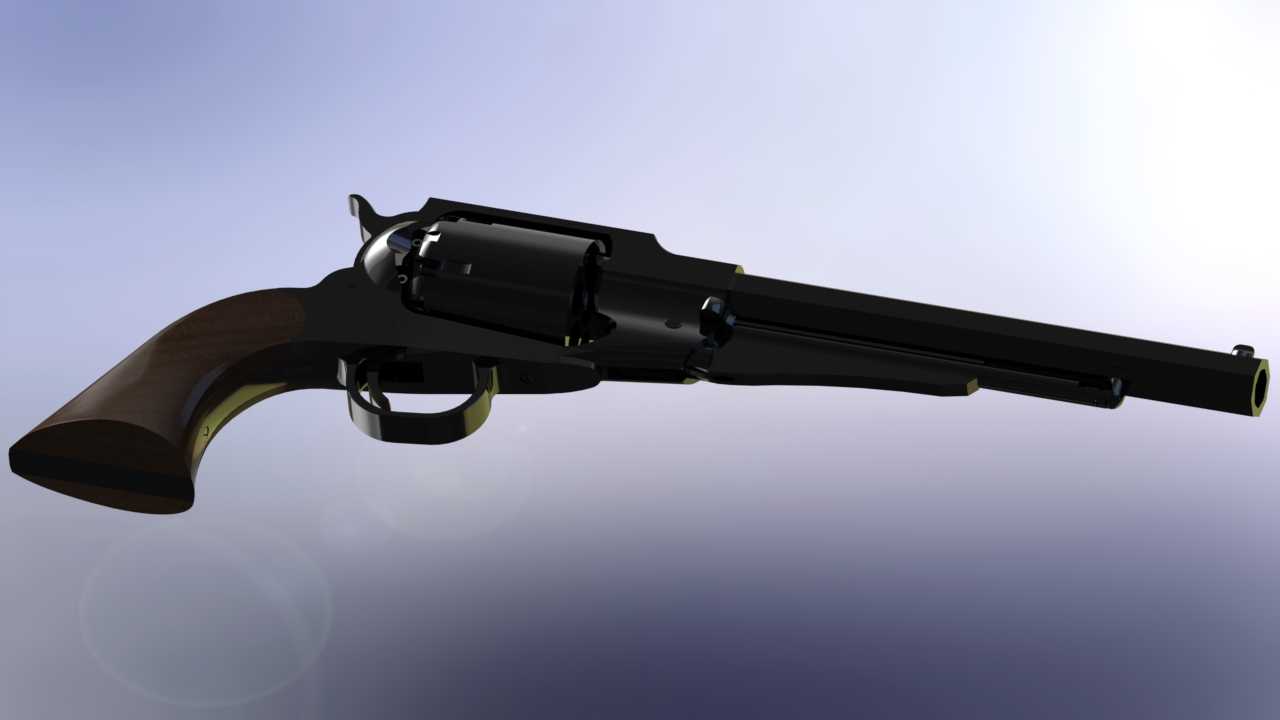

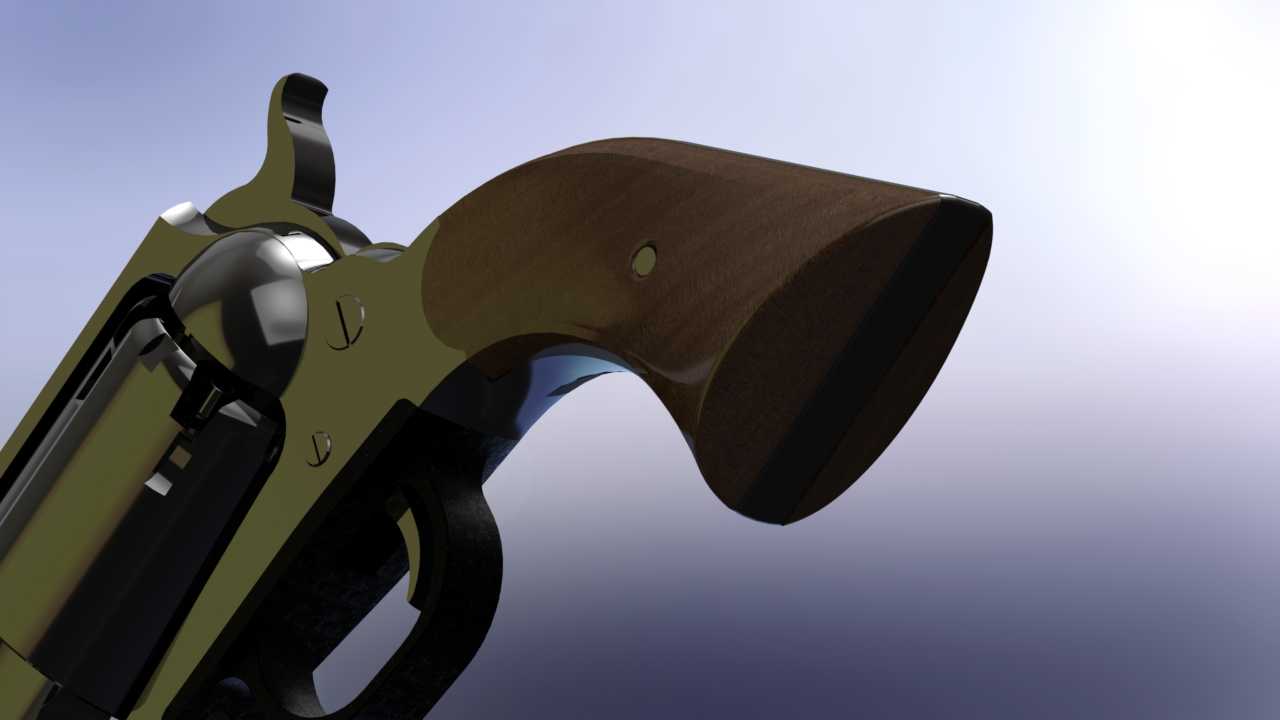

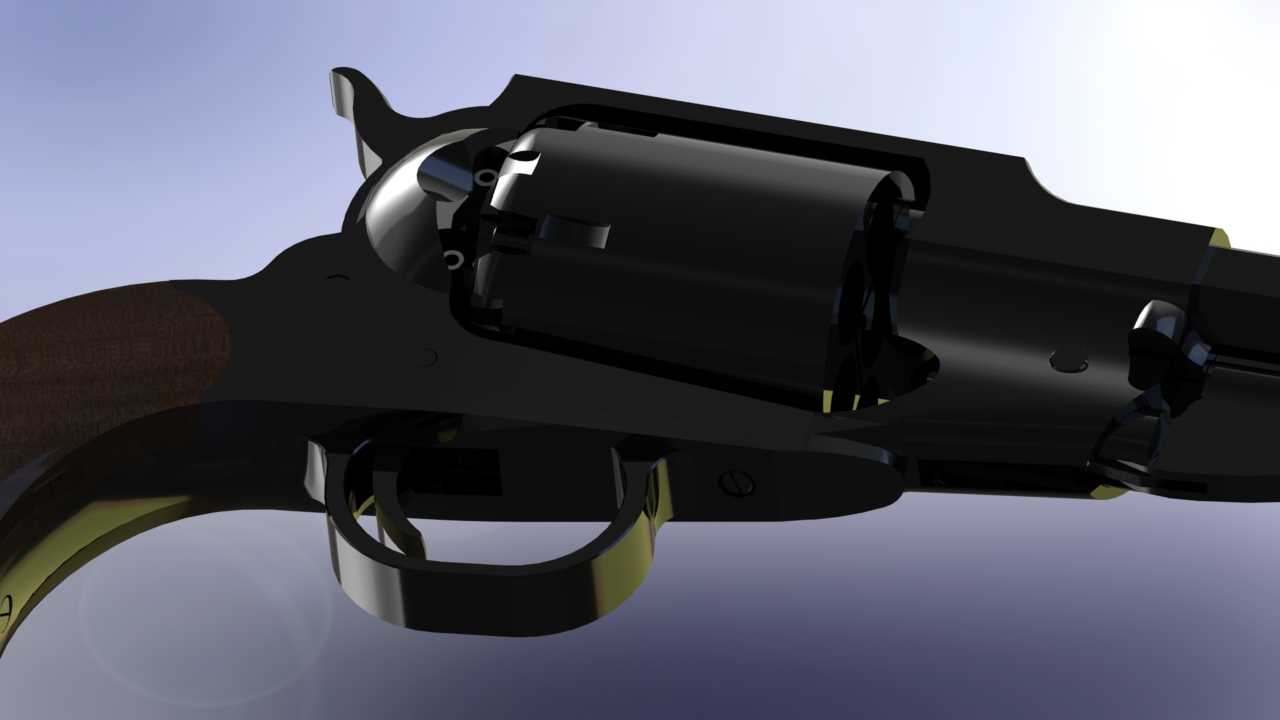

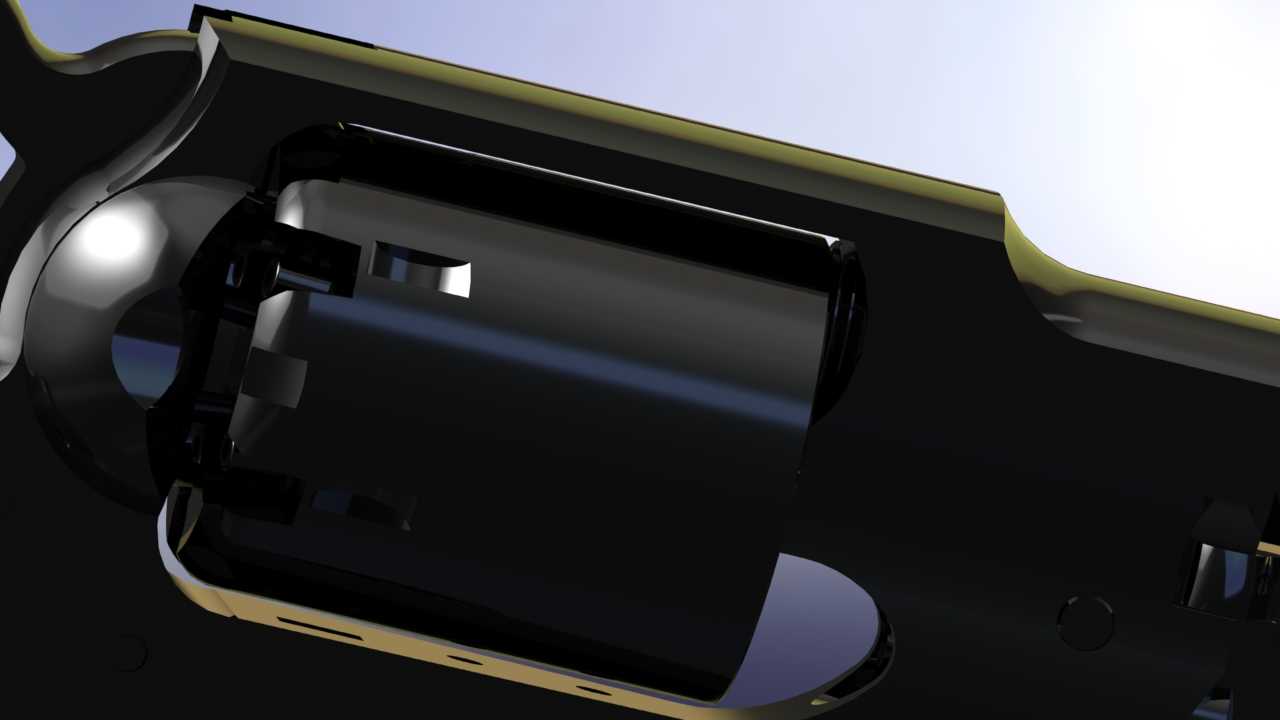

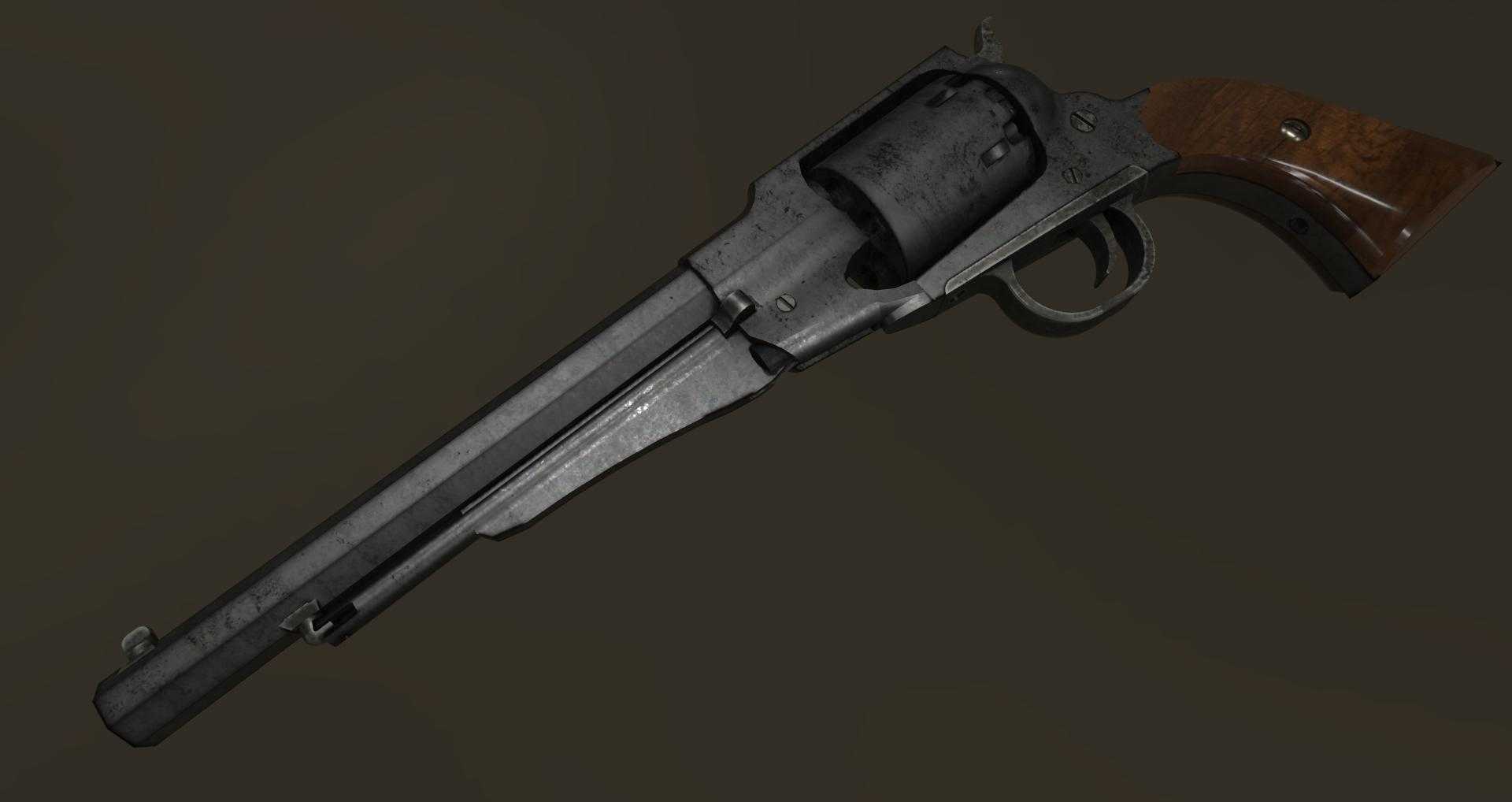

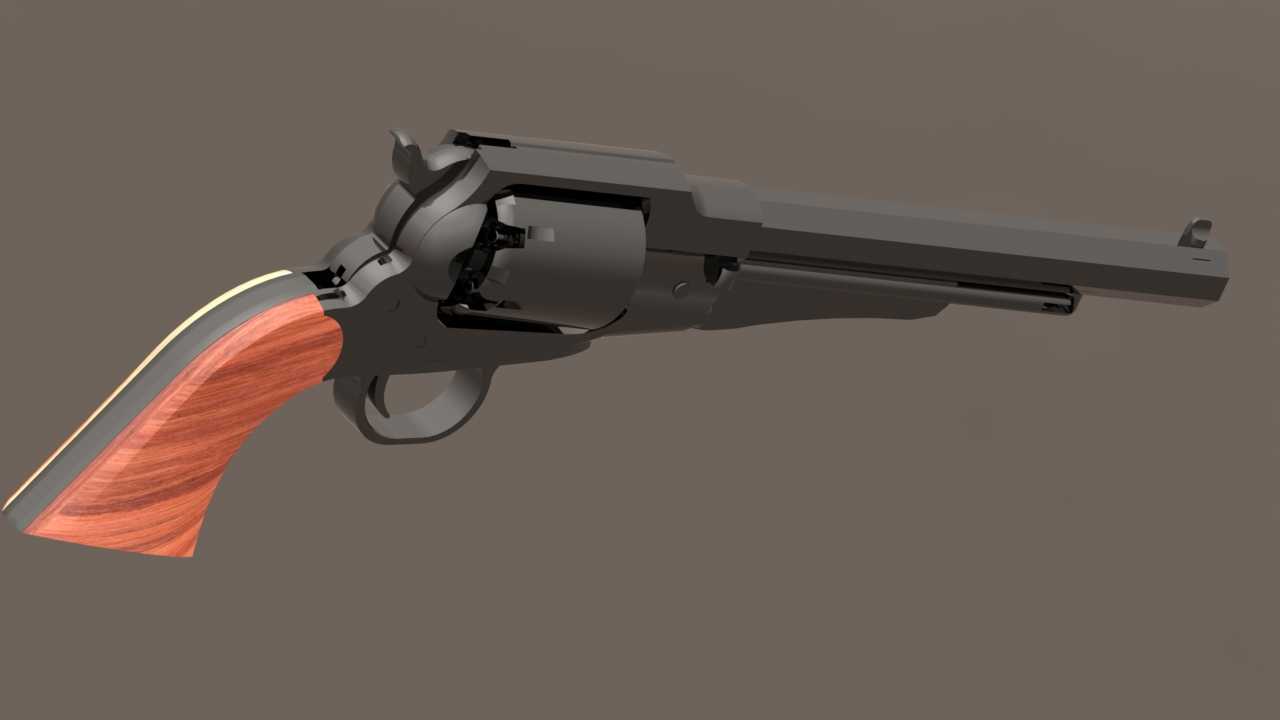

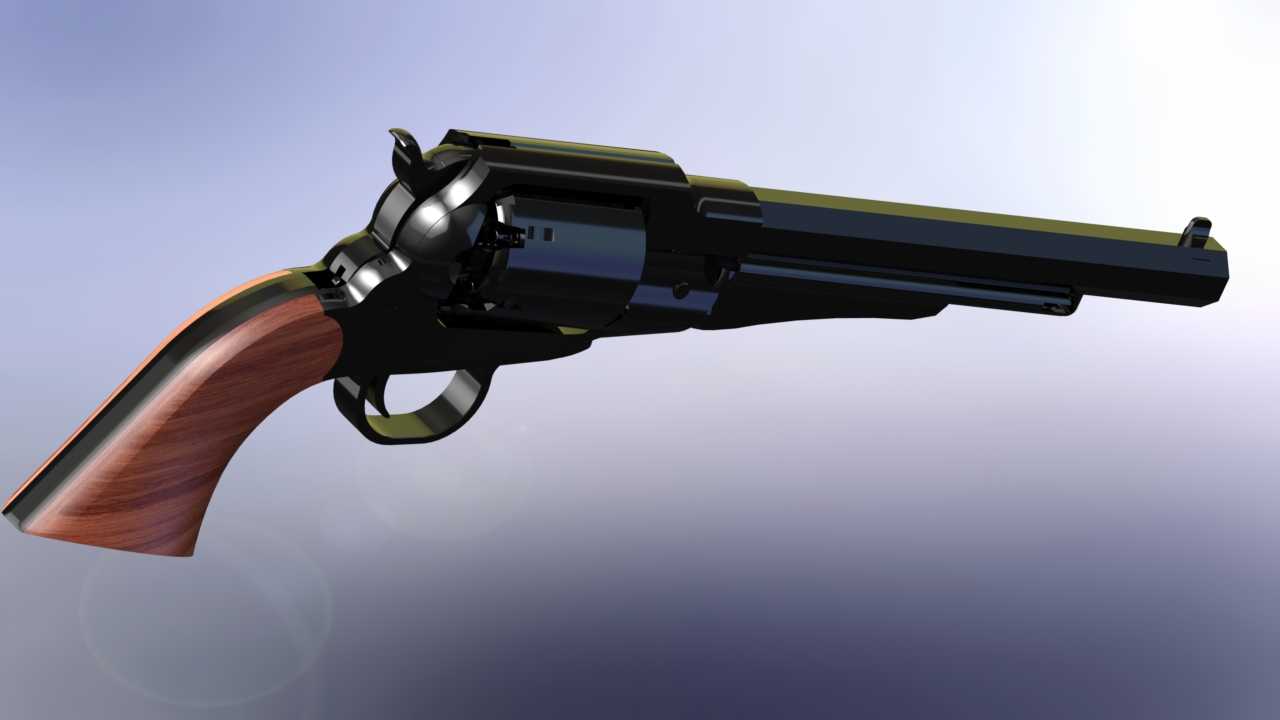

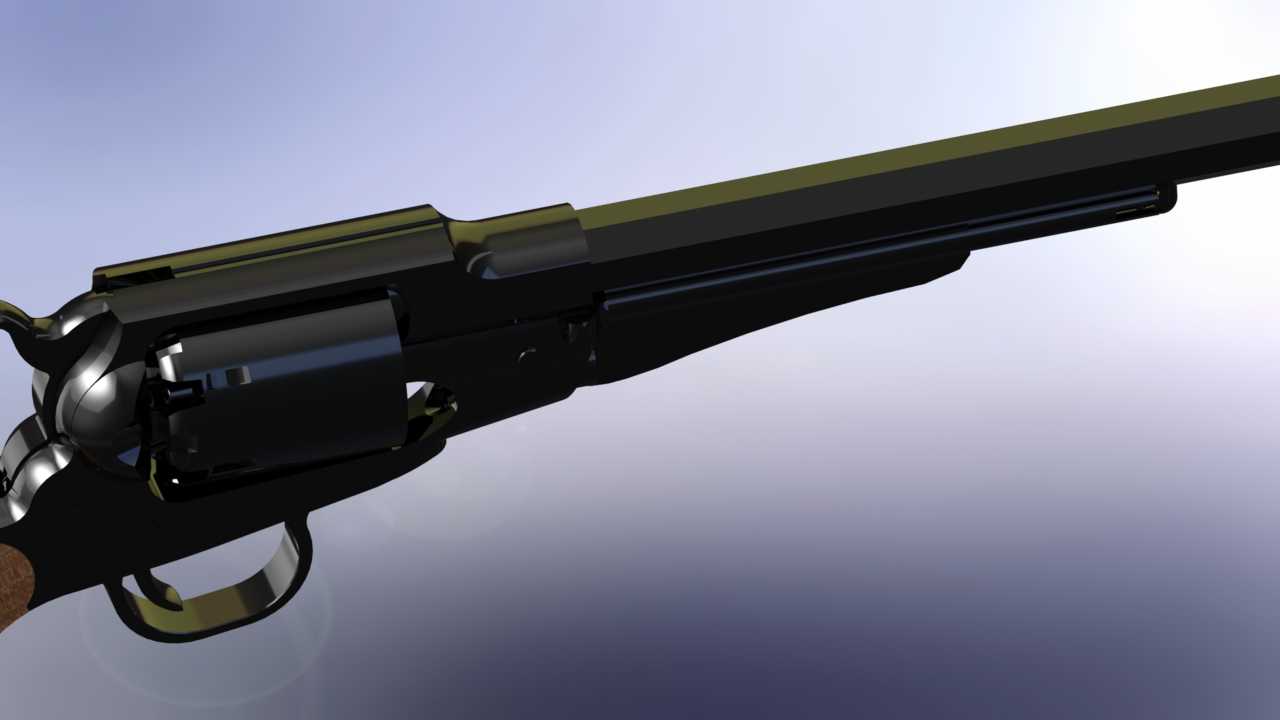

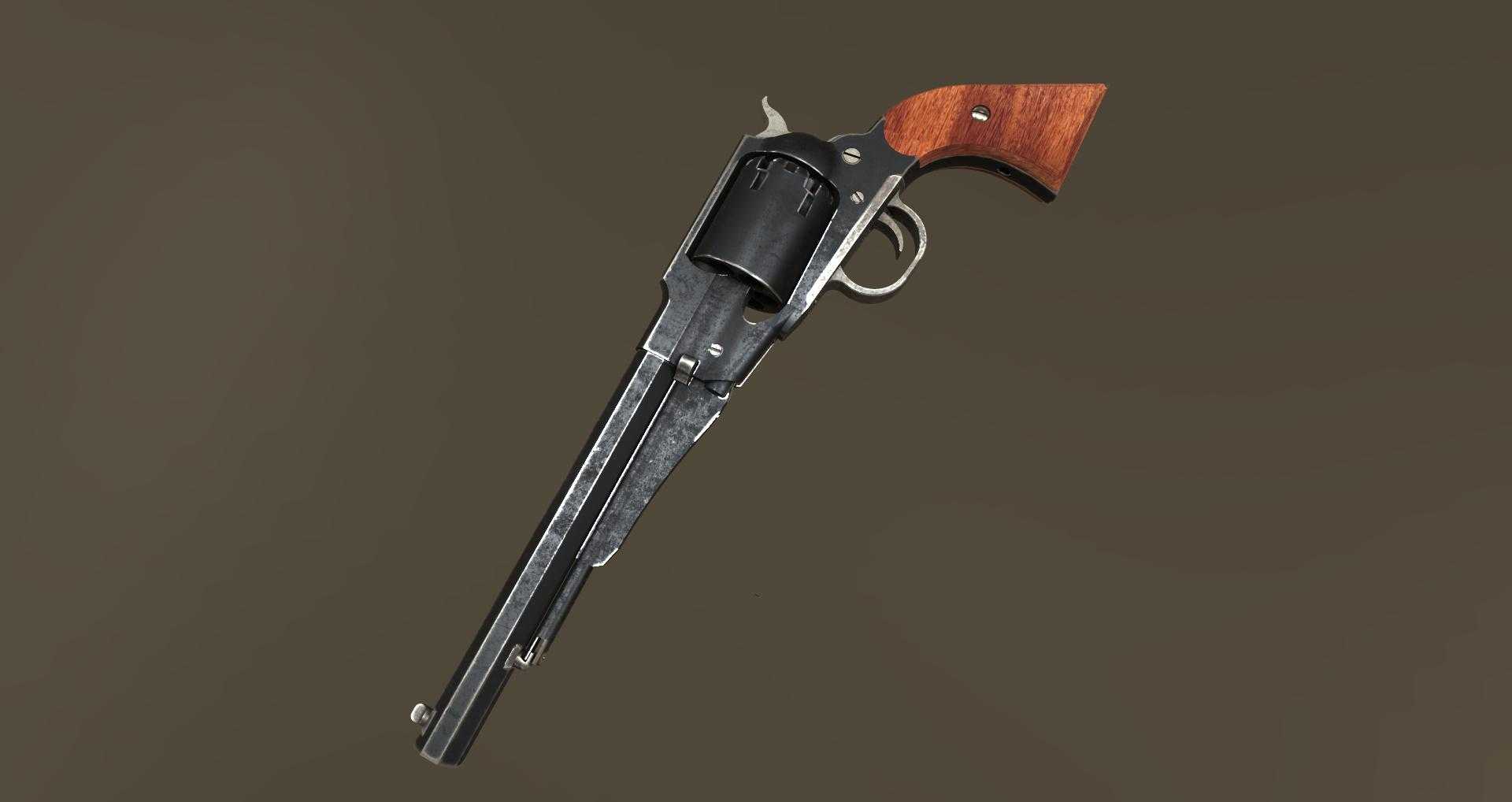

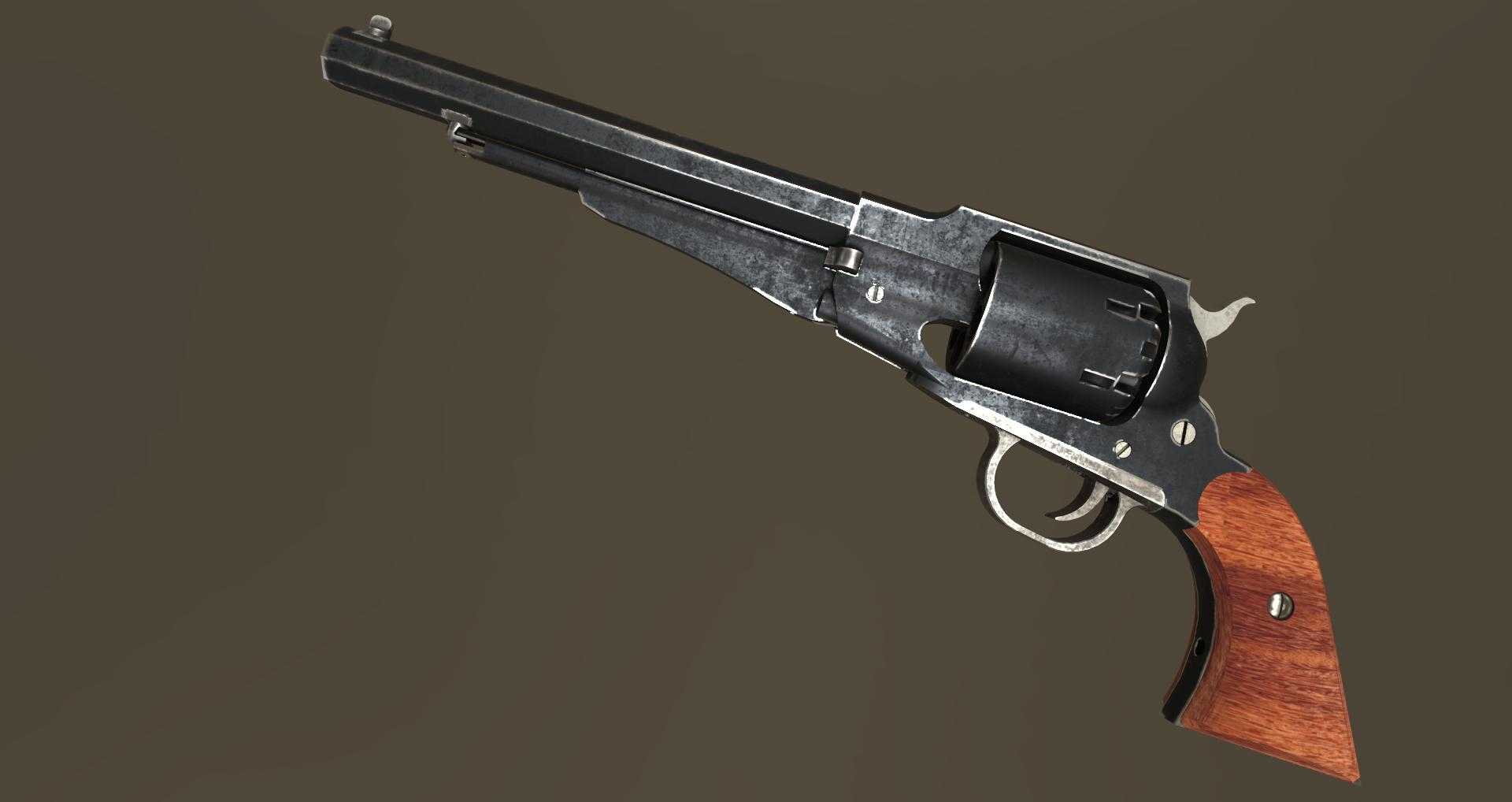

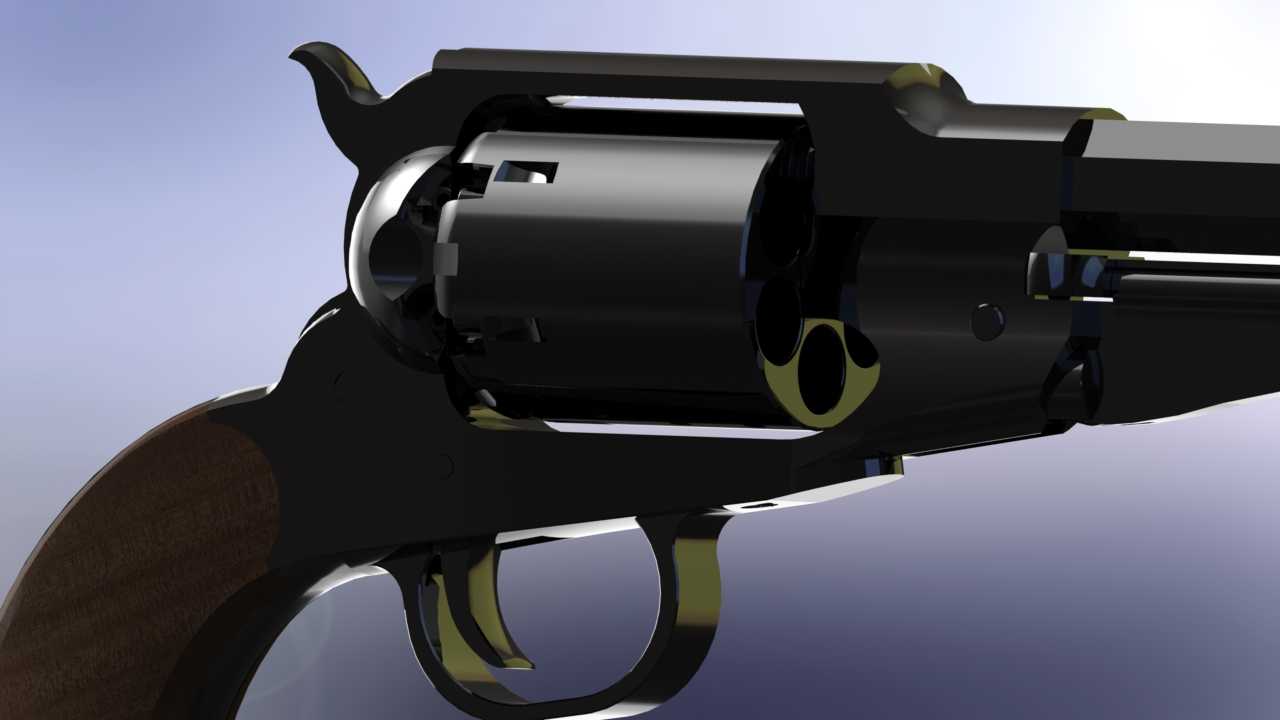

这款老式转轮枪械的三维结构复刻，在做结构还原时首先要考虑的是影视道具制作与枪械科普教具的实际使用场景，毕竟这类老式火器早已退出实战列装序列，当前的应用场景集中在战争题材影视拍摄的道具制作、军事科普场馆的展陈教具、复古枪械收藏领域的结构参考，还有轻武器结构教学的演示样件，不需要考虑实弹发射的承压需求，但结构配合关系必须完全还原原品的机械逻辑，不能出现结构错位或者动作逻辑错误。从实际用途出发，做结构设计时首先要拆分整体的构件边界，整枪分为枪管组件、转轮弹巢、击发机构、握把组件四个核心模块，每个模块的配合公差要参考老式金属切削加工的实际工艺水平，不能用现代精密加工的公差标准去做配合，原品是19世纪中期的切削加工产物，构件之间的配合间隙要符合当时的加工精度特征，比如转轮与枪管尾端的间隙，要保留原品0.2-0.3mm的安全间隙，避免转轮转动时出现卡滞，同时还原原品的结构特征。外形尺寸上，整枪长度控制在350mm左右，枪管长度为203mm，对应原品的8英寸枪管规格，转轮直径为42mm，可容纳6发弹药位，握把的轮廓曲线完全贴合原品的人体工学设计，木质握把的弧度要适配成年男性手掌的握持角度，握把与金属枪架的安装边界采用嵌入式定位结构，握把片通过两个固定销与枪架连接，安装时不需要额外的粘接结构，完全还原原品的装配逻辑。设计思路上，首先还原的是击发机构的动作逻辑，扣动扳机时，击锤待击释放的同时，转轮会通过棘轮结构转动一个弹巢位，对准枪管轴线，这套联动机构的配合关系是整个结构设计的核心，棘轮的齿形角度要和扳机连杆的拨动行程完全匹配，不能出现转轮不到位或者滑齿的问题，击锤的回转角度要控制在35度，保证击发动作的行程符合原品的操作手感。金属构件的表面处理特征也要在结构上体现，原品的金属部件是烤蓝处理的钢制构件，表面有使用留下的细微磨损痕迹，在做三维结构时，这些磨损特征是通过曲面的细微偏差来体现的，不是单纯的纹理贴图，比如枪管下方的装填压杆，长期使用会有磨损的凹陷，这个结构特征要在实体模型上做出来，而不是后期贴图处理。安装边界方面，枪管与枪架的连接采用过盈配合加固定销的结构，和原品的装配方式一致，转轮的中心轴从枪架前端贯穿，尾部通过固定螺钉锁紧，拆解时只需要拧下尾部螺钉就可以抽出转轮，完全还原原品的 field strip 拆解逻辑，不需要额外的专用工具。在做结构校验时，要模拟实际操作的动作行程，扳机的扣动行程控制在8mm，击锤的簧力参数虽然不需要做实物力学仿真，但结构上要预留出簧片的安装空间，对应原品的片状击锤簧的安装位置，握把内部的空腔要完全匹配簧片的外形尺寸，不能出现结构干涉。另外，原品的准星是固定在枪管前端的片状准星，照门是枪架后端的缺口式照门，这两个部件的安装位置要严格对齐枪管轴线，瞄准基线长度为190mm，和原品参数完全一致，保证作为教具演示时瞄准逻辑的准确性。很多复刻模型容易忽略的细节是枪管下方的装填压杆结构，这个部件是用来在装弹时压紧弹巢内的弹药，其回转支点在枪管前端，压下时的行程要刚好能到达弹巢的弹药口位置，不能出现行程不足或者过度下压碰撞转轮的问题，压杆的锁定卡扣在枪架下方，平时锁定时压杆紧贴枪管下方，不会出现晃动。从结构设计的角度看，这款老式转轮的结构逻辑非常简洁，没有多余的冗余构件，所有部件的受力路径都非常直接，击发时的受力从击锤传递到弹药底火，再通过弹巢传递到枪架，最后由握持的手掌承接，整个受力路径上的构件壁厚都要符合原品的强度设计，比如枪架的侧板厚度为6mm，足够承受模拟操作时的受力，作为道具或者教具使用时不会出现结构断裂的问题。握把的木质部分纹理走向要顺着握持的受力方向，在结构上体现出木质构件的纤维方向特征，安装时两个握把片对合后完全包裹枪架的握把段，边缘和金属枪架齐平，没有突出的棱角，握持时的贴合度和原品一致。
