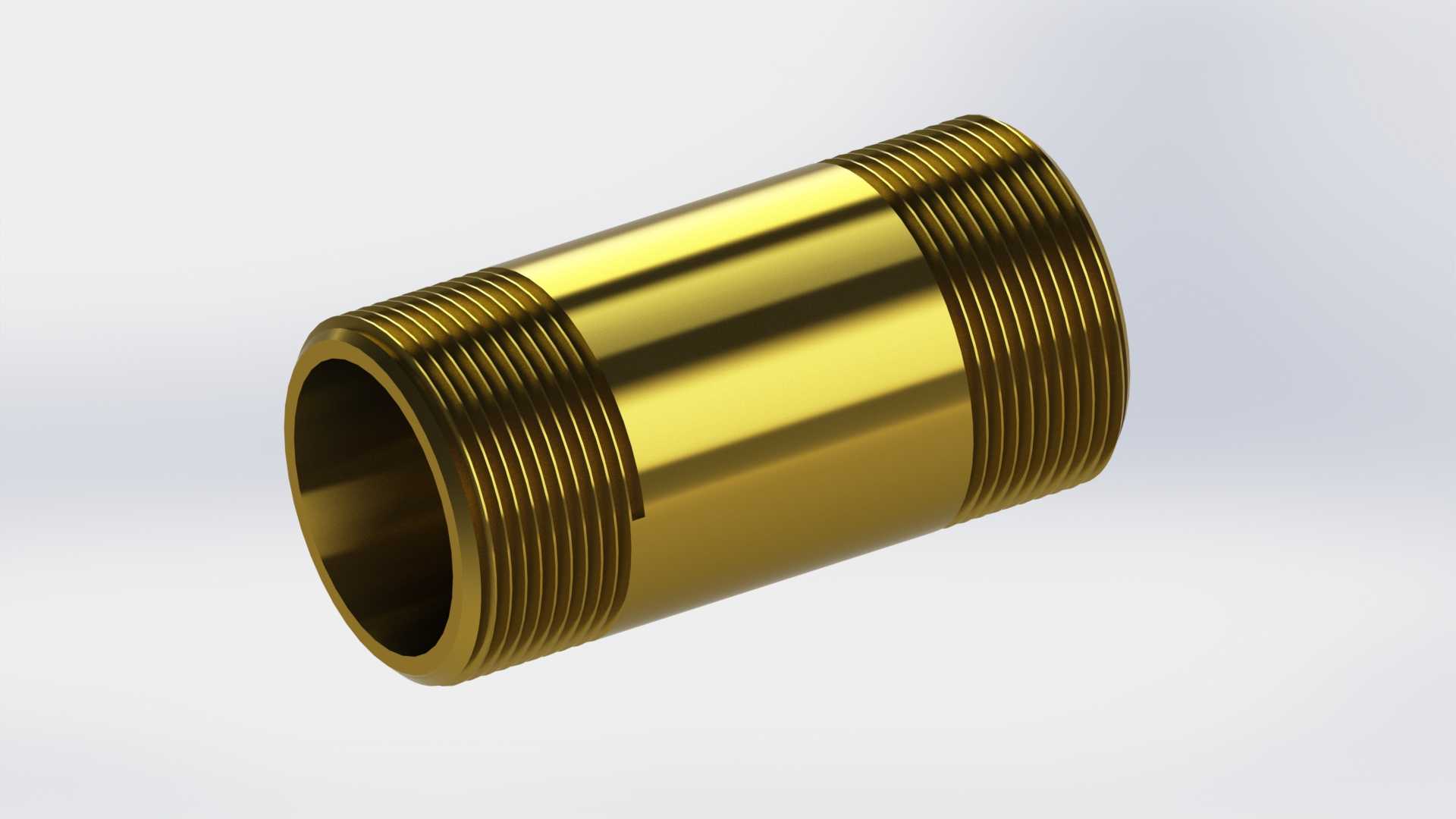

等径外螺纹黄铜直通连接管件

这类两端带等长外螺纹的黄铜直通管件，日常在民用给排水、小型气动回路、低压液压辅线、制冷设备冷媒管路里都有大量应用，核心作用是实现同管径管路的直线延伸对接，相比塑料接头承压能力更强，抗老化性能更优，相比不锈钢接头加工成本更低，黄铜材质本身的自润滑特性也让螺纹旋合过程更顺畅，不容易出现螺纹咬死的问题。从结构设计上看，管件主体采用等壁厚空心圆柱结构，中间段为光滑圆柱面，两端加工标准管螺纹，螺纹收尾处预留了退刀槽位置，避免螺纹加工到端面出现不完整牙型影响密封性能，光滑段的外径略大于螺纹大径，安装时可以作为扳手夹持位，避免扳手直接作用在螺纹段损伤牙型，同时光滑段的壁厚经过核算，在1.6MPa额定工作压力下，安全系数能达到4倍以上，满足常规民用和工业低压管路的使用要求。实际选型安装时，需要注意两端螺纹的规格匹配，这类管件常用的管螺纹为55度密封管螺纹，安装时需要在螺纹段缠绕生料带或者配合密封胶使用，保证螺纹副之间的密封性能，安装时的拧紧力矩需要控制在合理范围，黄铜材质的屈服强度低于钢制管件，过大的拧紧力矩容易导致螺纹段开裂或者管件变形，造成管路泄漏。从建模思路来看，绘制这类管件首先要确定公称通径对应的螺纹参数，先绘制主体回转截面，通过回转命令生成基础实体，之后在两端分别绘制螺纹牙型，通过螺旋扫描切除生成完整外螺纹，退刀槽位置通过回转切除生成，建模过程中需要注意螺纹收尾的处理，要和实际加工的螺纹收尾形态一致，避免生成的模型和实际加工件存在结构偏差，影响后续装配干涉检查的准确性。这类管件的安装边界比较灵活，因为是直通等径结构，不需要考虑变径带来的流道变化，管路内部的流道全程等径，流体经过时的局部阻力损失很小，适合对管路压损有要求的回路使用，黄铜材质本身的抗腐蚀性能也能适配多数常规流体介质，包括生活冷水、热水、压缩空气、低压润滑油、常规冷媒等，在卫浴安装、小型设备气路改造、制冷机组维修、自动化设备气动回路搭建场景里，都是非常常用的基础连接件。日常使用中需要注意，这类黄铜管件不适合用于强酸、强碱等高腐蚀介质的管路，也不适合用于超过120摄氏度的高温流体输送，长期高温环境下黄铜的强度会出现下降，容易引发管路泄漏风险，在室外露天场景使用时，建议在管件外部做防锈包覆处理，虽然黄铜本身抗锈蚀能力较强，但长期暴露在酸雨、高盐雾环境下，表面还是会出现铜绿，影响管件的使用寿命。从结构细节上看，管件的内孔全程做了去毛刺处理，实际加工时内孔两端会做微小倒角，避免安装时割伤密封件或者管路内壁，外螺纹的端面也做了倒角处理，方便对接内螺纹件时的对中导入，降低安装时的螺纹错扣概率，这些细节结构在建模时都需要完整还原，才能保证三维模型和实物的一致性，方便后续做装配仿真、管路排布的时候得到准确的结果。
