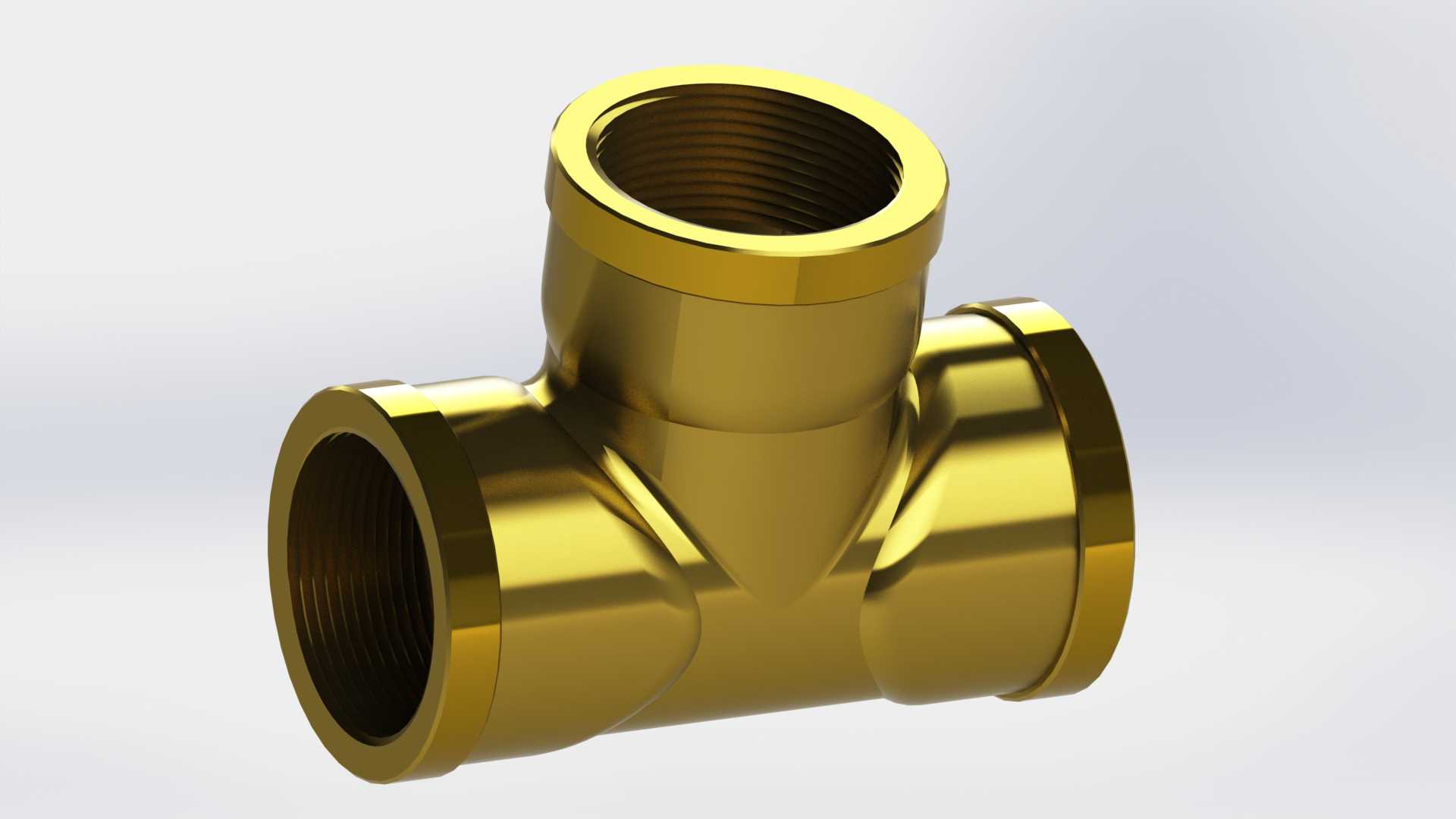

内螺纹黄铜三通管路连接件

在民用给排水、小型气动回路、低压液压输送、制冷设备管路排布等场景中，三通类分流连接件是管路系统里最常用的导流部件之一，这款黄铜材质的内丝三通，针对中小通径管路的分流、合流需求设计，可实现主管路与支管路的垂直连通，适配多数常温常压下的流体输送工况。从实际安装场景来看，这类三通常被用在家装水路改造、小型空压机气路分支、设备冷却循环水支路、消防喷淋细管路等位置，相比塑料材质的三通，黄铜材质的抗冲击性、耐温性更好，长期使用不易出现应力开裂，相比铸铁材质的管件，黄铜的抗锈蚀能力更强，不会因为长期接触水或潮湿空气产生锈渣堵塞管路，也不会因为锈蚀导致螺纹粘连无法拆卸维护。

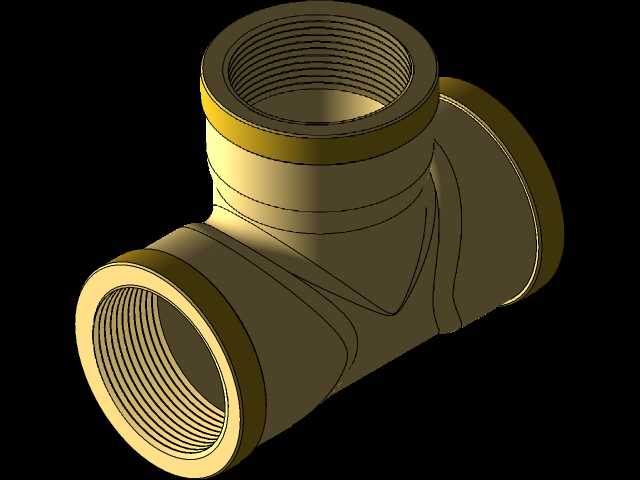

从结构设计上看，这款三通采用等径T型结构，三个连接端均为标准内圆柱管螺纹，螺纹加工精度符合普通管螺纹连接的密封要求，实际安装时配合生料带或密封胶即可实现可靠密封，无需额外加工密封面。三个端口的轴线两两垂直，交汇位置的内腔做了圆弧过渡处理，没有直角锐边，流体经过分流位置时的阻力更小，不会在交汇处形成明显的紊流区，也能减少流体携带的杂质在拐角位置沉积的概率，降低长期使用后管路堵塞的风险。外壁的加厚设计是这类承压管件的核心设计点，在三个端口的连接位置做了局部加厚凸缘，一方面可以增加螺纹连接的有效啮合长度，提升连接后的抗拉脱能力，另一方面也能增强端口位置的结构强度，在安装拧紧时不会因为扳手施力导致端口开裂，即使在带压状态下出现轻微的管路震动，加厚的壁体也能承受对应的应力波动，不会出现疲劳开裂的问题。

外形尺寸方面，这类等径黄铜三通的外部轮廓没有多余的凸起结构，整体为规整的T型，三个端口的外六角结构（或圆形滚边结构，根据实际模型的端口设计）适配普通管钳或活动扳手的施力需求，安装时不需要特殊工装，普通水暖安装工具即可完成装配。安装边界上需要注意，三个方向的连接管路需要预留足够的拧紧操作空间，尤其是相邻两个端口之间的间距，要保证扳手可以顺利卡入端口的施力位置，避免因为空间不足导致无法拧紧，或者拧紧过程中磕碰相邻的其他管路部件。另外在管路排布时，要考虑三通本身的长度尺寸，提前核算管路的下料长度，避免因为三通的接入导致整体管路尺寸出现偏差，尤其是在密集排布的管路组中，要提前预留三通的安装位置，避免和其他管路、支架产生干涉。

从实际使用的功能特性来看，黄铜材质本身的切削性能较好，所以这类三通的螺纹加工精度更容易保证，螺纹的牙型饱满，没有缺牙、断牙的问题，和外螺纹管件连接时的啮合贴合度高，密封可靠性强。同时黄铜的硬度适中，在连接拧紧时，螺纹表面可以产生微量的弹性变形，填补螺纹之间的微小间隙，进一步提升密封效果，不会像硬度过高的金属管件那样，因为螺纹无法产生适配变形导致密封不严出现渗漏。另外黄铜的化学性质稳定，对于普通的自来水、压缩空气、低压润滑油、常见制冷剂等介质都有较好的耐受性，不会和这些介质产生反应析出杂质，也不会被介质腐蚀导致壁体变薄破损，正常工况下的使用寿命可以达到数十年，基本可以和配套管路的使用寿命保持一致，减少后期管路维护更换的成本。

在建模设计的过程中，这类管件的建模重点在于内腔交汇位置的过渡处理，以及螺纹特征的标准化，建模时需要先确定三个端口的通径、螺纹规格、壁体厚度这些核心参数，再通过放样或者布尔运算的方式处理交汇位置的内腔曲面，保证内腔曲面顺滑无突变，避免出现建模导致的直角拐角，影响实际流体通过的效果。外壁的结构要注意壁厚的均匀性，尤其是交汇位置的壁体不能出现过薄的区域，否则会导致零件强度不足，承压能力下降。端口的螺纹特征如果是用于实际生产的模型，需要严格对应管螺纹的标准参数，包括牙距、牙型角、有效螺纹长度等，保证加工出来的零件可以和标准外螺纹配件顺利配合，如果是用于装配示意的模型，也需要保证螺纹的大径小径尺寸符合标准，避免在虚拟装配时出现干涉或者配合间隙不合理的问题。另外外壁的过渡圆角也要符合实际加工工艺，不能出现无法脱模或者无法加工的锐角结构，保证模型可以直接对接后续的铸造、机加工生产流程。
