适配AT-125设备的四爪独立卡盘结构

在普通车床、小型回转加工设备的日常装夹作业里，不规则截面、偏心结构的工件装夹一直是三爪自定心卡盘难以覆盖的场景，这款带适配结构的四爪独立卡爪卡盘，正是针对这类非规则工件装夹需求设计的配套夹具，可直接匹配AT-125型多用途加工设备的主轴安装端，无需额外制作过渡连接盘即可完成装配。从实际加工场景来看，车间里加工方形毛坯、偏心轴类件、不规则轮廓的铸锻件时，单动四爪卡盘的每个卡爪都可以独立调整径向位置，能根据工件的实际外形找正装夹中心，相比自定心卡盘的适配范围更广，而这款卡盘自带的适配结构，直接对应AT-125设备的主轴连接尺寸，省去了用户自行测量主轴端径、定位止口、连接螺栓孔位再加工适配盘的工序，能直接完成装机使用。

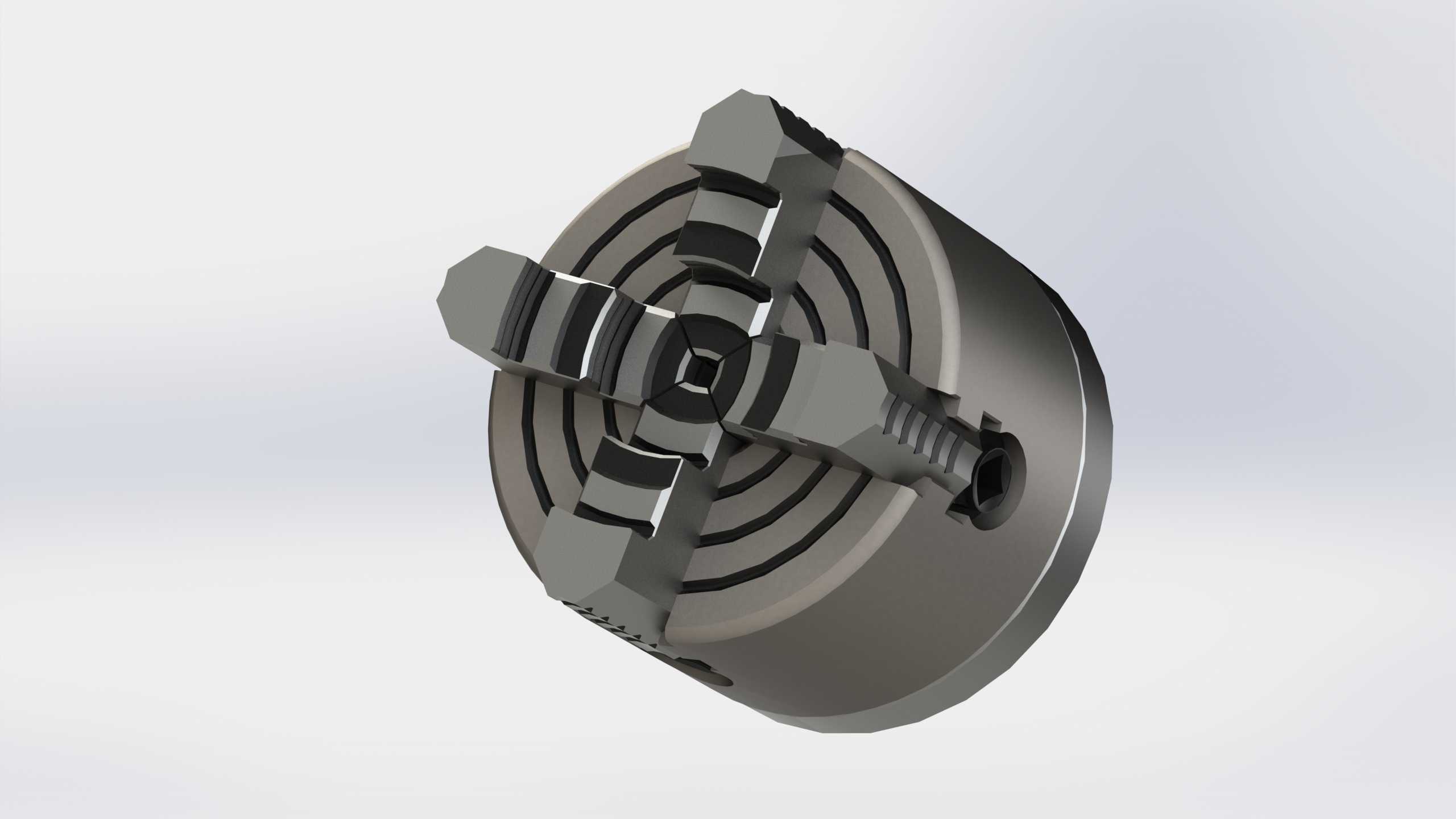

从结构设计逻辑来看，这款卡盘的本体采用盘式壳体结构，四个卡爪沿圆周90°均匀分布，每个卡爪都配套独立的丝杆调节机构，转动单个卡爪对应的调节方头时，可单独驱动该卡爪沿盘体的径向导轨做直线进给，四个卡爪的运动互不干涉，既可以实现工件的偏心装夹，也能通过逐个找正的方式，将不规则外形工件的加工中心调整到与主轴回转中心重合的位置。卡爪的夹持面采用了阶梯式齿形结构，不同的阶梯位置可以适配不同直径范围的工件，齿形结构能增大夹持面与工件表面的摩擦力，避免重切削工况下工件出现打滑移位的问题。卡盘本体上的环形同心刻度槽，能为操作人员调整卡爪位置提供参考，快速判断每个卡爪的伸出量是否对称，缩短找正工件的辅助时间。

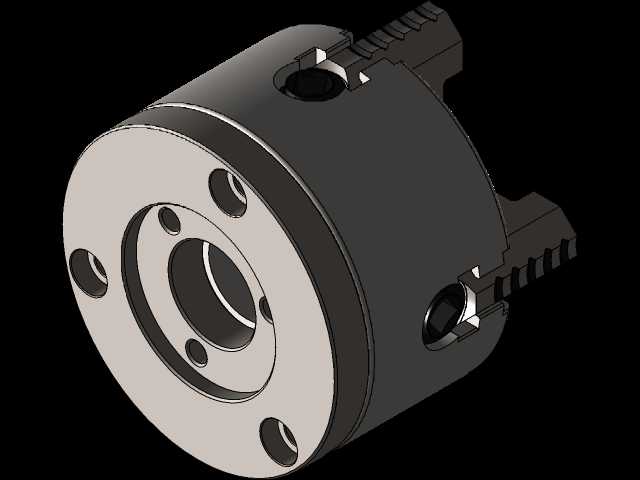

在安装边界尺寸上，这款卡盘的盘体外径、后端定位止口的直径与深度、连接螺栓的孔位分布都完全匹配AT-125多用途机器的主轴安装端面，装配时只需将卡盘后端的止口对准主轴端的定位凸台推入，再拧紧对应规格的连接螺栓即可完成固定，安装后卡盘的回转端面跳动、径向跳动都能满足常规金切加工的装夹精度要求，不需要额外做刮研修正。适配结构与卡盘本体采用一体化设计，没有额外的拼接连接面，避免了分体式适配盘长期使用后出现连接松动、精度衰减的问题，整体刚性更能承受断续切削、大切深加工带来的切削载荷。

从实际使用的功能特性来看，这款卡盘除了能装夹常规的圆形棒料外，针对方形、矩形、不对称轮廓的毛坯件，四个独立卡爪可以根据工件的外形轮廓分别调整夹持位置，哪怕工件的中心与外形几何中心不重合，也能通过调整单个卡爪的进给量，将需要加工的部位中心对准主轴回转中心，完成偏心孔、偏心轴类特征的加工。卡爪的调节丝杆采用梯形螺纹传动，具备自锁特性，装夹工件后不会因为切削振动出现卡爪松动移位的问题，夹持稳定性可靠。卡盘的外露运动部件都做了圆滑过渡处理，高速回转时不会产生过大的风阻，也能避免操作人员误触转动部件造成安全隐患。

在建模还原的过程中，卡盘盘体的内部丝杆安装槽、卡爪与导轨的配合面、调节方头的尺寸都按照Sanou K72-80卡盘的实际测绘参数做了等比例还原，每个卡爪的齿形间距、阶梯高度都与实物保持一致，后端的适配连接结构完全对应AT-125设备的主轴接口尺寸，模型的装配关系完整，可直接用于设备的整机装配干涉检查、加工工艺模拟、夹具选型参考，也能作为小型机床改装、专用夹具设计的参考原型，帮助结构设计人员快速完成卡盘与设备主轴的匹配验证，减少前期测绘、建模的重复工作量。
