双叶枪式RC航模遥控器精细结构建模

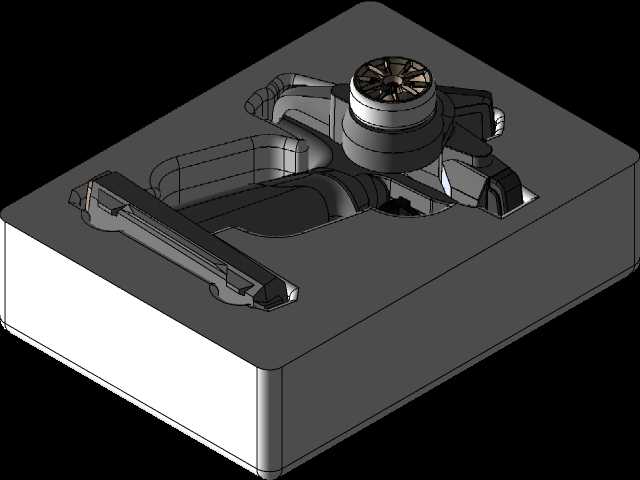

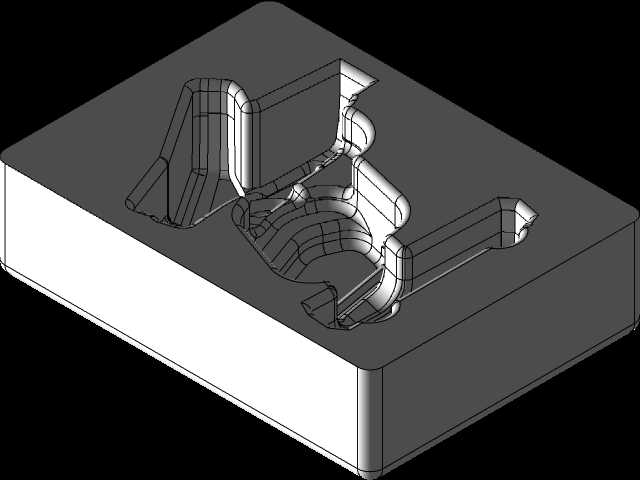

这款枪式RC发射机的建模，最初的落地需求是为外出携带的设备手提箱定制适配的泡沫内衬，因此整个建模过程完全围绕实物测绘的真实尺寸展开，没有做任何艺术化夸张处理，所有曲面、凸起、接口位置都和实物保持1:1的对应关系，能直接导入泡沫切割、内衬雕刻的加工流程使用，不需要二次修正尺寸。

从实际应用场景来看，这类枪式RC发射机是车模、船模爱好者最常用的操控设备，和板控相比，枪式结构单手握持的贴合度更高，拇指操控转向轮、食指扣动油门扳机的操作逻辑更符合直觉，在户外场地跟车操控、短距离竞速类项目里，手腕转动的转向反馈比板控的摇杆操作更跟手，长时间握持的疲劳度也更低。建模过程中特意还原了握把部分的微弧收腰造型，这个弧度是贴合成年人手掌自然握持的曲线做的，从底座到转向轮中心的握持高度，刚好能让手腕保持自然放松的角度，不会出现手腕悬空或者过度弯折的情况，实际测绘时这个握把的厚度在最窄处只有32mm，最宽的底座部分为了容纳电池仓和射频模块，做到了68mm的宽度，放置在平面上时的重心刚好落在底座中心位置，不会出现侧翻的情况。

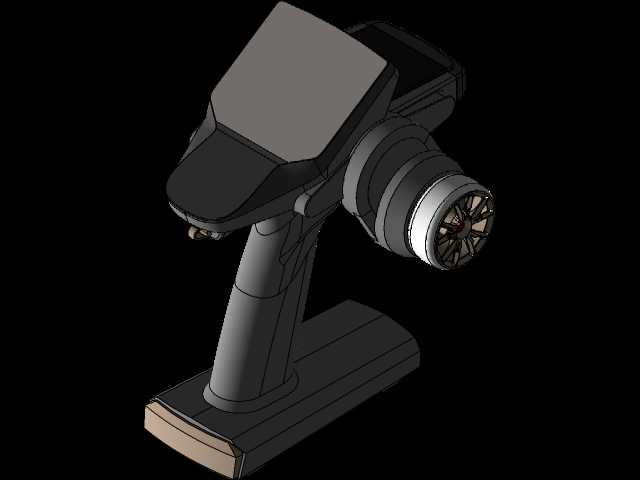

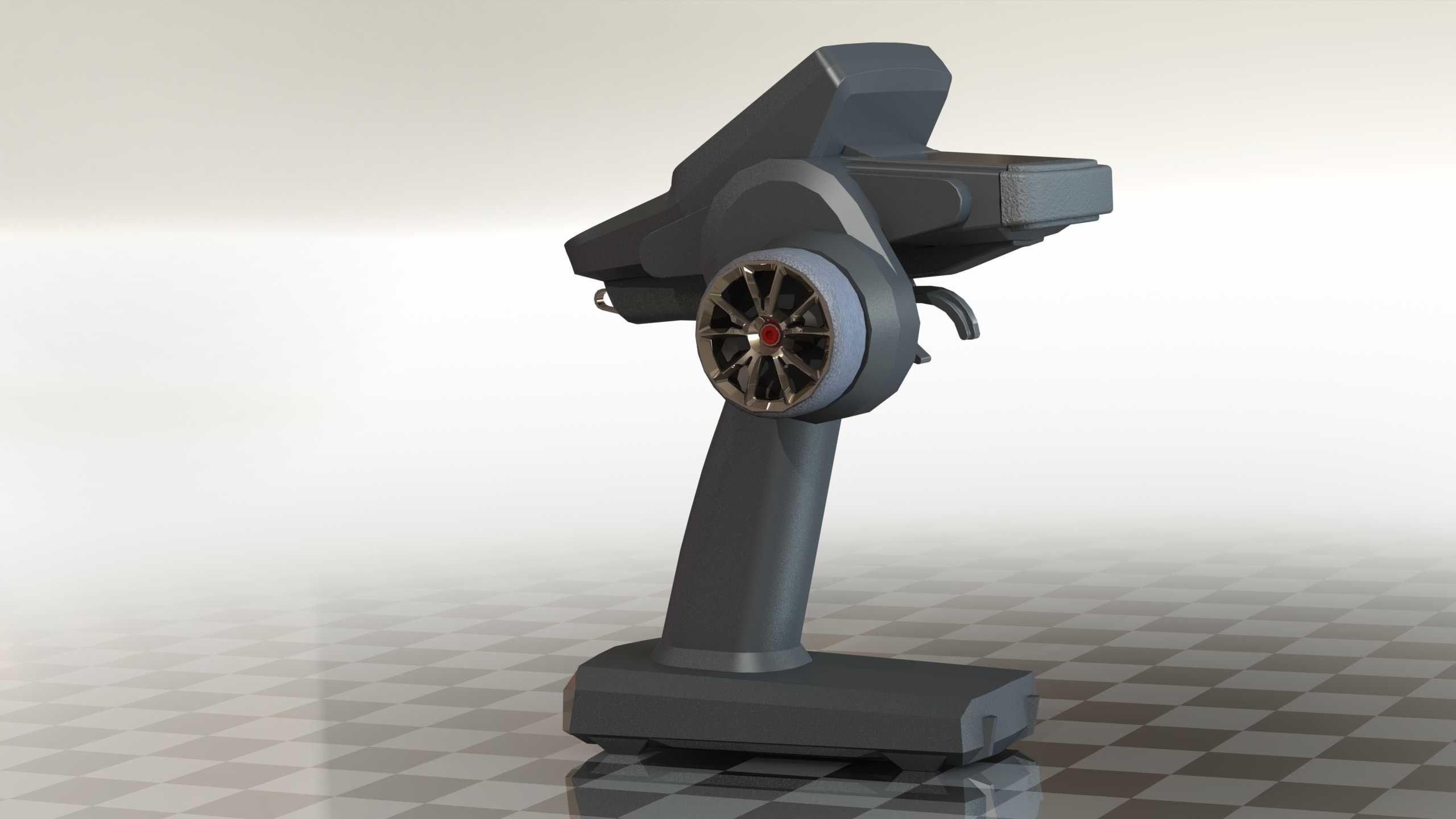

转向轮部分的建模做了细节还原，轮圈的多辐条造型、中心的定位凹点、轮面的防滑纹理都和实物一致，转向轮和主体连接的支架部分预留了转动间隙，实际结构里这个转向轮的左右转动行程是左右各45度，带有段落阻尼结构，建模时保留了支架和主体之间的装配间隙，能直观看到转动副的活动边界，方便后续做操控结构的运动仿真。油门扳机的位置在握把前侧，是向内凹陷的弧形结构，刚好贴合食指第一关节的弯曲弧度，扳机和握把之间的留空距离是18mm，戴薄款户外手套操作也不会出现卡滞，扳机的转动轴位置做了隐藏式处理，从外观上看不到外露的转轴结构，这也是这类高端RC遥控器的典型设计特征。

主体上半部分的造型做了多段切面处理，不是规则的长方体，顶部靠后的位置有轻微的向后凸起，用来容纳内置的射频天线和信号处理模块，前端的平直切面是预留的显示屏和按键安装位，建模时保留了这个平面的安装基准，后续如果要做面板开孔、屏幕装配的结构设计，可以直接提取这个平面作为草图基准。底座部分的造型做了圆角过渡，所有边角的R角都在3mm以上，没有尖锐的棱角，一方面是握持时不会硌手，另一方面放在收纳箱里也不会刮蹭其他设备，底座底部的四个边角位置预留了防滑胶垫的安装凹位，凹位深度1.2mm，和常用的3mm厚防滑胶垫压缩后的厚度匹配，放置在光滑桌面时不会打滑。

从安装边界来看，整个模型的最大外轮廓尺寸，长度方向从扳机最前端到底座最后端是182mm，宽度方向从转向轮最外侧到主体另一侧是117mm，高度方向从底座底面到主体最高处是215mm，所有外凸的结构比如扳机、转向轮、侧面的微调拨片都在这个轮廓范围内，没有超出的部分，做收纳内衬设计时，直接按照这个外轮廓做挖槽就可以，不需要额外预留避让空间。侧面的微调拨片位置也做了还原，拨片突出主体表面的高度是4mm，相邻拨片的间距是12mm，刚好能容纳指尖操作，不会出现误触的情况。

建模过程中所有的分型线位置都和实物保持一致，主体上下壳的分型线沿着侧面的中线位置走，在转向轮支架、握把过渡的位置做了随形的曲面偏移，没有出现生硬的直线转折，这部分的细节还原主要是为了后续如果做外壳的复刻生产、或者定制改装外壳时，可以直接提取分型面作为模具设计的基准，减少逆向测绘的工作量。握把表面虽然没有做防滑纹理的精细建模，但保留了握把区域的曲面基准，后续需要添加橡胶防滑层、或者做表面晒纹处理时，可以直接提取这个曲面作为特征面，不需要重新构建曲面。

对于结构设计从业者来说，这个模型除了用来做收纳内衬的加工参考，还可以作为手持类遥控设备的造型参考，枪式遥控的握持人机工程、操控部件的位置布局，都是经过几十年的市场验证优化出来的，做同类型的工业遥控、特种作业遥控设备的造型设计时，可以直接参考这个布局的尺寸比例，调整功能模块的位置就能快速出方案，不需要从零开始做人机工程的验证。另外模型的所有曲面都是G2连续的过渡，没有碎面、尖角的问题，导入到不同的三维软件里做编辑、格式转换时，不会出现破面、特征丢失的情况，能直接用于后续的结构深化、3D打印手板验证等工作流程。
