长条形液冷散热冷却器壳体结构设计

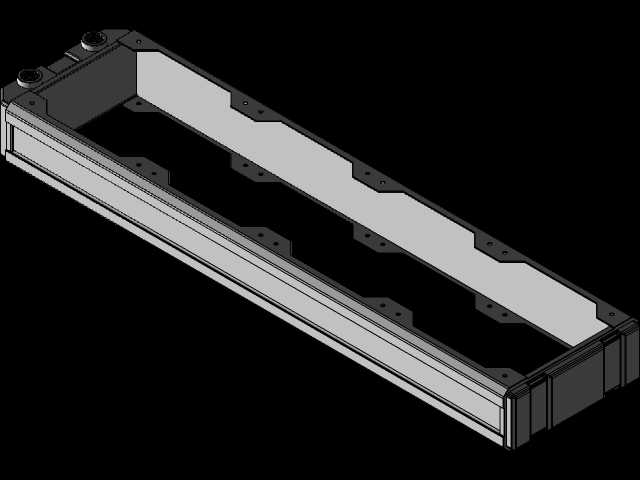

这款长条形冷却器壳体，主要面向高功率密度电控模组、储能电池簇、工业伺服驱动柜这类需要持续均匀散热的场景，在实际产线配套里，这类结构往往承担着密封冷却流道、承载发热元件、对接外部管路的多重作用，和常规翅片式风冷散热不同，这类液冷结构的壳体本身就是流道边界的一部分，对密封可靠性、平面度、安装位的位置度要求都更高。从结构设计逻辑来看，整个壳体采用分段式拼接钣金结构，主体腔体为长直矩形截面，侧边预留的两组快插接头安装位，分别对应冷却介质的进、出通路，腔体内侧的阶梯型挡边结构，一方面是用来嵌装密封胶条，避免冷却介质渗漏，另一方面也为内部的流道隔板提供定位支撑，保证冷却介质在腔体内按照预设的S型路径流动，避免出现流动死区导致局部散热不均。壳体上表面均匀分布的多组安装孔位，是直接用来贴合固定发热功率器件的，孔位的排布完全匹配主流功率模块的安装孔距，安装面的平面度公差控制在0.1mm以内，保证发热器件和壳体接触时不需要额外过多填充导热介质就能实现良好的热传导，降低接触热阻。在安装边界上，整个壳体的长度方向适配标准19英寸机柜的内部安装纵深，宽度方向预留了侧边固定耳的安装空间，不需要额外做结构改造就能直接固定在机柜的立柱横梁上，两端的端盖采用螺栓锁紧的可拆卸结构，方便后期清理流道内部的水垢或者杂质，不需要整体拆解散热回路就能完成维护。设计过程中特意在壳体的弯折位置做了加强筋结构，因为长条形钣金件在长期承受流道内部水压的时候，容易出现侧壁鼓胀变形的问题，这些分布在腔体弯折处的点状压铆加强位，能在不增加整体壁厚的前提下提升壳体的结构刚度，避免长期带压运行出现形变导致密封失效。和传统的铸造冷却器壳体相比，这种钣金拼接的结构重量更轻，加工周期更短，在小批量定制化的散热场景里适配性更强，不需要开模就能快速调整长度方向的尺寸，适配不同功率等级的发热模组。实际应用中，这类冷却器壳体往往搭配乙二醇水溶液或者绝缘冷却油使用，工作压力通常不超过0.6MPa，所以在密封槽的设计上采用了梯形截面的胶条槽，胶条压缩量控制在30%左右，既能保证密封效果，又不会因为压缩量过大导致端盖装配时出现翘曲。壳体外侧的黑色喷涂处理，一方面是提升钣金件的防锈耐腐蚀能力，另一方面也起到一定的绝缘作用，避免和机柜内部的其他带电部件出现短接风险。在流道设计上，内部的隔板和壳体侧壁采用满焊连接，焊缝位置都做了打磨平处理，不会出现凸点影响发热元件的贴合安装，每段流道的通流截面经过计算，保证冷却介质在流道内的流速控制在1.2m/s左右，既能保证足够的换热效率，又不会因为流速过快导致流道冲蚀或者压损过大。对于结构设计从业者来说，这类冷却壳体的建模重点在于安装孔位的位置度约束、密封槽的尺寸公差匹配、以及钣金折弯的展开系数计算，实际建模时需要提前考虑钣金折弯的避让间隙，避免拼接时出现干涉，同时要预留焊接变形的补偿量，保证最终装配后安装面的平面度满足使用要求。在设备选型配套时，需要注意确认壳体的接口螺纹规格和现场管路的匹配性，以及整体的流道容积是否匹配冷却循环泵的流量参数，避免出现供液不足导致散热效率下降的问题。
