燃油喷射装置爆炸结构三维建模

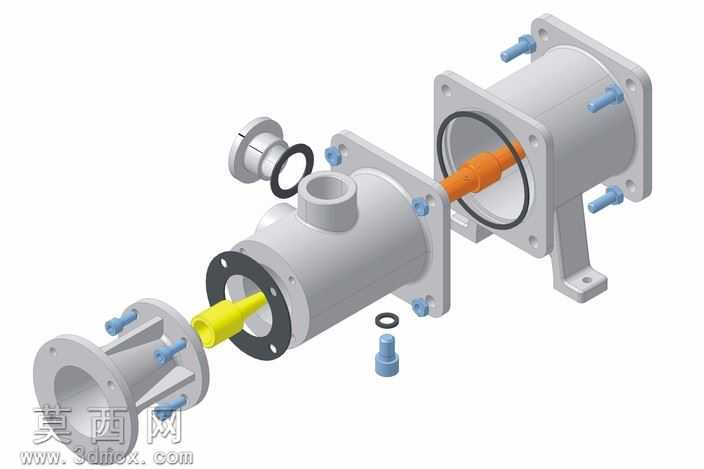

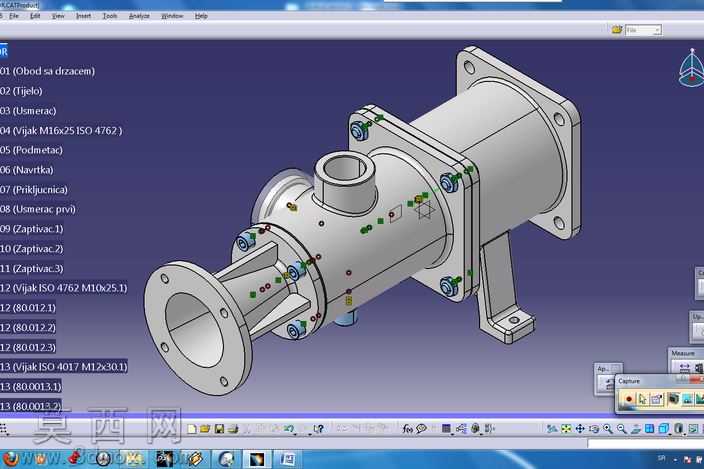

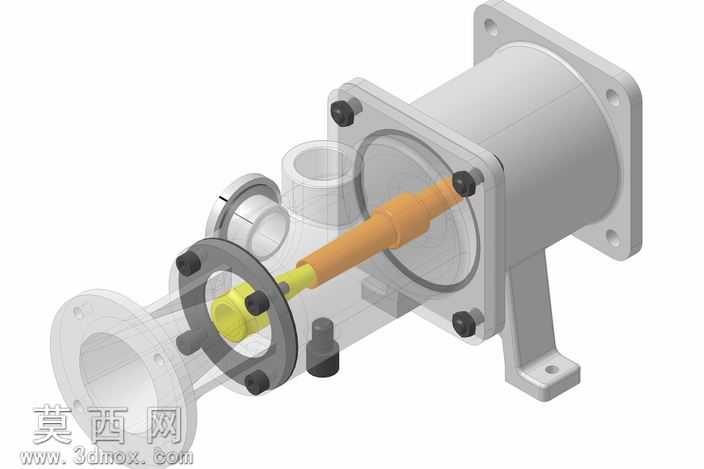

本作品为燃油喷油器的爆炸展示三维模型，建模过程严格遵循机械装配逻辑，先完成各独立零件的参数化建模，再按照实际装配顺序拆解排布，清晰呈现部件的组装层级与配合关系。建模阶段对主体壳体采用拉伸、切除、倒角等基础特征组合完成，精准还原法兰安装面的螺栓孔位、定位凸台、支撑脚的结构尺寸，保证安装基准的形位公差符合机械设计规范；对内部的阀芯、喷杆等流体通路零件，采用旋转特征构建主体流道形态，再通过扫描切除完成细小喷孔的细节刻画，还原燃油喷射的通路结构。密封件部分单独建模O型密封圈、密封垫片，按照实际装配位置放置在壳体对接端面，直观展示静密封的安装位置与密封形式；紧固件部分还原了内六角螺栓、定位销的标准件形态，按照法兰周向的排布位置逐一放置，清晰呈现部件的紧固连接方式。渲染阶段采用哑光金属材质赋予主体壳体，还原金属铸件的质感；对内部阀芯、喷杆采用亮色区分，突出内部功能部件的形态；密封件采用黑色橡胶材质，紧固件采用镀锌金属质感，不同材质的区分让各零件的功能属性一目了然。爆炸视图的拆解距离经过合理调整，既保证每个零件都能完整展示不被遮挡，又能通过对齐的装配轴线清晰体现零件间的装配对应关系，让观看者可以快速理解整个喷油器的组装逻辑、各零件的配合位置，以及密封、紧固结构的设计思路，完整呈现了这类流体喷射部件的典型机械结构特征。
