丹佛掘金队立体标识造型结构设计

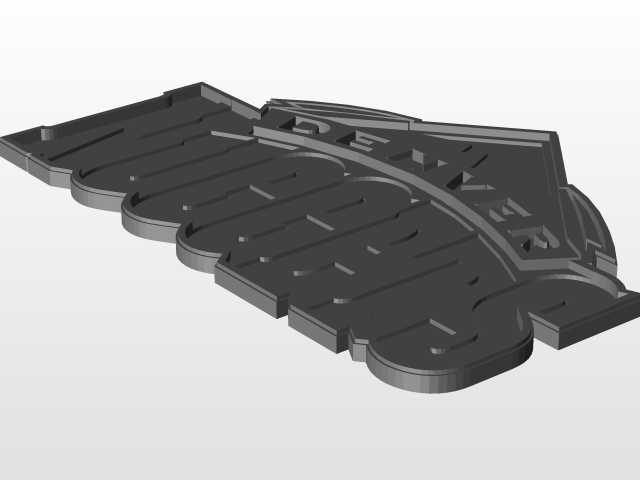

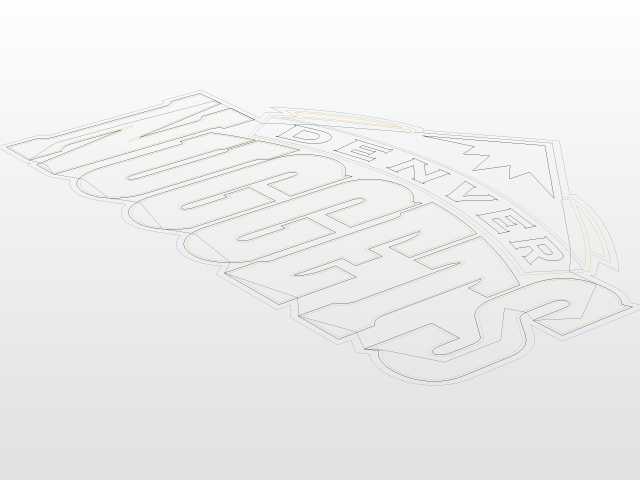

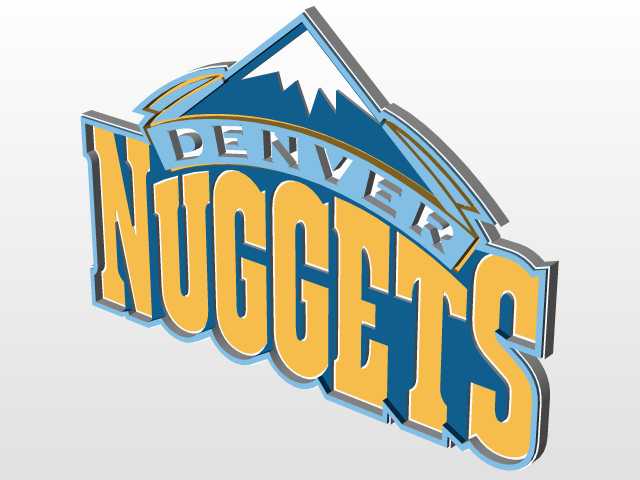

该立体标识造型可适配多类线下场景的实体制作需求，在体育场馆周边导视系统、球迷周边文创产品生产、商业空间主题装饰、赛事活动现场美陈布置中都能作为核心视觉载体使用，区别于平面印刷标识，立体结构能在不同光照角度下呈现更具层次感的视觉效果，适配近距离观赏与远距离识别的双重需求。从实际功能层面看，该造型在实体加工时可根据安装场景选择不同加工工艺，小尺寸版本可采用亚克力切割粘接、UV打印覆层工艺制作桌面摆件、胸牌、冰箱贴类周边产品，大尺寸版本可采用金属钣金折弯焊接、玻璃钢翻模工艺制作外墙标识、场馆立牌、活动背景装置，结构本身预留的平整安装基面可适配粘接、螺栓固定、悬挂等多类安装方式，无需额外设计复杂转接结构。设计过程中首先对原平面标识的轮廓线条做了等比例拉伸处理，针对字母与雪山图形的叠层关系做了层级差设定，最外层轮廓做了0.8mm的圆角包边处理，避免实体加工后出现锐边划伤风险，同时不同层级之间的高度差控制在3-12mm区间，既保证光影下的立体层次，又不会因层级差过大导致积灰、清洁难度提升的问题。针对标识中“DENVER”字样所在的弧形飘带结构，设计时做了曲面顺滑过渡处理，所有曲面的G1连续公差控制在0.02mm以内，避免数控加工时出现刀路顿挫、表面凹凸的问题，字母“NUGGETS”作为视觉核心，做了15°的斜向拔模角度，适配注塑、压铸类批量生产工艺的脱模需求，字母边缘的描边结构与主体字身做了一体化合并处理，减少拼接缝隙带来的后期打磨工作量。外形尺寸方面，该模型采用1:10的基准比例做参数化建模，基准版本整体宽度为220mm，整体高度为180mm，整体最大厚度为25mm，安装基面的平面度公差控制在0.1mm以内，可直接贴合在平整墙面、亚克力板、金属底板上，若需适配不同安装场景，可通过整体缩放参数调整尺寸，缩放过程中所有圆角、拔模角度、层级差参数会按比例同步适配，不会出现结构变形、特征丢失的问题。针对不同加工工艺的适配性，设计时将模型拆分为三个可分离的结构层：最底层的轮廓包边层、中间的雪山与飘带结构层、最表层的主体字母层，分层结构既方便不同颜色部分的分色喷涂、电镀处理，也可在某一层出现加工损坏时单独替换，降低生产损耗。考虑到户外使用场景，模型所有外露的拼接缝隙都做了0.3mm的密封槽预留，安装时可填充密封胶实现防水防尘效果，表层结构的边缘做了微小的倾斜导水角度，避免雨天积水残留导致的饰面老化问题。在建模细节处理上，所有曲面的曲率都做了均匀化调整，避免出现局部曲率突变导致的反光不均问题，标识上的所有文字轮廓都做了尖角钝化处理，最小圆角半径不小于0.5mm，既符合加工工艺的最小刀具半径要求，也能避免使用过程中尖角磕碰掉漆的问题。对于需要做发光效果的应用场景，模型的字母层与飘带层之间预留了2mm的灯带安装槽，可嵌入软质LED灯带，光线可通过层级之间的缝隙透出，实现背光发光效果，无需额外破坏整体结构做开槽处理。
