犹他爵士主题立体标识造型设计

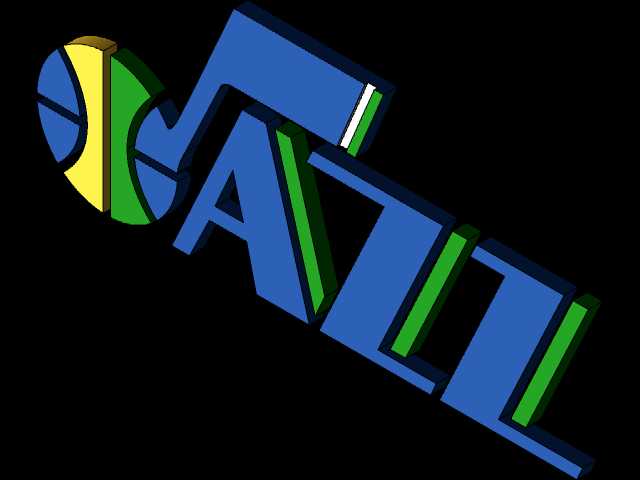

　　做这类体育主题立体标识的三维结构设计，最先要考虑的是落地场景的适配性，不管是线下球迷空间的墙面装饰、体育场馆周边的导视立牌，还是篮球主题商业空间的美陈装置，这类立体标识的结构强度、安装适配性都是设计阶段要提前落地的核心点。从结构拆分来看，整个造型分为左侧篮球图形模块与右侧立体字母模块两个独立装配单元，两个单元之间预留2mm的装配定位间隙，既可以拆分运输减少大件物流的磕碰风险，也能在现场安装时通过背部的定位销快速对齐拼接，降低现场施工的对位难度。篮球图形模块采用分层堆叠结构，最外侧的蓝色球面分割块做15mm的凸起厚度，中间黄色、绿色的分色块做10mm的凸起厚度，通过厚度差形成自然的视觉层次，不需要额外做表面分色的凹凸槽，

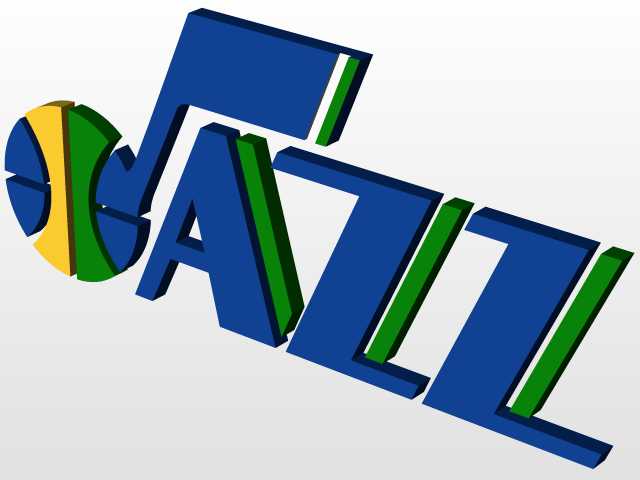

　　后期做漆面处理时可以直接依托厚度差做遮蔽分色，减少喷涂工序的复杂度。右侧的立体字母模块采用斜向拉伸结构，拉伸方向与水平方向呈22度仰角，拉伸厚度统一设置为40mm，字母的侧边做1mm的倒角处理，避免尖角在运输安装过程中出现磕碰崩边，同时也能减少安装人员被锐角划伤的风险。字母表面的绿色装饰条采用嵌入式结构，在蓝色字母主体的对应位置开出深度8mm的嵌槽，绿色装饰条加工完成后通过结构胶嵌入槽内，相比直接在表面粘贴饰条的工艺，嵌入式结构能避免长期使用后饰条起翘脱落的问题，适配户外场景下的耐候使用需求。安装边界的设计上，整个造型的背部预留统一高度的挂装槽，挂装槽距离造型顶部边缘80mm，槽宽设置为6mm，适配市面上常规的膨胀螺丝挂装结构，

　　不管是安装在石膏板墙面、实体砖墙还是木质背板上，都不需要额外定制挂装配件。如果是作为落地立牌使用，只需要在造型底部加装100mm高的金属支撑底座，底座与造型主体通过底部预留的M4螺纹孔连接，不需要对主体结构做额外改动，实现一套模型适配挂装、落地两种安装场景。结构强度校核方面，整体采用空心薄壁结构，壁厚设置为5mm，在字母的转角、篮球模块的拼接位置内部增设2mm厚的加强筋，既可以控制整体重量，避免大尺寸制作时整体过重导致安装脱落，也能保证1.2米以下尺寸的造型在日常使用中不会出现结构变形。表面处理的适配设计上，所有外露面都做了脱模斜度处理，如果采用亚克力切割粘接、3D打印、玻璃钢翻模或者金属钣金焊接工艺，

　　都能直接依托现有模型出加工路径，不需要额外修改结构。比如采用亚克力工艺时，每个分层的轮廓都可以直接导出切割路径，粘接时的定位凸台已经在模型中预留，工人不需要额外做对位标记就能快速粘接；如果采用金属钣金工艺，字母的折弯边预留了1.2倍板厚的折弯系数，折弯后不会出现板材开裂或者尺寸偏差的问题。考虑到这类标识经常会用在灯光装饰场景，模型内部预留了宽度15mm的灯带安装槽，槽位设置在造型背部距离外边缘20mm的位置，安装LED灯带后光线可以从造型与墙面的间隙中透出，形成背光效果，不需要额外在造型表面开孔破坏整体视觉完整性。在细节处理上，篮球表面的分割线条采用0.5mm的阴刻槽处理，后期填色时可以直接将颜料填入槽内，不会因为日常擦拭导致线条模糊，字母边缘的倒角大小经过反复调整，既不会因为倒角过大显得造型臃肿，也不会因为倒角过小失去边缘的圆润质感，在不同距离的视觉观感下都能保持清晰的轮廓识别度。
