巴伊亚埃斯波特俱乐部立体徽章造型设计

这款立体徽章造型的三维设计，最初的需求场景来自体育场馆周边的标识装饰、球迷周边衍生产品的开模打样环节，不少线下球迷俱乐部在做线下观赛活动的场地布置时，也会采用这类立体标识作为墙面装饰、活动打卡点的核心视觉元素，甚至部分定制类球迷周边生产厂商，会直接基于这类三维结构做金属压铸、亚克力注塑、3D打印的生产前结构验证。从实际用途来看，这类立体标识区别于平面印刷的队徽，具备更强的视觉层次感，既可以单独作为纪念章、摆件的结构原型，也可以嵌入到球迷用品比如助威牌、纪念相框、俱乐部周边文创产品的表面作为立体装饰结构，部分体育场馆的荣誉墙建设中，也会采用等比例放大的该类结构作为墙面浮雕构件。

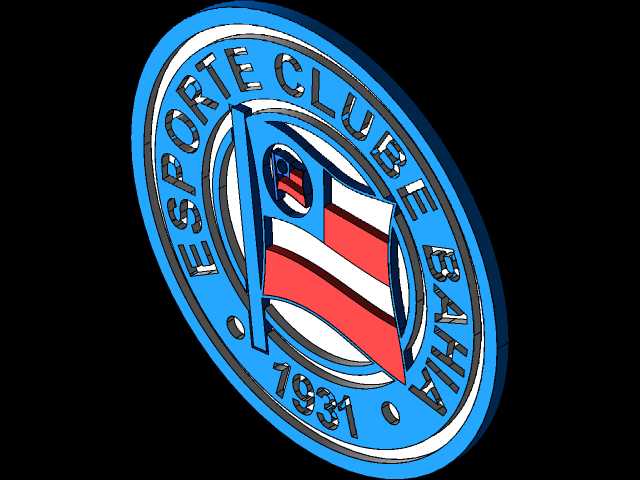

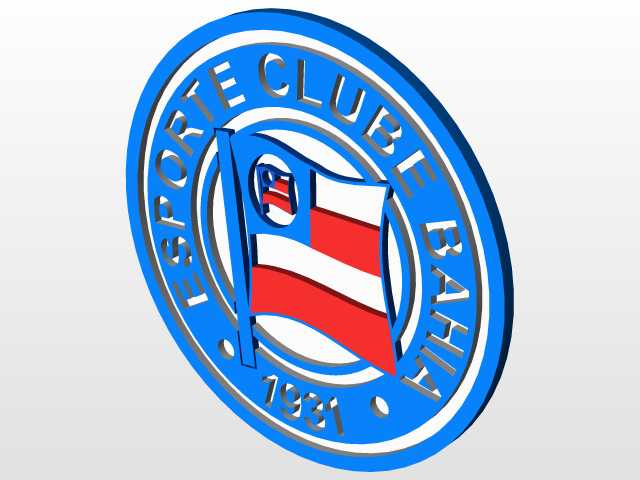

在功能特性的设计上，整个徽章采用圆形外轮廓的基础结构，外边缘做了等宽的凸起围边设计，围边的高度控制在整体厚度的三分之一，既能够保证整个徽章外轮廓的结构强度，在后续开模生产时也能更好地实现脱模，避免边缘尖角位置出现填充不足的工艺缺陷。围边内侧的环形文字区域，每个字母都做了独立的凸起造型，字母的侧壁做了1.5度的拔模斜度，适配绝大多数压铸、注塑以及FDM3D打印的工艺要求，不需要后续额外做结构修正就能直接用于生产。徽章中心的旗帜元素，采用分层叠加的结构设计，旗帜的红白蓝三色区域分别对应不同的凸起高度，旗帜边缘的褶皱造型做了平滑的曲面过渡，没有尖锐的棱角，既还原了旗帜飘动的视觉效果，也避免了后续生产过程中出现应力集中导致的结构断裂问题。徽章下方的年份数字区域，和环形文字保持相同的凸起高度，数字的笔画宽度做了统一的尺寸约束，最小笔画宽度不小于1.2毫米，保证在缩小制作成小尺寸纪念章的时候，不会出现笔画粘连、细节丢失的问题。

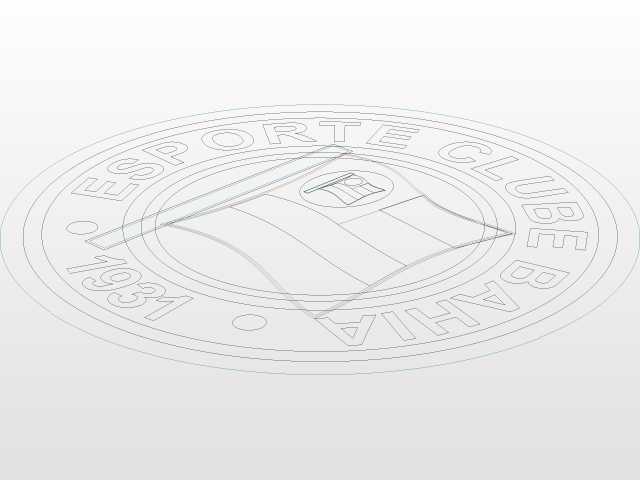

设计思路上，整个模型完全参照巴西巴伊亚埃斯波特俱乐部的官方队徽视觉规范做立体还原，首先确定整体的圆形基准面，以圆心为中心做环形阵列排布外围的文字元素，保证每个文字的弧度和外轮廓完全匹配，不会出现文字偏移、弧度错位的问题。中心的旗帜元素先绘制平面轮廓线，再通过曲面拉伸、偏移的方式做出分层的立体效果，旗帜上的小型徽章图案，同样按照等比例缩放做立体凸起处理，保证小尺寸下的细节辨识度。整个模型的背面做了平整的安装基准面，基准面上预留了两个直径2毫米的安装定位孔，孔位间距根据整体徽章的直径做对称排布，既可以用于穿挂绳做成纪念挂章，也可以通过定位孔打胶或者上螺丝，将徽章固定在墙面、展示架或者其他文创产品的表面。

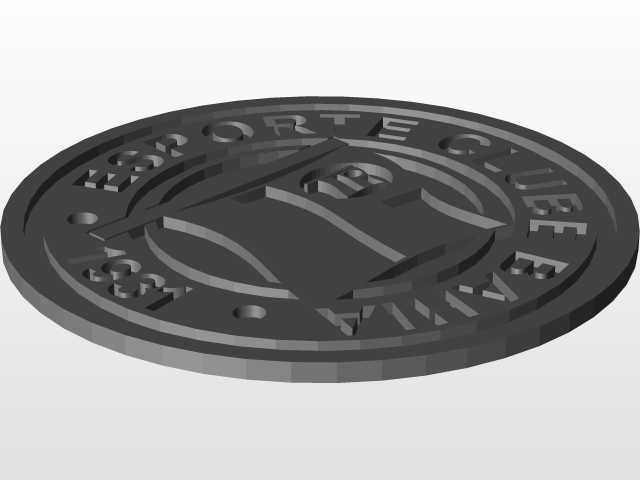

外形尺寸方面，模型默认的基准直径为120毫米，整体厚度为8毫米，其中外边缘围边的凸起高度为2.5毫米，环形文字和年份数字的凸起高度为1.8毫米，中心旗帜区域的最高凸起高度为4毫米，形成从外到内逐步升高的视觉层次，安装边界上，因为背面是完全平整的基准面，安装时只需要预留直径122毫米、深度9毫米的安装空间即可，不需要额外预留避让空间，不管是嵌入式安装还是表面粘贴安装都能适配。如果需要制作不同尺寸的衍生产品，只需要按照等比例缩放整个模型即可，所有的拔模斜度、结构壁厚都会按照比例同步缩放，不会出现结构失效的问题，比如制作成30毫米直径的小型胸针时，最小的笔画宽度依然能保持0.3毫米以上，完全符合金属冲压、亚克力雕刻的工艺要求。在结构壁厚的设计上，所有凸起结构的最小壁厚都控制在1毫米以上，背面的基准面壁厚为2毫米，保证整个结构在日常使用过程中不会因为轻微的碰撞、挤压出现变形或者断裂，即使采用PLA材质3D打印，也能具备足够的结构强度，不需要额外添加支撑结构就能完成打印，大幅降低生产制作的成本和后期处理的工作量。
