米内罗竞技俱乐部盾形标识立体造型

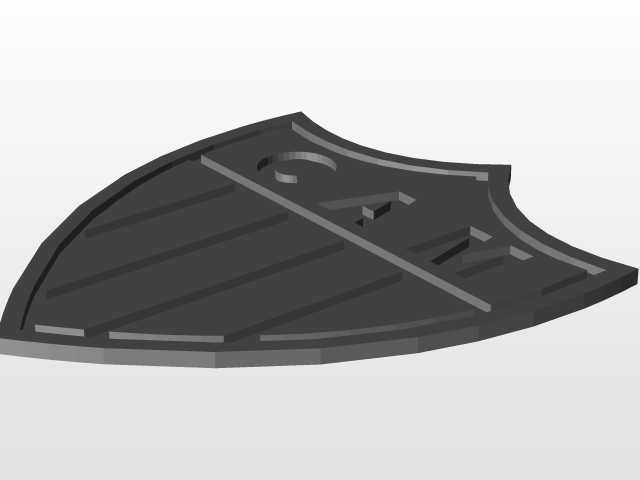

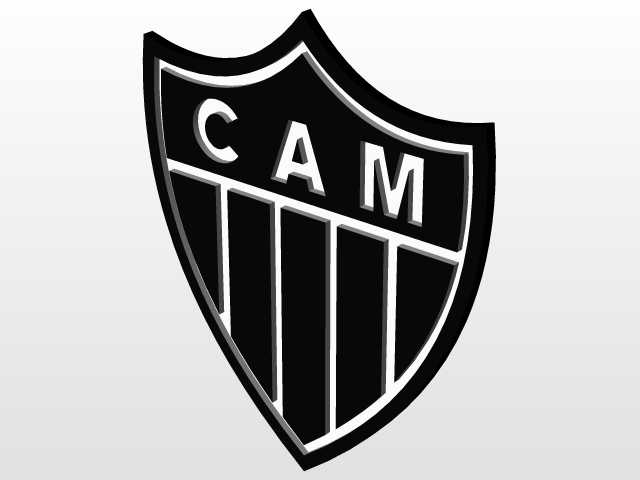

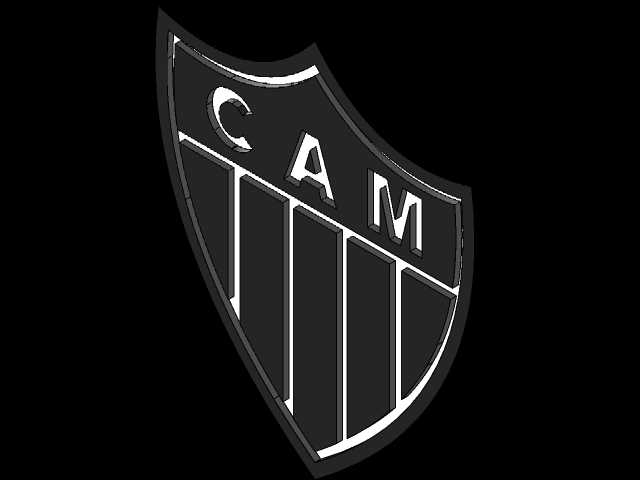

　　这款立体标识造型的设计，最初是面向体育周边衍生品开发、场馆标识装饰、球迷文创产品生产场景做的结构落地，区别于平面印刷的队徽，立体结构能适配更多实体应用场景，比如俱乐部主场的墙面嵌入式标识、球迷周边的金属纪念徽章开模参考、官方文创产品的浮雕结构打样、线下球迷活动的立体展示道具制作，都可以直接基于这个三维结构做后续的工艺适配。从结构设计思路来看，整体采用盾形外轮廓作为基础承载，外边缘做了等宽的凸起包边处理，包边的圆角过渡经过反复调整，既避免锐边带来的加工、使用安全隐患，也能在视觉上强化标识的轮廓辨识度，哪怕在远距离观看场景下，也能快速识别出盾形的基础形态。标识内部的字母与竖条结构，采用分层凸起的设计逻辑，最外层的包边凸起高度最低，

　　内部的竖条分隔结构凸起高度居中，上方的CAM三个字母做最高的凸起处理，通过不同的高度差形成自然的光影层次，不需要额外做色彩区分，仅靠结构本身的光影就能呈现清晰的标识内容，这种设计也适配多种无涂装的加工工艺，比如金属蚀刻、CNC精雕、亚克力层叠粘接、3D打印直接成型，都能完整呈现标识的识别特征。在安装边界的考量上，整体造型的背部做了平整化处理，没有多余的凸起结构，不管是采用背胶粘贴、螺丝固定、卡槽嵌入式安装，都能和安装基面完全贴合，不会出现缝隙过大、安装不稳的问题。外轮廓的尺寸比例严格遵循原版队徽的视觉比例，没有做随意的拉伸变形，保证标识的识别准确性，边缘的所有转角都做了R角处理，在做冲压、压铸类模具开发的时候，

　　能有效减少应力集中的问题，提升模具使用寿命，也能避免成型后的工件出现飞边、毛刺过多的情况，减少后续打磨工序的工作量。内部的竖条分隔结构，每一条的宽度、间距都做了等比例的实体化处理，没有保留平面设计里的细线条结构，所有结构的最小壁厚都控制在常规加工工艺的最小成型厚度以上，不管是做金属材质的精雕加工，还是做塑料材质的注塑成型，都不会出现结构断裂、填充不满的问题。字母部分的笔画连接处做了微小的圆角过渡，避免尖锐内角带来的加工难度，比如在做CNC加工的时候，过小的内角需要用到极小直径的刀具，加工效率低还容易断刀，调整后的内角半径适配常规的加工刀具参数，能有效提升加工效率，降低生产端的成本。考虑到不同场景的应用需求，

　　整个造型的结构是完全实体化的，没有薄壁空心结构，在做大型户外标识的时候，可以直接基于这个模型做等比例放大，不需要额外做内部加强筋的结构调整，结构本身的刚性就能满足户外安装的抗风、抗冲击要求；如果是做小型的纪念徽章类产品，也可以直接等比例缩小，所有结构细节都能完整保留，不会因为缩小出现细节糊化、结构粘连的问题。在做表面处理适配的时候，不同高度的凸起结构可以适配不同的表面工艺，比如最高的字母部分做抛光亮面处理，中间的竖条部分做拉丝质感处理，最外层的包边做磨砂哑光处理，通过不同的表面质感进一步强化标识的层次，不需要额外印刷色彩就能呈现极强的识别性，也能避免长期户外使用出现印刷层脱落、褪色的问题。整个造型的拔模角度也做了预设，所有垂直于安装基面的结构面都做了微小的拔模斜度，不管是做注塑模具、压铸模具，还是做硅胶翻模的小批量生产，都能顺利脱模，不会出现结构卡模、拉伤的问题，不需要后续的结构工程师再做拔模角度的调整，能直接对接生产环节的工艺需求。
