工业设备用嵌入式油位观测指示器

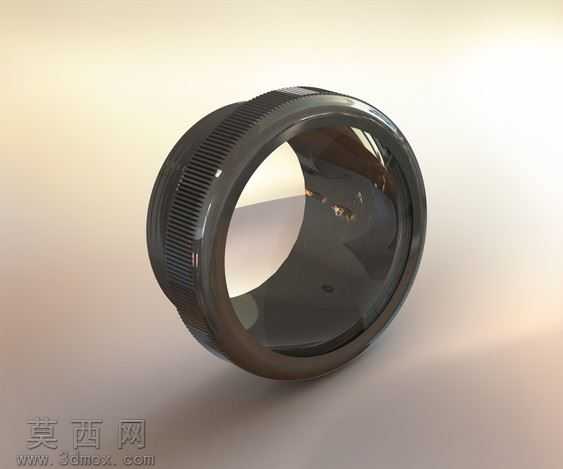

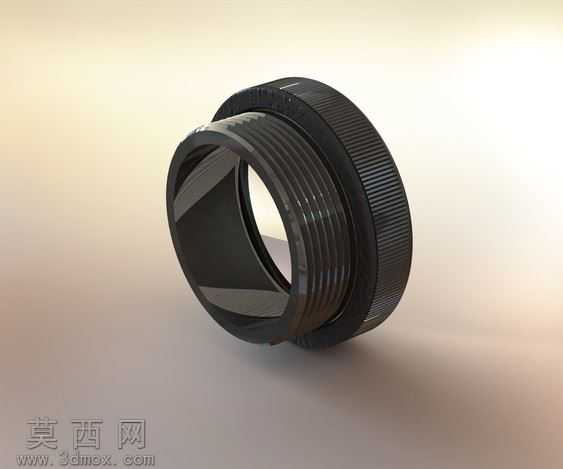

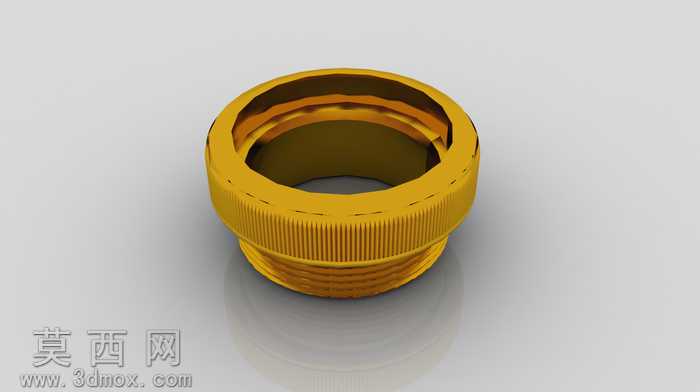

本油位指示器采用三维参数化建模方式完成全结构设计，建模阶段优先保证各配合尺寸的工业适配性，整体采用环形嵌入式结构设计，外圈设置细密的滚花纹理结构，该结构在建模时通过阵列特征沿圆周方向均匀排布，既保证了安装旋转时的摩擦力需求，也兼顾了外观的工业质感。模型主体分为外安装环、透明观测窗体、内嵌密封槽三个核心结构部分，外安装环的壁厚经过参数化校核，能够适配常规工业油箱、齿轮箱的侧壁安装开孔尺寸，密封槽结构预留了标准密封圈的安装位，可保证安装后不会出现油液渗漏问题。材质设计上，外安装环采用黑色工程塑料材质进行渲染调试，表面设置为半哑光磨砂质感，滚花位置的纹理细节通过凹凸贴图实现，还原真实塑料零件的表面触感；透明观测窗体部分采用高透光亚克力材质参数，调整了折射与反射参数，模拟透明塑料的通透效果，同时在窗体内部预置了油位参照标识的建模结构，可直观观测容器内部的油液高度。渲染阶段采用柔和的影棚布光方案，主光源从侧上方入射，配合辅助补光消除结构暗部的死黑区域，突出环形结构的曲面过渡与滚花细节，材质的反射强度经过多次调试，既体现塑料材质的轻微反光特性，又不会出现过强的镜面反射影响结构展示。设计思路上，该油位指示器优先考虑工业场景的实用需求，整体结构无多余冗余设计，安装方式采用螺纹旋入式，建模时严格按照通用管螺纹标准绘制牙型结构，保证与市面常规安装位的通用性，透明窗体与外环的配合结构采用过盈配合加密封胶圈的双重密封设计，可适应不同温度工况下的油液密封需求，模型各部分结构均做了倒角处理，避免安装使用过程中出现锐边划伤的问题，整体结构紧凑，安装占用空间小，可广泛适配各类中小型工业储油设备的油位观测需求。
