带轮毂凸台直齿圆柱传动齿轮

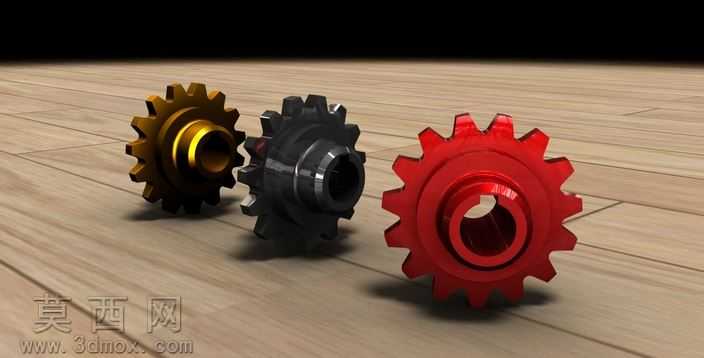

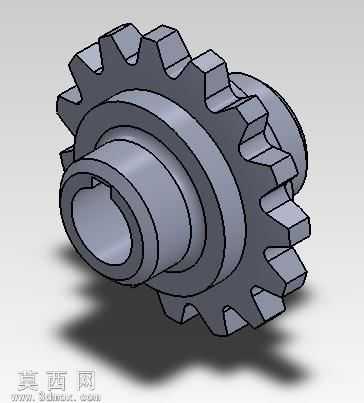

本作品为带轮毂凸台结构的直齿圆柱传动齿轮，采用三维参数化建模方式完成全结构设计，建模过程严格遵循直齿圆柱齿轮的齿廓啮合原理，以渐开线齿形为核心基准构建齿部特征，保证齿形参数符合通用机械传动的啮合精度要求。建模阶段首先绘制齿轮的基准回转截面，通过回转特征生成齿轮的基体轮毂与轮辐主体结构，轮毂部分设计有同轴安装通孔，孔壁预留键槽安装位，可满足与传动轴的周向固定装配需求，轮毂外侧设置阶梯状凸台结构，既可以提升齿轮整体的结构刚性，也能在装配时起到轴向定位的作用，避免齿轮传动过程中发生轴向窜动。齿部建模通过参数化方程生成标准渐开线齿廓曲线，经过阵列、布尔运算完成全部轮齿的特征构建，每一个轮齿的齿顶、齿根、齿侧曲面都做了平滑过渡处理，齿根位置设置符合力学要求的圆角过渡，可有效降低齿根应力集中问题，提升齿轮传动过程中的承载能力。材质渲染阶段采用合金结构钢的材质效果，赋予模型金属哑光质感，对齿面、轮毂端面等加工面做了细微的粗糙度区分，还原真实机加工零件的表面质感，渲染时采用柔和的侧方打光，清晰呈现轮齿的轮廓结构与轮毂的阶梯层次，同时添加柔和的投影效果提升模型的立体真实感。设计过程中充分考虑该齿轮的实际传动应用场景，整体结构对称规整，各部分壁厚设计均匀，既保证了零件的结构强度，也兼顾了后续机加工的工艺可行性，可用于通用机械传动系统的运动仿真、装配干涉检查以及传动工况模拟等场景，能够直观展示直齿圆柱齿轮的结构特点与装配关系。
