小型四旋翼航拍无人机结构设计

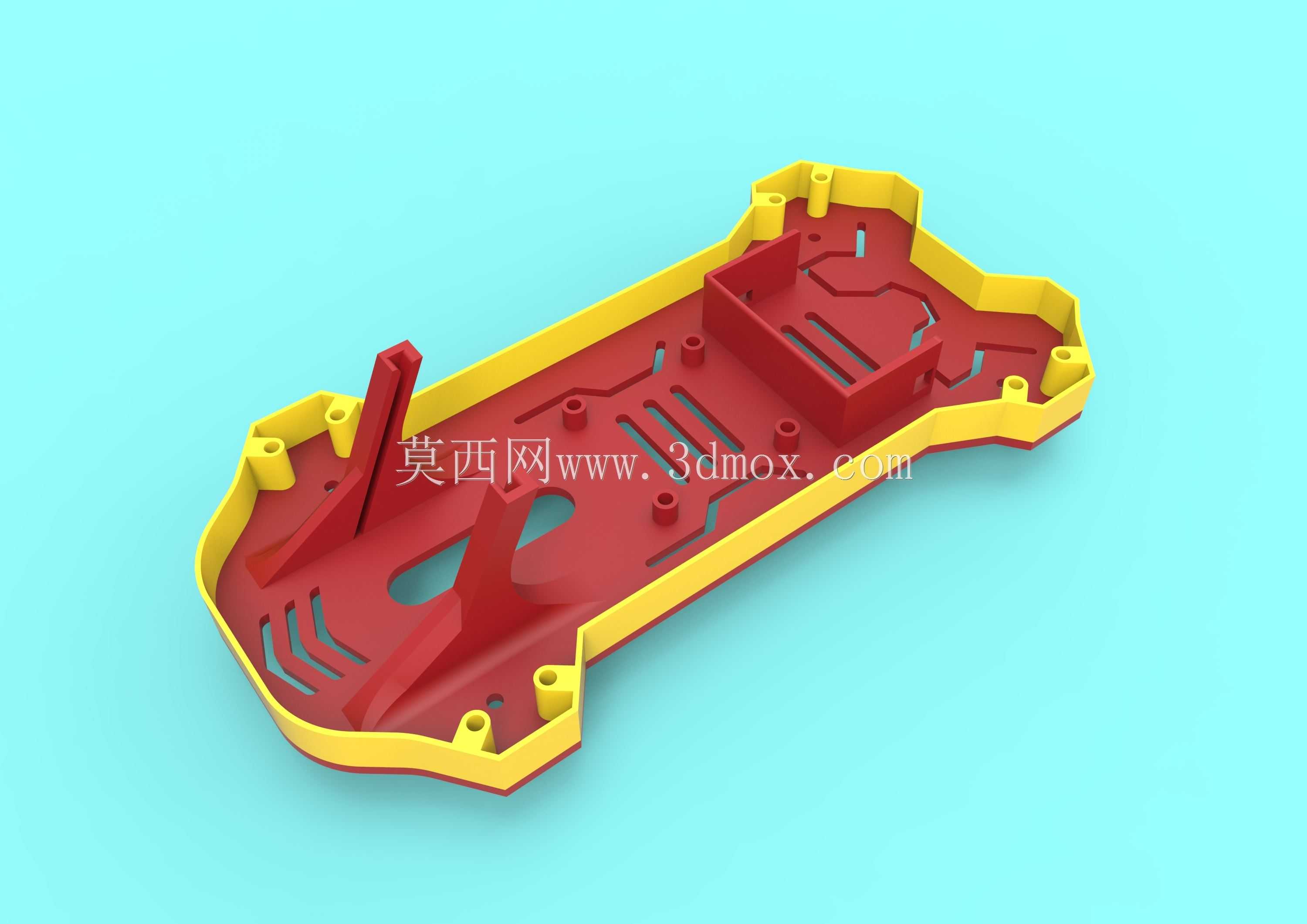

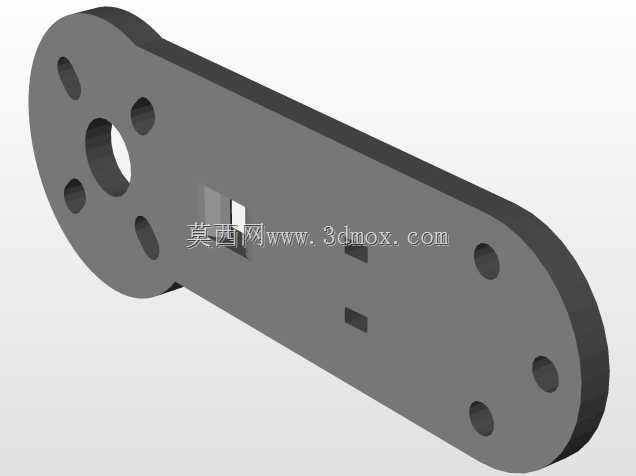

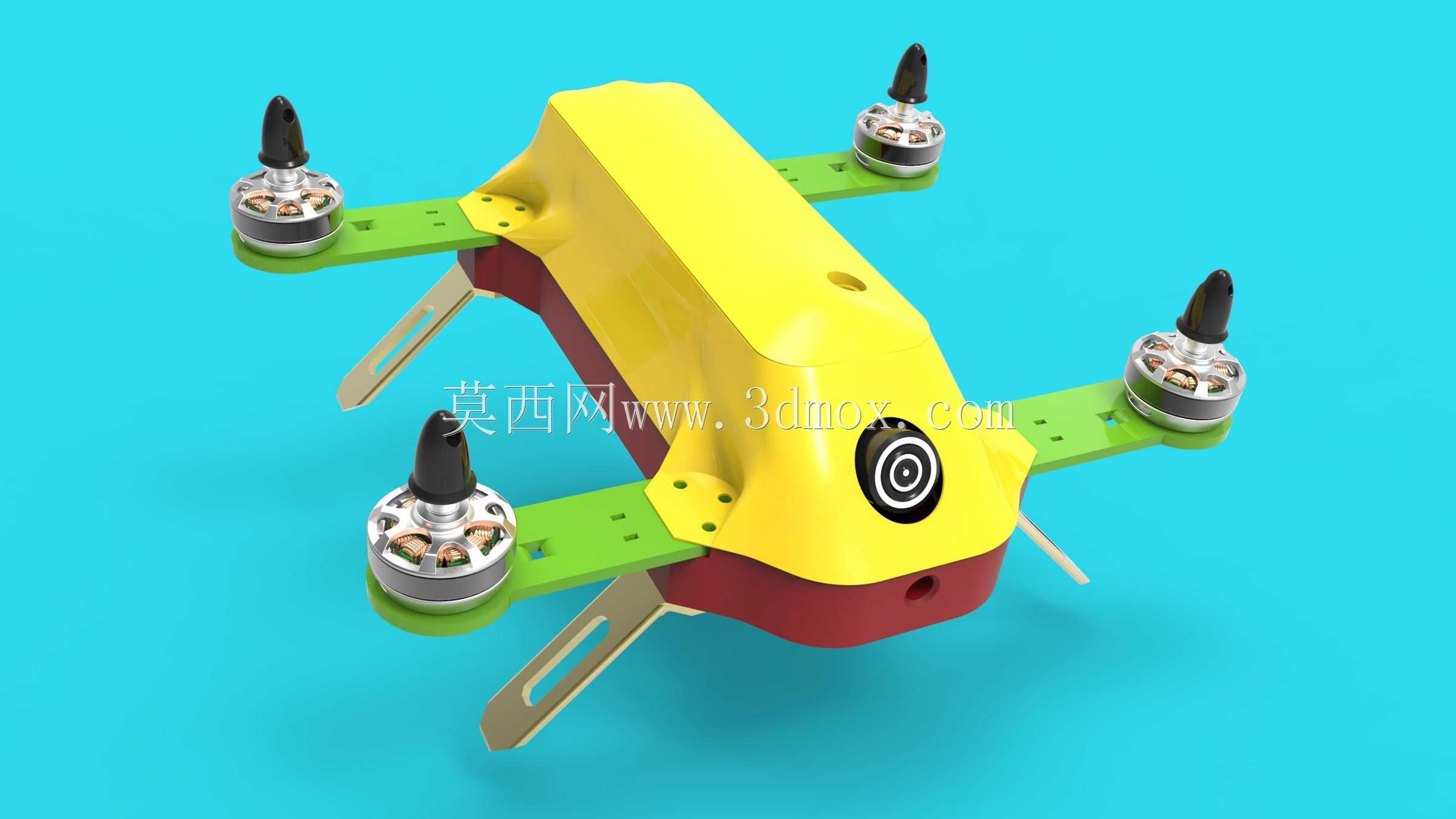

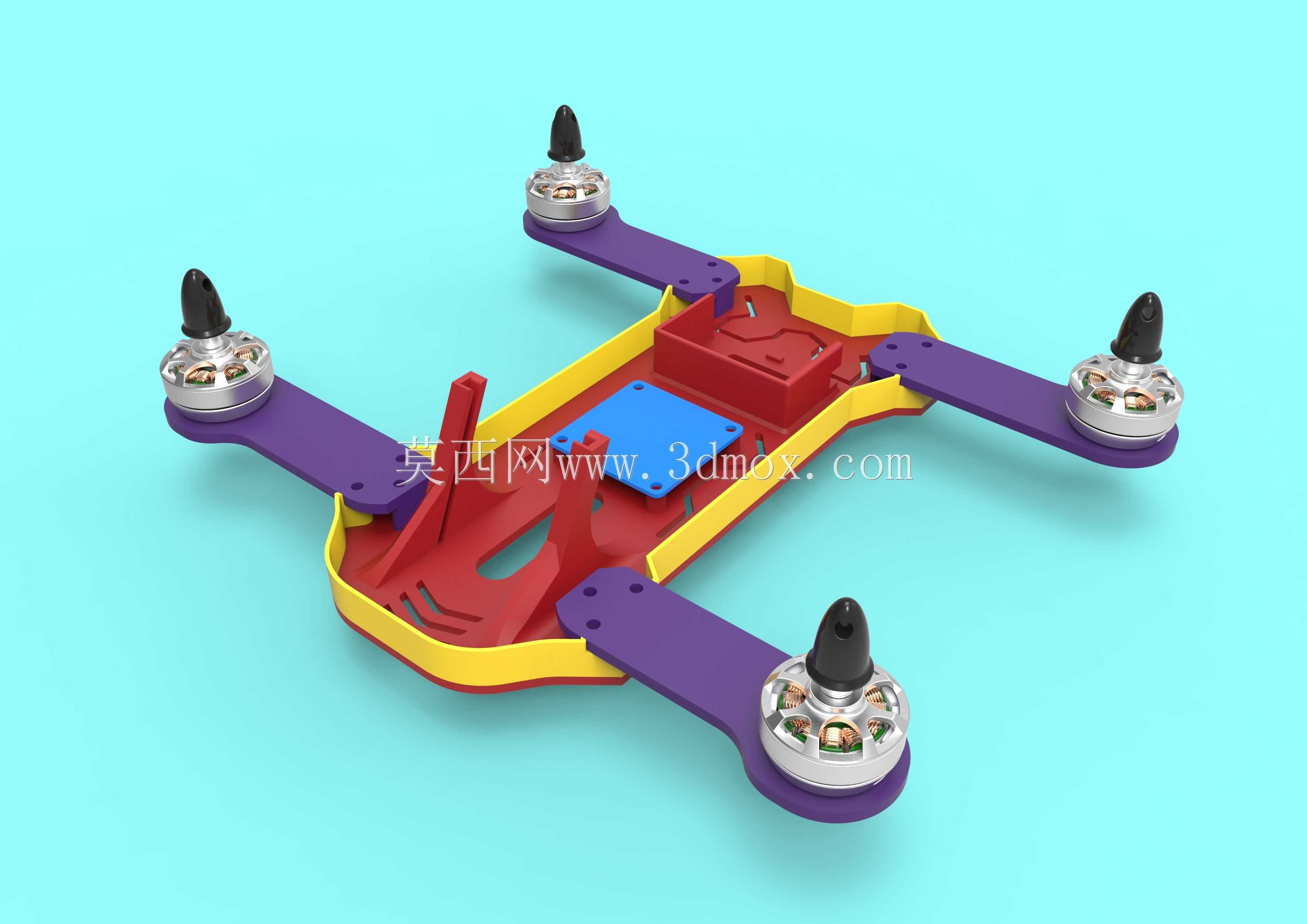

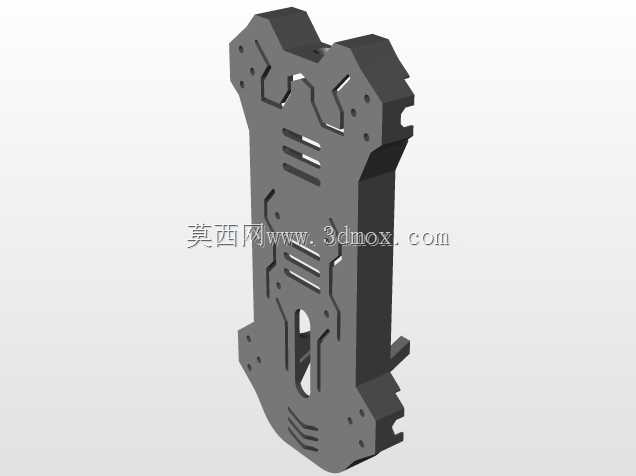

这款小型四旋翼飞行器的结构设计，核心围绕低空近景航拍、室内外航模飞行实训两大应用场景展开，在结构布局上充分平衡了飞行稳定性、部件安装便利性与抗摔性能，适配消费级入门航拍、青少年航模教学、小型载荷挂载测试等多种实际使用需求。从机架布局来看，采用经典的X型四轴分布，四个机臂从主机身向四个方向对称延伸，机臂末端预留了标准的无刷电机安装位，安装孔位匹配市面上主流的22系列小型外转子无刷电机，机臂与机身主体采用快拆式卡扣配合定位销的连接结构，日常收纳时可快速拆卸机臂减小收纳体积，飞行前组装无需额外工具即可完成定位锁紧，机臂根部做了加厚的圆弧过渡处理，能够抵消飞行过程中电机高速转动产生的振动传递，避免机身内部搭载的飞控板、摄像模块出现振动模糊的问题。机身主体采用上下分壳的结构设计，上壳为流线型弧面造型，既能够降低飞行过程中的正面风阻，也能在发生意外坠机时通过弧面分散冲击力，保护内部的电子元器件；下壳预留了电池仓、飞控安装槽与摄像模块的固定位，电池仓采用抽拉式结构，适配常规的2S-3S航模锂电池，仓盖带有弹性锁扣，飞行过程中不会因为机动动作出现电池松脱的问题。机臂下方设计有可拆卸的金属起落架，起落架采用弯折的薄金属片结构，重量轻且具备一定的弹性形变能力，降落时能够缓冲地面的冲击力，同时起落架的高度预留了足够的空间，能够避免下方挂载的摄像镜头在起降过程中接触地面造成刮花，起落架与机臂的连接采用螺丝固定，损坏后可单独更换配件，无需更换整个机臂结构。动力系统的安装位设计充分考虑了走线需求，每个机臂内部都预留了走线槽，电调与电机之间的连接线可完全收纳在机臂内部，避免线材外露在飞行过程中被气流吹动产生额外阻力，也能减少线材被螺旋桨打到的风险。飞控板的安装位位于机身正中心，是整个飞行器的重心位置，安装位周边设计有四个橡胶减震柱，能够过滤电机转动传递到机身的高频振动，保证飞控的陀螺仪、加速度计数据采集稳定，避免飞行过程中出现姿态判断偏差。前端预留的摄像模块安装位支持搭载1080P级别的小型航拍摄像头，安装角度可通过调节支架在0-30度范围内调整，满足不同角度的航拍取景需求，摄像头的走线同样通过机身内部的线槽连接到图传模块，不会外露影响气动外形。从安装边界尺寸来看，整机对角电机轴距控制在250mm级别，属于小型四旋翼飞行器的常规尺寸，单臂长度从机身中心到电机安装位为110mm，螺旋桨适配6寸三叶桨，桨尖与机身中心的距离留有足够的安全间隙，飞行过程中不会出现桨叶打机身的问题；机身主体的最大宽度为80mm，内部的电子元件安装空间可容纳常规尺寸的飞控板、电调、图传发射模块与接收机，不会出现空间拥挤导致的元件挤压、散热不畅问题。整机的结构材质选择上，机臂采用玻纤增强尼龙材质，兼顾韧性与刚性，发生轻微碰撞时不会出现断裂，同时重量比全金属机臂更轻，能够提升飞行续航时间；机身上下壳采用ABS工程塑料注塑成型，表面做了哑光处理，减少飞行过程中的阳光反光对航拍画面的干扰。在实际使用场景中，这款飞行器既可以作为航模爱好者入门练习的装机平台，所有安装孔位都遵循通用航模配件的标准尺寸，用户可根据自身需求更换不同KV值的电机、不同容量的电池，调整飞行动力特性；也可作为小型航拍作业的载体，搭载轻量化的航拍模块完成近景的场地勘测、活动航拍等任务，结构的模块化设计也方便日常的维护保养，单个部件损坏后无需整体更换，降低了使用成本。设计过程中充分考虑了新手操作的容错率，机臂末端的电机安装座做了加厚处理，发生侧方碰撞时首先接触受力的是电机座位置，不会直接损伤机身主体的内部结构，起落架的弹性结构也能在新手操作不当硬着陆时吸收大部分冲击力，减少坠机造成的部件损坏概率。
