链传动链轮链条组合结构三维模型

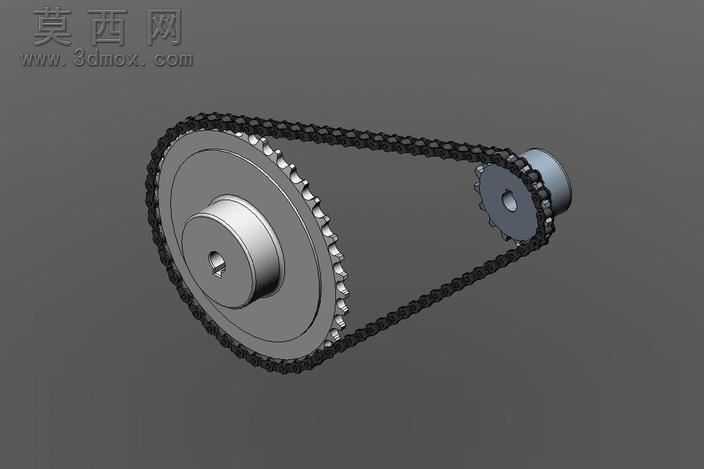

本模型为链传动机构的完整三维建模成果，完整还原了链传动系统的核心组成结构，包含两个不同齿数的传动链轮与闭合环绕的传动链条，精准复现了链传动的啮合装配关系。建模过程中严格遵循机械设计标准规范，针对链轮部分，先通过参数化绘制链轮齿形轮廓，精准控制齿距、齿顶圆弧、齿根圆弧的尺寸参数，保证齿形符合链传动啮合的几何要求，再通过拉伸、凸台切除等特征完成链轮轮毂、键槽、轴孔的结构建模，还原链轮与传动轴配合的安装结构。针对链条部分，以单个链节为基础建模单元，精准构建内链板、外链板、销轴、套筒、滚子的独立结构，还原链节之间的铰接转动关系，再通过阵列、路径配合等装配方式，将链节沿链轮啮合轨迹完成闭合装配，保证链条与链轮轮齿的精准啮合，无干涉错位问题。模型完成基础建模后，对各部件赋予了贴合实际工业零件的材质属性，链轮与销轴、滚子等金属部件赋予金属钢材质，调整金属粗糙度与反光参数，还原机加工金属零件的质感，链板部分根据常规传动链的表面处理特征调整材质色泽，整体渲染效果清晰展现各部件的结构边界与装配关系。设计过程中充分考虑链传动的实际应用特性，两个链轮的齿数差符合常规减速传动的设计逻辑，链条张紧度处于合理区间，既还原了链传动可实现远距离动力传输、传动比准确、适配恶劣工况的结构特点，也完整保留了各零部件的可编辑参数，可直接用于传动结构原理演示、机械设计教学参考、非标设备传动方案选型参考，也可作为相关传动系统设计的基础模型，根据实际使用需求调整链轮齿数、中心距、链条规格等参数，适配不同的传动负载与转速要求。
