在各类需要相交轴动力传递的机械结构中,直齿锥齿轮是应用范围极广的基础传动零件,这类零件的齿面沿节锥面分布,能够实现两相交轴之间的回转运动与扭矩传递,最常见的轴交角为90度,在部分非标设备中也可根据传动布局需求调整轴交角参数,适配不同的空间安装约束。从实际设备应用场景来看,这类锥齿轮广泛出现在机床的进给传动箱、农业机械的动力分动结构、小型输送设备的转角传动单元、差速机构的核心传动组中,相比平行轴传动的圆柱齿轮,它能够在紧凑的空间内完成动力方向的转换,不需要额外增加换向传动构件,能有效缩减整套传动机构的占用空间。

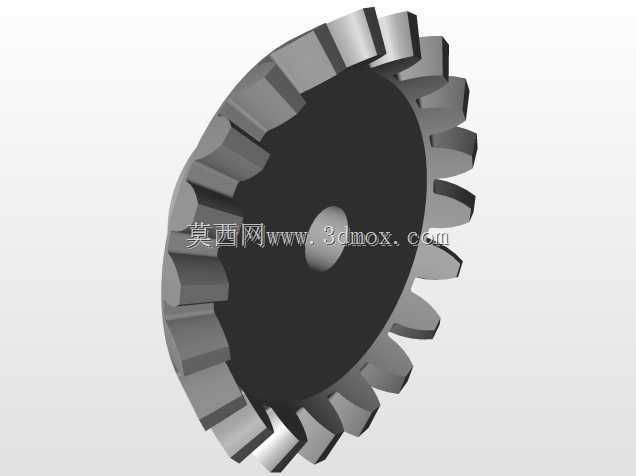

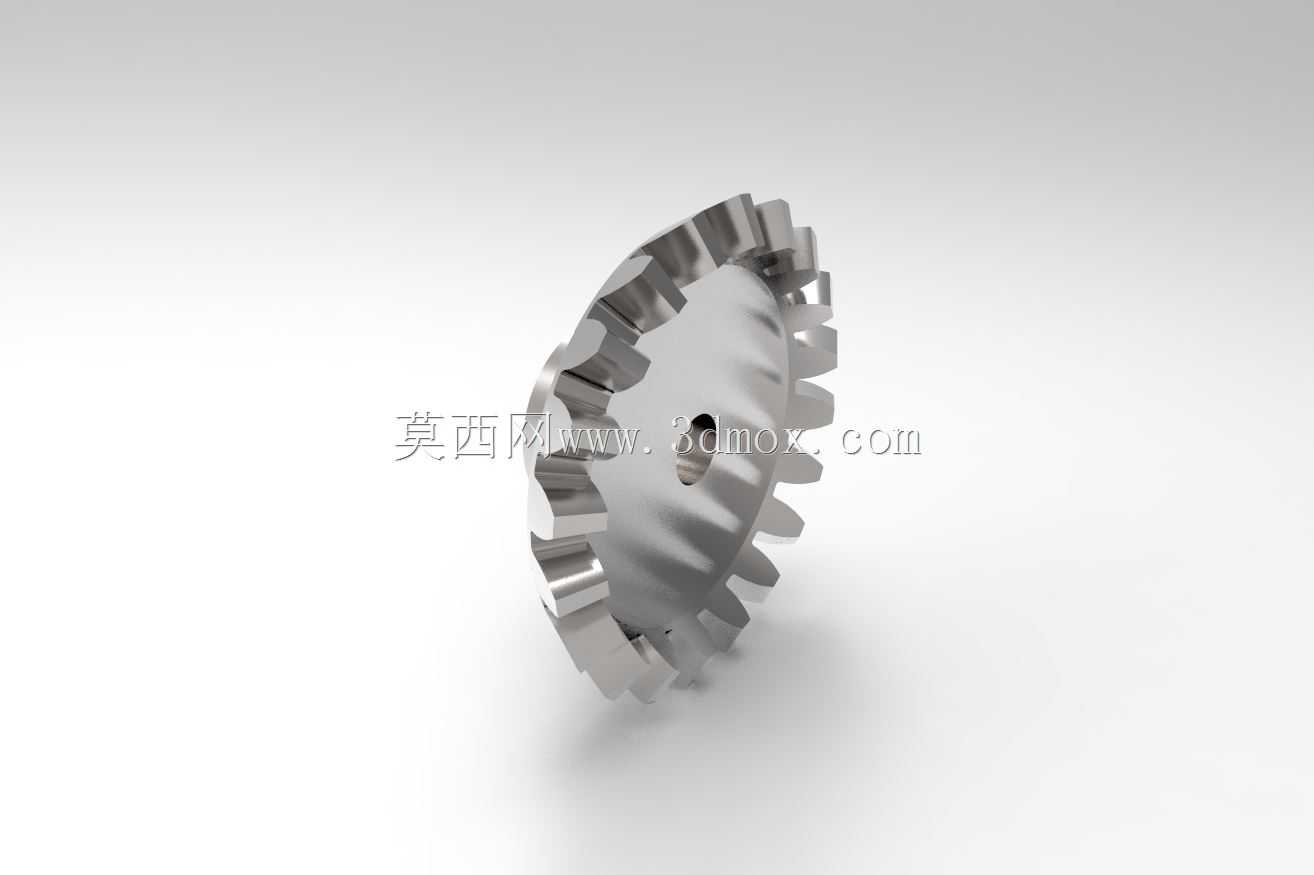

从产品功能特性来看,这款直齿锥齿轮的齿形为直齿渐开线锥齿,齿向沿节锥母线方向分布,啮合过程中齿面接触为线接触,传动效率较高,单级传动比通常可覆盖1到6的范围,适合中低速、中等扭矩的传动工况。相比螺旋锥齿轮,直齿锥齿轮的加工难度更低,装配调整的容错空间更大,不需要复杂的轴向力抵消结构,在对传动噪音、承载能力没有极端要求的通用传动场景中,具备更高的性价比与维护便利性。齿轮中心设置有安装轴孔,用于与传动轴进行配合连接,轴孔可根据实际安装需求设计键槽、顶丝孔等定位结构,保证传动过程中齿轮与轴之间无相对回转,扭矩传递稳定可靠。

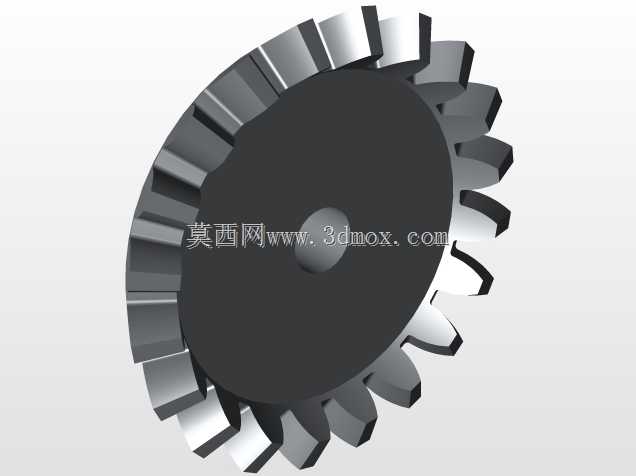

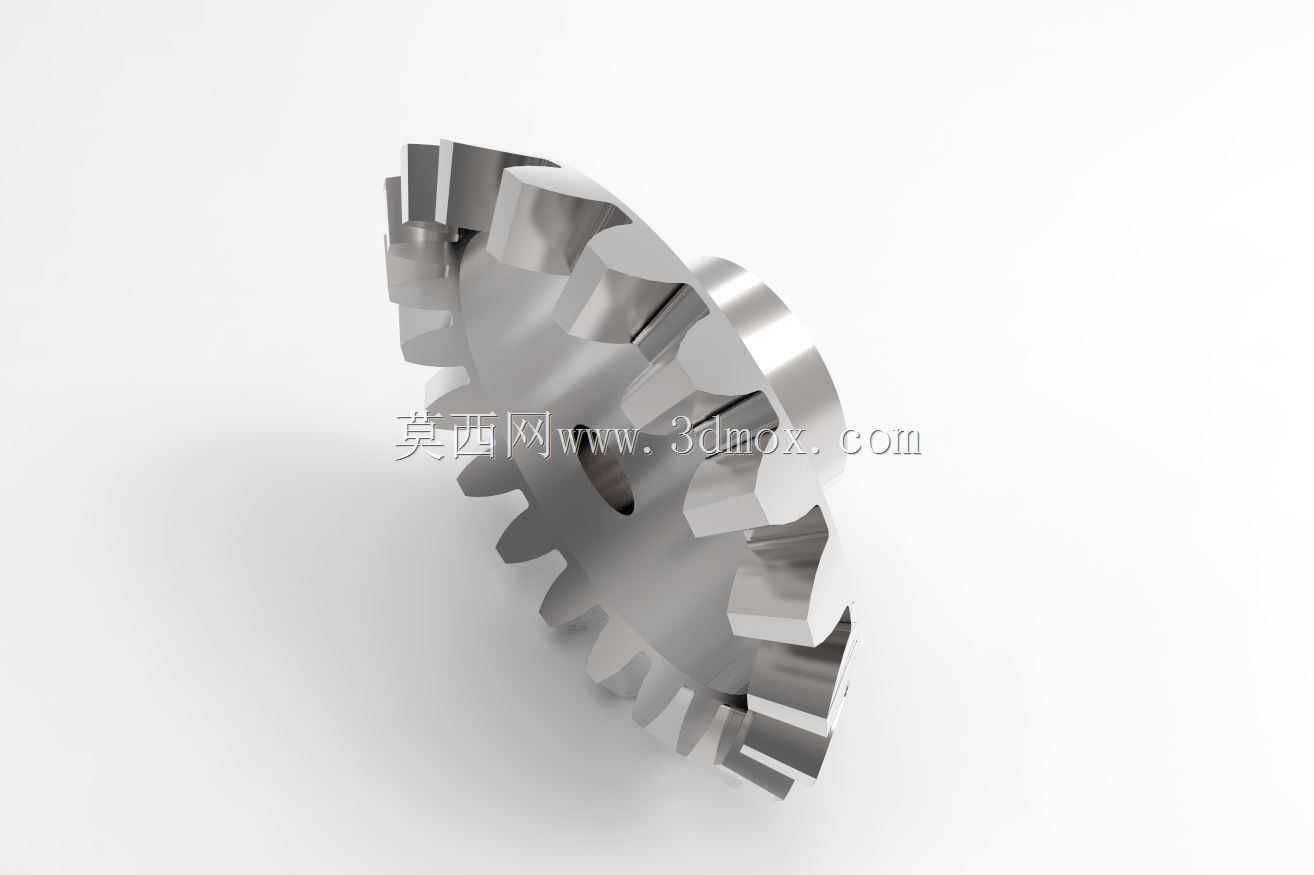

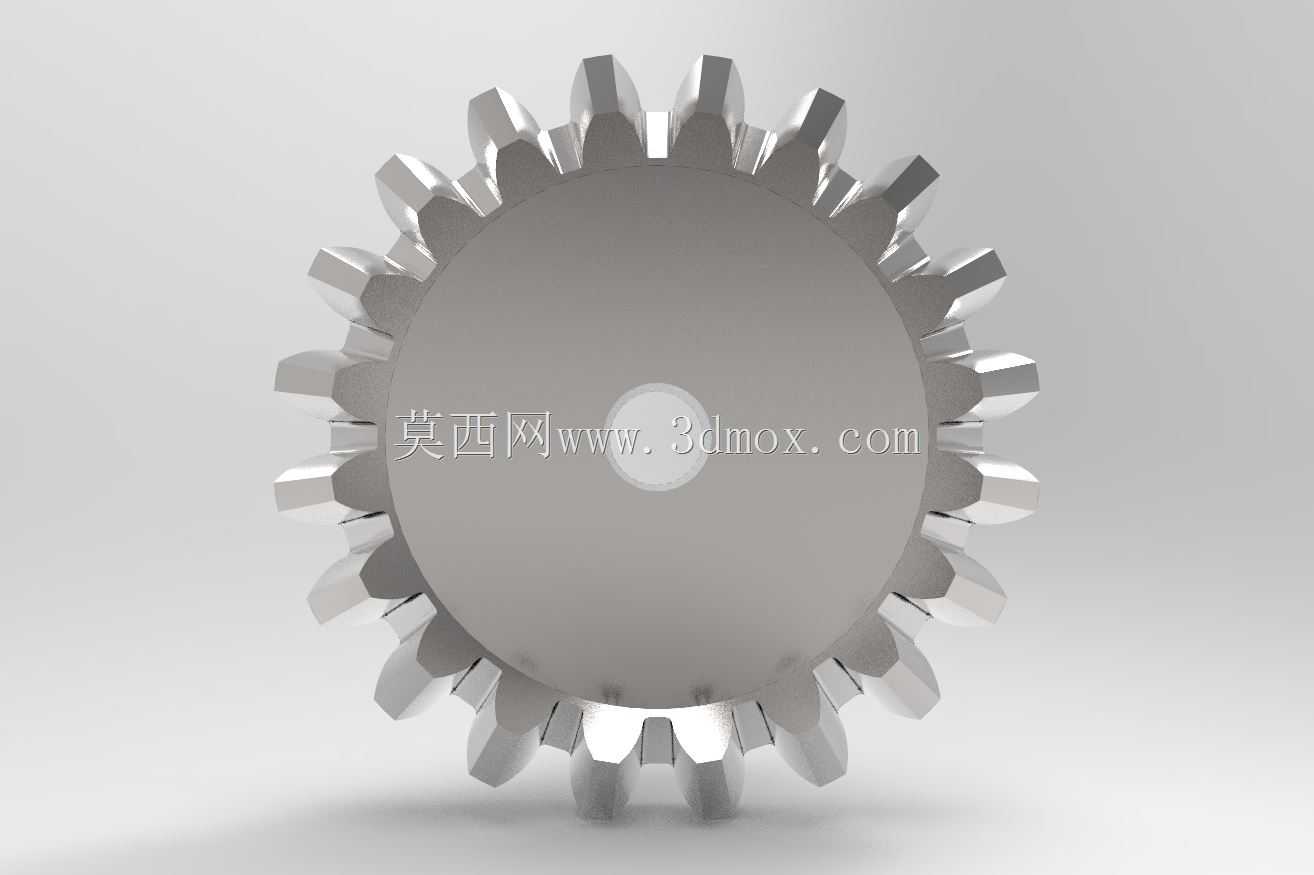

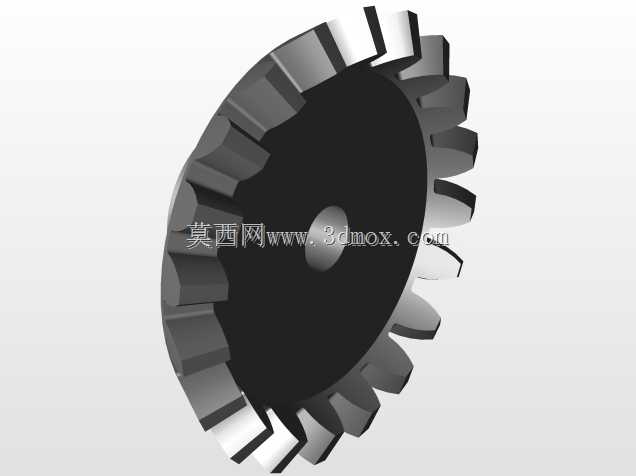

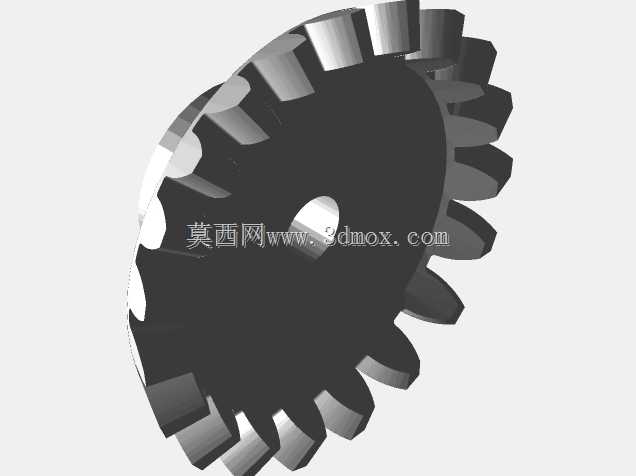

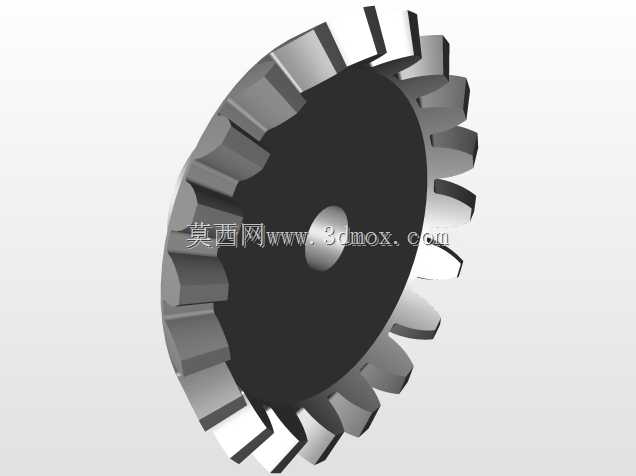

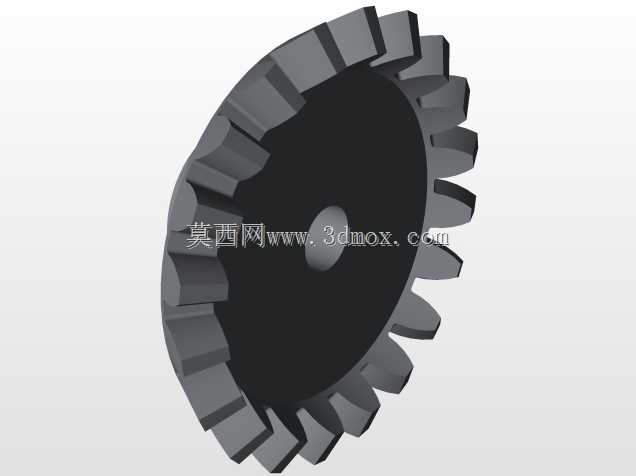

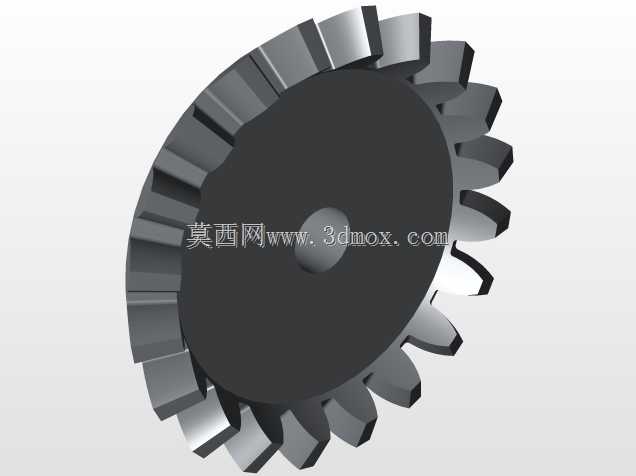

在设计思路层面,这款锥齿轮的建模完全遵循直齿锥齿轮的啮合原理展开,首先确定两传动轴的交点作为节锥顶点,根据传动比计算分锥角、齿顶高、齿根高、齿宽等核心参数,齿宽通常取节锥母线长度的三分之一左右,避免齿宽过大导致小端齿形过薄、加工难度提升、啮合过程中出现应力集中的问题。建模过程中先构建背锥面的当量齿轮齿形,再通过投影、放样等操作将齿形映射到锥面之上,保证每个轮齿的齿厚从大端到小端均匀过渡,齿顶间隙沿齿宽方向保持一致,啮合时不会出现卡滞、干涉的问题。轮齿与轮毂之间采用圆滑过渡结构,避免应力集中导致的轮齿根部断裂问题,轮毂部分的厚度根据传递扭矩的大小核算,保证足够的结构强度,不会在负载工况下出现轮毂开裂、轴孔变形的问题。
从外形尺寸与安装边界来看,这款锥齿轮的最大外轮廓为齿顶圆所在的圆周范围,安装时需要预留足够的齿侧间隙与啮合空间,两配对齿轮的节锥顶点必须重合,否则会出现啮合偏载、齿面磨损加剧、传动噪音增大的问题。轴向安装位置需要通过调整垫片或者轴肩定位进行精确控制,保证齿面接触斑点处于齿面中部区域,避免接触斑点偏向齿顶或者齿端,影响齿轮的使用寿命。安装轴孔的公差配合通常选用过渡配合或者小间隙配合,既保证装配便利性,又避免轴与孔之间间隙过大导致的传动回差。在实际选型应用中,需要根据传递的额定扭矩、输入转速、工作环境的润滑条件,核算齿轮的接触强度与弯曲强度,确认齿面硬度、材料选型是否匹配工况需求,开式传动场景下可适当增大齿厚预留磨损余量,闭式传动场景下可配合润滑油槽设计提升润滑效果,降低齿面磨损速率。
在日常设备维护中,这类直齿锥齿轮的检查重点集中在齿面磨损情况、啮合间隙变化、安装紧固状态几个方面,当齿面磨损量超过齿厚的百分之十五时,需要及时更换配对齿轮,避免因齿形失效导致传动冲击增大,损坏相连的传动轴与轴承构件。装配过程中需要手动盘车检查啮合顺畅度,确认无卡滞、异响问题后再进行负载运行,初期负载运行需要逐步加载,让齿面进行充分的跑合,提升齿面接触面积,降低后续运行的磨损速率。
- 模板大小 6.96 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,STEP / IGES,SOLIDWORKS,Other,PTC Creo Elements,Rendering,STEP / IGES,Rendering,Other,CATIA,Rendering
- 软件分类 齿轮
