平行轴传动用直齿圆柱齿轮结构

在常规机械传动系统的布局里，这类直齿圆柱齿轮是应用覆盖范围极广的基础传动元件，从车间里的小型输送线动力端，到轻工设备的进给机构，再到小型减速箱的首级传动级，都能见到这类零件的身影。它的核心作用是在两根平行布置的轴之间传递旋转扭矩，不需要改变传动轴线的方向，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计可以做得更简洁，后期维护的拆装难度也更低。

从实际使用的场景来看，单对直齿轮的传动比通常不会做的太大，多数场景下会将多组直齿轮依次啮合排布，组成多级减速传动链，把电机端输出的高转速低扭矩，逐步转换为作业端需要的低转速大扭矩，比如小型包装设备的送料辊驱动、自动化生产线的工件移位机构、农用小型机具的动力传递路径里，多组直齿轮的组合可以在紧凑的箱体空间内实现稳定的转速匹配。这类齿轮在运转时轮齿是沿整个齿宽方向同时进入啮合、同时退出啮合，所以啮合冲击会比斜齿轮稍明显，因此它更适合应用在中低速、载荷平稳没有强冲击的传动工位，如果是高速重载的场景通常会优先选用斜齿或者人字齿轮，但在多数常规中低速工况下，直齿轮的加工成本更低、装配调整更方便，综合使用性价比非常突出。

设计这类直齿轮的时候，首先要根据传动系统需要传递的额定扭矩、输入转速、传动比要求，先确定齿轮的基本参数：模数要结合齿根弯曲强度的计算结果选定，避免齿根在峰值载荷下出现断裂；齿数选择要兼顾传动比精度和避免根切的最小齿数要求，小齿轮的齿数通常不会选的过少，不然会导致啮合重合度太低，传动平稳性下降，同时大小齿轮的齿数尽量选择互质的数值，这样可以让轮齿磨损均匀分布，避免某一对齿长期固定啮合造成局部磨损过量。齿宽的确定要和支撑轴的刚度匹配，不能一味追求大齿宽来提升承载能力，如果轴的刚度不足，齿宽过大反而会造成轮齿偏载，齿面一端的接触应力急剧升高，提前出现点蚀甚至断齿问题。

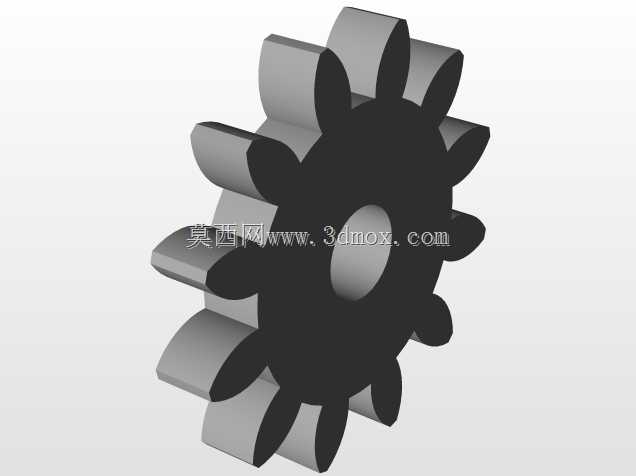

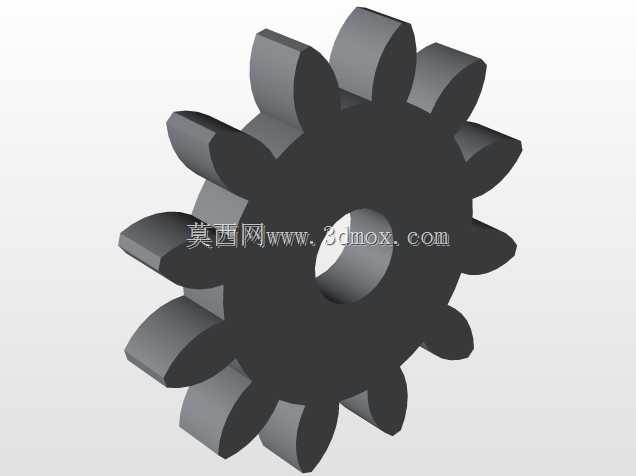

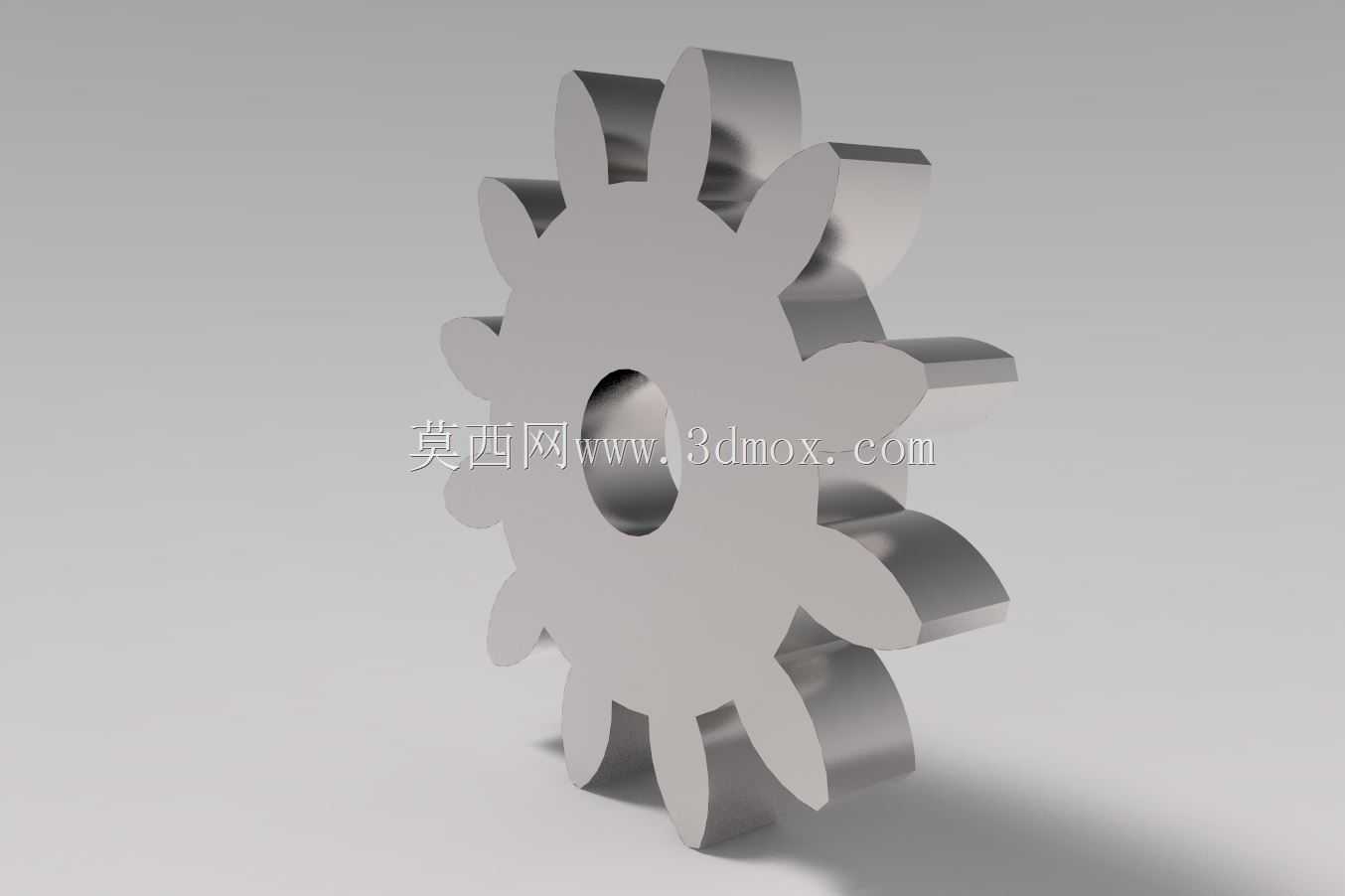

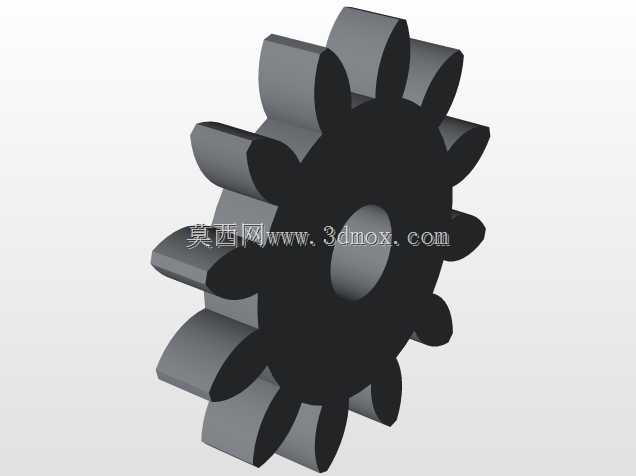

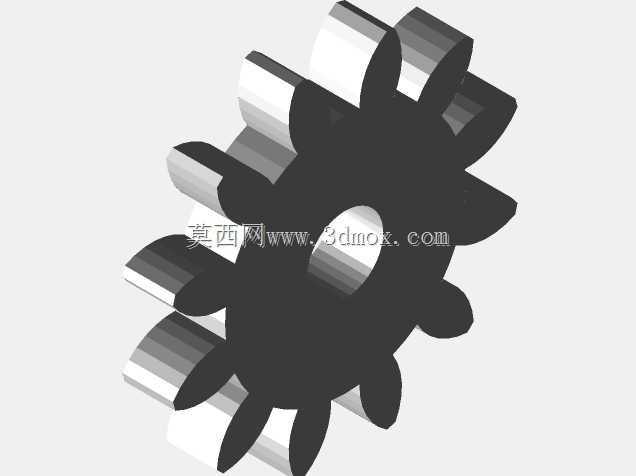

从外形和安装边界来看，这个齿轮采用的是实心辐板式结构，中心是带键槽的安装孔，用来和传动轴通过平键实现周向固定，传递扭矩的时候不会出现轴和齿轮的相对转动；齿轮的端面和轴肩、锁紧挡圈的配合位置要预留足够的定位面，保证齿轮安装后不会出现轴向窜动。轮齿的齿顶圆、齿根圆的尺寸公差要严格控制，齿顶圆如果尺寸超差，会导致齿轮啮合时齿顶和配对齿轮的齿根发生干涉，运转时出现卡滞甚至打齿的问题；中心安装孔的尺寸公差要和传动轴的轴径公差匹配，过盈量太大会造成装配困难，甚至压装时导致齿轮内孔开裂，间隙太大则会出现传动空程，反向传动时定位精度不足。齿面的加工粗糙度要满足设计要求，太粗糙的齿面会在啮合时加剧磨损，缩短齿轮的使用寿命，也会提升运转时的噪音水平。

在装配这类齿轮的时候，要保证两根平行轴的中心距误差在允许范围内，中心距过大则轮齿啮合侧隙太大，传动时冲击噪音明显，反向空程量大；中心距过小则侧隙不足，轮齿啮合时卡滞，润滑脂无法顺利进入啮合面，会造成齿面快速磨损。同时要保证两根轴的平行度误差在公差范围内，不然会出现轮齿一端接触的偏载问题，大幅降低齿轮的承载能力。日常维护时，要定期检查啮合面的润滑状态，开式传动的场景要定期涂抹润滑脂，闭式箱体里的齿轮要保证润滑油油位达到要求，避免干磨造成齿面过早失效。另外要注意，这类直齿轮不能用在轴线不平行的交错轴或者相交轴传动场景里，强行装配会导致轮齿无法正常啮合，短时间内就会出现轮齿崩断的故障。
