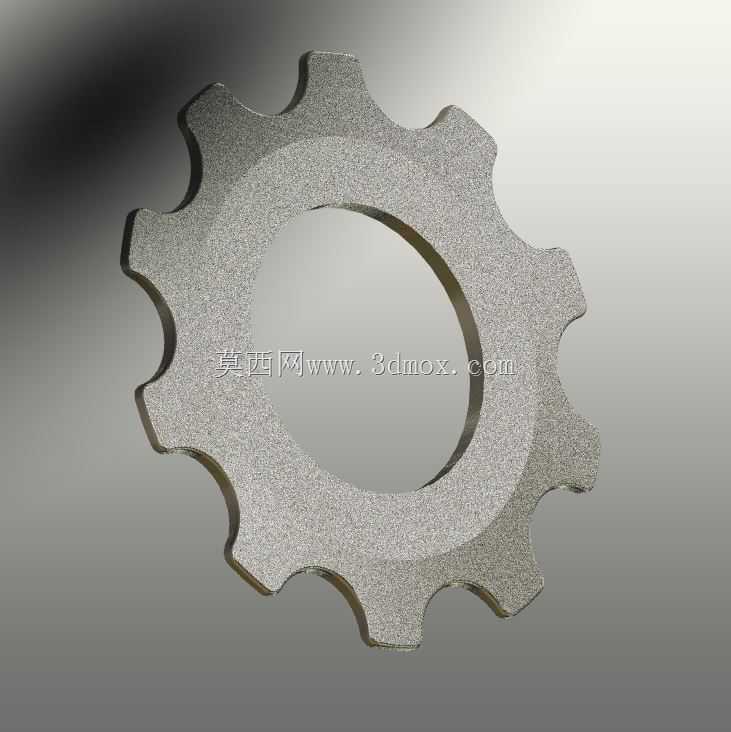

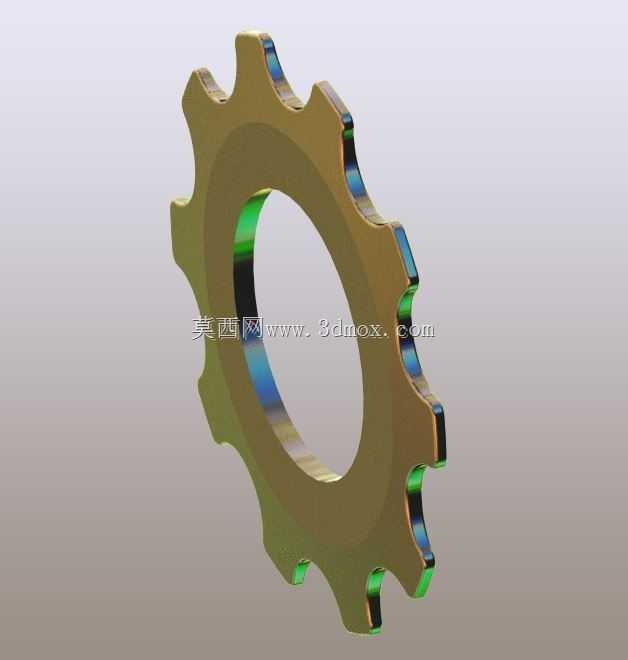

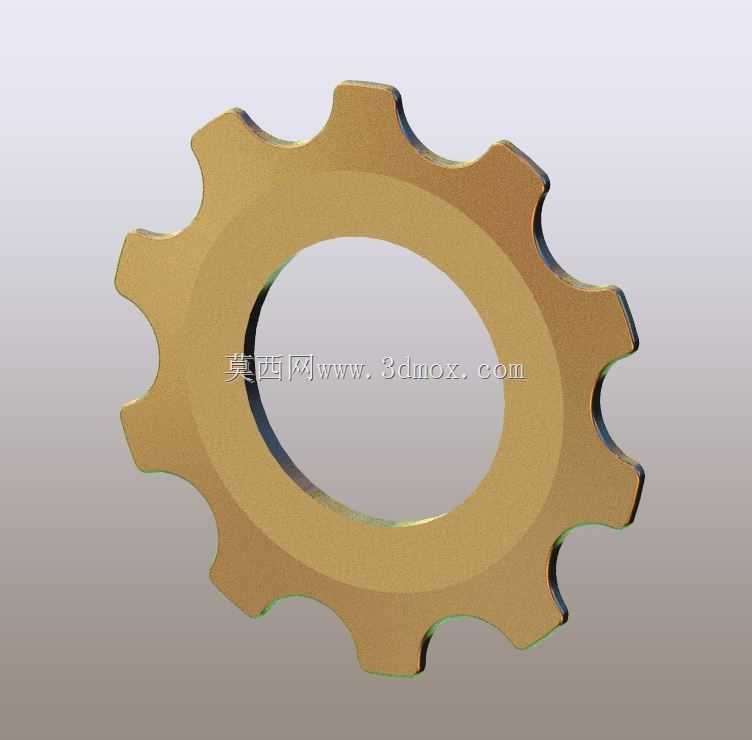

直齿传动齿轮结构设计方案

项目分类:3D模型 发布时间:2021-10-21 ID:330820
  • 直齿传动齿轮结构设计方案
  • 直齿传动齿轮结构设计方案
  • 直齿传动齿轮结构设计方案
  • 直齿传动齿轮结构设计方案

这类直齿圆柱齿轮在通用机械传动场景中应用极广,从中小型输送设备的动力传递单元,到小型工装夹具的分度调节机构,再到普通机床的辅助进给传动链,都能见到同结构齿轮的身影。它的核心作用是在平行轴之间传递恒定转速比的旋转动力,相比斜齿齿轮,直齿结构没有轴向分力,安装时不需要额外配置承受轴向载荷的轴承组,对支撑座的结构强度要求更低,非常适合轴向安装空间受限、传动载荷平稳的中低速传动场景。

从功能特性来看,该齿轮采用标准渐开线齿形设计,齿廓加工基准统一,啮合过程中齿面接触应力分布均匀,正常润滑条件下的传动效率可达0.98以上,运行过程中不会产生额外的轴向窜动,传动精度保持性好。齿顶部分做了微小的倒棱处理,能够避免装配过程中齿边磕碰产生毛刺,也能减少啮合起始阶段的刚性冲击,降低运行时的齿面噪音。中心的安装孔为光滑通孔设计,可根据实际装配需求选配平键或者花键连接结构,适配不同直径的传动轴,孔与轴的配合公差推荐选用H7/k6的过渡配合,既能够保证传动过程中无相对滑动,也方便后期维护时的拆卸更换。

设计过程中优先遵循了等强度设计原则,齿根部分的圆角半径经过反复校核,能够有效降低齿根处的应力集中系数,避免交变载荷下出现齿根断裂的失效形式。轮缘与轮毂之间的辐板厚度经过优化,在保证整体结构刚性满足额定扭矩传递要求的前提下,尽可能减少了不必要的材料冗余,既降低了零件自身的转动惯量,减少传动启停阶段的动力损耗,也控制了零件的整体重量,降低支撑轴的径向载荷。齿面的粗糙度要求控制在Ra1.6以内,既能够保证啮合时齿面油膜的稳定形成,也不会因为过高的加工精度要求提升不必要的制造成本。

从安装边界来看,该齿轮的轴向定位依靠轴肩与轴用挡圈配合实现,装配时需要保证齿轮端面与轴肩的贴合度不低于85%,避免运行过程中出现偏载导致齿面局部磨损加剧。齿轮的齿顶圆与相邻传动部件的安全间隙需要保留至少2mm以上,防止运行过程中因为热胀冷缩或者装配误差出现运动干涉。相邻啮合齿轮的中心距偏差需要控制在±0.05mm以内,中心距过大会导致齿侧间隙过大,传动过程中出现反向冲击,中心距过小则会导致齿面啮合过紧,运行时摩擦阻力急剧上升,加速齿面磨损。

在实际选型适配时,需要根据传动系统的额定输入扭矩、转速工况、预期使用寿命来校核齿轮的模数与齿宽参数,该结构的齿轮适配的线速度不超过6m/s,不适合高速重载的传动场景,如果应用在有冲击载荷的工况下,还需要对齿面做淬火处理提升表面硬度,增强齿面的抗点蚀能力。日常维护过程中,需要定期检查齿面的磨损情况,及时清理齿面附着的金属碎屑,按照运行周期补充润滑脂,避免干摩擦导致的齿面快速失效。
