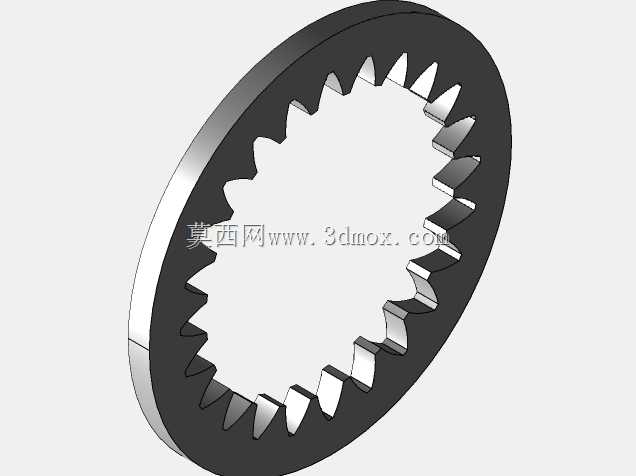

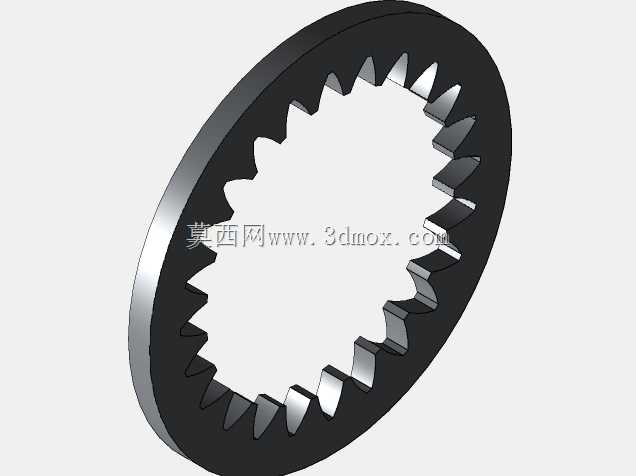

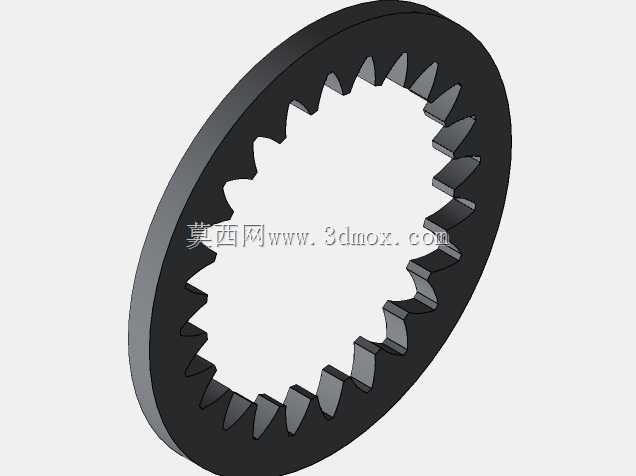

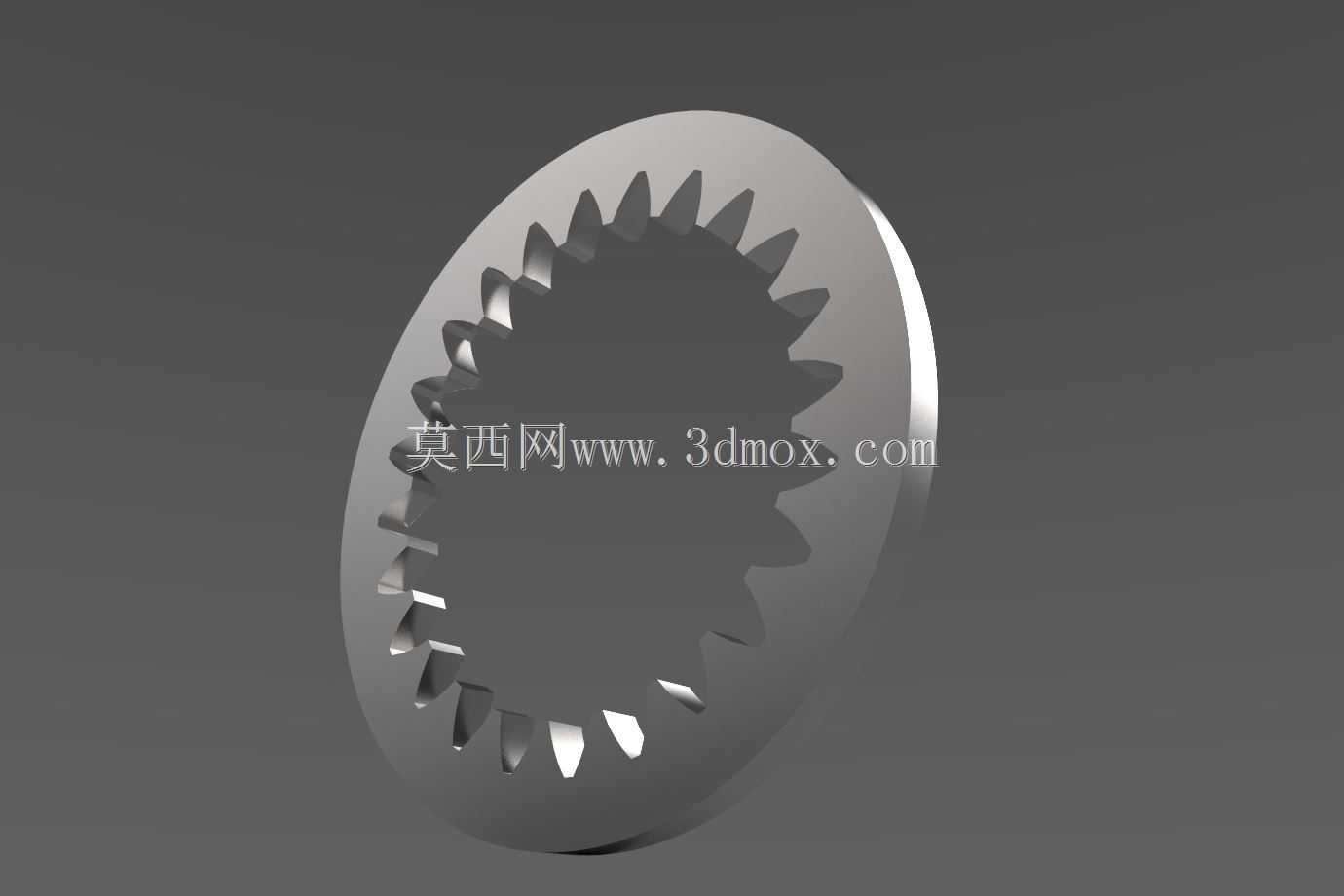

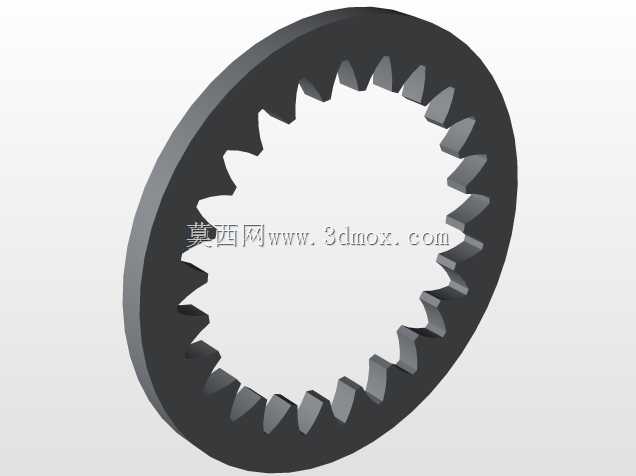

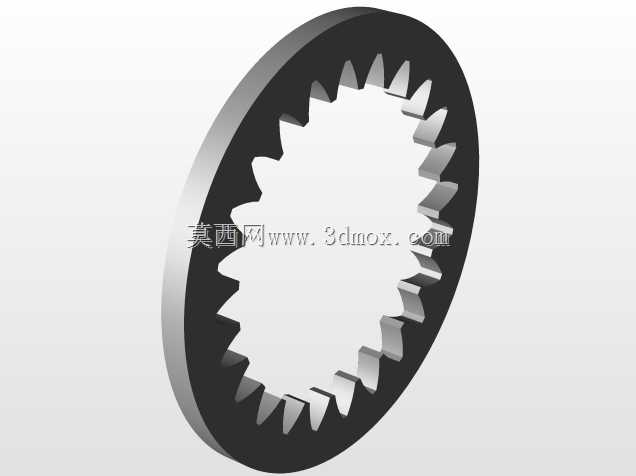

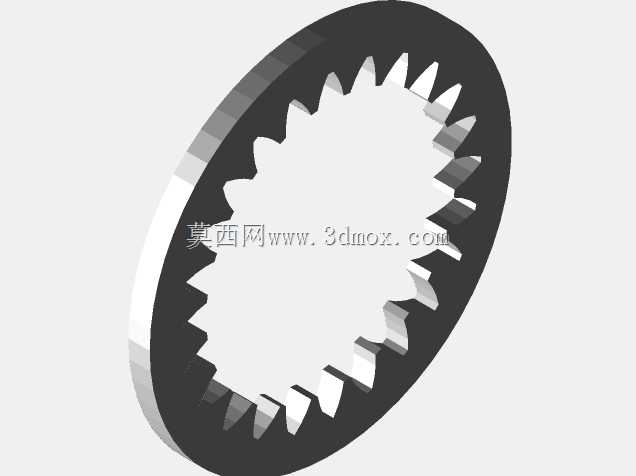

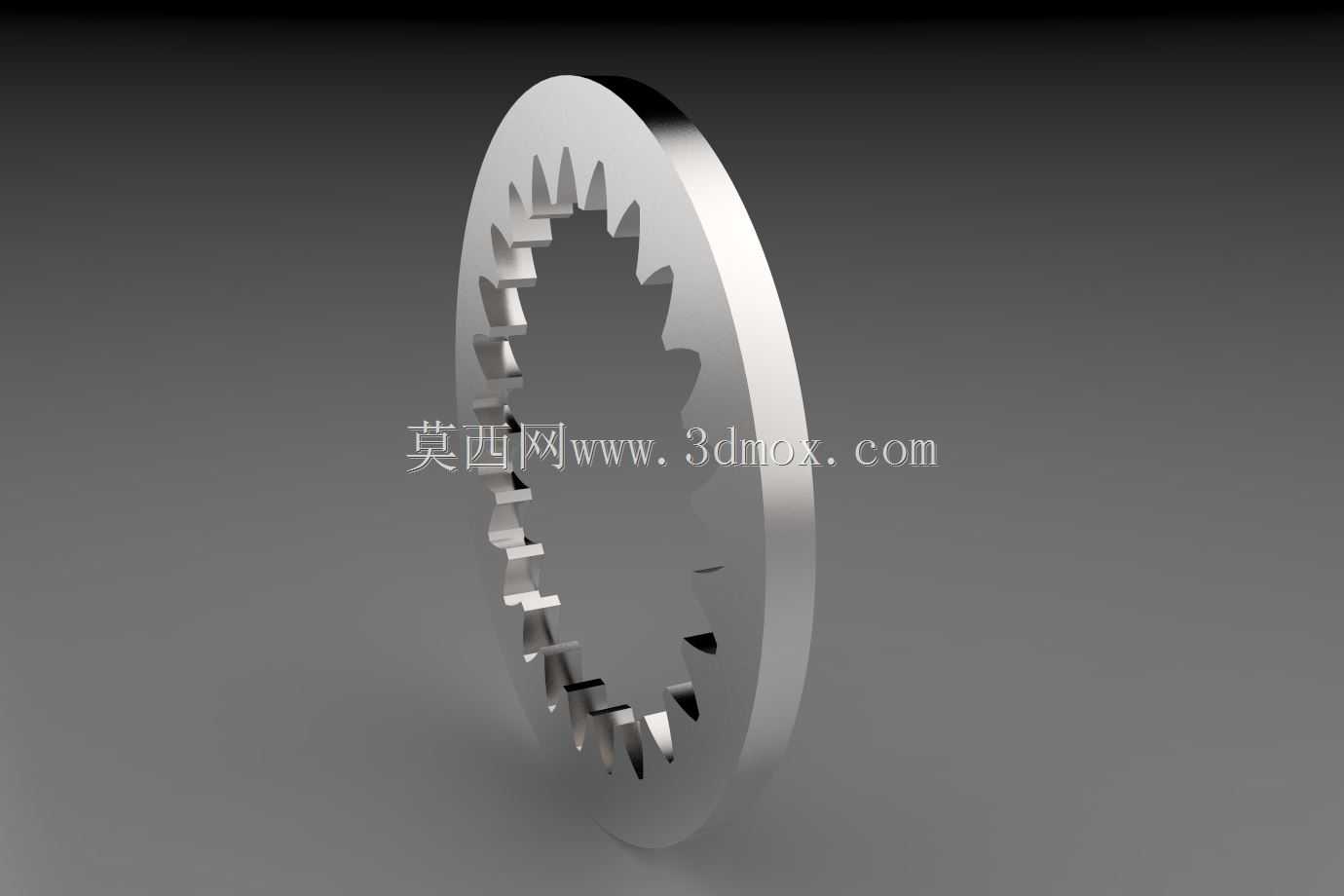

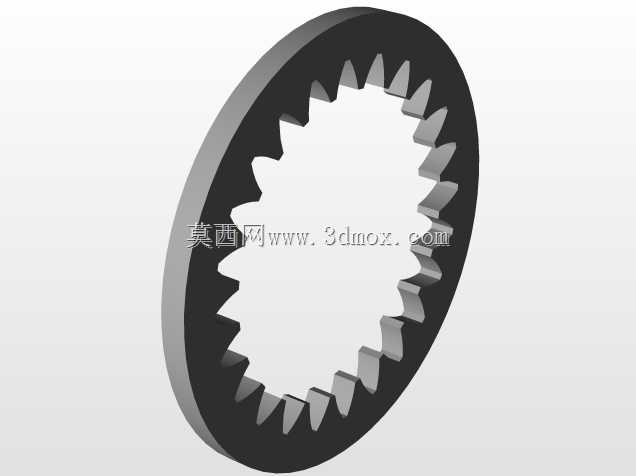

内啮合直齿传动内齿圈结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:330806
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计
  • 内啮合直齿传动内齿圈结构设计

在行星减速机构、大传动比紧凑型变速箱、回转支承驱动单元这类对安装空间有严格限制的传动场景里,内直齿轮是核心的啮合传动构件,和外啮合齿轮副相比,内啮合结构的中心距更小,同等传动比下整体结构的径向尺寸能压缩近三分之一,同时啮合过程中两轮齿的滑动摩擦方向更贴近节圆切线方向,摩擦损耗更低,传动效率普遍能达到98%以上,适合重载、长周期连续运转的工况。这类内齿圈在实际设备中,常和小模数外直齿轮配对组成内啮合副,部分场景下会直接在轮毂、缸体内壁直接加工内齿,省去额外的齿圈装配工序,进一步压缩结构轴向尺寸。设计这类内直齿轮时,首先要敲定的是配对小齿轮的参数匹配边界,内齿圈的齿顶圆直径必须和配对小齿轮的齿根圆保持足够的径向间隙,同时要严格校核齿顶干涉条件——也就是内齿圈的齿顶不能在啮合切入阶段卡入小齿轮的齿根非渐开线区域,这就要求内齿圈的中径尺寸至少要达到配对小齿轮分度圆直径的1.5倍以上,否则哪怕参数计算无误,实际加工装配后也会出现卡齿、运转卡滞的问题,严重时会直接打齿报废。齿形参数选择上,这类直齿内齿轮普遍采用标准压力角设计,齿向无螺旋角,加工时可以采用插齿工艺直接成型,相比内斜齿不需要专用的螺旋导轨,加工成本更低,装配时也不需要调整轴向啮合位置,对装配公差的容忍度更高。从结构外形来看,这类内直齿轮多为薄壁环形结构,齿部加工在环形结构的内壁,外壁根据安装场景的不同,可以设计光面过盈配合面、带键槽的定位面,或是均布螺栓孔的法兰连接面,安装时需要严格控制内齿圈的圆度公差,尤其是薄壁结构的齿圈,过盈装配时的压入量如果过大,会导致内齿圈产生椭圆变形,直接影响齿侧间隙的均匀性,出现局部啮合过紧、运转噪音过大的问题。实际工况应用中,铝制的内直齿轮多用于低负载、高转速的轻量传动场景,比如小型自动化设备的回转驱动、办公设备的传动机构,自重轻、运转噪音小;不锈钢材质的内直齿轮则多用于有防腐要求、重载的工况,比如食品加工设备的传动单元、户外露天作业的工程机械回转机构,耐磨性能更好,使用寿命更长。设计建模过程中,齿廓的渐开线生成需要严格匹配变位系数,内齿轮的变位系数选择和外齿轮有明显区别,正变位的内齿轮齿厚会增加,齿顶圆直径会相应减小,需要反复校核公法线长度或者跨棒距,确保加工后的齿厚符合啮合侧隙要求,同时要注意齿根过渡圆角的设计,圆角过小会导致齿根应力集中,在重载冲击工况下容易出现齿根断裂的问题,圆角过大则会占用齿根的有效啮合长度,降低啮合重合度。在安装边界的考量上,内齿圈的轴向定位通常采用卡簧槽或者轴肩定位,需要预留足够的轴向窜动间隙,避免运转过程中热胀冷缩导致齿圈轴向顶死,同时内齿圈的端面跳动公差需要控制在分度圆直径的千分之一以内,否则会出现啮合偏载,局部齿面磨损过快的问题。在行星轮系的应用场景里,多个行星轮同时和内齿圈、太阳轮啮合,这时候内齿圈的齿距累积公差要求更高,否则会出现各行星轮受力不均的情况,部分行星轮负载过大提前失效,这类场景下的内齿圈通常会增加一定的齿向修形,补偿装配和加工带来的误差,让齿面载荷分布更均匀。和外直齿轮相比,内直齿轮的啮合重合度更高,同时参与啮合的轮齿对数更多,单齿承受的载荷更小,因此同等模数、齿宽的条件下,内啮合副的承载能力比外啮合副高30%左右,非常适合结构紧凑、输出扭矩大的传动方案,比如电动工具的减速箱、新能源汽车的轮边减速机构,都会大量采用这类内直齿结构。建模时除了齿部的精确参数化建模,还要注意非配合面的工艺倒角设计,尤其是内齿的两端入口处,需要加工引导倒角,方便装配时配对齿轮的顺利切入,避免装配过程中磕碰齿顶,导致齿部变形影响啮合精度。
