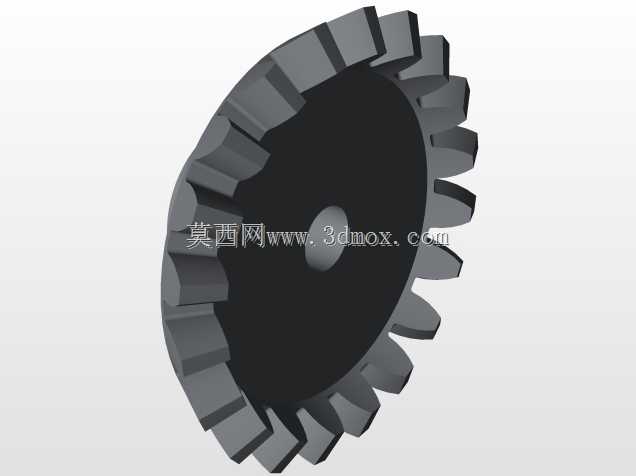

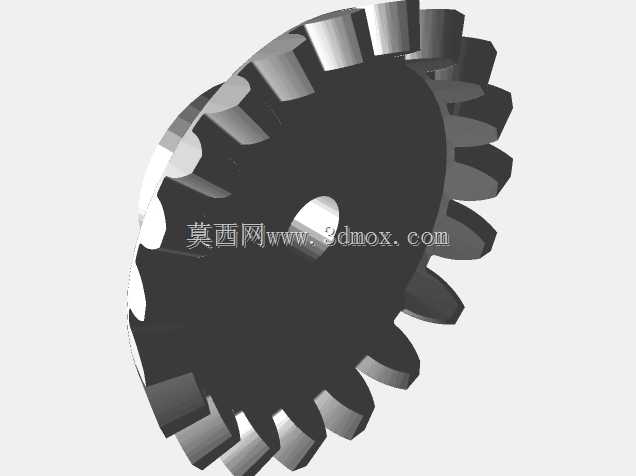

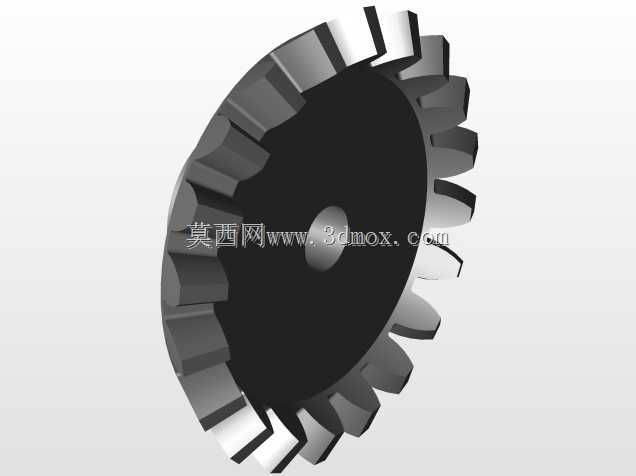

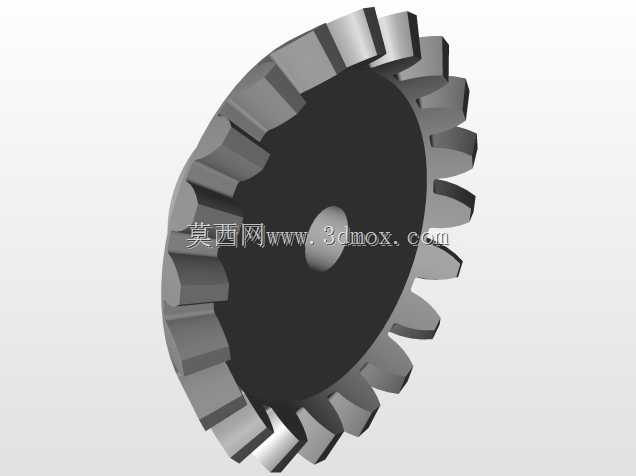

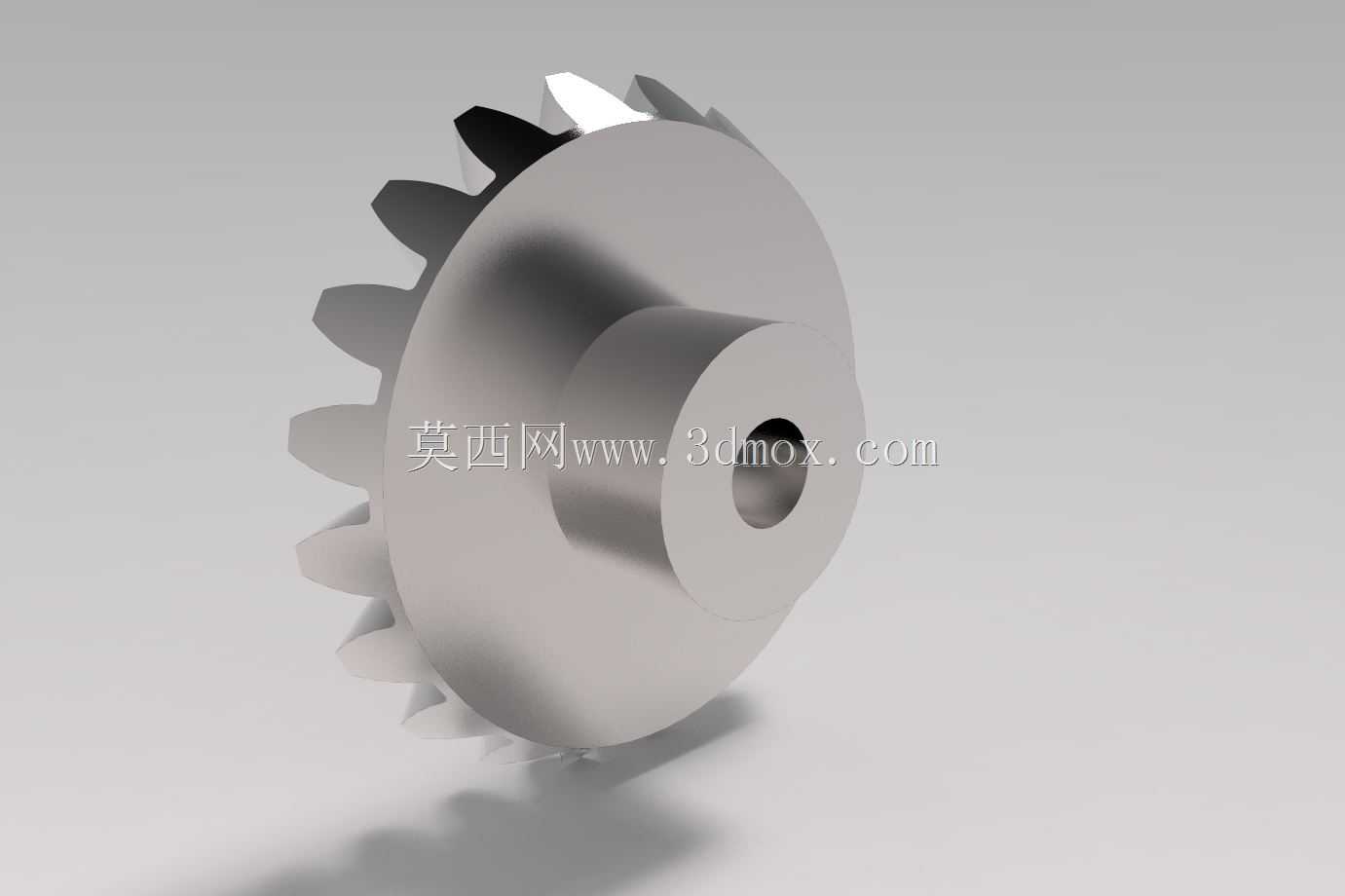

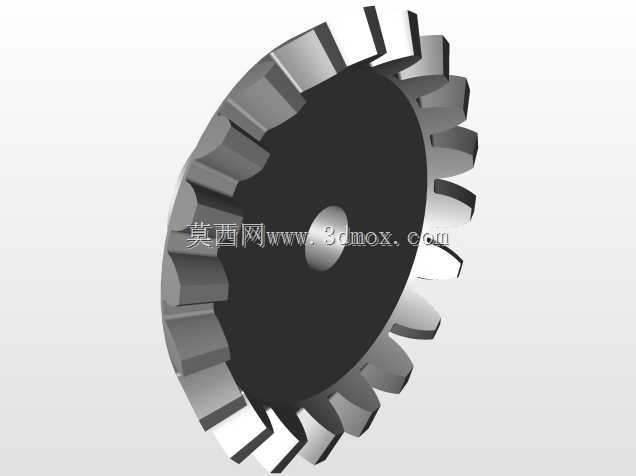

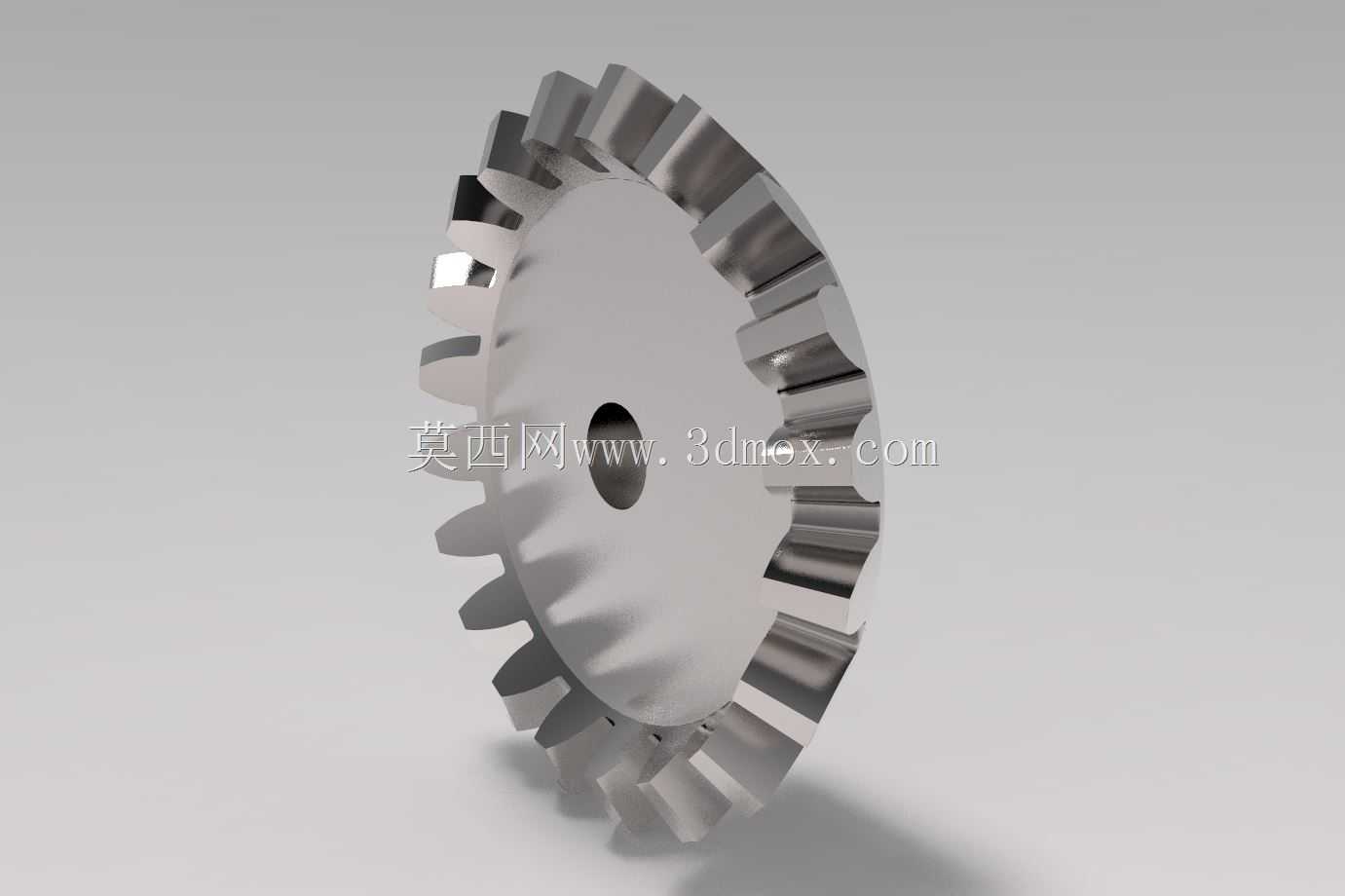

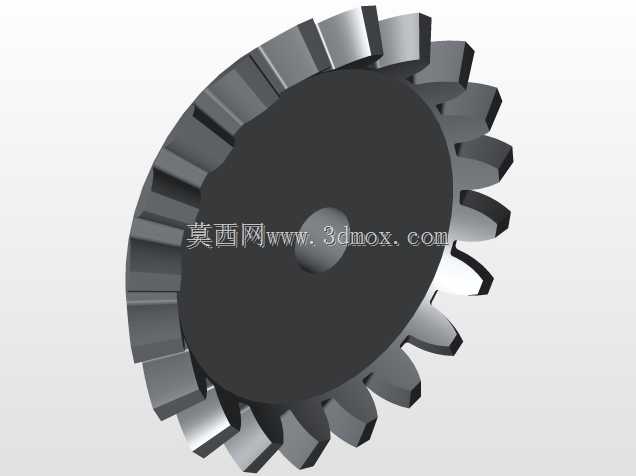

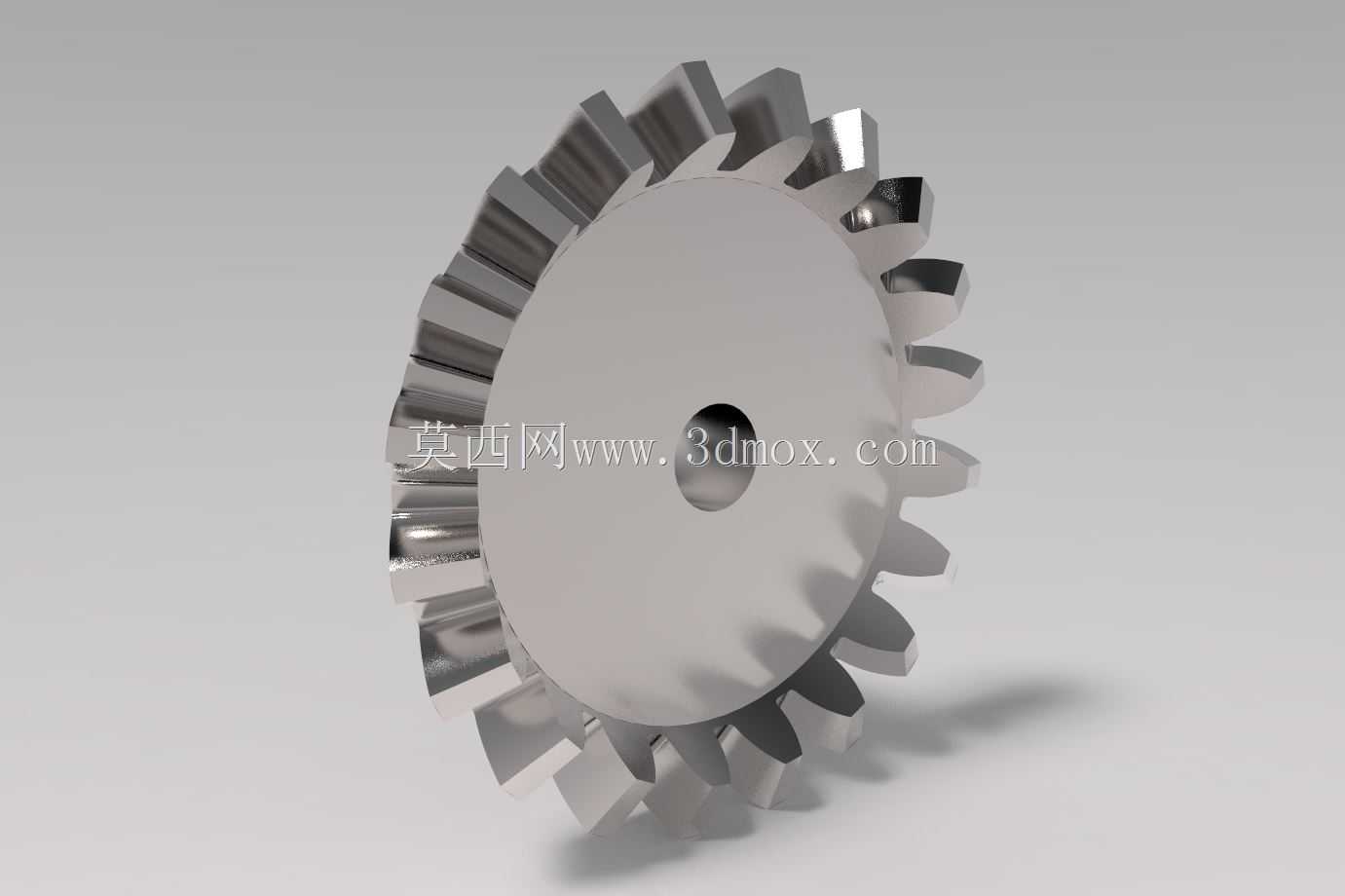

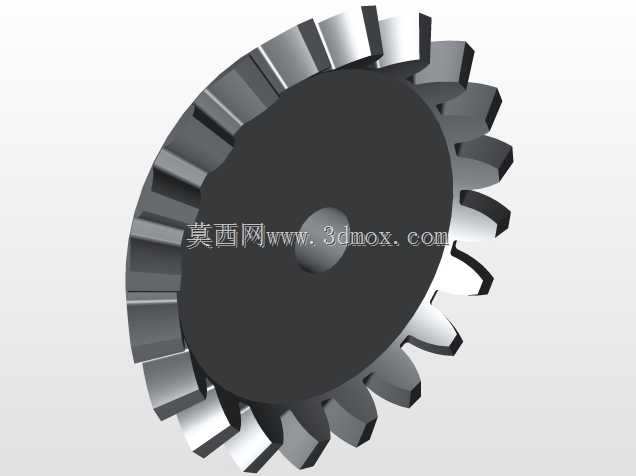

在相交轴动力传递场景中,锥齿轮是应用极为广泛的核心传动零件,最常见的安装工况是两轴轴线呈90度垂直相交的布局,也可根据设备的传动布局需求调整轴交角,适配不同的空间传动走向。这类零件的核心作用是在两个相交的转轴之间传递旋转扭矩与运动,改变动力传递的方向,在差速机构、机床分度头、小型农机传动箱、轻工设备传动组、电动工具减速结构中都能见到这类零件的应用。从结构特性来看,这类直齿锥齿轮的齿面沿节锥方向分布,轮齿从齿轮大端向小端逐渐收窄,整体齿廓承载面呈锥形分布,啮合过程中轮齿沿齿长方向逐步接触,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合中低速、中等载荷的传动工况,日常维护的门槛也更低。设计这类锥齿轮时,
首先要明确安装端的轴孔尺寸边界,中心轴孔的公差需要匹配对应传动轴的配合公差,通常采用过渡配合保证传动过程中不出现松旷,同时要控制齿轮的背锥面与安装端面的垂直度,避免装配后出现齿面偏载、啮合异响的问题。轮齿的参数设计需要匹配配对齿轮的齿数、模数、压力角,保证节锥能够完全贴合啮合,齿顶间隙控制在合理范围,避免运转过程中出现齿根干涉或者啮合间隙过大导致的传动回差。从外形安装边界来看,这类齿轮的最大外径位于齿圈大端位置,设计时需要预留足够的安装空间,避免轮齿运转过程中与周边的箱体结构、紧固件发生刮碰;齿轮的轮毂厚度需要满足轴向定位的需求,通常要预留键槽的安装位置,通过平键传递扭矩,避免轴与齿轮之间出现相对转动。实际选型应用中,
需要根据传动比确定主从动轮的齿数匹配,根据传递的扭矩大小选择合适的模数与齿宽,齿宽过大容易导致小端齿面载荷集中,加剧齿面磨损,齿宽过小则会导致轮齿承载能力不足,容易出现断齿失效。在装配调试环节,需要通过调整垫片控制两锥齿轮的安装距,保证轮齿的接触印痕位于齿面中部,沿齿长和齿高方向的接触面积符合设计要求,这样才能保证传动平稳,降低运转噪音,延长零件的使用寿命。这类直齿锥齿轮的加工通常采用刨齿或者铣齿工艺,小批量定制场景也可通过五轴加工中心直接铣削成型,建模过程中需要准确还原齿面的渐开线轮廓与锥度变化,保证生成的模型能够直接用于加工编程或者运动仿真,在装配仿真环节可以直接验证啮合间隙与干涉情况,提前规避设计阶段的尺寸匹配问题,减少后续实物试装的调整成本。对于传动精度要求不高的通用传动场景,这类直齿锥齿轮的综合性价比远高于螺旋锥齿轮,不需要复杂的专用加工设备,后期更换配件的采购成本也更低,是中小功率相交轴传动结构的首选零件。
