五角星内嵌流线造型标识立体结构设计

做这类标识类立体构件的建模，最先要考虑的不是外观曲面顺不顺，而是实际落地的安装场景——这类带品牌属性的立体标识，常见的应用场景分三类：一类是设备本体的铭牌镶嵌，比如工业控制柜面板、专用作业设备的机身侧立面，需要和钣金壳体做沉台配合；另一类是展会展示用的 standalone 立体摆件，底部要预留和亚克力底座或者金属支架的连接孔位；还有一类是文创周边的金属压铸原型，要考虑拔模斜度和壁厚均匀性，避免压铸时出现缩孔缺陷。

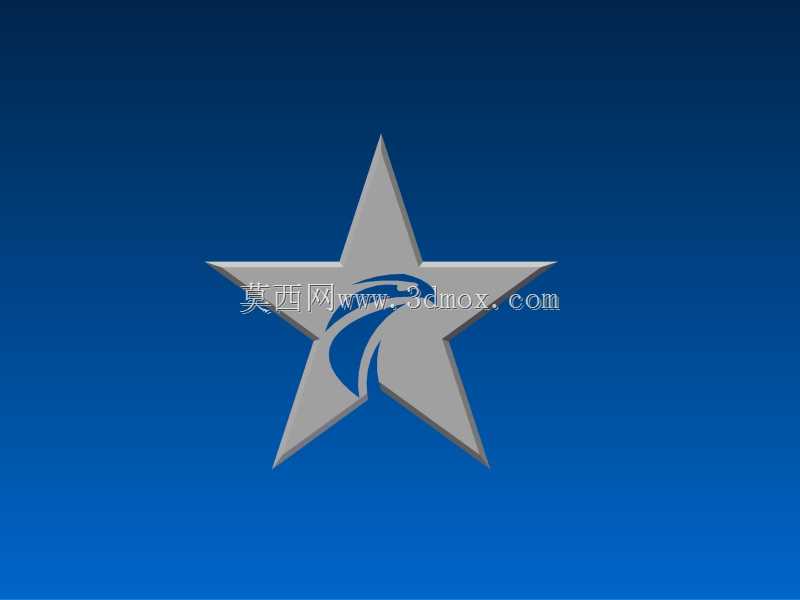

从结构上拆解这个标识，主体是正五角星外轮廓，常规正五角星的外接圆和内接圆比例是固定的2.618:1，建模时先做基准草绘，把五个尖角的倒圆角参数统一，避免加工时出现应力集中的锐边，尤其是如果后续要做钣金折弯或者激光切割下料的话，尖角处的R角不能小于板材厚度，否则折弯时会出现裂口。五角星内部的流线型造型，是整个标识的识别核心，这部分曲面做的时候要注意和五角星基面的贴合度，不能出现零厚度的几何错误，两个曲面的拼接处要做G1连续过渡，不管是后续做CNC铣削还是3D打印，都不会出现接刀痕或者层纹突兀的问题。

实际选型安装的时候，要先确定安装基面的材质：如果是贴在钣金设备表面，整体厚度控制在3-8mm即可，背面做热熔胶柱或者3M胶粘贴的预留平面，不需要额外打通孔，避免破坏设备壳体的防护等级；如果是做户外立式标识，整体厚度要加到15-20mm，内部做加强筋结构，防止长期风载出现变形，五个尖角的位置要做圆滑包边，避免人员磕碰划伤。建模时的基准选择要把五角星的几何中心放在坐标原点，安装面贴合XY基准平面，这样后续出工程图或者做装配配合时，不需要额外调整坐标，直接调用就能匹配安装位的孔位坐标。

设计思路上，内部流线造型的曲率要和五角星的斜边做视觉呼应，不能出现流线走向和五角星棱线冲突的情况，流线的起始点落在五角星左下侧的内凹点，收尾延伸到右上侧的棱边中段，形成视觉上的动势，同时要保证流线造型的凸起高度统一，比五角星基面高出1.5-2mm，形成清晰的层次感，不管是做金属喷砂氧化还是亚克力丝印，都能通过高度差形成自然的光影分界，不需要额外做分色处理就能突出核心识别元素。

尺寸边界方面，常规设备铭牌用的规格，外接圆直径控制在80-120mm区间，这个尺寸在1-2米的观察距离下识别度最佳，不会因为太小看不清，也不会太大占用设备面板的操作空间；如果是墙面固定的大尺寸标识，外接圆直径可以做到500-800mm，这时候建模要把壁厚控制在2.5mm以上，背部的安装挂点要设置在五角星的五个内凹位置，这几个点是结构刚度最高的位置，悬挂时不会出现局部变形。还要注意的是，这类标识如果要做发光效果，建模时要在流线造型的背面预留LED灯条的安装槽，槽宽控制在6mm，深度4mm，边缘做遮光挡边，避免出现漏光的问题，同时要预留走线的缺口，位置选在底部的内凹处，安装后走线不会外露影响外观。

从加工适配性来说，这个模型的几何特征没有复杂的倒扣结构，不管是用CNC加工铝件、亚克力雕刻，还是钣金冲压、3D打印都能直接适配，不需要做额外的结构拆分。如果是做金属压铸，要把所有的竖直面做1-1.5度的拔模斜度，分型面选在五角星的安装基面位置，避免分型线落在外观可见的面上，后续抛光处理时能减少工作量。做装配验证的时候，要检查流线造型和五角星主体的结合面有没有缝隙，所有的棱边倒角要统一，外露面的倒角做R0.5，安装贴合面做C0.2的倒角，去除毛刺，保证安装时能完全贴紧基面，不会出现翘边的情况。
