MG996R舵机驱动可变形机甲结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:330845
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计
  • MG996R舵机驱动可变形机甲结构设计

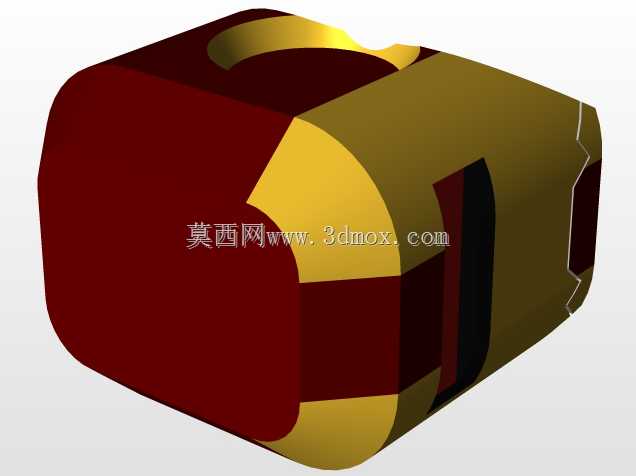

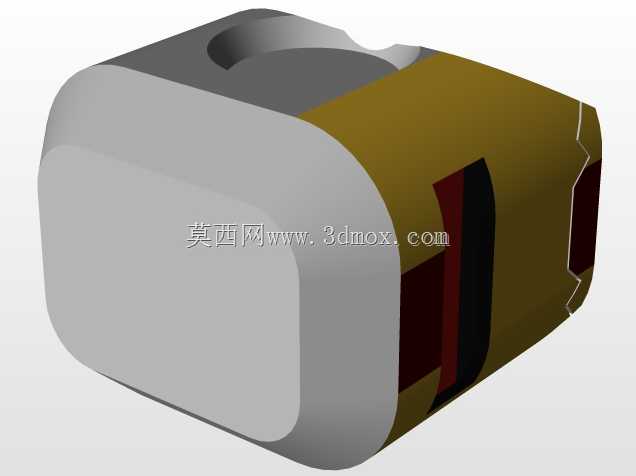

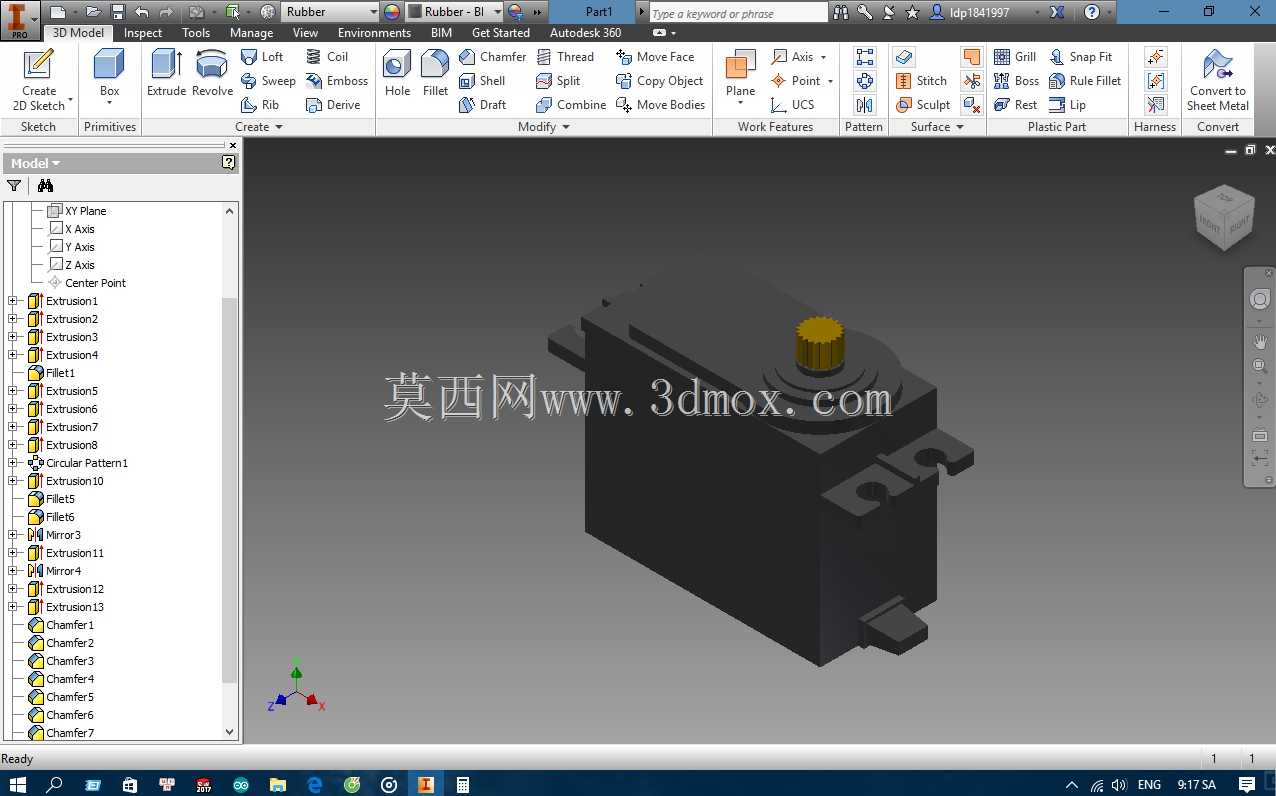

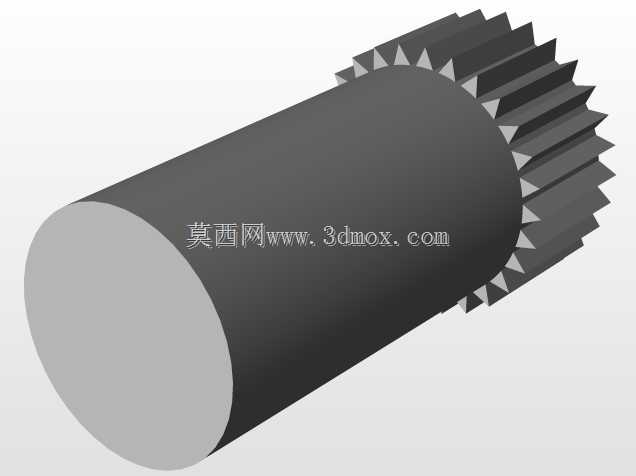

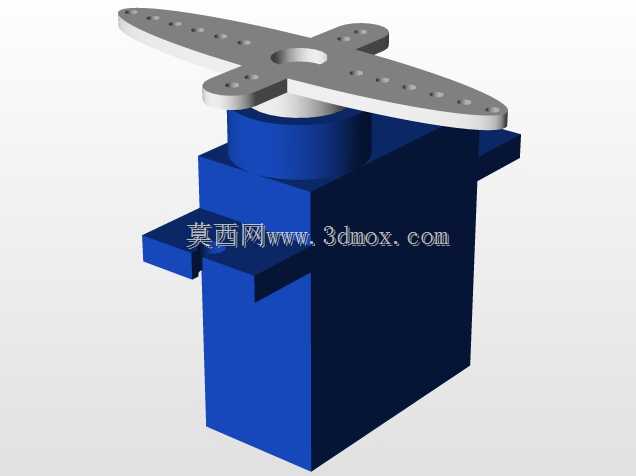

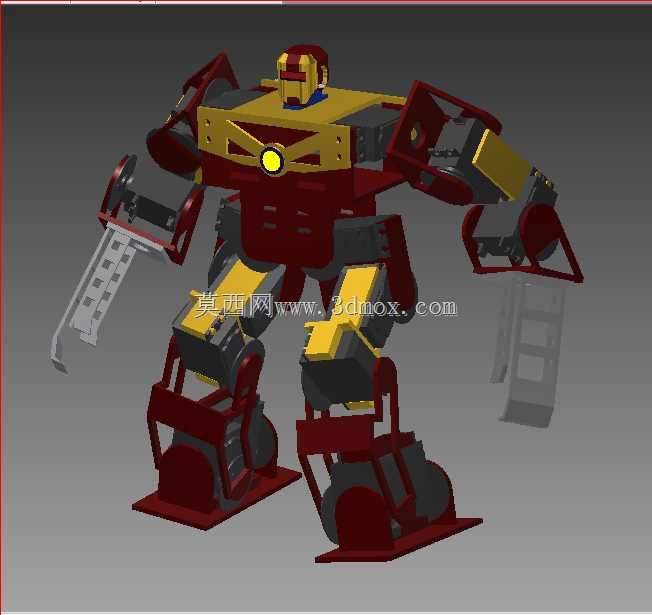

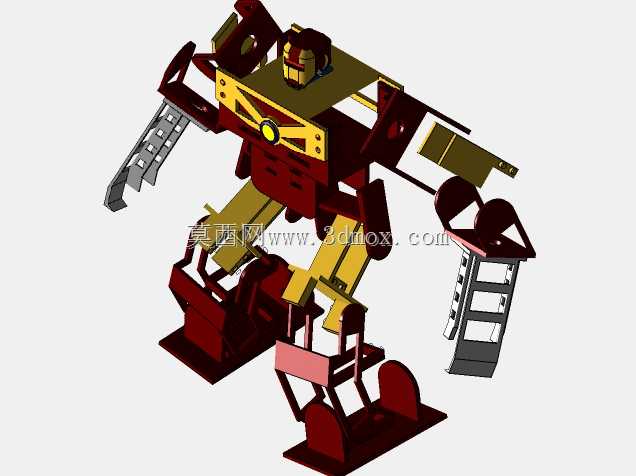

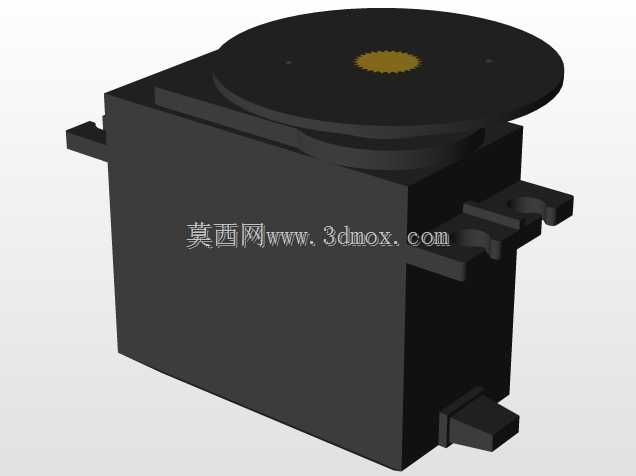

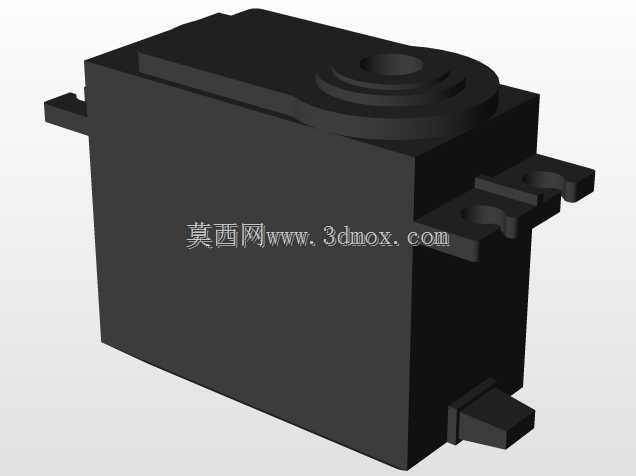

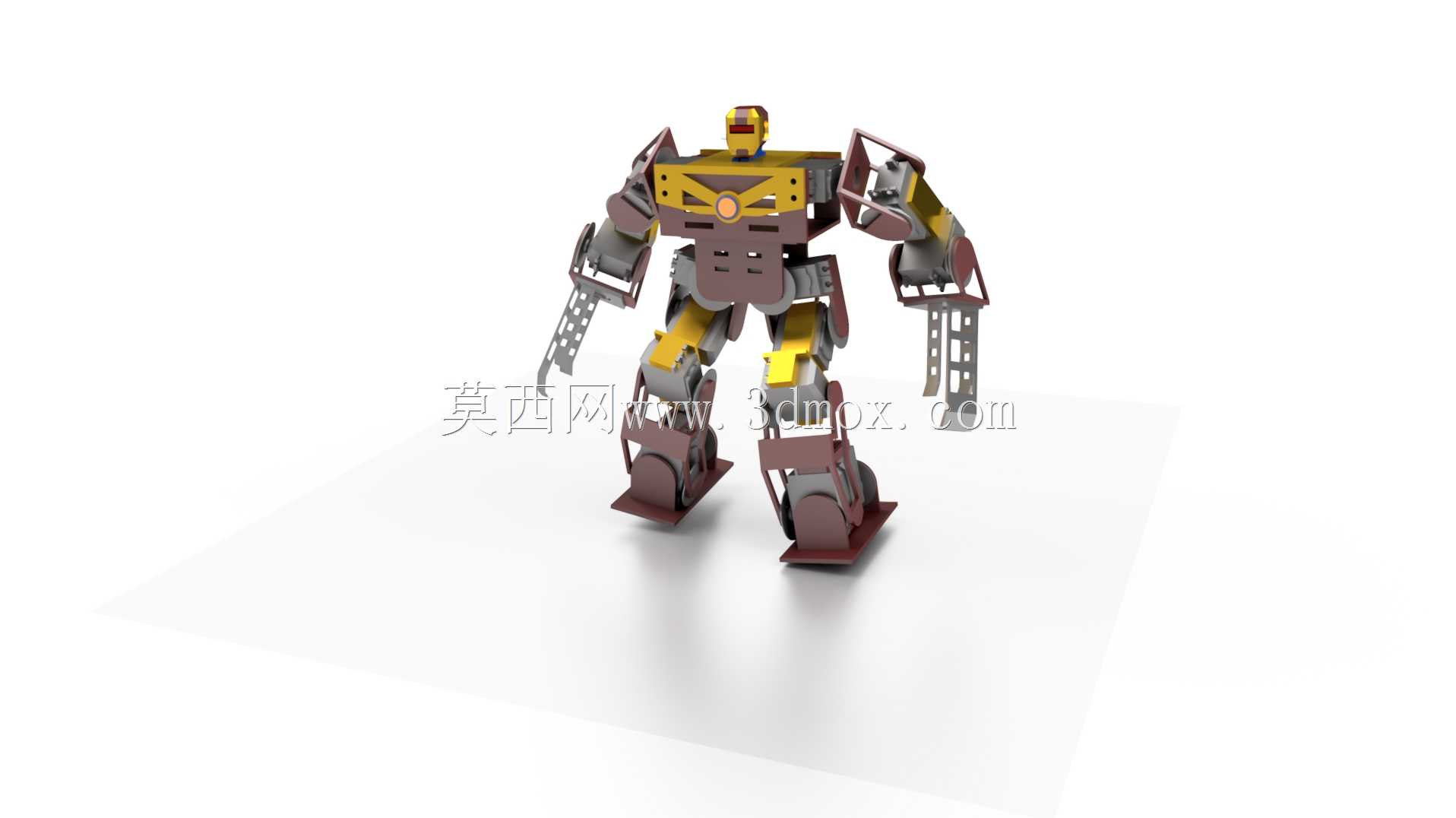

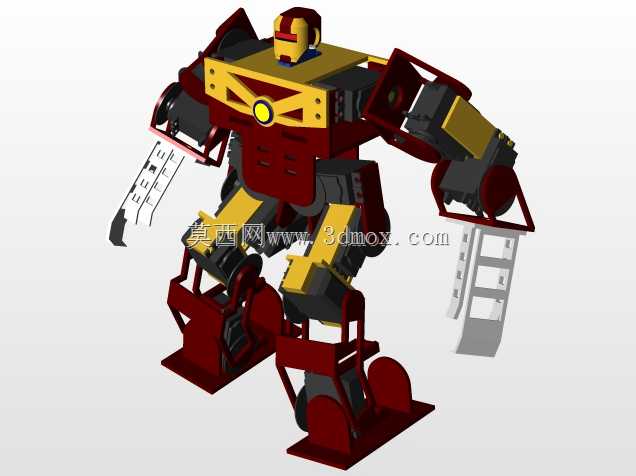

这套可变形机甲结构,核心依托MG996R大扭矩舵机作为关节动力源,最初的设计出发点是面向青少年科创教育场景的实操教具,同时也可作为小型桌面级展示装置、机器人竞赛入门级实训载体使用。在实际教学场景中,学生可以通过这套结构直观理解舵机的扭矩输出特性、连杆传动的运动逻辑,以及多关节联动的姿态控制原理,相比纯理论的机械原理课程,实体可动的结构能大幅降低知识点的理解门槛。

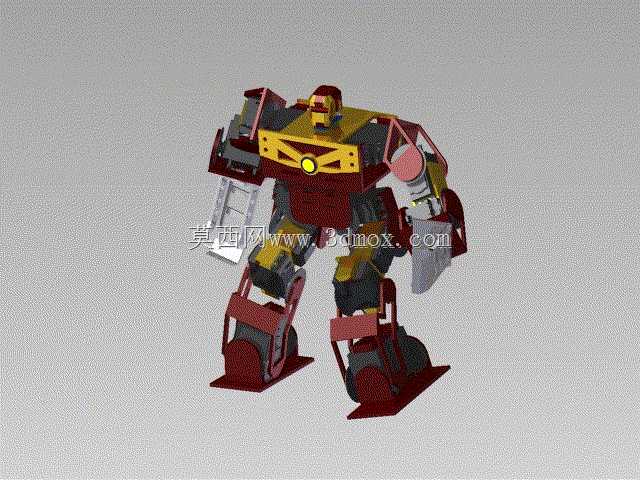

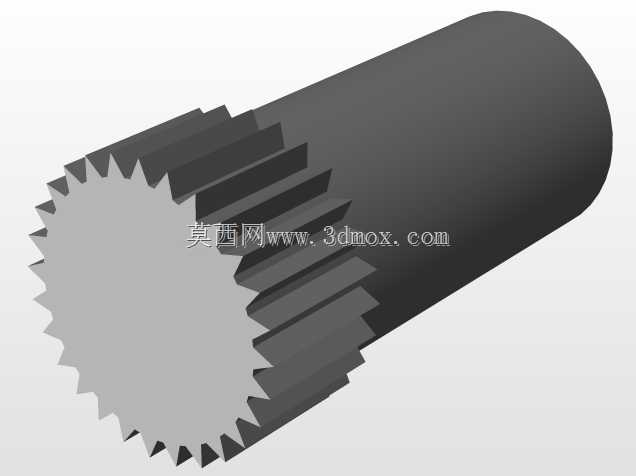

从功能特性来看,整套结构的关节全部采用舵机直驱配合钣金件铰接的形式,没有冗余的减速传动环节,一方面减少了传动间隙带来的姿态误差,另一方面也降低了装配调试的难度,哪怕是没有太多机械装配经验的使用者,也能按照装配关系快速完成整机组装。结构的上肢部位预留了标准的舵机盘安装位,可以根据使用需求更换不同的末端执行件,比如夹持器、演示道具甚至小型功能模块,拓展性较强;下肢部位做了重心优化设计,双足站立时的支撑面覆盖了整机重心的投影范围,静态展示时不需要额外支撑结构就能保持稳定姿态,在舵机驱动下可以完成上肢抬举、腰部转动、下肢小幅迈步的基础动作,变形过程中各构件的运动轨迹经过反复校核,不会出现运动干涉卡滞的问题。

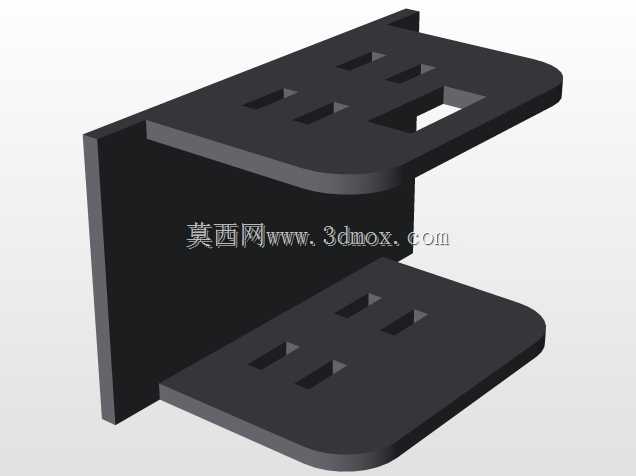

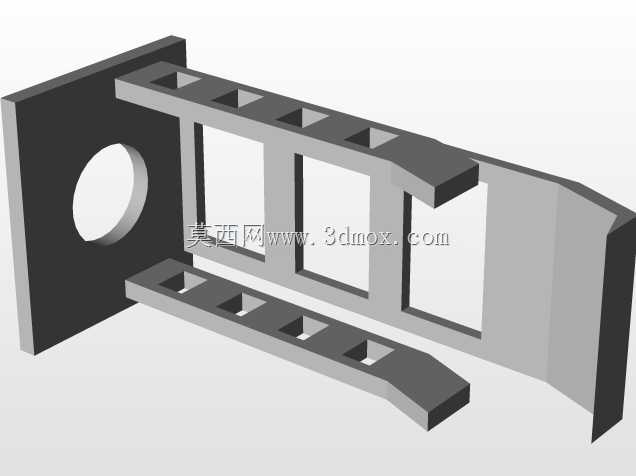

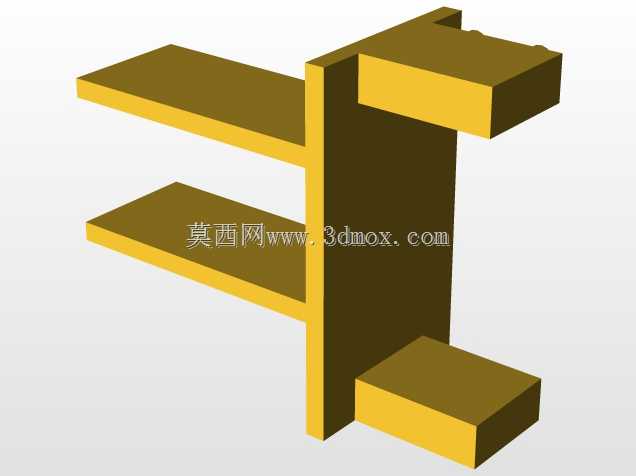

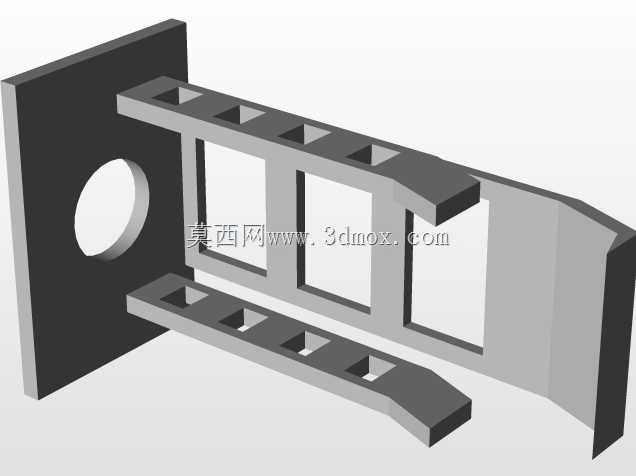

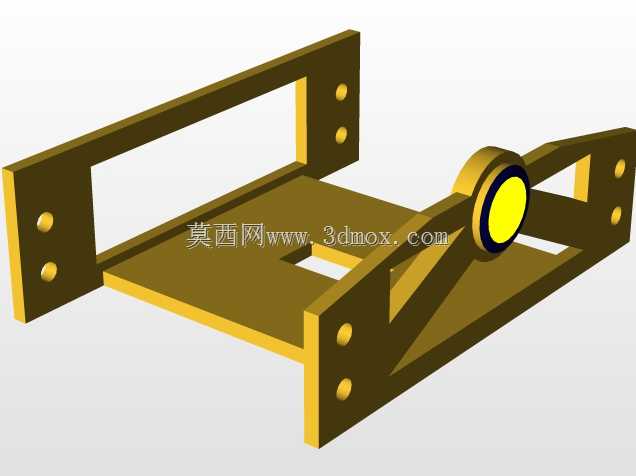

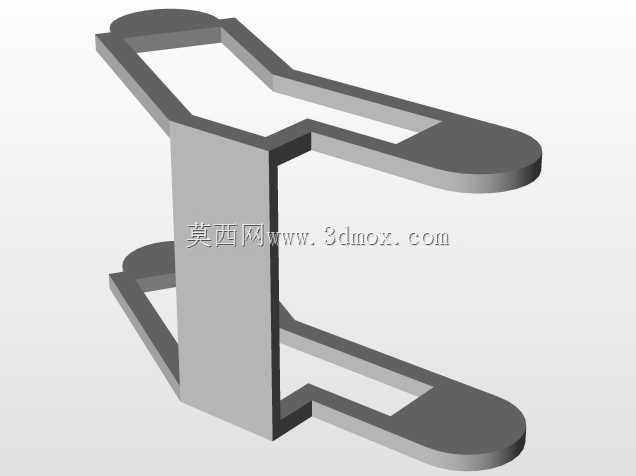

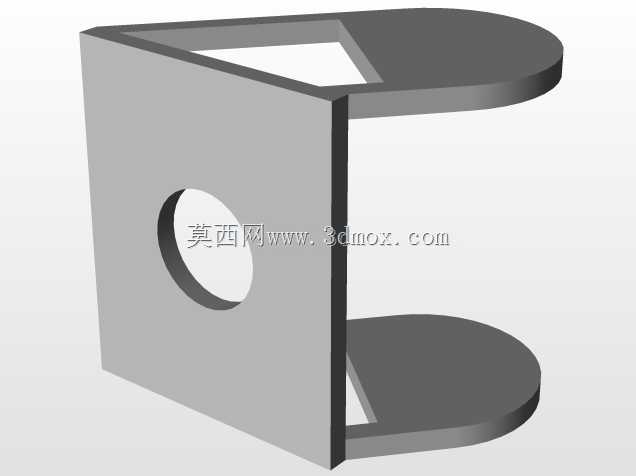

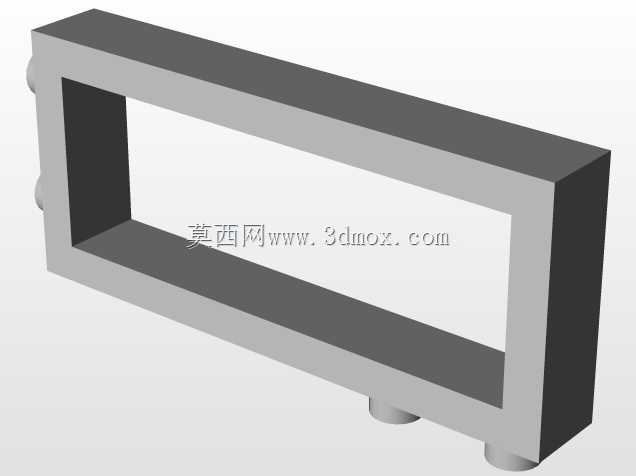

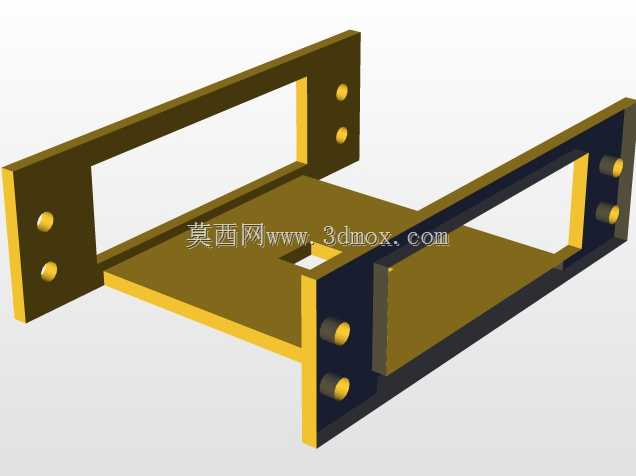

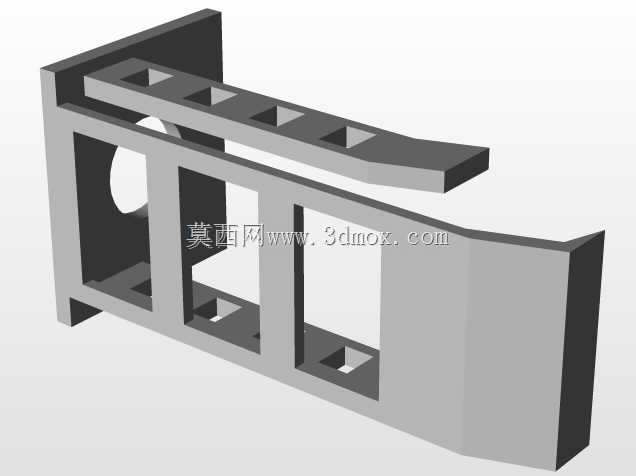

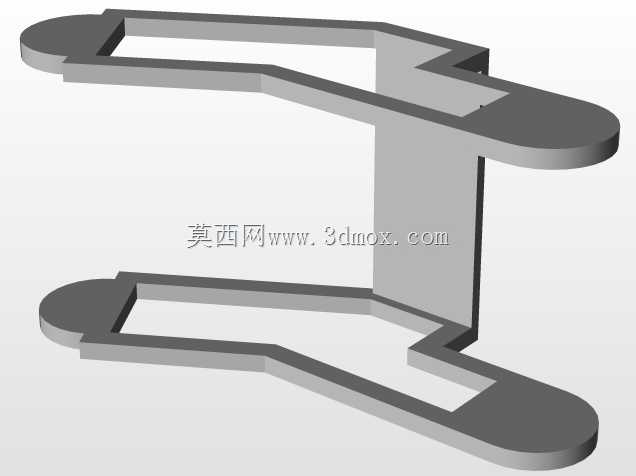

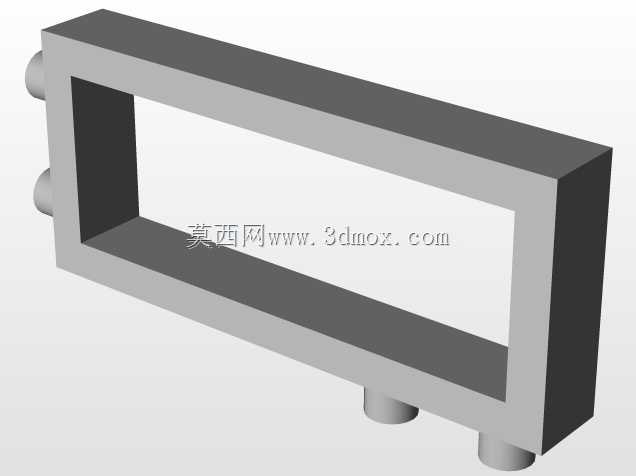

设计过程中最先敲定的是关节的布置逻辑,参考了人形机器人的关节自由度分配方案,在腰部、肩部、肘部、髋部、膝部分别设置了动力关节,每个关节的转动角度范围都根据实际运动需求做了限位设计,避免舵机超程转动造成结构损坏或者线路缠绕。所有的结构件都采用等厚度钣金折弯成型的设计思路,不需要复杂的机加工工序,通过激光切割下料后简单折弯就能完成零件加工,加工成本低,适合小批量制作或者个人DIY加工。零件之间的连接全部采用标准紧固件铰接,没有特殊的定制连接件,后期维护更换零件非常方便,某个构件出现变形或者损坏时,只需要拆下对应位置的紧固件就能完成替换,不需要拆解整个结构。

安装边界方面,整套结构组装完成后的整体高度控制在200mm以内,底座的最大投影尺寸为120mm*100mm,放置在普通桌面、展示台面上不会占用过多空间,各关节运动时的最大外伸轮廓不超过底座边界150mm,做动态演示时不会碰到周边的其他物品。舵机的走线全部隐藏在结构件的内侧空腔里,外部没有裸露的线路,既提升了整体的外观整洁度,也避免了运动过程中线路被构件夹损的风险。结构的重量主要集中在下肢部位,上半身的构件尽量做了轻量化的开孔处理,在保证结构强度的前提下降低了上部的重量,进一步提升了站立和运动时的稳定性。

在实际的实训应用中,这套结构还可以搭配开源控制板使用,使用者可以自行编写控制程序,调整各关节的运动时序,实现不同的姿态动作甚至简单的步态行走,对于刚接触机器人结构设计和运动控制的学习者来说,是非常合适的实操载体,能够帮助使用者快速建立从结构设计到装配调试再到运动控制的完整工程认知。结构的所有铰接孔位都做了公差适配设计,普通的标准铜套或者自润滑轴承都可以直接压装使用,长时间反复运动也不会出现孔位磨损导致的关节松旷问题,能够满足高频次实训操作的使用强度要求。
