双向T型块丝杆调节锁紧组件

项目分类:3D模型 发布时间:2021-10-21 ID:330887
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件
  • 双向T型块丝杆调节锁紧组件

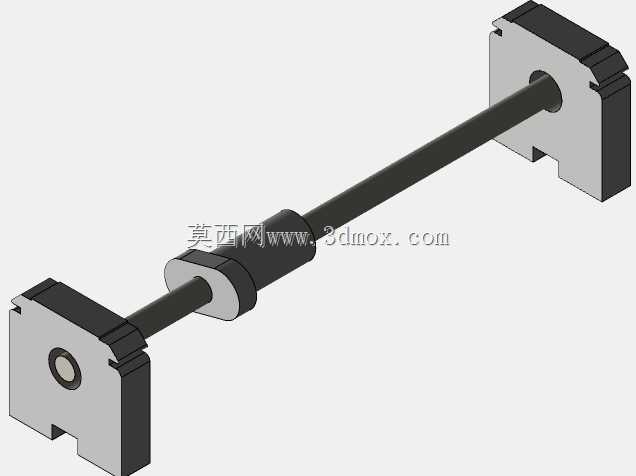

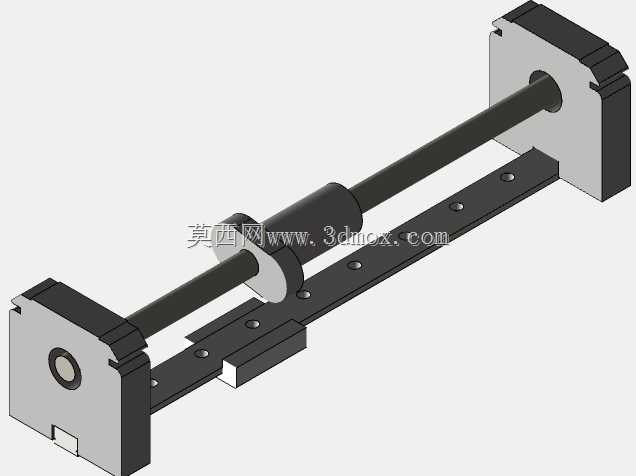

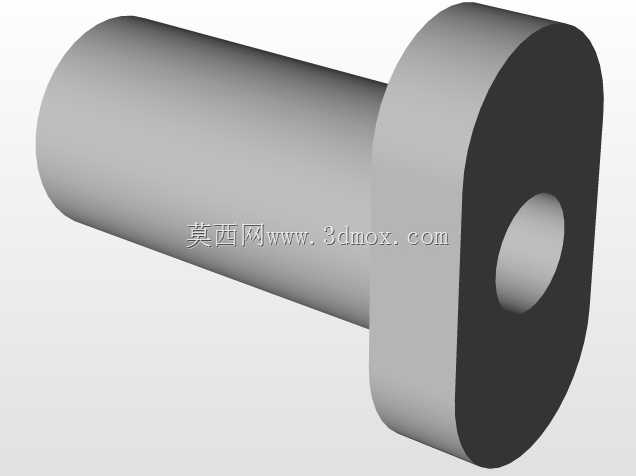

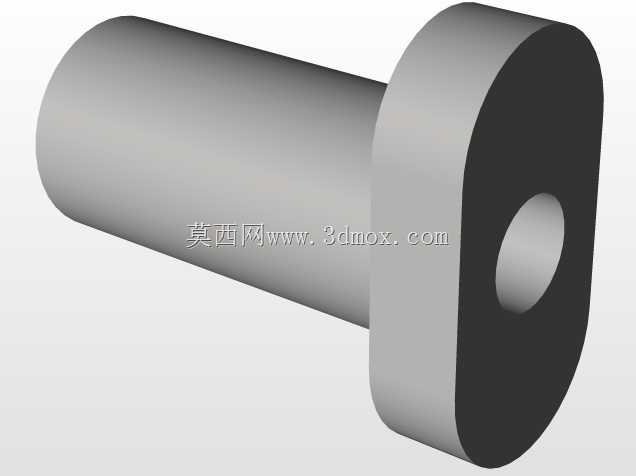

在工装夹具、小型滑台模组、非标自动化定位工位的设计场景中,这类双向T型块搭配丝杆的调节组件是非常常见的执行部件,很多做治具设计的工程师在做间距可调的夹持工位时,第一时间会想到这类结构,它的核心作用是通过丝杆的转动,带动两端的T型滑块同步相向或者反向移动,实现两个定位块之间的间距调整,调整到位后依靠丝杆的自锁特性或者配套的锁紧螺母完成位置固定,不需要额外增加复杂的锁紧机构就能满足中低负载下的定位需求。从结构设计逻辑来看,两端的T型滑块是直接适配工业铝型材的T型槽的,滑块的外形尺寸严格匹配常用的欧标20、30、40系列铝型材槽宽,安装时不需要额外加工安装孔,直接将滑块卡入型材槽内即可完成预装,丝杆部分采用的是梯形牙螺纹,相比普通三角牙螺纹,它的传动效率更适中,而且具备良好的自锁性能,当丝杆停止转动时,两端的滑块不会因为受到轴向载荷而自行移位,这一点在手动调节的工装场景里非常实用,不需要额外增加抱闸或者锁止结构就能保证定位精度。丝杆中间的限位凸台是设计时特意做的定位基准,安装时这个凸台会卡在型材的中间固定座里,保证丝杆转动时不会发生轴向窜动,两端的螺纹旋向是相反的,一端为正牙一端为反牙,这样转动丝杆的时候两个滑块才能实现同步的开合动作,相比单丝杆带动单个滑块的结构,这种双向结构的调节效率要高一倍,而且两个滑块的移动距离是完全对称的,调整后的中心位置不会发生偏移,非常适合需要对中夹持的工位,比如电路板测试治具、小型零件的定位夹紧、流水线的宽度调节挡边这些场景。从安装边界来看,整个组件的安装长度可以根据实际使用的丝杆长度灵活调整,滑块的突出型材表面的高度控制在10毫米以内,不会占用过多的安装空间,滑块上预留的螺纹孔可以直接安装挡块、夹爪、定位销等功能件,不需要额外做转接件,减少了装配的零件数量。在实际选型使用的时候,需要注意丝杆的直径要和负载匹配,一般小型治具用直径8毫米的梯形丝杆就足够,负载稍大的工位可以选直径12毫米的规格,滑块的材质一般选用45号钢表面发黑处理,兼顾耐磨性和成本,丝杆同样采用45号钢调质处理,表面硬度可以达到HRC28左右,长期往复调节也不会出现螺纹磨损过快的问题。很多新手工程师在设计这类调节结构的时候,容易忽略丝杆和固定座之间的间隙配合问题,如果把丝杆和中间固定座的配合间隙做的太小,转动的时候会出现卡滞,间隙太大又会出现丝杆晃动,影响调节精度,一般配合间隙控制在0.1到0.2毫米之间是比较合适的,同时在固定座和丝杆之间可以增加一个薄型尼龙垫片,减少转动时的金属摩擦,提升操作的顺滑度。另外两端滑块和丝杆的配合螺纹要做适当的消隙处理,可以在滑块的螺纹部位开一个0.5毫米的窄缝,安装的时候用一个小螺丝收紧窄缝,消除螺纹之间的配合间隙,这样调节的时候不会出现空程,定位精度可以控制在0.1毫米以内,完全满足大部分非标工装的精度要求。这类结构相比直线导轨搭配滑块的调节结构,成本要低很多,而且安装难度极低,不需要复杂的加工工序,只要把铝型材按需要的长度切割好,卡入滑块、穿入丝杆、固定中间的限位座就可以完成装配,非常适合快速搭建的测试工装、小批量生产的非标设备,在3C产品组装、小零件检测、包装线挡边调节这些场景里的应用非常广泛,很多做设备改造的工程师在旧设备升级的时候,也会优先选用这类组件来替换原来的固定挡边,实现工位的快速可调,提升设备的柔性生产能力,不需要重新制作整个工装架,只需要更换调节组件就能适配不同尺寸的产品,大幅降低改造成本和改造周期。
