木纹组合式家用音响结构设计方案

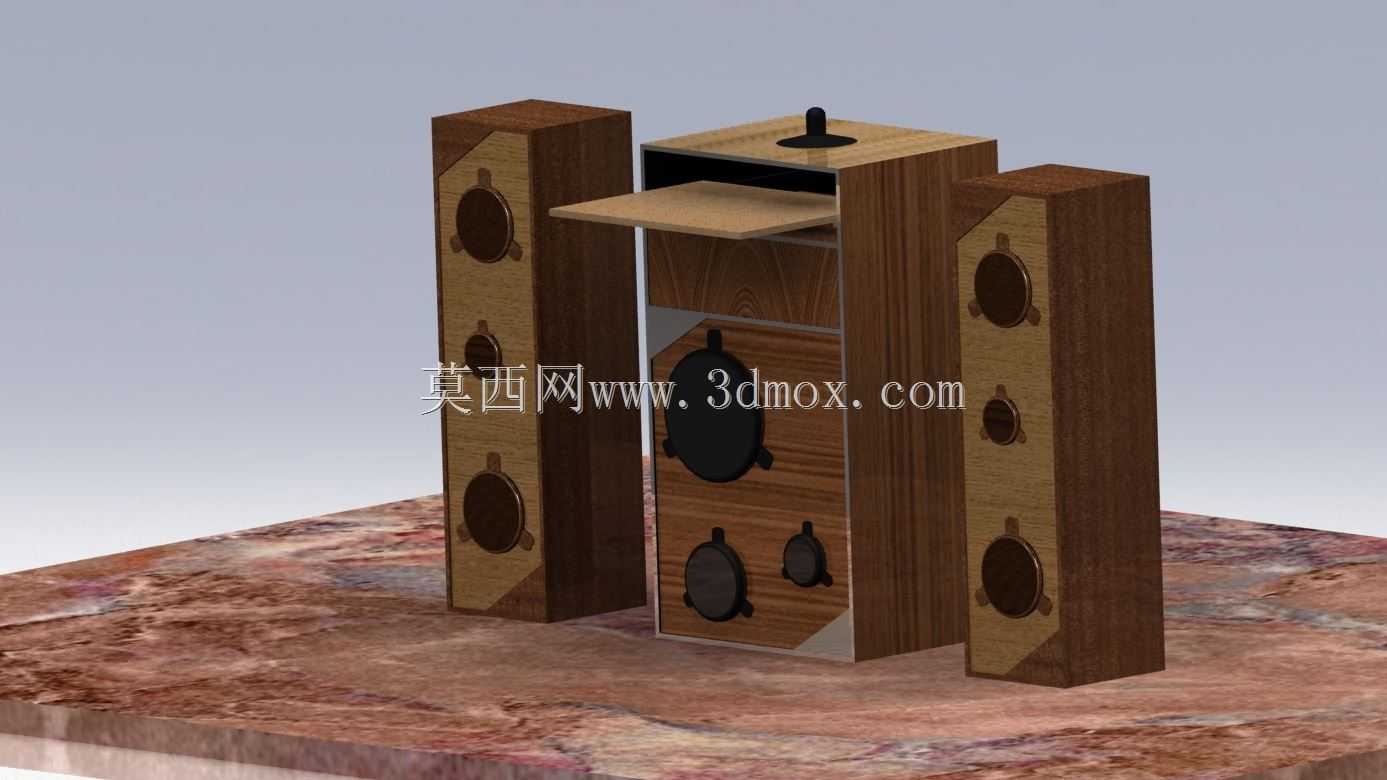

这套组合式音响的结构设计，首先围绕家用客厅场景的实际摆放需求展开，主箱体与两侧副箱采用分体式布局，可根据电视柜的实际宽度灵活调整摆放间距，适配不同尺寸的客厅置物面。主箱体集成了音源输入、功率放大与全频发声单元，顶部预留的旋钮结构为音量调节与音源切换控件，中部的翻板结构可隐藏USB、AUX等外接接口，避免日常落灰同时保持外观整体性，下部的大尺寸低音单元负责低频信号重放，两侧搭配的小尺寸辅助单元负责中频补正，减少大音量下的频段失真。两侧的立式副箱为独立的声道单元，每个箱体沿垂直方向排布三个不同尺寸的发声单元，从上到下分别对应高频、中频、低频的信号输出，垂直排布的方式可以让声音的扩散角度更贴合坐姿状态下人耳的高度范围，减少听音位置的声场偏移。

从结构设计的角度看，所有箱体的外壳采用多层实木拼接结构，板材拼接处采用45度榫卯咬合，相比普通胶粘结构能大幅减少大音量下的箱体谐振，避免箱体震动带来的音染。每个发声单元的安装位都预留了2mm的密封胶圈槽，安装时嵌入丁基橡胶密封圈，隔绝单元背部的声波反向衍射，同时在箱体内部的空腔中，按照单元位置设置了不规则的吸音棉填充区，低音单元对应的空腔填充密度更高，减少低频驻波，中高频单元对应的空腔填充密度稍低，保证声音的通透度。主箱体与副箱的接线端都设置在箱体背部的下沿，接线口采用内凹设计，避免线材弯折过度导致的接触不良，同时内凹结构可以让箱体紧贴墙面摆放，不会因为线材插头突出导致箱体无法贴墙，减少摆放时的空间占用。

安装边界方面，主箱体的宽度控制在350mm以内，深度为280mm，高度为420mm，两侧副箱的宽度为160mm，深度与主箱体保持一致，高度为600mm，整套设备摆放时的最小横向占用宽度为800mm，最大可拓展至1600mm的摆放间距，适配绝大多数常规家用电视柜的尺寸范围。箱体底部预留了5mm高度的可调脚垫，可根据摆放面的平整度调整脚垫高度，避免箱体放置不稳产生的震动异响，脚垫采用防滑橡胶材质，不会在木质或石材电视柜表面留下划痕。主箱体顶部的调节旋钮突出箱体表面12mm，旋钮的阻尼扭矩设置在0.2N·m，调节时不会因为力度过大带动箱体移位，同时旋钮表面做了防滑纹理处理，湿手操作也不会打滑。

在实际使用场景中，这套音响既可以搭配电视作为家庭影音的发声设备，也可以通过蓝牙连接移动设备作为音乐播放终端，主箱体的翻板打开后可以放置小型的音乐播放器或者电视盒子，拓展了置物功能，不需要额外搭配置物架。箱体的木纹外观可以适配中式、北欧、简约等多种家装风格，不需要额外做外观装饰就能融入客厅环境。结构设计时充分考虑了日常维护的便利性，每个单元的固定螺丝都隐藏在网罩的卡扣下方，拆卸网罩即可完成单元的更换与检修，不需要完全拆解箱体，降低后期维护的难度。箱体的所有边角都做了R3的圆角处理，避免日常走动时磕碰受伤，尤其适合有孩童的家庭使用。内部的功放电路板设置在主箱体的上部空腔，与下部的低音单元之间设置了金属屏蔽隔板，避免功放工作时的电磁干扰影响发声单元的信号传输，同时隔板上预留了散热孔，对应功放板的散热片位置，保证长时间大音量工作时的热量可以及时散出，不会因为积热导致电路故障。
