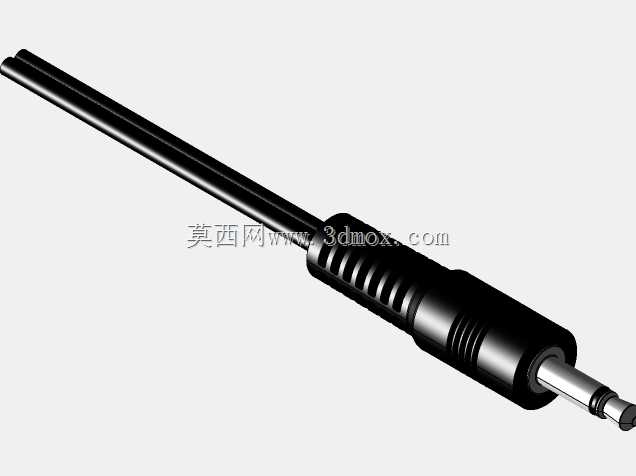

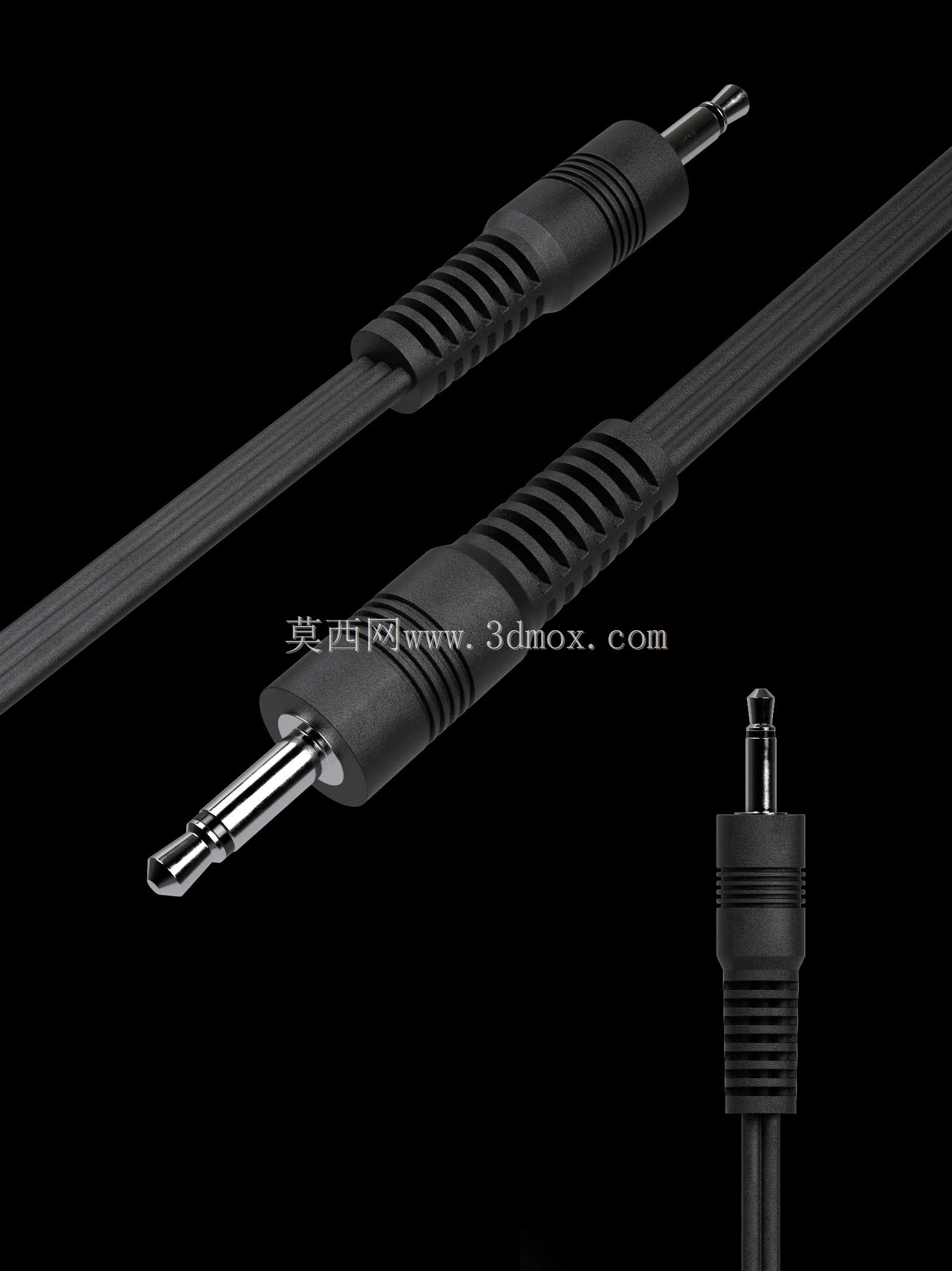

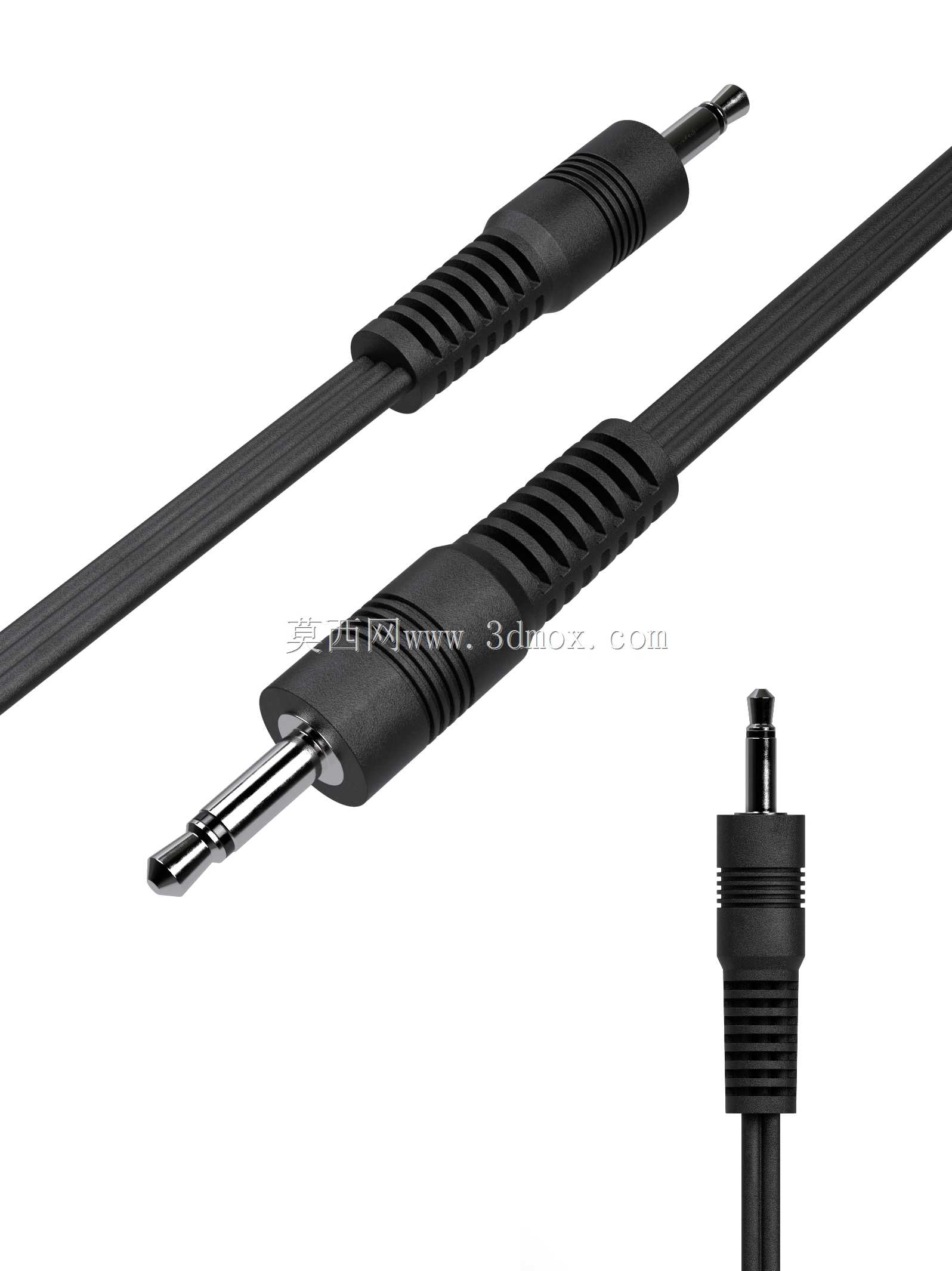

标准3.5毫米单声道TS音频接插件结构

在音频信号传输链路里，这类单声道TS接插件是模拟音频设备互联最常见的基础连接件，广泛覆盖消费级音频外设、小型扩声设备、工业音频提示终端、老式对讲机配件、教学扩音设备、简易乐器信号传输等场景，承担单声道非平衡音频信号的物理连接与导通作用，是小功率模拟音频回路里用量极大的基础连接部件。从实际使用场景来看，这类接插件常搭配平行双芯音频线缆使用，一端压接在插头尾部，通过尾部的防弯折带扣结构分散线缆弯折应力，避免线缆根部因为反复弯折出现铜丝断裂、接触不良的问题，很多现场使用的便携音频设备，因为经常拖拽、收放线缆，插头尾部的应力释放结构直接决定了整个接插件的实际使用寿命，设计时特意在插头注塑尾部做了多道环形防滑槽与渐缩的锥度结构，既可以增加注塑部分和线缆外皮的摩擦力，也能让弯折时的应力顺着锥度逐步分散，不会集中在某一个截面位置。接插件的插合端采用标准3.5毫米直径的TS结构，也就是尖端为信号端、套筒为公共接地端的两触点结构，插合长度符合通用音频接口的尺寸规范，能够和市面上所有标准3.5毫米单声道插孔实现可靠配合，插入深度的公差控制在0.2毫米以内，既不会因为插入过浅导致信号断续，也不会因为插入过深顶坏接口内部的弹片结构。金属插针部分采用铜基材质表面镀镍处理，兼顾导电性能与抗氧化能力，插拔寿命能够满足日常数千次的使用需求，插针根部和注塑本体之间做了台阶定位，装配时可以精准控制插针的埋入深度，避免出现插针歪斜、同轴度偏差导致的插拔卡滞问题。从建模设计的角度来看，整个接插件的建模需要重点把控几个关键尺寸边界：首先是金属插针的外径公差，必须控制在3.48毫米到3.52毫米之间，才能适配不同厂商生产的母座接口，过粗会导致插拔困难甚至撑坏母座弹片，过细则会出现接触电阻过大、信号受干扰甚至断连的问题；其次是尾部线缆压接部分的内孔尺寸，需要匹配常用的3毫米外径平行音频线，压接后的注塑包裹长度不小于15毫米，才能提供足够的握持力，承受日常使用中的拖拽拉力；再者是插头整体的外形轮廓，注塑部分的最大外径控制在8毫米以内，不会出现相邻接口位置干涉的问题，很多便携设备的音频接口旁边布置有其他按键或者接口，插头外径过大会直接导致无法完全插入。实际装配过程中，需要先将线缆的芯线分别焊接在插针的两个触点上，焊接点要做光滑处理，避免虚焊、毛刺导致的内部短路，之后通过注塑工艺将插头本体、应力释放结构一体成型，尾部的带扣结构会和线缆外皮紧密贴合，即使线缆受到轴向拉力，力量也会传递到注塑外皮上，不会直接拉扯焊接点，大幅提升连接可靠性。在设备选型时，这类接插件因为结构简单、成本低廉、连接可靠，非常适合传输单声道的音频信号，比如设备的提示音输出、简易麦克风信号输入、单声道耳机连接等场景，不需要平衡传输的短距离音频链路里，这种结构的接插件性价比远高于多芯的TRS或者其他专用接插件，而且通用互换性极强，不需要考虑特殊接口的适配问题，现场维护更换也非常方便，不需要专用工具，普通使用者就可以完成线缆的焊接与装配。建模时还要注意还原插针部分的退刀槽、接触段的圆弧过渡结构，这些细节直接影响插拔时的手感，圆弧过渡可以让插针插入母座时顺滑引导弹片张开，不会出现生硬的卡顿感，退刀槽则可以在插合到位后和母座弹片形成轻微的定位阻尼，让使用者明确感知到插头已经插合到位，避免半插状态导致的接触不良。另外，插头注塑部分的表面做了细微的磨砂纹理处理，既可以增加插拔时的摩擦力，方便使用者施力插拔，也能避免光滑表面容易留下指纹、划痕的问题，日常使用中更耐磨损。整个接插件的结构没有多余的复杂零件，所有功能结构都围绕可靠连接、耐弯折、易插拔这几个核心需求设计，没有冗余的装饰性结构，完全是功能导向的工业连接件设计，每一处外形尺寸的设定都对应实际使用中的具体需求，比如尾部的多道环形槽，除了分散弯折应力之外，还可以在使用者插拔时提供手指的摩擦力，即使手上有汗也能顺利施力拔出插头，不会出现打滑的问题。
