钢管框架式越野小车底盘结构设计

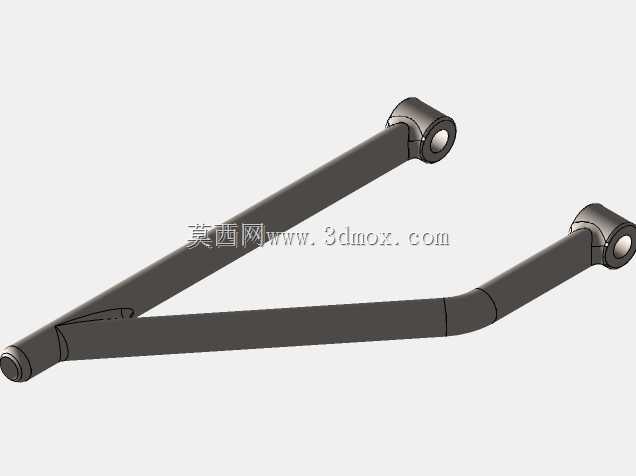

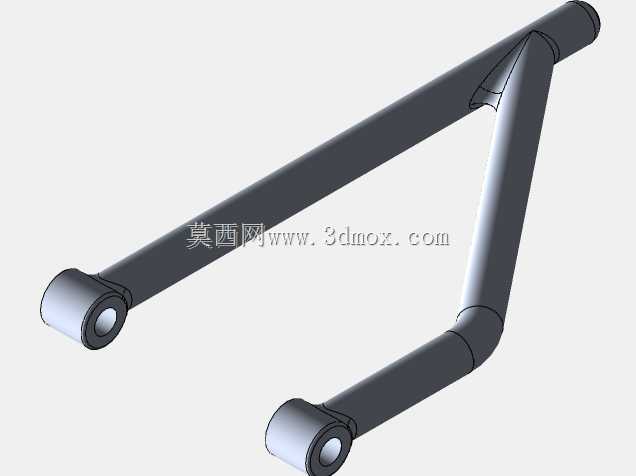

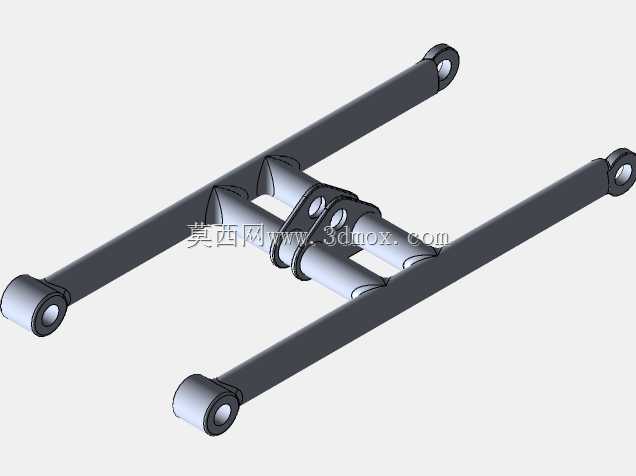

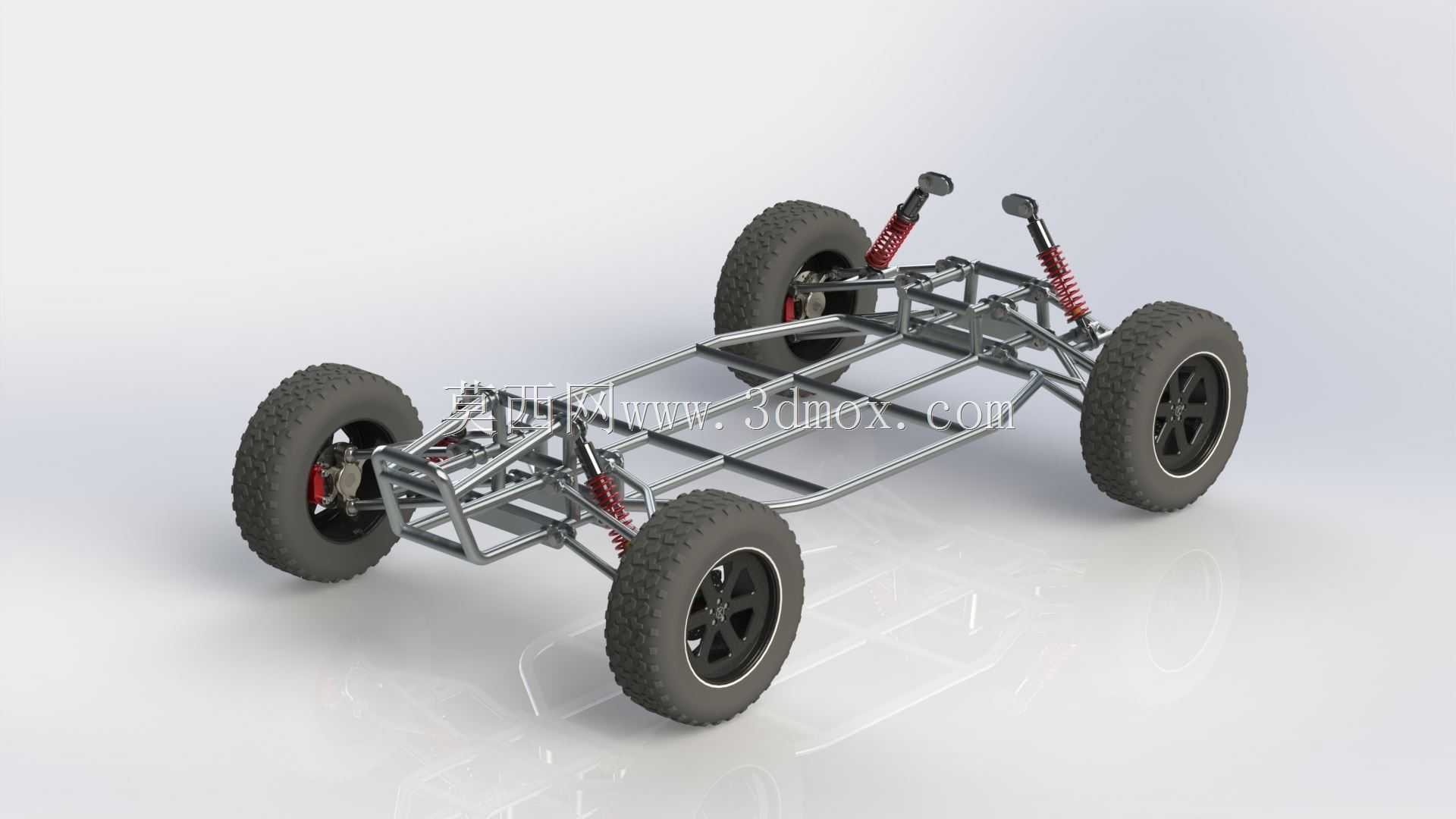

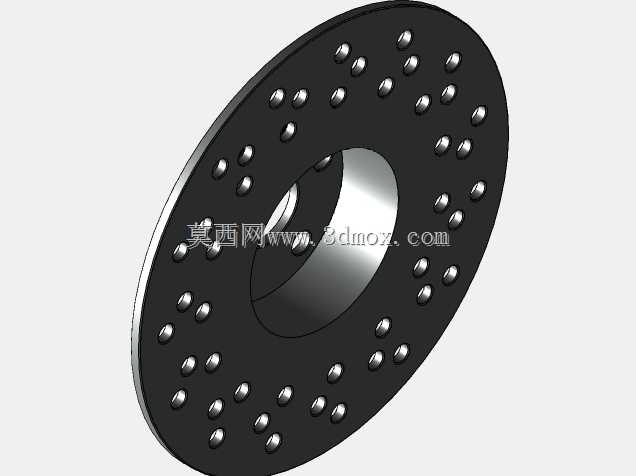

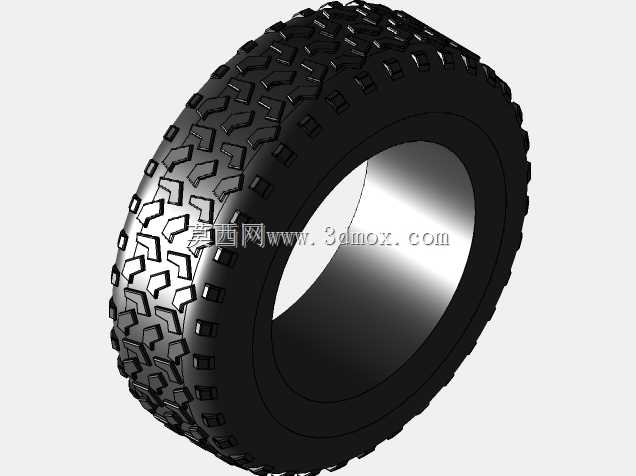

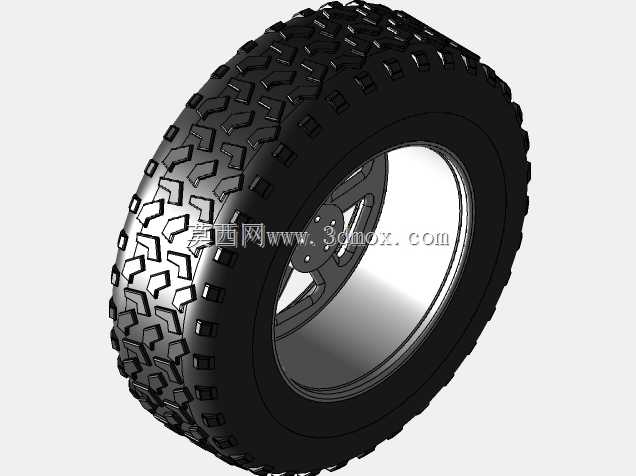

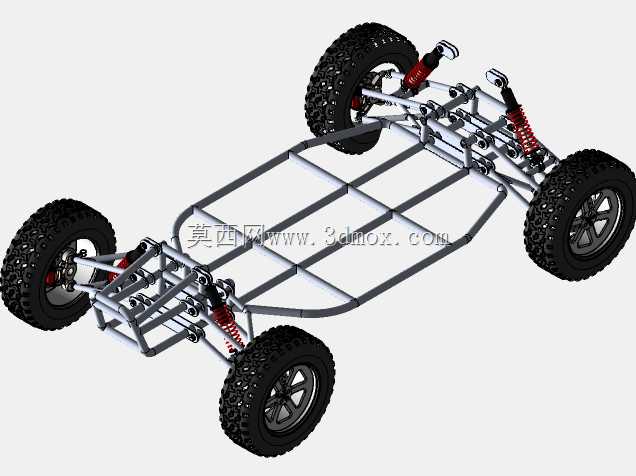

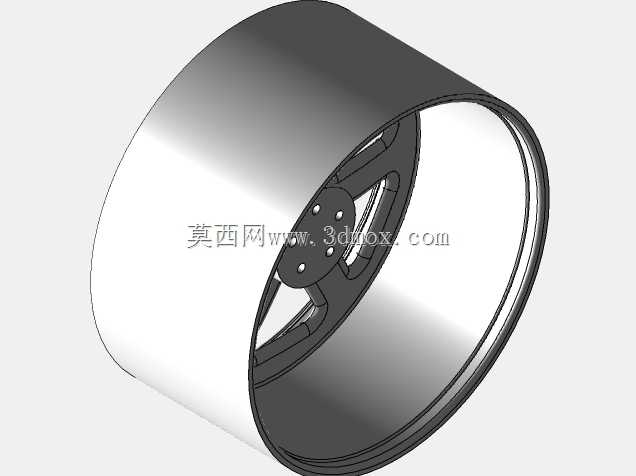

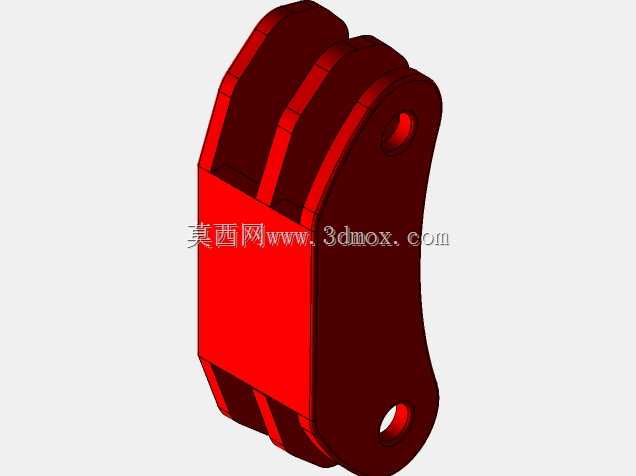

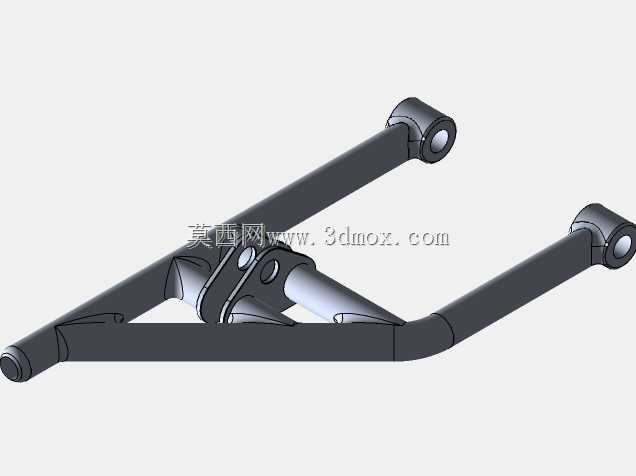

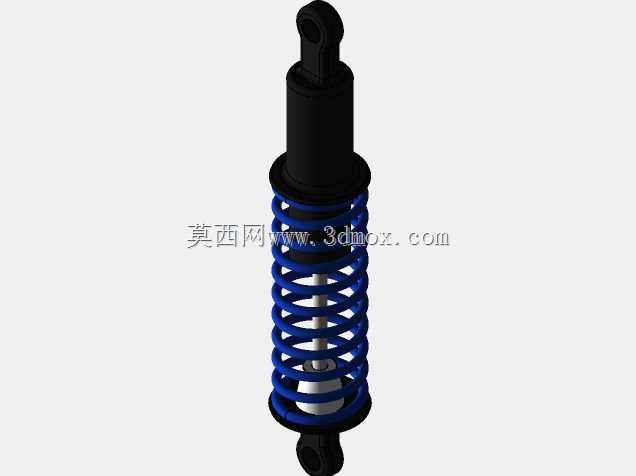

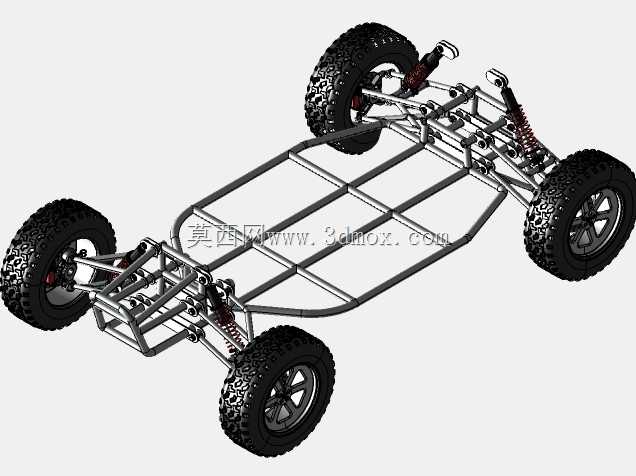

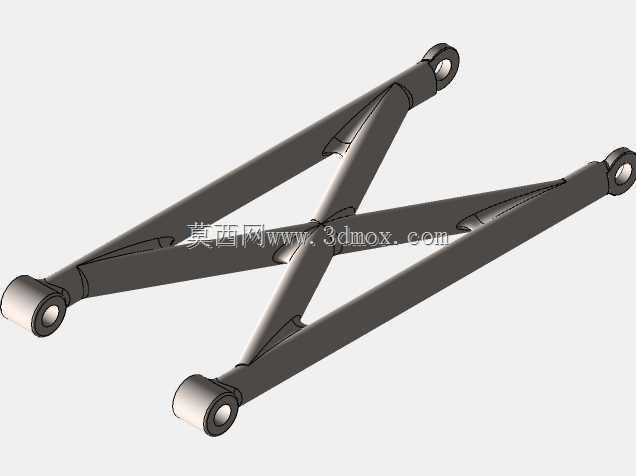

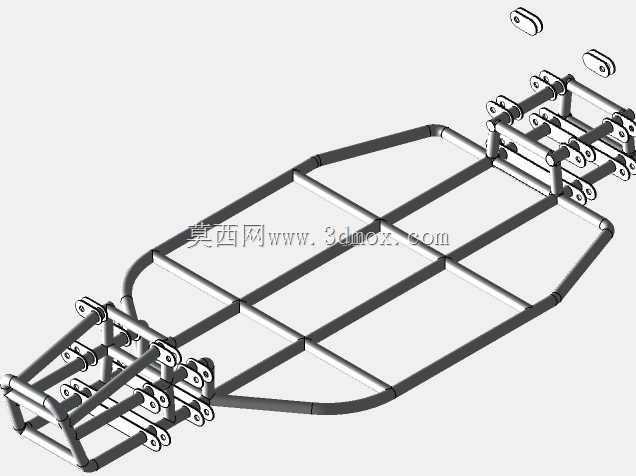

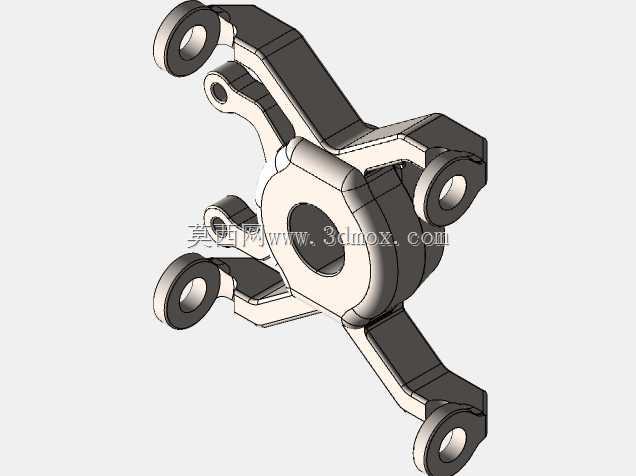

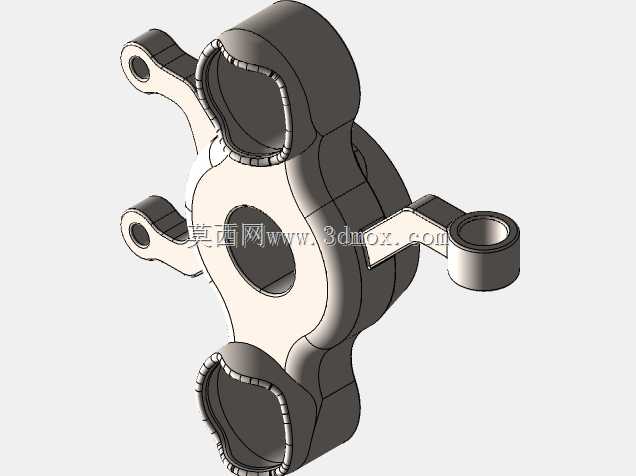

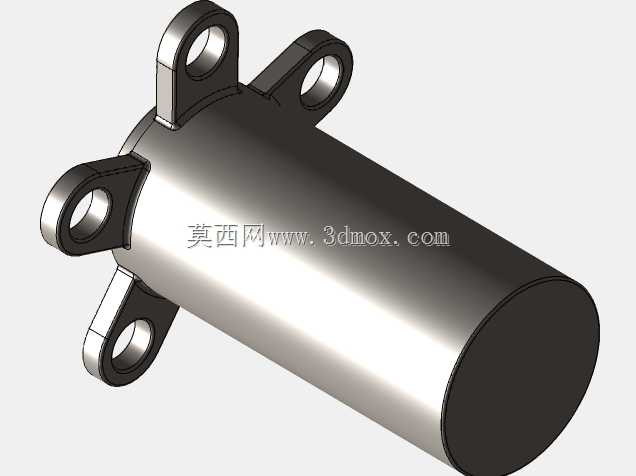

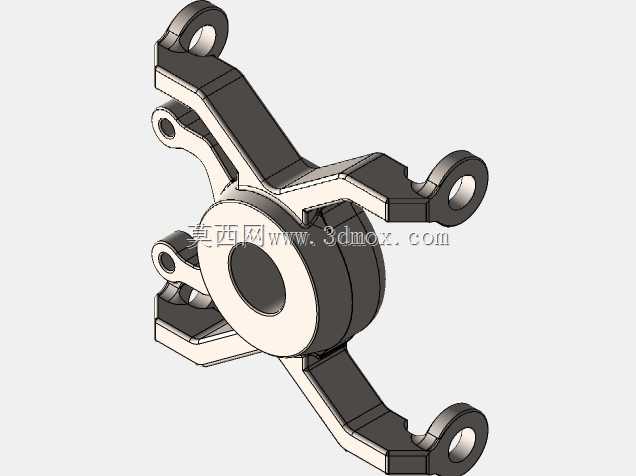

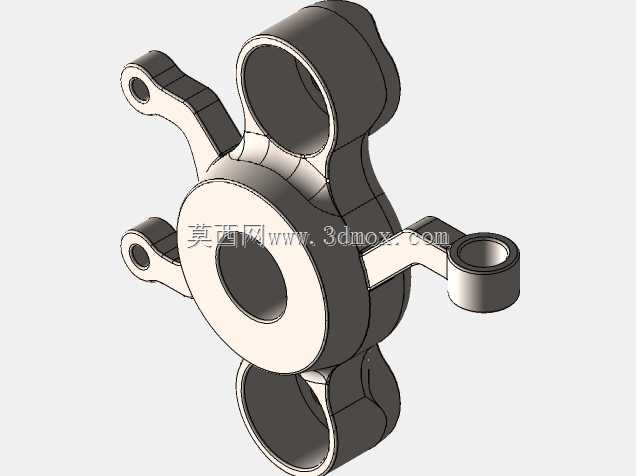

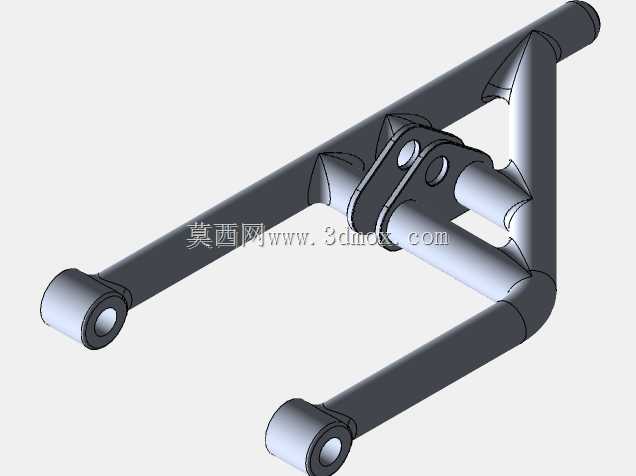

这套钢管桁架式小车底盘，整体外廓尺寸控制在2600mm×1700mm区间，属于小型非道路越野行走机构的基础承载平台，可适配单人越野休闲车、小型场地作业巡检车、青少年科教实验车等多种应用场景，也可作为全地形小车改装的基础承载基体使用。从结构设计逻辑来看，底盘采用空间钢管桁架焊接成型的承载方案，区别于传统乘用车的冲压焊接承载式车身或梯形车架，这种圆管拼接的桁架结构能在控制整体自重的前提下，获得更高的扭转刚度，在非铺装路面行驶时，可更好地分散路面冲击带来的局部应力，避免车架出现永久性变形。行走系统采用四轮独立布局，四个车轮均匹配了大颗粒越野花纹轮胎，搭配黑色钢制轮辋，轮胎接地面积充足，在泥泞、砂石、浅草等非铺装路面能提供足够的抓地力，轮端预留了制动卡钳的安装位，可后续加装盘式制动组件满足行车制动需求。悬架部分当前仅完成了基础结构的适配设计，后悬架摇臂与车架主结构未做完全刚性锁止，这种设计并非结构缺失，而是预留了足够的改装适配空间：一方面可以避免固定的悬架硬点限制后续动力、转向系统的布置调整，另一方面也方便使用者根据自身需求匹配不同刚度的螺旋弹簧与阻尼减震器，调整底盘离地间隙与悬架行程，适配不同的使用场景——如果是用作场地休闲越野，可搭配长行程减震器抬高离地间隙，提升通过性；如果是用作科教实验平台，可换装不同刚度的弹簧测试悬架动态响应特性。底盘前部预留了转向机构的安装空间，可适配齿轮齿条式转向机，连接转向摇臂实现前轮转向功能；车架中部靠后的位置预留了动力单元的安装位，设计初始就考虑了后置后驱的动力布局，可根据使用需求搭配小型内燃机或者驱动电机，匹配相应的传动半轴连接后轮轮端，实现动力输出。车架的钢管排布经过受力优化，主纵梁采用连续通长的圆管结构，横梁采用斜撑拼接形成三角形稳定结构，在悬架安装点、动力安装点、座椅安装点等受力集中的位置，都做了局部加强补焊，避免应力集中导致的车架开裂。整个底盘的安装边界清晰，所有安装硬点都预留了标准的螺栓连接孔位，不需要二次焊接加工就可以完成后续附件的装配：车架上部可直接安装座椅、操控踏板、转向柱等操控组件，车架侧部可加装防护杠、覆盖件，车架下部可预留电池组或者油箱的安装空间。不同于成品整车的固定设计，这套底盘的开放性极强，对于结构设计从业者来说，可以直接在此基础上拓展完成整车的总布置设计，验证不同动力方案、悬架参数下的整车性能；对于改装爱好者来说，可以根据自身需求调整配置，组装出符合使用需求的小型越野车辆；对于科教场景来说，可作为机械结构教学的实体模型，帮助学习者理解车架受力、悬架运动、整车布置的相关逻辑。需要注意的是，当前状态的后悬架未完成最终锁止，实际投入使用前需要根据选定的减震器参数、整车配重情况，调整摇臂的安装角度与硬点位置，完成悬架几何的最终标定，避免出现悬架运动干涉、行驶过程中轮胎异常磨损的问题；同时动力单元安装时需要做好重心匹配，尽量将动力总成的重心布置在车架前后轴荷的合理分配区间，保证行驶过程中的操控稳定性。轮端的轴承、转向节等部件都采用通用标准件设计，后期维护更换成本较低，不需要定制特殊规格的配件，适合小批量制作或者个人DIY改装使用。
