40厘米行程车辆用螺旋弹簧液压减震结构

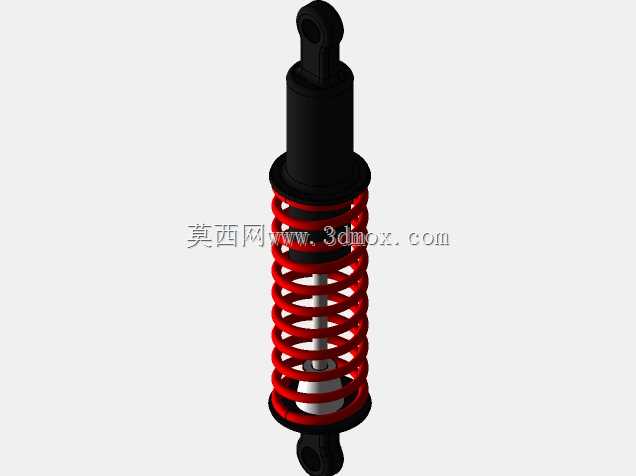

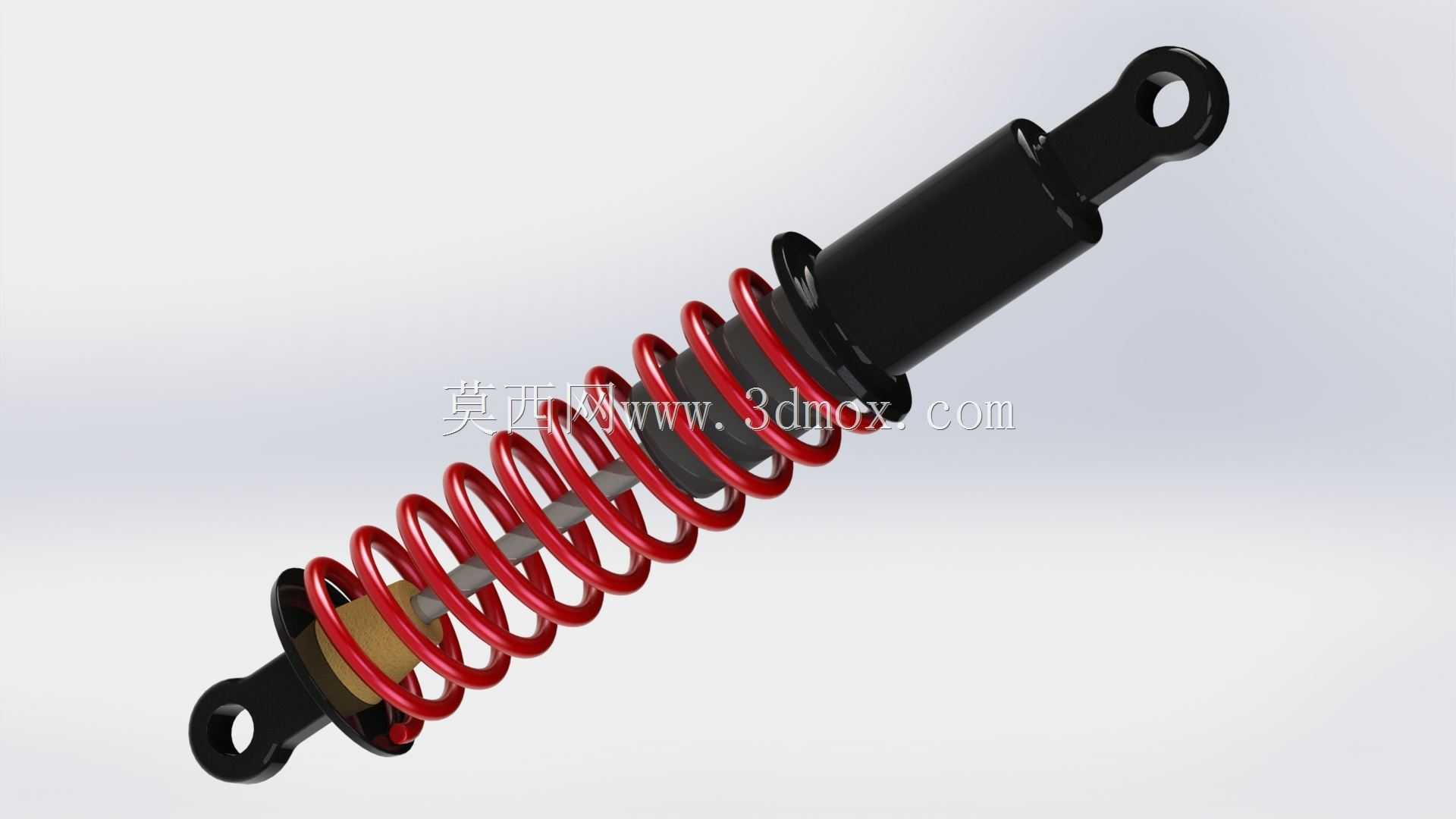

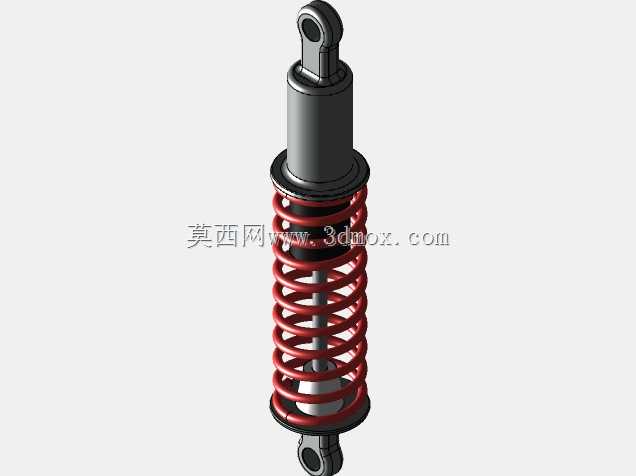

这款减震结构的有效工作长度为40厘米，两端采用吊耳式铰接安装结构，安装孔位可适配对应规格的连接销轴，铰接结构允许工作过程中存在小角度摆动，适配悬架跳动过程中的角度变化，避免安装位出现刚性卡滞。核心缓冲单元采用红色螺旋圆柱压缩弹簧，弹簧线径、圈数经过匹配调校，可提供足够的支撑刚度，承担车身垂向载荷的同时过滤路面传递的高频小幅振动；阻尼单元为筒式液压结构，与弹簧同轴布置，阻尼杆贯穿弹簧中心，筒身与一端吊耳刚性连接，阻尼杆与另一端吊耳相连，当弹簧受压缩或回弹时，阻尼筒内部的液压油通过阀组产生阻尼力，抑制弹簧的多余往复振荡，避免车辆出现余震不止的情况，提升行驶稳定性。

在拉力赛事场景中，这类减震结构需要应对非铺装路面的连续冲击，大行程设计可以保证车轮在大幅跳动时依然能贴合路面，获得足够抓地力，弹簧与阻尼的匹配调校需要兼顾冲击吸收与支撑性，避免急加速、急制动时出现过大的俯仰姿态，过弯时也能提供足够的侧倾支撑，减少车身侧倾幅度。在民用乘用车的悬架系统中，这类减震部件是底盘行驶系统的核心组成，连接车架与转向节/下摆臂，将路面冲击产生的振动能量转化为阻尼热能耗散，传递到车内的振动大幅降低，提升乘坐舒适性，同时保证车轮的接地性，提升制动与转向时的操控安全性。

设计过程中，首先需要确定安装边界的两个硬点距离，即减震器完全伸展时两端吊耳中心距与完全压缩时的中心距，以此确定40厘米的有效工作行程，避免悬架运动过程中出现减震器顶死或者拉脱的故障。弹簧的刚度选择需要匹配对应车辆的簧下质量与簧上质量比值，刚度太大会导致滤振效果差，硬度过高颠簸感强，刚度过小则会导致支撑不足，过弯侧倾大、刹车点头明显。阻尼阀组的调校需要匹配弹簧刚度，压缩行程阻尼设置偏小，保证冲击可以快速被弹簧吸收，回弹行程阻尼设置偏大，快速拉住弹簧避免多余弹跳，这种非对称阻尼特性是乘用与赛事减震的通用设计逻辑。

外形上，减震筒采用黑色金属材质做防锈处理，表面做氧化涂层避免长期使用出现锈蚀，弹簧表面做喷塑处理，红色涂层既可以起到防锈作用，也能在装配、检修时快速识别部件状态，若弹簧出现涂层开裂、变形可以快速发现故障。两端吊耳采用一体锻造结构，相比焊接结构强度更高，可承受赛事场景下的大冲击载荷，避免吊耳断裂引发行驶故障。安装时需要注意吊耳的铰接销轴需要加注润滑脂，减少铰接位的磨损，同时保证摆动顺畅，防尘套需要覆盖阻尼杆外露部分，避免泥沙附着在阻尼杆表面刮损油封，导致液压油泄漏、阻尼失效。

在实际选型匹配时，除了行程参数，还需要确认弹簧的预压量，预压量过大则减震器安装后初始硬度过高，预压量过小则容易出现弹簧松动、异响。阻尼力的速度特性也需要匹配使用场景，日常代步车型偏向舒适调校，阻尼力随速度上升的斜率更平缓，赛事取向的减震则阻尼力斜率更大，提供更强的支撑性。这款结构的同轴布置形式相比分离式弹簧减震结构，占用安装空间更小，布置更灵活，适配多数乘用车型、越野车型以及小型赛事车辆的悬架布置需求，不需要额外设计弹簧安装支座，整体集成度更高，装配工序更简便。
