3D打印飞翼布局无人验证机结构设计

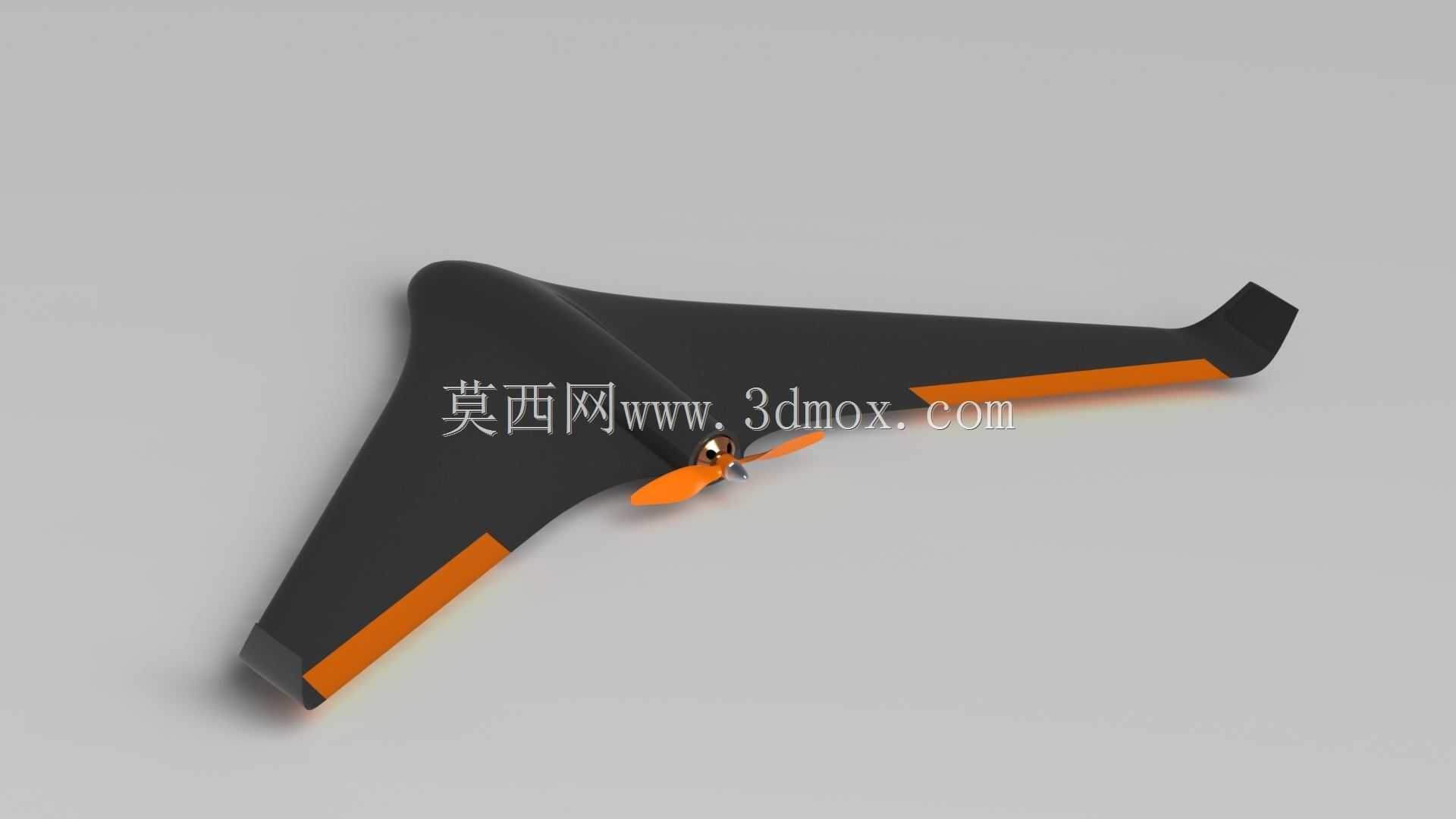

　　这套飞翼构型无人飞行器的三维结构方案，面向桌面级FDM熔融沉积成型工艺做了全流程适配，整机没有常规固定翼航模的独立平尾、垂尾部件，机身与机翼采用翼身完全融合的一体化升力体布局，所有承力骨架、蒙皮分段、设备舱隔板、动力安装座都按打印平台常见成型尺寸拆分，拼接止口预留0.2毫米装配间隙，打印完成后仅需少量环氧胶粘接即可完成主体拼合，不需要复杂的模具开模或者碳纤维板材裁切工序，小批量试制阶段的迭代成本远低于传统复材航模。

　　从实际使用场景来看，这类小尺寸飞翼平台主要用于低空近距航测、高校气动教学验证、新手飞翼操控训练以及小型航拍载荷搭载，飞翼布局本身升阻比高、正面雷达反射特征小，去掉尾翼之后整机零件数量大幅减少，野外作业时的拆装收纳长度可以控制在半米以内，塞进普通双肩背包就能转运，不需要专用航模运输箱。

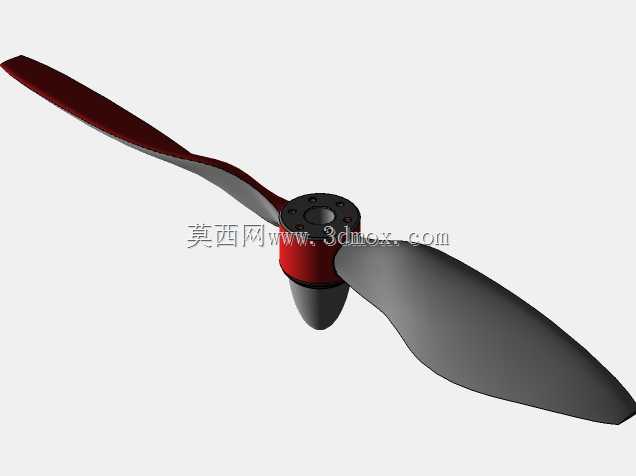

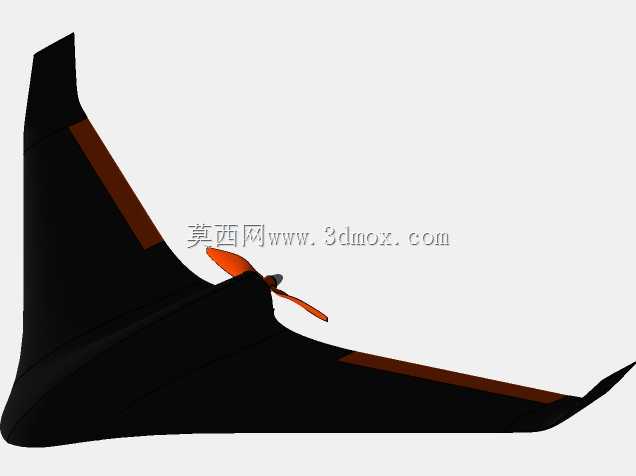

　　结构设计上首先要处理飞翼天然的航向稳定性问题，模型在两侧翼尖位置设置了小尺寸上反端板，相当于替代垂尾提供航向阻尼，端板和翼尖蒙皮做成一体打印件，不需要额外粘接固定；机翼后缘布置全翼展 elevon 升降副翼混控舵面，舵面摇臂安装槽在打印蒙皮时直接预留，舵机嵌入机翼内部的预埋舱位，舱盖用卡扣固定，维护时可以直接掀开调整舵机中立位置。机身中轴线靠前位置设置前置动力舱，适配小型三叶螺旋桨，电机安装座设计成可更换的转接法兰，既能装22系列无刷动力，也能换装更小的18系列动力适配不同起飞重量，螺旋桨后方的机身隆起段内置飞控、电池、接收机的安装舱，舱内预留了多层扎带固定柱和3M魔术贴粘贴平面，2S到4S的小容量航模锂电池都可以在舱内前后移动调整重心，飞翼的重心允许窗口本身比常规布局飞机窄，设计时把电池舱的纵向调节行程留到了35毫米，外场调试时不用加配重就能把重心校准到气动焦点前方合适位置。

　　外形尺寸方面，整机翼展控制在八百毫米级，机身最大厚度出现在距机头三分之一弦长位置，刚好容纳标准尺寸的飞控板和电调，机翼相对厚度从翼根的12%平滑过渡到翼尖的8%，既保证翼根有足够的内部空间走舵机线，也能避免翼尖因为厚度太薄打印时出现翘曲变形。安装边界上，所有机载设备的安装孔位都做了通用化处理，飞控安装孔兼容主流mini飞控的20毫米、30毫米两种安装孔距，电调放置在机身背部的通风凹槽内，飞行时迎面气流直接穿过凹槽带走热量，不需要额外加装散热风扇；机腹位置预留了相机挂载的快装板接口，可以搭载轻量化的运动相机或者微型测绘模块，起落架没有做冗余设计，这类飞翼本身就适合手抛起飞、腹部滑降，机腹最下方的接触区域打印时可以增加填充密度，滑降摩擦时只会磨损最外层的可替换保护片，不会损伤内部承力结构。

　　建模过程中把所有飞行受力的关键截面都做了壁厚优化，翼梁位置采用连续的中空格栅加强结构，相比实心打印重量降低六成以上，同时机翼抗弯刚度完全能满足小机动飞行的载荷要求，蒙皮外表面连续光滑，没有突出的螺丝头或者连接件，既减少了飞行阻力，也避免打印层纹带来的额外气动干扰。针对3D打印的工艺特性，所有大尺寸部件的摆放方向都做了预设，机翼分段沿展向拆分后平放打印，层纹方向和机翼弯曲受力方向匹配，垂直于层纹的拉扯受力全部由翼身拼接处的横向加强榫承担，粘接之后的整体强度可以承受正常起降的冲击载荷，不会出现机翼沿层纹断裂的问题。
