后推式FPV长航时无人验证机结构

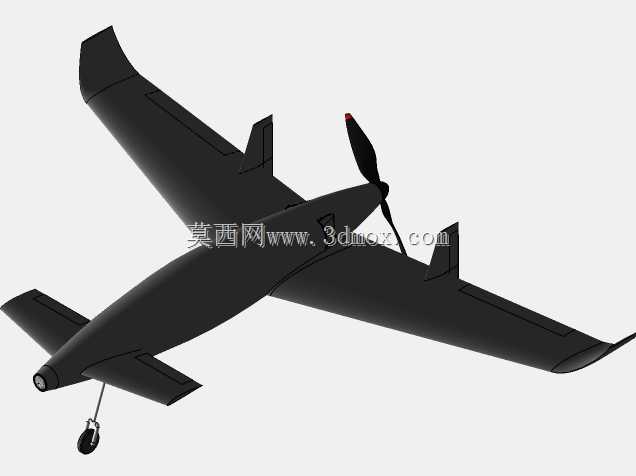

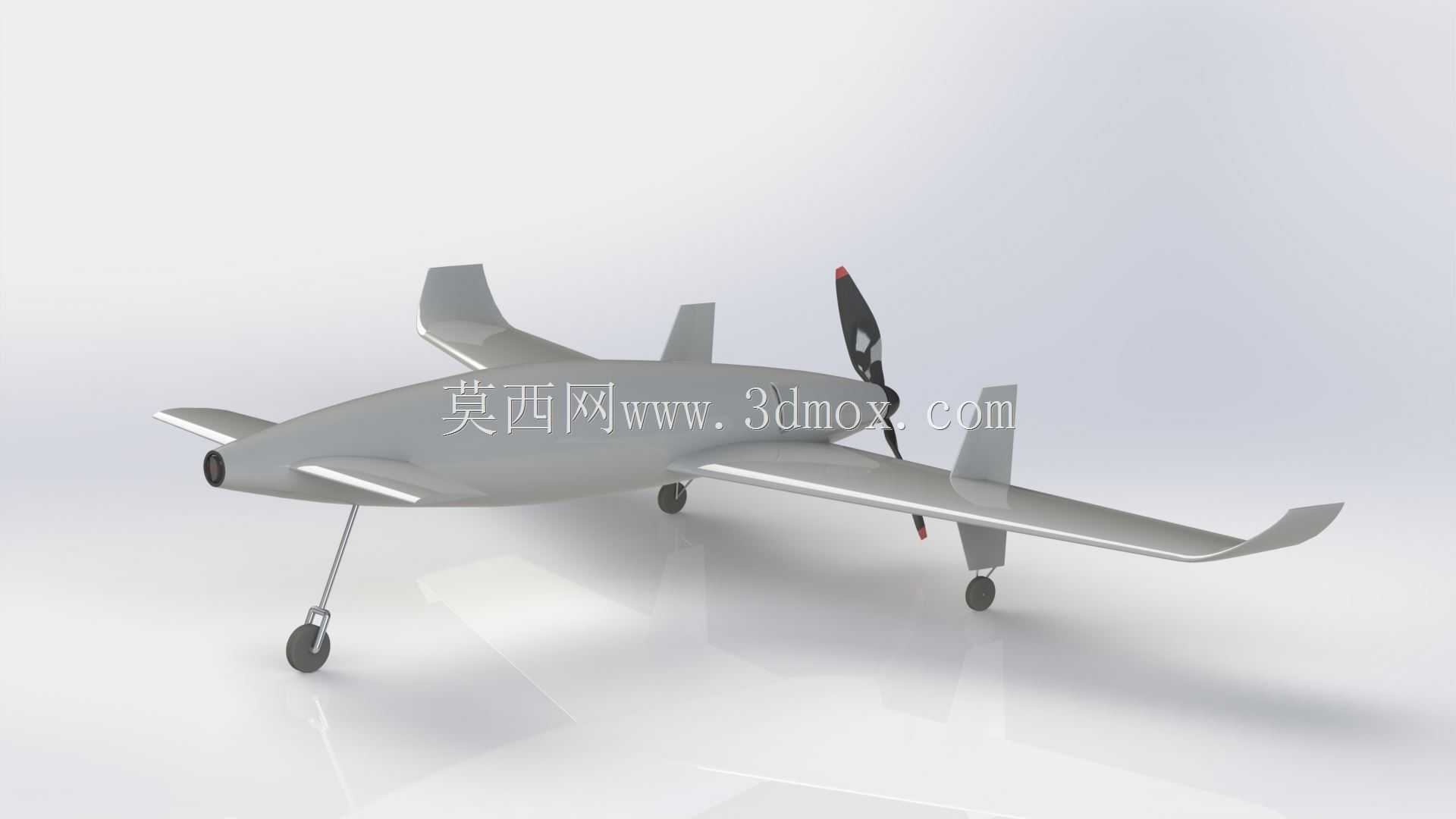

　　这套三维结构围绕小型后推式固定翼无人飞行器展开，机身采用细长低阻构型，机头预留航电与任务载荷空间，可布置前置FPV摄像窗口、飞控板、电池舱及数传天线等模块。整机采用上单翼布局，机翼后掠并带有上反特征，翼尖设置小尺寸端板，能够在低速巡航时改善横向稳定性；尾翼由垂直安定面和水平尾翼组成，后部螺旋桨位于尾撑区域，推力线沿机身轴线附近布置，可减少前拉布局对机头摄像视野的遮挡。

　　从使用场景看，该结构更接近可用于3D打印验证和遥控飞行试验的平台，而不是单纯外观件。机头空间适合安装轻量化摄像头，图传设备可沿机身前部走线，电池舱布置在重心附近，便于通过前后移动电池调整配平。机身中段需要承载机翼接头、主起落架安装座和设备舱隔板，建模时应重点保证这些区域的壁厚、筋位和连接面连续性。后推动力段则要考虑电机座、桨叶间隙、尾翼振动隔离以及维护拆装路径，避免螺旋桨气流直接冲击尾翼造成不必要的振动。

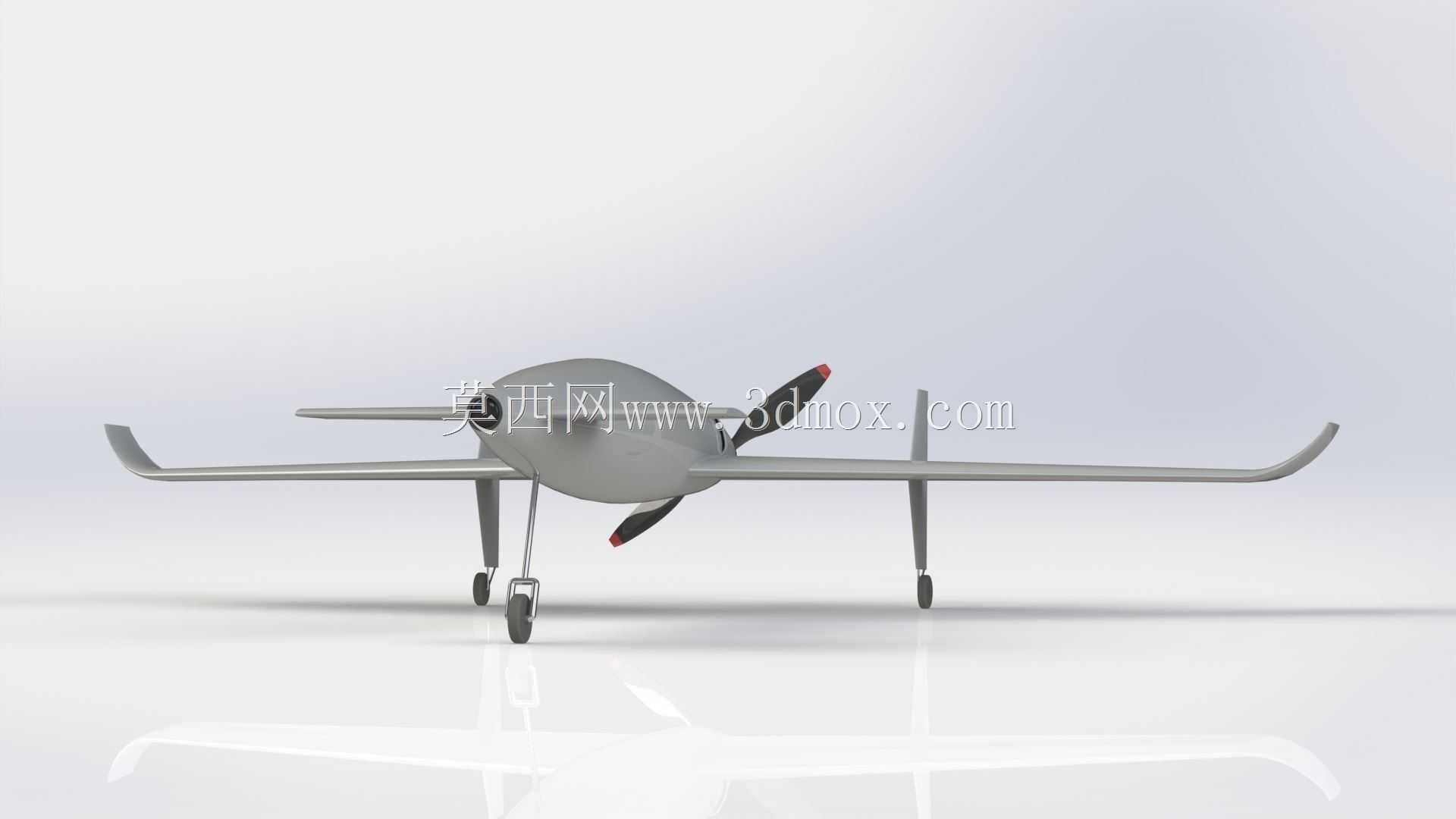

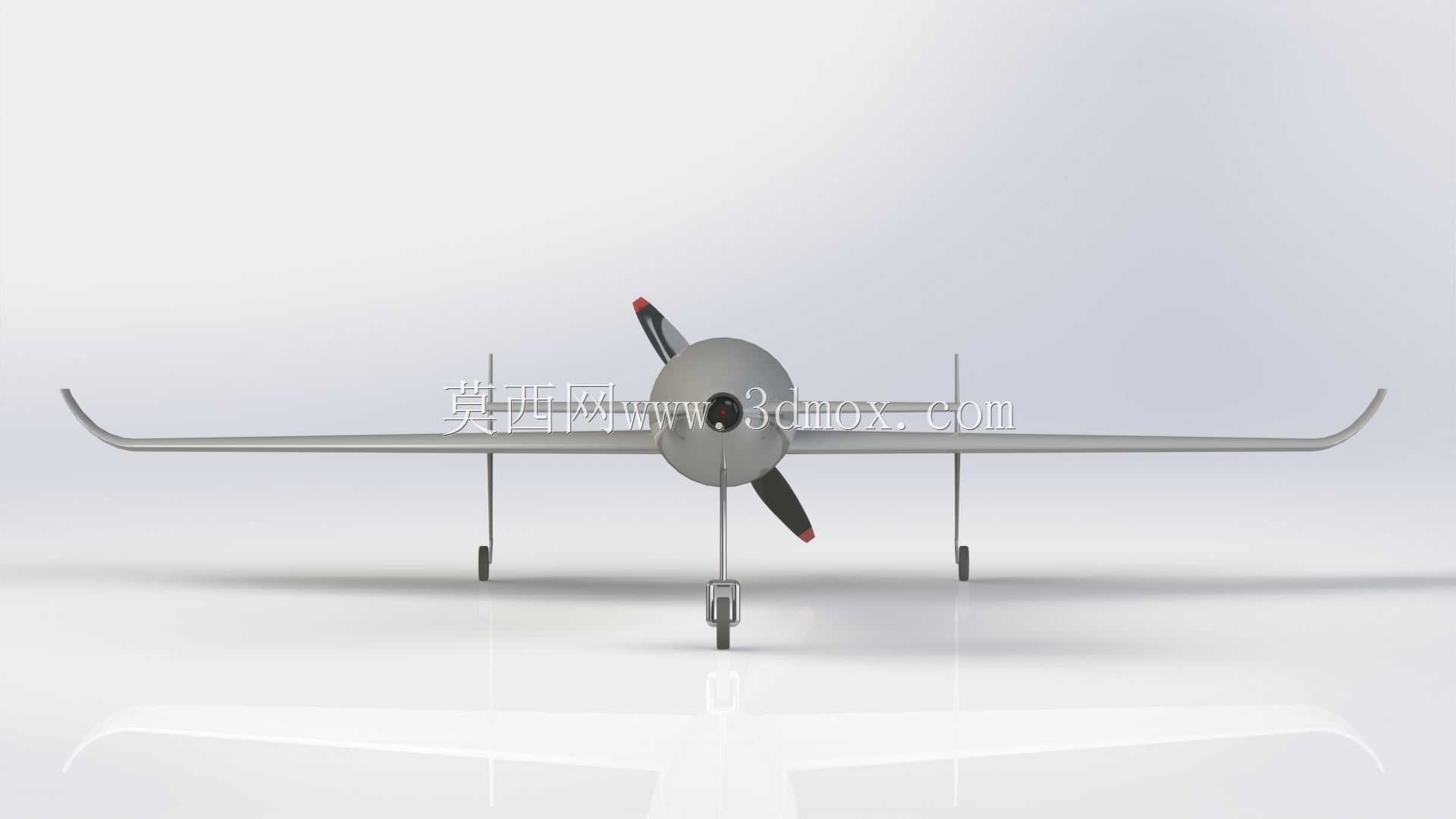

　　外形设计上，机身截面由机头圆形逐步过渡到中后段略带棱线的流线体，这种处理有利于打印件分块和蒙皮拼接。机头下方设有小型前起落架，主轮位于机身腹部靠后位置，形成前三点式地面支撑。前起落架采用单支柱加小轮形式，转向可通过舵机拉杆或直接与转向舵机耦合；主起落架为细长弹性支腿，轮轴位置略低于机身，着陆时可通过支腿弯曲吸收冲击。起落架与机身连接处不能只依赖薄蒙皮，应在内部设置承力块或金属嵌件，否则粗暴着陆时容易出现局部撕裂。

　　机翼与机身的连接边界是结构设计的关键。机翼根部需要给出明确的对接平面、翼台高度和后掠角参考，若采用插接翼管，应在翼根内部预留管套位置，并让翼管穿过机身承力框；若采用整体打印机翼，则要在机身两侧设置足够宽的贴合面，并通过螺栓或快拆销压紧。机翼后缘预留副翼舵面铰链线，舵机可埋入翼面下方，摇臂行程需与舵面偏转角匹配。水平尾翼和垂直尾翼同样要保留舵面安装间隙，升降舵与方向舵的转动范围不能与机身尾部、螺旋桨气流通道发生干涉。

　　动力系统布置在机身后上方或尾推支架处，电机安装面应与机身轴线保持平行，并给出可调桨距或下拉角的修正空间。后推布局的优点是机头设备布置自由、摄像窗口干净，缺点是电机和螺旋桨远离主起落架，起飞抬轮时桨叶离地距离必须校核。模型中螺旋桨直径较大，尾轮与主轮高度、机身迎角、着陆姿态共同决定桨尖安全余量；若地面滑跑迎角过大，桨尖可能擦地，因此起落架支柱长度和轮轴位置需要反复调整。

　　设备舱划分应遵循重心控制原则。电池通常放在机翼前缘附近，飞控置于振动较小且靠近重心的位置，图传与接收机天线避开碳纤或金属遮挡，摄像头安装角根据巡航姿态设定。机身内部可设置若干横向隔框，隔框上开出线束孔和减重孔，既提升抗弯刚度，也方便设备分层固定。对于打印件，机头罩、机身中段、尾梁和翼面宜按成型尺寸拆分，分模线尽量避开高应力区；相邻壳体之间采用止口定位，螺栓柱周围增加局部加厚。

　　aerodynamic外形与结构边界需要同时服务于飞行和制造。机翼展长、机身长度、尾翼力臂和起落架轮距共同影响滑跑稳定性，轮距过窄会降低地面转弯抗侧翻能力，轴距过短则容易在起降时俯仰摆动。机头摄像窗口应保持在螺旋桨旋转平面之前，窗口下缘不能遮挡着陆下滑视线。尾翼位于螺旋桨滑流范围内，操纵效率较高，但也要避免舵面在大偏角时进入强烈紊流区。

　　建模过程中可先建立机身基准轴线、机翼安装平面、尾翼对称面和起落架轮心参考，再沿这些基准生成蒙皮与骨架。螺旋桨旋转包络、轮胎跳动包络、舵面摆动包络都应作为干涉检查对象。整机完成后，需重点核对电池舱盖拆装方向、机翼销钉插拔空间、舵机摇臂运动范围、起落架轮轴同轴度以及摄像头俯仰角。通过这些结构约束，方案能够从概念外形转化为可打印、可装配、可地面滑跑并支持FPV飞行验证的无人飞行器设计底稿。
