城际列车沙发连接枢轴销组件结构

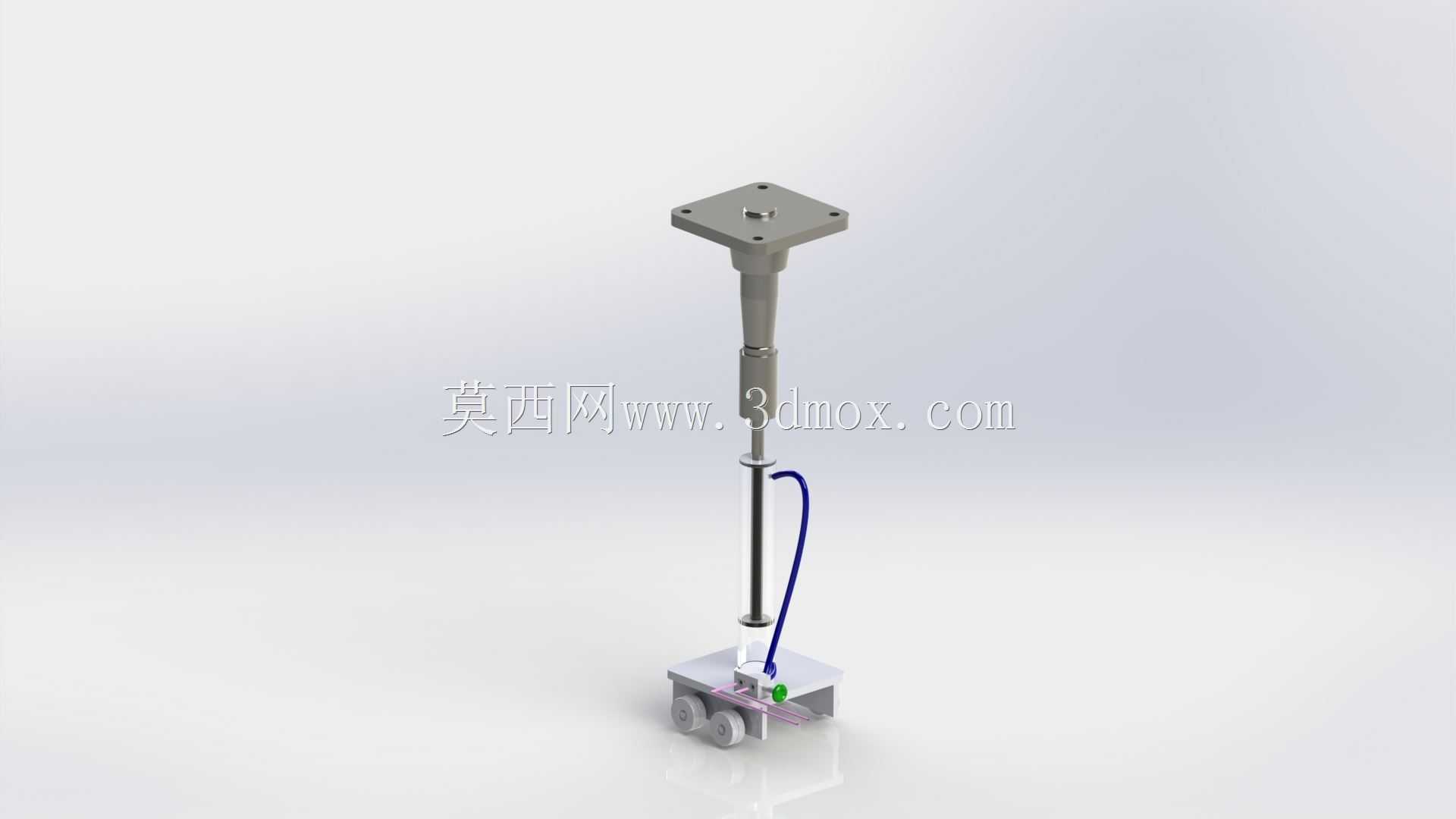

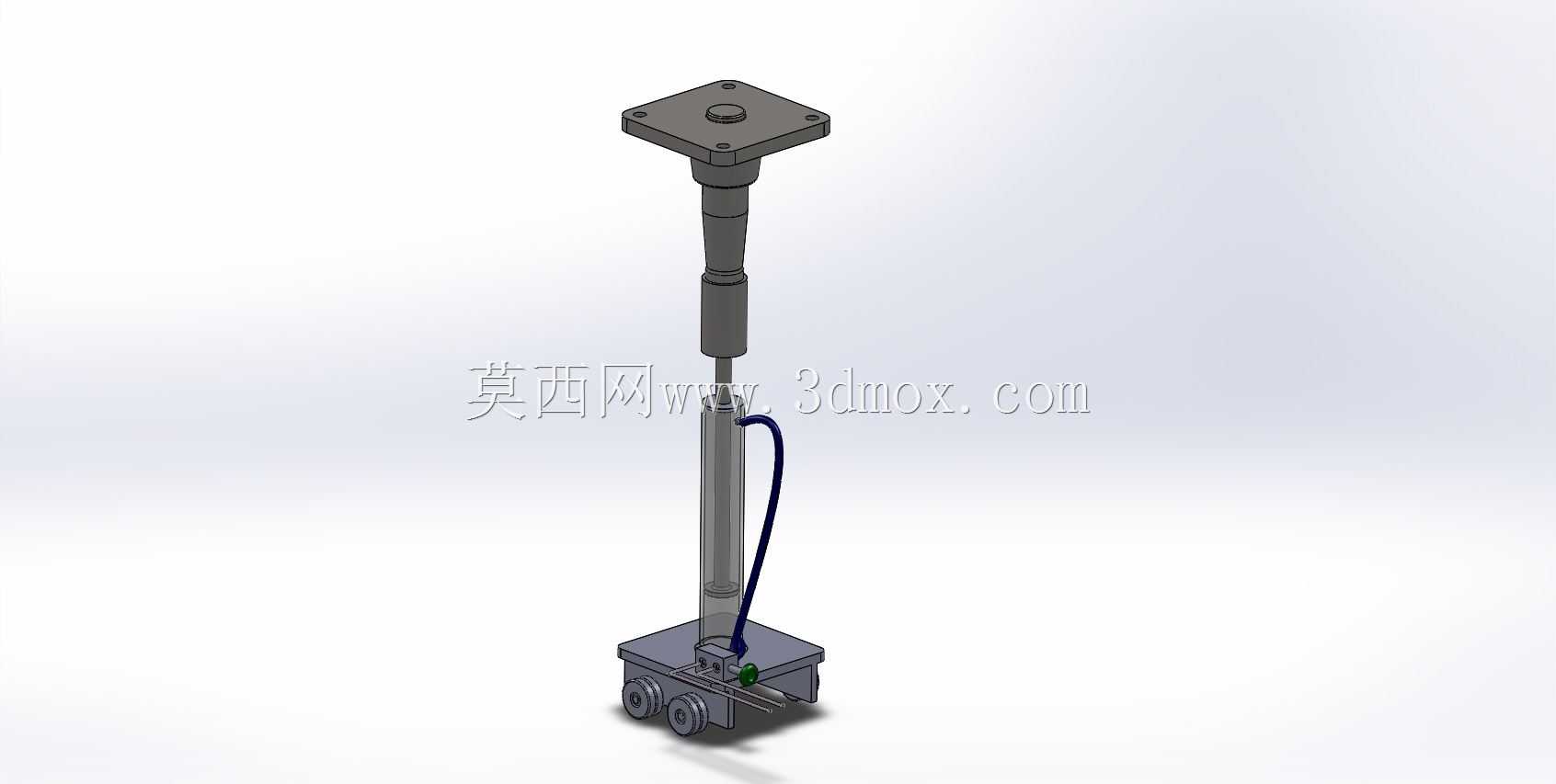

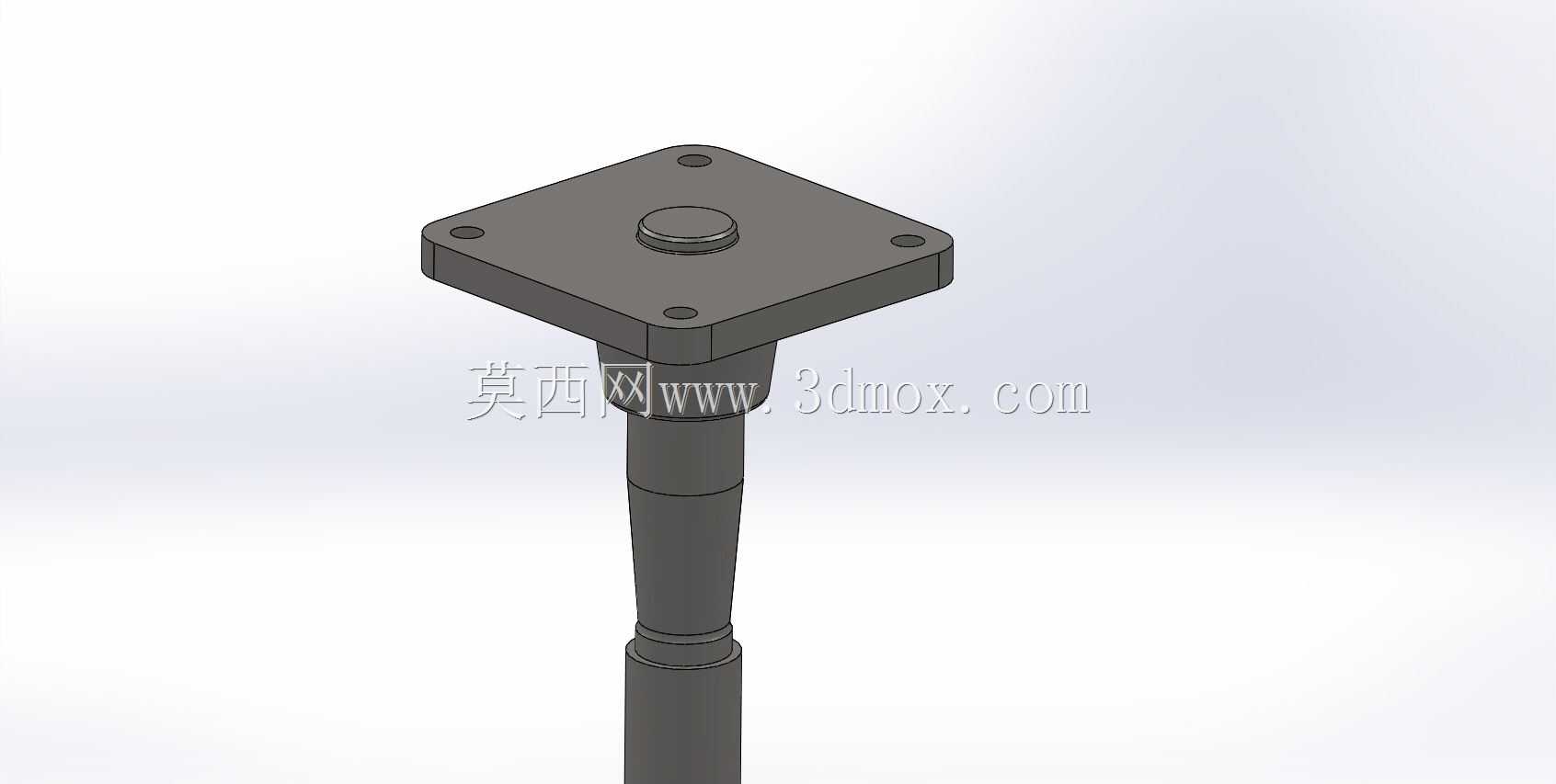

在轨道交通车辆的客室内部配置中，乘客座椅的固定与活动铰接结构直接关系到乘坐体验与长期运维可靠性，本次涉及的枢轴销组件，正是应用于城际列车客室沙发座椅的核心铰接承载部件，主要承担座椅翻转调节、定位锁止过程中的载荷传递与转动导向作用。日常运营场景下，该组件需要承受乘客落座时的垂直冲击载荷、座椅调节过程中的扭转力矩，以及车辆运行加减速、过弯时产生的横向交变载荷，因此结构设计上对同轴度、配合间隙、抗疲劳性能都有明确的工程要求。从结构组成来看，该组件顶端采用方形法兰安装基座，法兰面四角预留沉头安装孔，安装时可通过紧固件直接与座椅底部的安装梁面贴合固定，沉孔设计能够保证螺栓安装后端面无凸起，避免与周边转动部件产生运动干涉，法兰基座中心设置一体式定位凸台，与下方轴身采用圆弧过渡衔接，能够有效降低应力集中系数，避免长期交变载荷下出现根部断裂风险。轴身部分采用多段变径结构设计，从上至下依次设置定位轴肩、转动配合段、限位卡槽，不同轴段的直径差根据配合需求精准设定：与衬套配合的转动段表面粗糙度要求控制在Ra1.6以内，保证转动过程顺滑无卡滞，同时减少长期转动带来的磨粒磨损；轴肩位置承担轴向限位作用，能够限制座椅转动过程中的轴向窜动量，保证铰接位置的配合精度始终处于设计区间内；末端的卡槽结构用于安装限位卡簧，实现组件与座椅支架的轴向锁止，防止车辆运行振动导致组件脱出。设计过程中，首先需要匹配现有列车座椅的安装接口尺寸，方形法兰的边长、安装孔的孔距公差严格控制在±0.1mm以内，保证与原有安装位的互换性，无需对现有座椅骨架进行额外加工即可完成替换安装。轴身的总长度根据座椅支架的层叠安装厚度确定，保证各配合段的有效接触长度符合载荷计算要求，避免因配合长度不足导致局部压应力过大，加速衬套磨损。转动配合段的直径选择经过载荷校核，按照额定载客1.5倍的冲击载荷计算轴的弯曲强度与剪切强度，确保安全系数满足轨道交通部件的设计规范。考虑到车辆运营过程中可能存在的凝露、清洁用水侵蚀风险，轴身的过渡位置均设计有微小的排水斜度，避免积液残留造成锈蚀，同时配合面的尺寸公差选用基孔制间隙配合，既保证转动灵活性，又不会因间隙过大产生晃动异响。在安装边界方面，该组件安装后，法兰基座完全贴合于座椅底部的安装平面，轴身垂直向下穿过座椅支架的铰接孔，末端卡簧安装完成后，轴端预留的间隙控制在0.2-0.5mm之间，既允许转动过程中的微小热胀冷缩量，又不会产生明显的轴向窜动。组件周边需要预留至少10mm的操作空间，方便后期运维时拆卸卡簧、更换磨损衬套，无需整体拆解座椅结构即可完成维护作业，能够大幅降低车辆定检时的人工成本与作业时长。实际应用中，该类枢轴销组件的失效形式多为长期磨损导致的配合间隙变大、转动异响，或是根部应力集中导致的断裂，因此在结构优化时特意加大了法兰与轴身连接位置的过渡圆角，同时对转动配合段的表面硬度提出要求，通过表面热处理提升耐磨性能，延长部件的服役周期，匹配车辆大修的运维周期，减少中途更换的频次。
