乘用车辆子午线轮胎外观结构设计

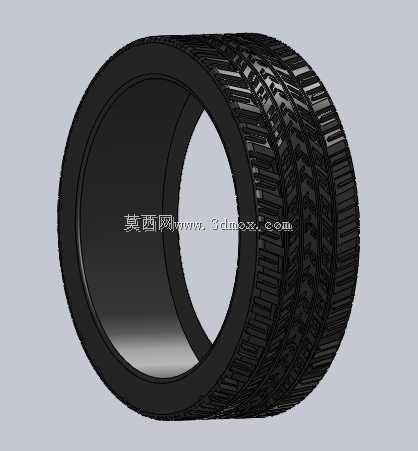

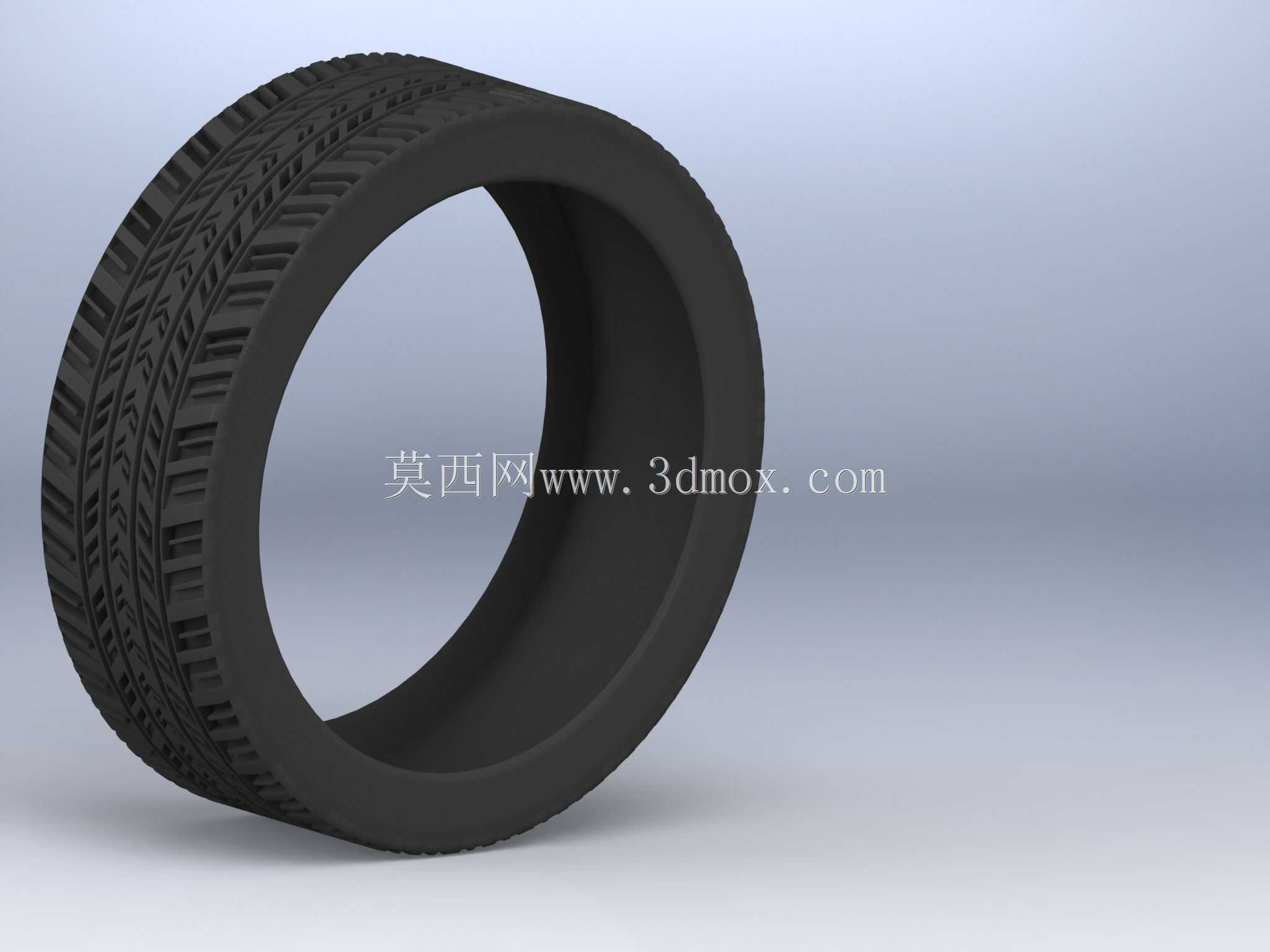

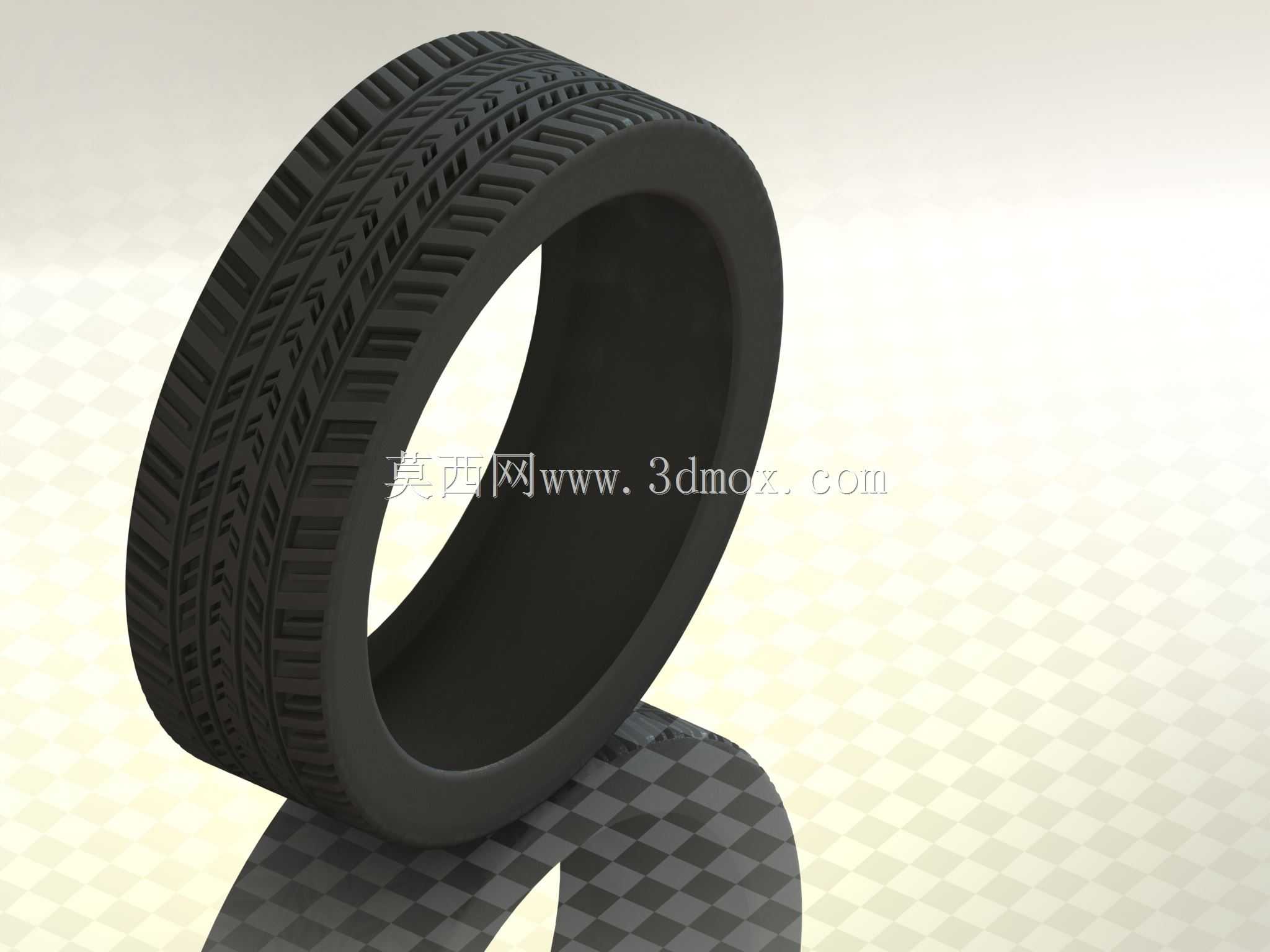

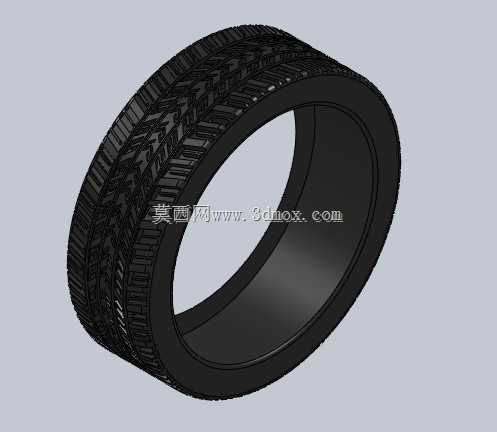

日常做整车底盘匹配时，轮胎作为直接接触路面的核心行走部件，其结构设计合理性直接影响整车的抓地性能、行驶平顺性与NVH表现，这个轮胎模型还原了常规乘用车子午线轮胎的完整外观结构，可用于整车总布置阶段的装配干涉检查、底盘运动空间校核以及外观渲染方案验证。从实际装车场景来看，这类轮胎主要适配普通家用紧凑型乘用车，日常行驶覆盖城市铺装路面、轻度非铺装郊野路面，胎面的多组花纹沟槽设计，首先要满足干地行驶时的接地面积最大化，保证制动与加速时的摩擦力传递，同时纵向主沟槽负责雨天行驶时快速排出胎面与路面之间的积水，避免水滑现象发生，横向的细花纹槽则可以切割路面水膜，提升湿滑路面的抓附能力，胎肩部位的块状花纹设计，在车辆过弯时提供足够的侧向支撑力，减少胎侧形变带来的侧倾感，同时兼顾日常行驶的胎噪控制，花纹块的节距采用错位排布方式，避免行驶过程中产生规律性的共振噪音。做三维结构设计时，首先要确定轮胎的核心安装边界，也就是与轮辋配合的胎圈部位尺寸，常规16寸轮辋对应的胎圈内径要严格匹配轮辋直径，胎圈部位的加厚橡胶层内部包裹钢丝圈结构，保证充气后轮胎与轮辋的紧密贴合，不会在大扭矩输出或者急转向时出现脱圈风险。轮胎的断面宽、扁平比参数要和整车轮罩的内部空间做匹配校核，转向过程中轮胎上下跳动、左右摆动时，要和轮罩内衬、减震器支架、转向拉杆等周边部件保留足够的安全间隙，避免极限工况下出现运动干涉。胎体部分的结构设计参考子午线轮胎的排布逻辑，胎面下方的带束层采用高强度材料排布，保证胎面的刚性，减少行驶过程中的胎面蠕动形变，降低滚动阻力，提升燃油经济性，胎侧部分采用相对较薄的橡胶结构，配合帘线层的韧性，在经过路面颠簸、减速带时可以产生适当的形变，过滤路面传来的冲击，提升乘坐舒适性。从建模逻辑来看，这个模型先通过旋转特征构建轮胎的基础环形基体，确定整体的断面轮廓，包括胎面的弧度、胎侧的过渡曲线、胎圈的配合轮廓，之后通过阵列、投影切割的方式做出胎面的完整花纹结构，每一组花纹沟槽的深度、宽度都参考实际量产轮胎的参数设置，主沟槽深度控制在8mm左右，保证轮胎的正常磨损寿命，细花纹槽的深度略浅，避免花纹块刚性不足导致的异常磨损。胎侧的光滑曲面设计，既可以减少行驶过程中的空气阻力，也能避免应力集中，在轮胎受到侧向冲击时不会出现应力集中点导致的胎侧鼓包问题。在实际工程应用中，这个模型可以直接导入整车装配环境，配合轮辋模型完成车轮总成的装配，用于整车的碰撞仿真前期的几何模型搭建，也可以用于展示车辆的外观效果，在做产品宣传渲染、维修培训课件制作时，也能作为标准部件调用，不需要重复建模。需要注意的是，这个外观模型主要用于结构匹配与外观展示，不包含内部的帘线层、气密层等详细内部结构，如果要做轮胎的力学性能仿真、爆胎仿真等深度分析，还需要补充内部的材料属性与层状结构参数，但对于常规的总布置设计、外观验证、装配干涉检查等工作场景，这个模型的细节精度完全可以满足使用需求。胎面的花纹排布兼顾了不同行驶工况的需求，纵向连续的花纹肋条可以保证直线行驶的稳定性，减少行驶过程中的方向跑偏，横向的花纹块边缘可以在加速、制动时提供足够的切向摩擦力，缩短制动距离，提升行驶安全性。胎圈与轮辋配合的部位做了圆角过渡处理，避免安装时划伤轮辋的漆面，也能保证充气时的密封性能，不会出现慢漏气的问题。
