四款不同规格仓储货架机架结构设计

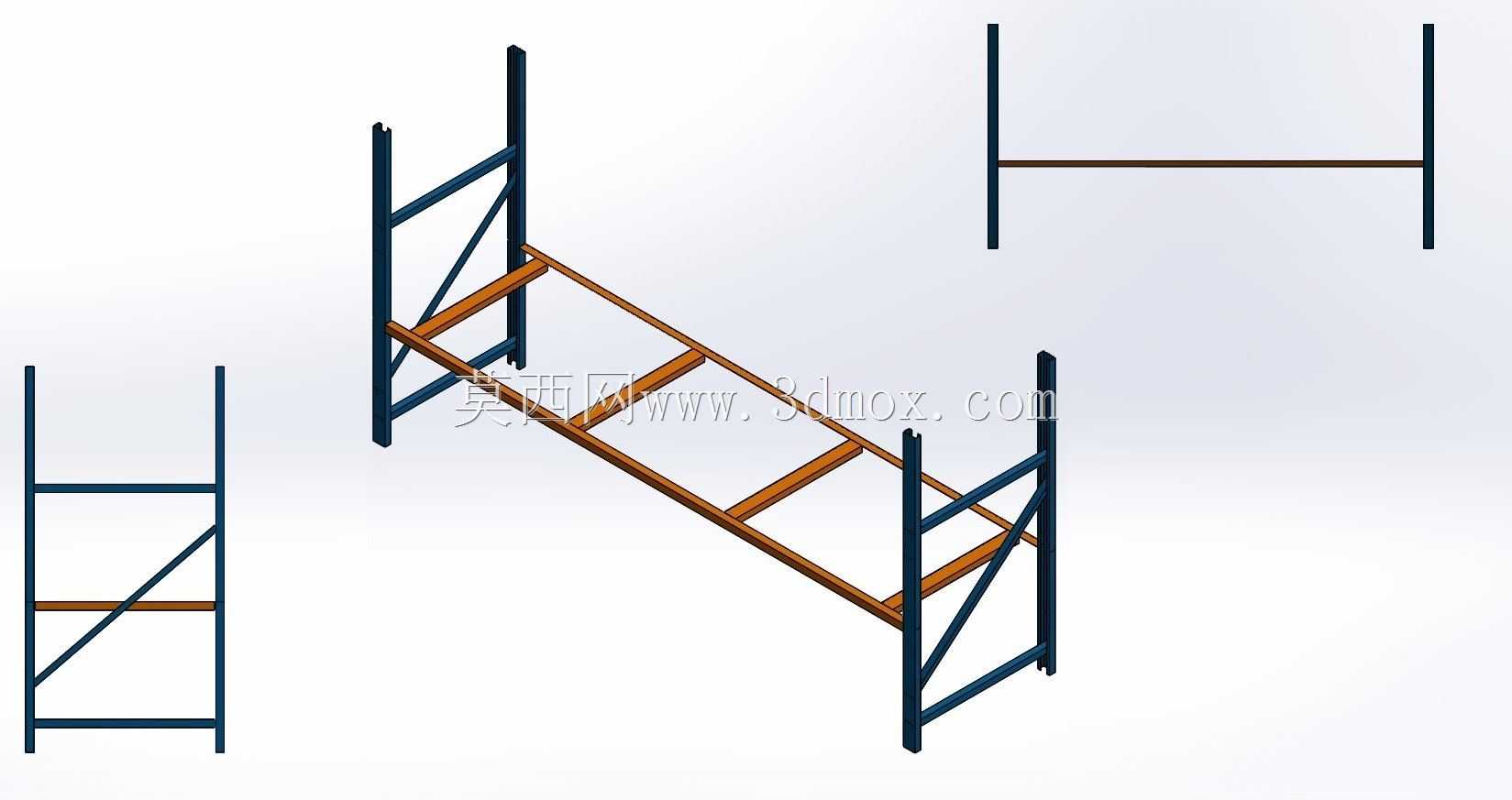

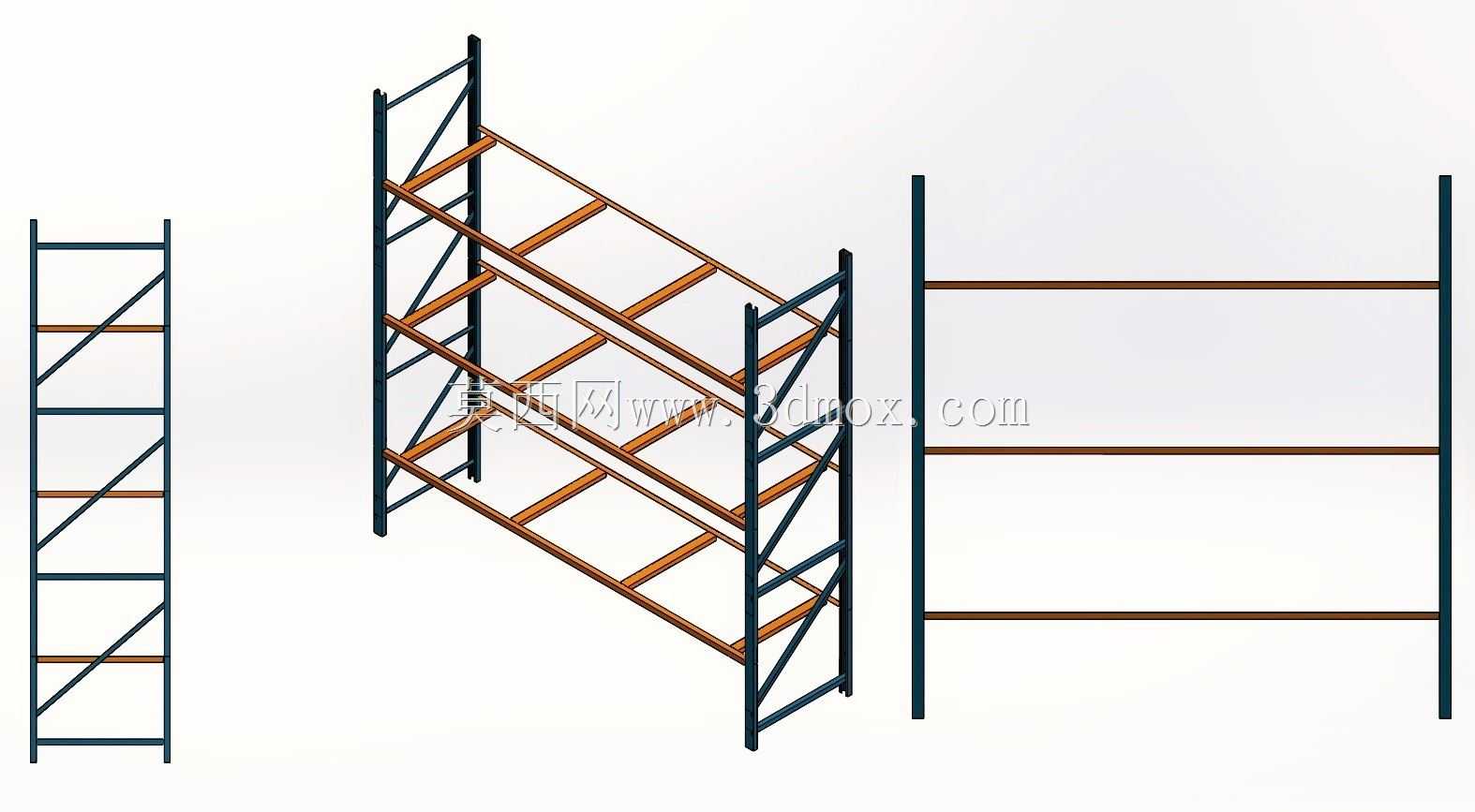

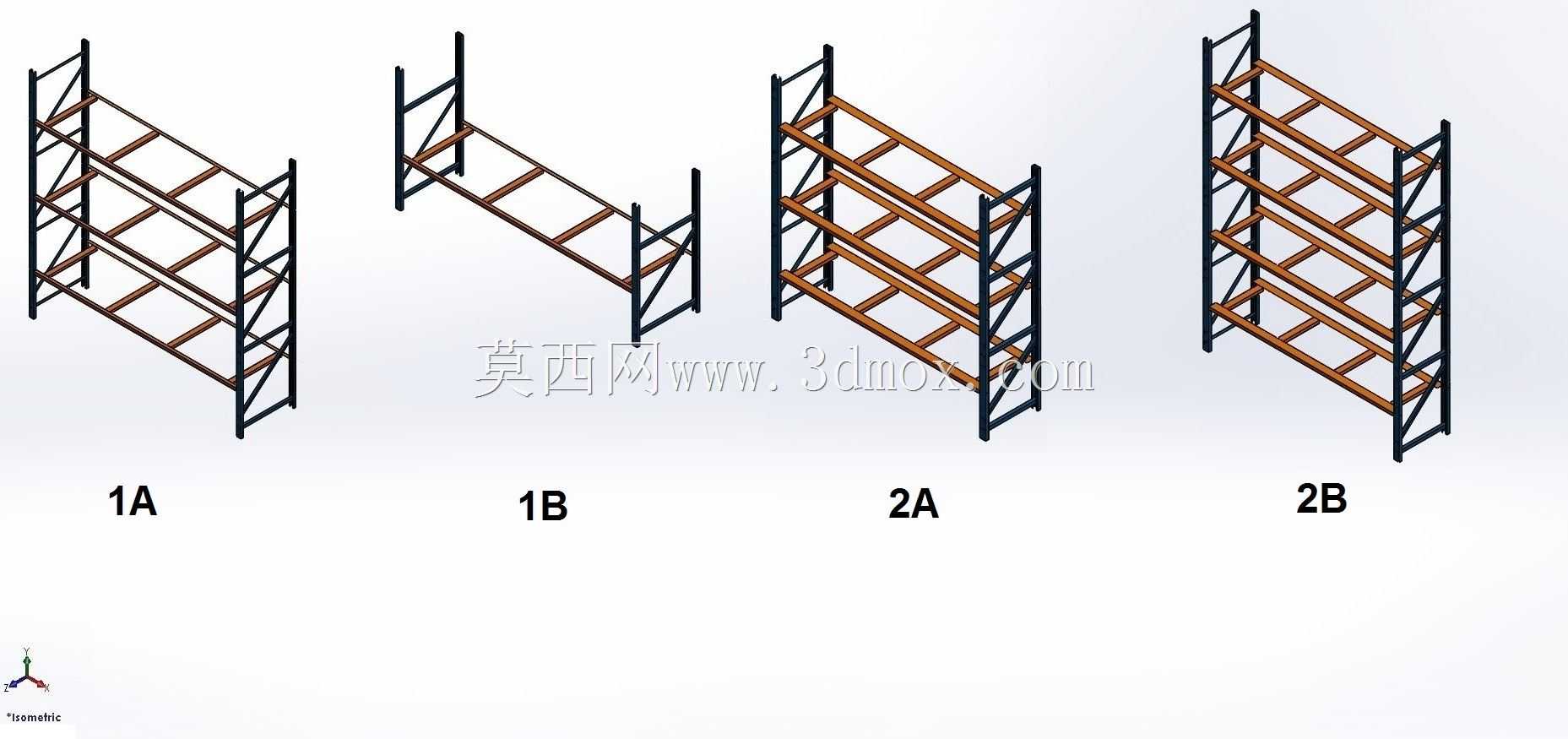

本次呈现的四款机架结构，核心面向工业仓储、生产车间物料暂存、电商仓配分拣等场景的存储承载需求，不同规格对应不同的单货位承重、存储密度与场地适配要求，可覆盖从轻型散料存放至重型整托货物存储的多类使用场景。四款结构分别对应两种宽度规格、两种层数配置，1A款为窄幅三层结构，适配通道宽度有限、需要高频拣选小件物料的作业场景，单格层板可承载常规箱装零配件、包装辅料等轻型货物，立柱与横梁的连接采用挂接式结构，无需额外焊接固定，现场安装时可根据实际存储货物的高度灵活调整层间距，适配不同尺寸货品的存放需求；1B款为窄幅双层结构，层间预留高度更大，适合放置高度较高的工装夹具、半成品周转箱等物件，减少层板对大尺寸物件的存放限制，整体结构更简洁，拆装转运的便利性更强，适合临时仓储点位、频繁调整布局的生产车间使用。2A款为宽幅三层结构，横向承载面更宽，可同时放置多列标准周转箱或者整托轻型货物，单根横梁的抗弯截面经过优化，在同等材料厚度下可获得更高的承载能力，减少满载状态下的横梁下挠量，避免长期承载出现结构变形；2B款为宽幅四层结构，存储密度更高，适合SKU数量多、单SKU存量不大的电商仓储、备件库场景，垂直空间利用率更高，可在同等占地面积下提升近30%的存储货位数量。从设计思路来看，所有机架的立柱均采用C型冷弯薄壁型钢截面，截面沿立柱长度方向等距排布挂接孔位，孔位间距匹配常规层间高度调整需求，既保证立柱的轴向承压能力，也为横梁的高度调节提供充足的安装点位；横梁采用矩形管截面，两端焊接挂爪与立柱孔位配合，挂爪与立柱的接触位置做了咬合限位设计，安装到位后可在无额外紧固件的情况下避免横梁受载后向上脱出，提升使用过程中的结构安全性，层板采用波纹钢板或者木层板适配方案，可根据存储货物的类型灵活选配，波纹钢板层板耐磨、承重能力强，适合存放金属件、重型物料，木层板成本更低、更换方便，适合存放箱装轻货。安装边界方面，窄幅款的整体宽度适配1米标准通道的仓储布局，安装时立柱底部可配置膨胀螺栓与地面固定，高位布置时可在立柱背部加装拉杆与墙面连接，提升整体抗倾覆能力；宽幅款的横向跨度更大，安装时需要保证地面平整度误差控制在合理范围内，避免四个立柱脚出现虚接导致的受力不均，长期满载使用时可在立柱底部加装承重脚垫，分散对地面的压强，避免环氧地坪等软质地面出现压痕。结构设计过程中充分考虑了不同场景下的受力特性，所有连接节点的受力路径清晰，竖向载荷通过横梁传递至两侧立柱，再通过立柱传递至地面，水平方向的侧向力通过斜向拉杆或者背拉结构抵消，保证货架在叉车存取货物的碰撞、人员误碰等侧向力作用下不会出现失稳倾倒。不同规格的机架可根据场地实际情况组合排布，既可以单组独立使用作为车间工位旁的临时物料架，也可以多组连续拼接形成大型仓储货架区，拼接位置可共用立柱，进一步降低整体材料成本，提升空间利用率。针对不同的使用环境，结构表面可做喷塑、镀锌等不同的表面处理，喷塑处理适合干燥的室内仓储场景，色彩可根据厂区管理需求选配，实现不同存储区域的视觉区分；镀锌处理适合潮湿的冷库、户外临时存储场景，提升结构的防锈耐腐蚀能力，延长整体使用寿命。
