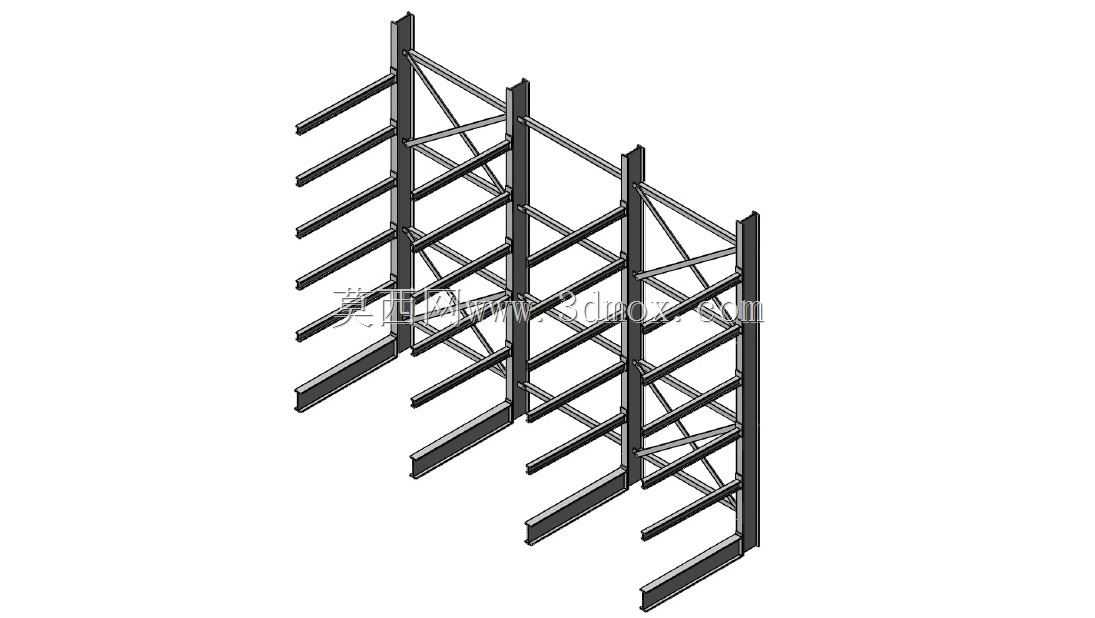

多立柱悬臂式仓储物料存放架结构

这类悬臂式存放结构，主要面向长尺寸物料的仓储周转场景，在型材加工、管材流通、五金建材、机械加工车间的原料暂存区应用十分普遍，区别于常规的层板货架，其单侧外伸的悬臂结构，能够避开立柱对长件物料的存取阻碍，适配圆钢、钢管、角钢、槽钢、铝型材、长条板材这类长度远超常规货位尺寸的物料存放需求，无需在货位预留立柱避让空间，仓储空间利用率比普通层架提升四成以上。从结构设计逻辑来看，整体采用多立柱并排承载的框架形式，每根主立柱为竖向主要受力构件，立柱之间通过横向连接杆与斜向交叉支撑杆件形成稳定的格构式受力体系，避免单根立柱受悬臂荷载产生侧向倾覆力矩，斜撑的排布遵循三角稳定原理，在相邻立柱的上下连接节点之间形成连续的稳定三角区，抵消悬臂承载时产生的水平分力，保证整体框架在满载状态下的侧向刚度，不会出现立柱侧倾、整体晃动的问题。每根立柱上沿竖向等距排布多层外伸悬臂，悬臂为水平受力构件，直接承托存放的物料，悬臂与立柱的连接节点采用可调节设计思路，能够根据存放物料的直径、堆叠高度灵活调整相邻两层悬臂的竖向间距，避免层间距过小无法放置大尺寸物料、层间距过大浪费竖向仓储空间的问题，适配不同规格长尺寸物料的混存需求。悬臂的外伸长度根据常规存放物料的单根重量、长度确定，外伸段的截面选型经过抗弯验算，保证在额定承载下悬臂端部的下挠量控制在允许范围内，不会因为长期承载出现永久性下弯变形，悬臂的上表面做平直处理，部分工况下可在悬臂顶面加装防滑垫或者挡边，避免圆管类物料存放时出现滚动滑落的风险。从安装边界来看，整体结构为落地式安装，立柱底部通过膨胀螺栓与车间混凝土地面固定，安装前需要确认地面的平整度与承载能力，地面承载力需满足满载状态下的立柱底部压强要求，避免长期使用后出现地面沉降导致架体倾斜；多组架体并排安装时，相邻架体的立柱之间需要预留足够的安装操作间隙，同时保证存取作业时叉车或者人工搬运的操作空间，悬臂的外伸方向需正对物料存取的作业通道，通道宽度根据配套的搬运设备类型确定，若采用手动液压车搬运，通道宽度预留1.8米以上即可，若采用叉车存取长件物料，通道宽度需根据物料长度、叉车转弯半径预留3米以上的作业空间，避免搬运过程中物料碰撞架体。在实际使用场景中，这类结构既可以沿车间墙面单侧布置，仅在朝向通道的一侧设置悬臂，充分利用墙面旁的闲置空间，也可以采用背靠背的双排悬臂布置形式，在仓储区域中间设置独立存放区，两侧均可存取物料，进一步提升单位面积的存储容量。结构的所有杆件连接节点，优先采用螺栓装配式连接，相比焊接连接的架体，装配式结构运输时可拆解为散件，降低运输成本，现场安装无需动火作业，适合在已投产的车间内进行加装改造，后期如果需要调整架体长度、增减悬臂层数，也可以直接通过拆装螺栓完成调整，无需对整体结构进行切割焊接改造，适配车间仓储需求的动态变化。在受力设计层面，需要对不同位置的杆件进行受力验算，竖向主立柱需要同时承受悬臂传递的竖向荷载与偏心弯矩，因此立柱截面选型需满足压弯构件的强度与稳定性要求，横向连系杆主要承受水平方向的拉力与压力，控制立柱的侧向位移，斜向支撑杆件承担架体的水平剪力，保证整体结构的抗侧移能力，所有连接螺栓的规格需根据节点受力大小选定，保证节点连接强度不低于杆件本身的承载能力，避免节点先于杆件发生破坏。日常使用过程中，物料存放需遵循均布荷载原则，尽量将物料均匀摆放在悬臂上，避免悬臂端部集中超载放置重物，同时定期检查连接螺栓的紧固状态、杆件的变形情况，若发现悬臂下挠超标、螺栓松动、立柱变形等问题需及时调整维护，保证架体的使用安全。
