简化版福尔柯克轮式升降传动结构

这套结构是参考苏格兰福尔柯克轮的运作逻辑做的简化原型，核心是复刻其多工位同步回转升降的传动逻辑，去掉了原工程设施里的大型水工承载结构，保留了最核心的铰接连杆与回转支承组合形式，适合做小型工位转台、轻型物料举升转运机构的原理验证载体。从实际应用场景来看，这类结构可以适配小型自动化产线里的多工位同步切换场景，比如小零件的多工序加工转位、轻型工装的同步举升换位，相比传统的槽轮转位机构，它的运动过程更平缓，没有刚性冲击，对承载件的定位精度友好，也不需要额外的缓冲组件来抵消启停冲击。

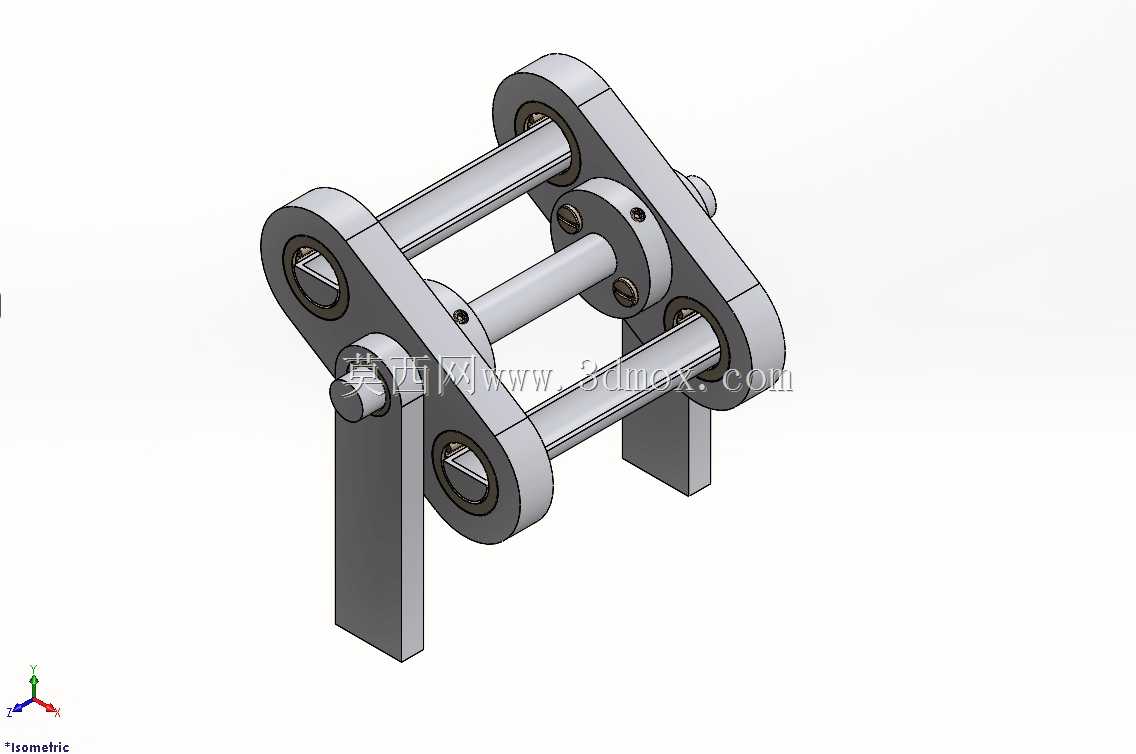

从功能特性上看，整个结构依靠三组平行布置的铰接连杆连接两侧的回转侧板，每根连杆两端都通过嵌入式轴承与侧板连接，回转过程中连杆始终保持自身轴线水平，不会随侧板回转发生偏转，这就保证了安装在连杆上的载具始终保持水平姿态，不会因为机构回转出现物料倾洒的问题，这也是福尔柯克轮最核心的设计特点——不管回转支架转到什么角度，承载平台始终保持水平。这套简化结构把原结构的大型回转支承换成了两端的铰接轴，直接通过侧板的同轴回转带动连杆做行星式的回转运动，没有额外的齿轮传动链，结构冗余度低，装配难度小，日常维护只需要定期给铰接位置的轴承补充润滑脂即可，不需要复杂的调校。

设计思路上，首先确定了两侧回转板的同轴度要求，两块侧板上的三个铰接孔位置度公差控制在0.02mm以内，保证三根连杆安装后不会出现卡滞，每根连杆的长度公差控制在0.01mm，避免因为连杆长度不一致导致回转过程中出现别劲的问题。轴承选用的是标准深沟球轴承，直接嵌入侧板的预制沉孔里，靠孔肩做轴向定位，不需要额外的轴承端盖，减少了零件数量，连杆两端的轴颈与轴承内圈采用过渡配合，装配时通过压装即可完成固定，不需要额外的紧固件做轴向锁止，只有侧板中心的驱动轴位置设置了紧定螺钉，用来传递驱动扭矩。

外形尺寸与安装边界方面，整个结构的整体宽度由三根连杆的长度决定，当前原型的连杆有效长度适配小型载具的安装尺寸，两侧回转板的回转直径决定了整体的安装高度，安装时只需要固定两侧的驱动轴支座即可，不需要额外的支撑框架，驱动端可以直接连接步进电机或者小型减速电机，不需要额外的换向机构，因为整个结构的输入轴就是两侧回转板的中心轴，输入扭矩直接带动侧板回转即可实现工位切换。需要注意的是安装时要保证两侧支座的同轴度，否则会导致侧板回转卡滞，增大驱动负载，长期运行还会造成轴承偏磨，缩短使用寿命。另外这套结构的单根连杆承载能力由连杆的直径和轴承的额定动载荷决定，当前原型的配置适合承载10kg以内的轻型载具，如果需要提升承载能力，只需要更换更大规格的轴承、加大连杆直径、提升侧板厚度即可，核心的铰接传动逻辑不需要改动，拓展性较强。

在实际选型适配的时候，要根据需要的工位数量调整侧板上的铰接孔数量，当前原型是三个铰接位，对应三个工位，若需要四个工位只需要把侧板上的铰接孔按90度均布即可，传动逻辑完全通用。相比传统的回转工作台，这种结构的优势是可以在回转的同时实现垂直方向的高度变化，不需要额外配置升降气缸或者电缸，单动力输入即可同时完成转位和升降两个动作，能简化产线的动力配置，减少控制点位，降低设备的整体成本。而且整个结构的运动轨迹是固定的圆弧曲线，不需要做复杂的运动轨迹编程，只需要控制驱动轴的回转角度即可精准停在对应的工位位置，调试难度低，对现场调试人员的技术要求不高，适合用在小型自动化装配、检测产线上做工件的转位输送。
