大规模编带作业用悬臂式编带承载支架

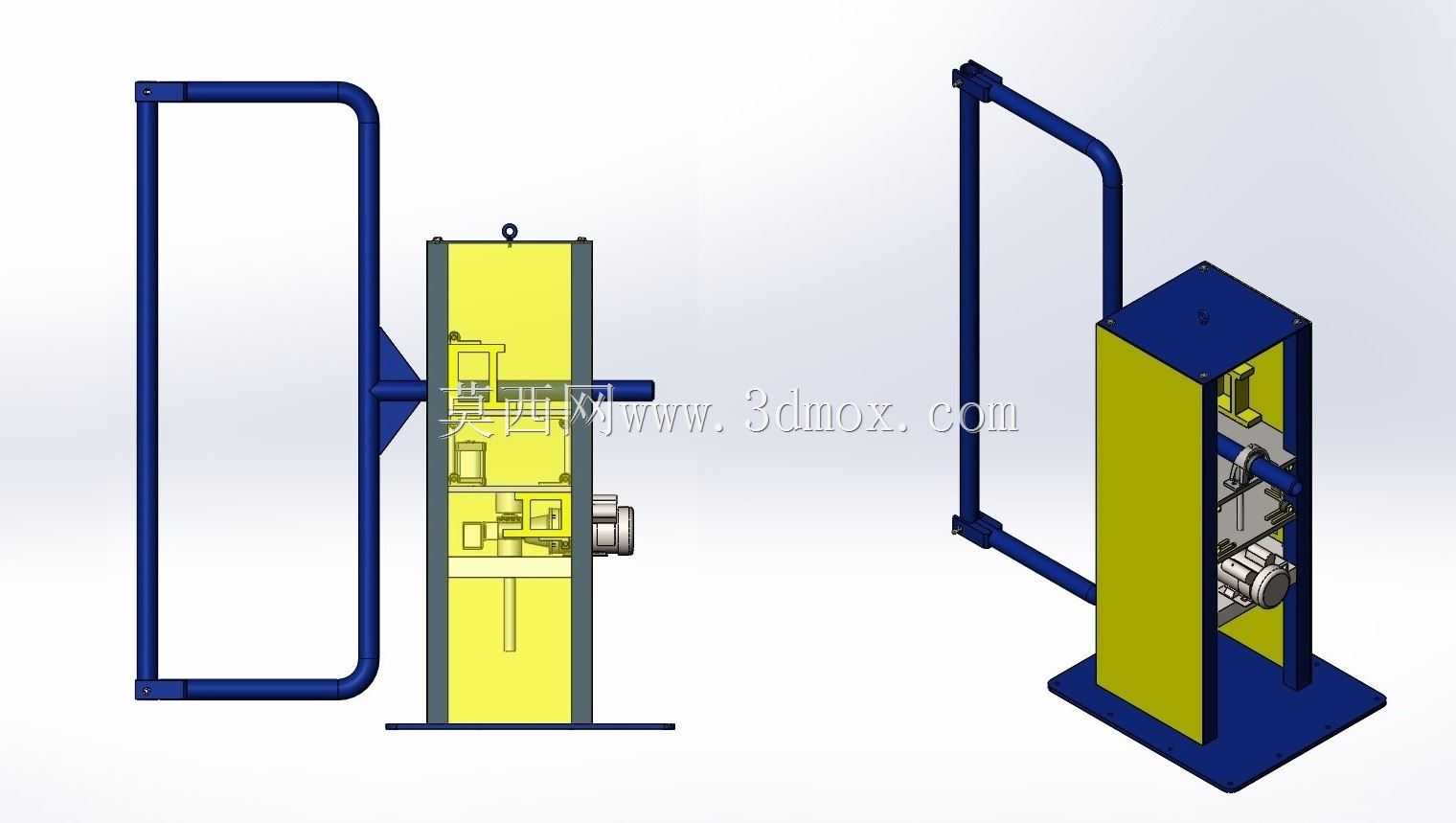

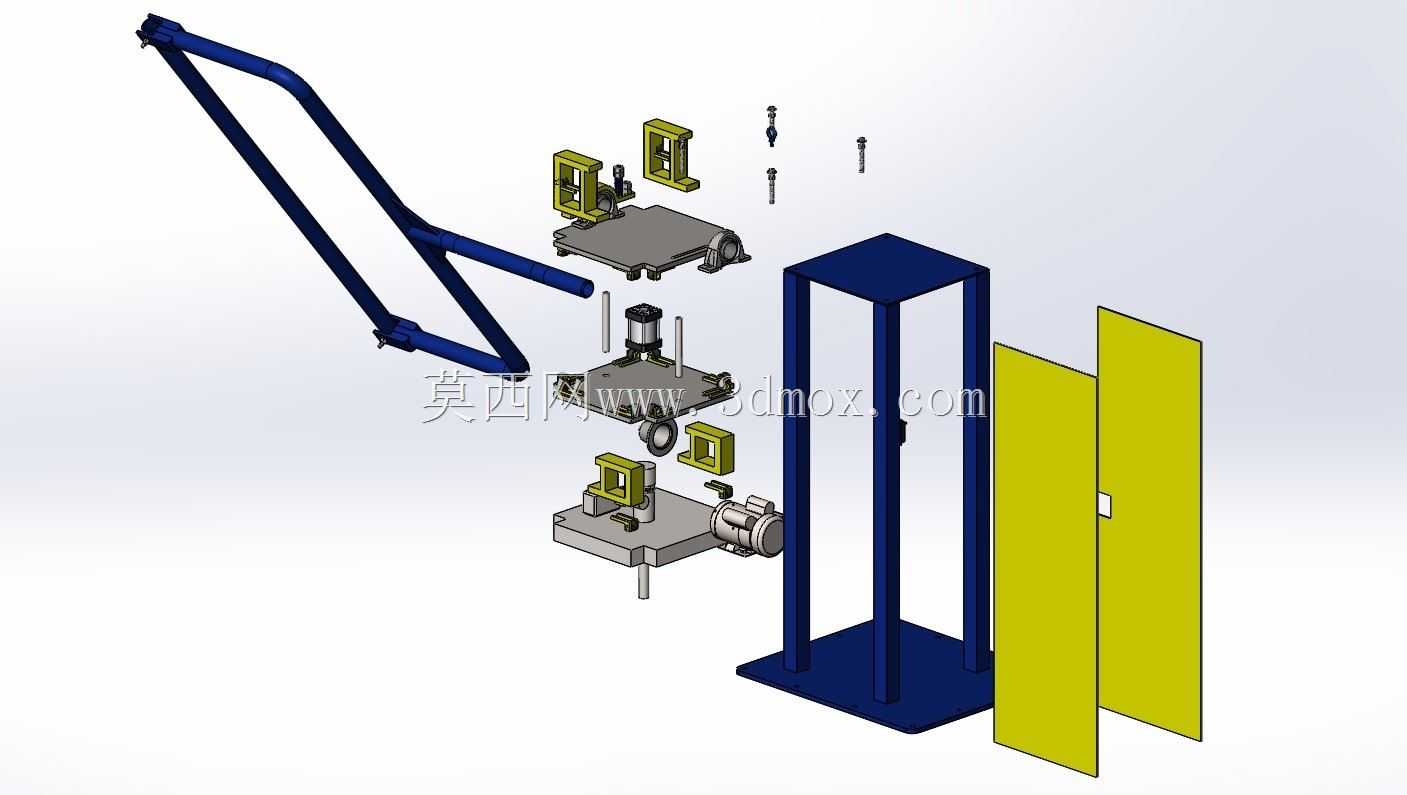

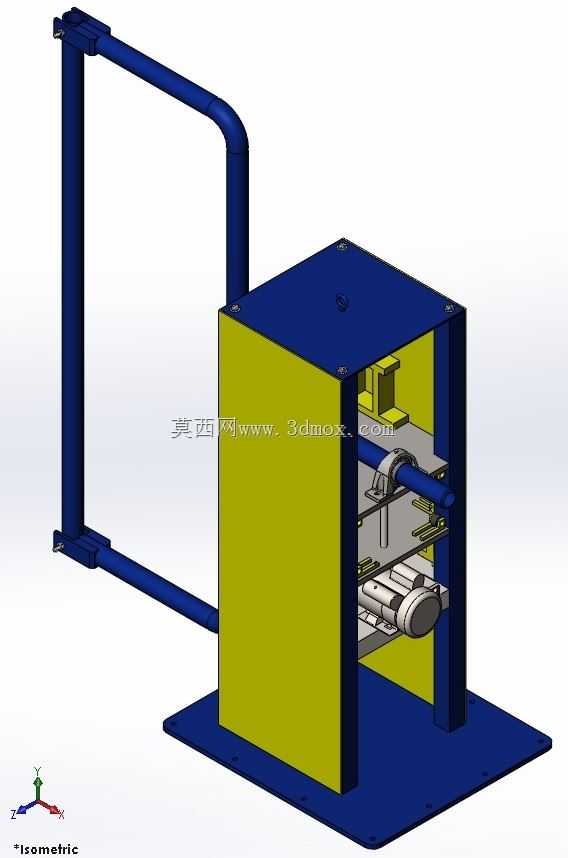

　　在电子元器件后段封装、线束批量预加工、小型标准件成卷收纳的生产场景中，编带工位的物料承载与导向结构，直接决定了连续作业的流畅度与工位操作的容错空间。这套悬臂式编带承载结构，核心服务于大规模编带作业的工位需求，区别于桌面小型编带设备的紧凑结构，采用落地式立柱搭配长悬臂的布局，适配车间内多工位并行、大卷径料带输送的作业场景。从结构拆分来看，整套装置分为落地支撑单元、悬臂导向单元、料带夹持输送单元、防护围挡单元四个独立模块，各模块之间通过标准紧固件连接，既方便现场组装调整，也能根据不同料带宽度、送料高度的需求做局部改装。落地支撑单元采用方管焊接的框架式结构，底部为整板安装基准，安装时可通过膨胀螺栓与车间地面固定，

　　也可在底部加装脚轮实现工位间的灵活移位，立柱部分的高度预留了足够的调节余量，可适配不同身高操作人员的作业高度，也能匹配上下游接驳设备的送料高度差。长悬臂部分采用弯折成型的矩形管结构，从立柱上部斜向延伸至操作工位上方，悬臂内部预留了走线与导向轮的安装空间，料带可沿悬臂内部的导向槽平稳输送，避免长距离送料过程中料带下垂、打结、偏移的问题，悬臂的弯折角度经过反复校核，既保证了足够的操作净空，不会遮挡操作人员的作业视野，也能让料带的输送路径保持顺滑的弧度，减少料带弯折产生的内部应力，避免元器件引脚变形、料带表层破损的问题。料带夹持输送单元分布在悬臂的上下两端，上端的夹持机构采用快拆式压板结构，更换不同规格料卷时无需额外工具，

　　只需松开锁紧旋钮即可完成料卷的装卸，夹持块的接触面做了防滑耐磨处理，长时间运行也不会出现料卷打滑、偏移的情况；下端的输送单元搭配了阻尼调节结构，可根据料带的材质、厚度调整输送阻尼，避免送料速度过快导致料带堆积，也能防止阻尼过大拉扯料带造成断带。防护围挡单元设置在落地框架的侧方，采用轻质板材拼接而成，可将设备的传动部分与作业区域做物理隔离，避免操作人员误触运动部件产生安全隐患，同时围挡也能阻挡车间内的浮尘落在料带表面，降低编带过程中异物混入的概率。在设计过程中，重点考量了重型料卷的承载能力，整套结构的受力点均做了加强筋处理，悬臂与立柱的连接位置采用加厚连接板搭配多组螺栓固定，满载状态下悬臂的下挠量控制在允许范围内，

　　不会因为长期承载出现结构变形。安装边界方面，整套设备的地面投影尺寸适配常规车间工位的占地要求，悬臂伸出长度覆盖常规操作位的作业范围，安装时无需对现有车间布局做大规模调整，可直接对接现有编带设备的进料端，也可独立作为料带承载架配合人工编带作业使用。结构上的模块化设计，也方便后期做功能拓展，比如可在悬臂上加装料带检测传感器、张力控制机构，适配自动化编带生产线的升级需求，各零部件的加工精度均满足常规机械加工的公差要求，普通机加工车间即可完成全部零件的加工制作，无需特殊工艺或专用设备，后期维护更换配件也十分便捷。
