小型间歇进给式裁切机构结构设计

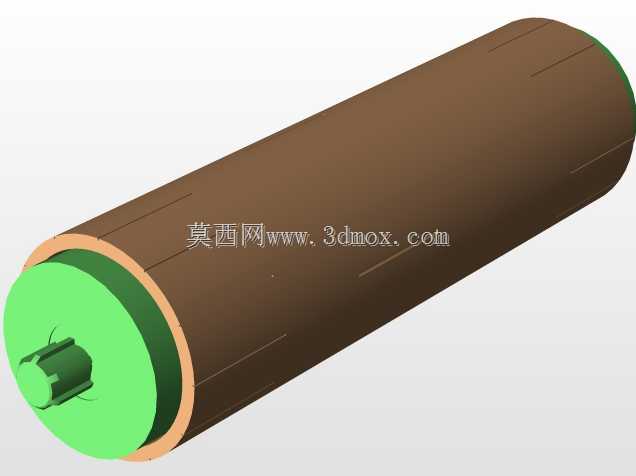

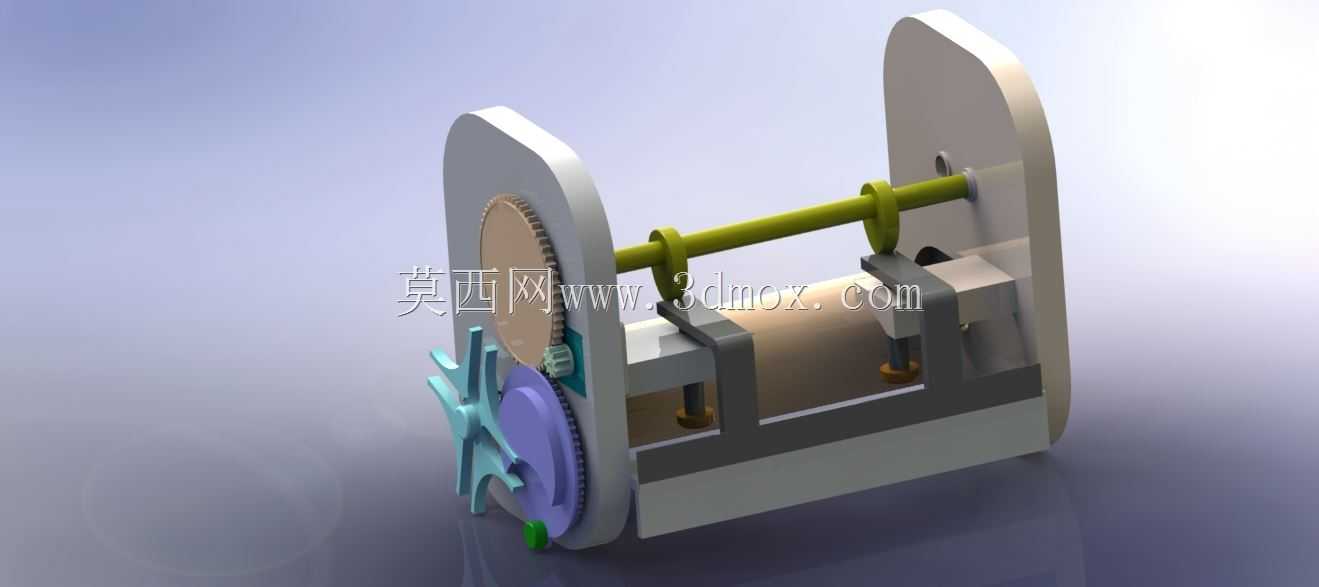

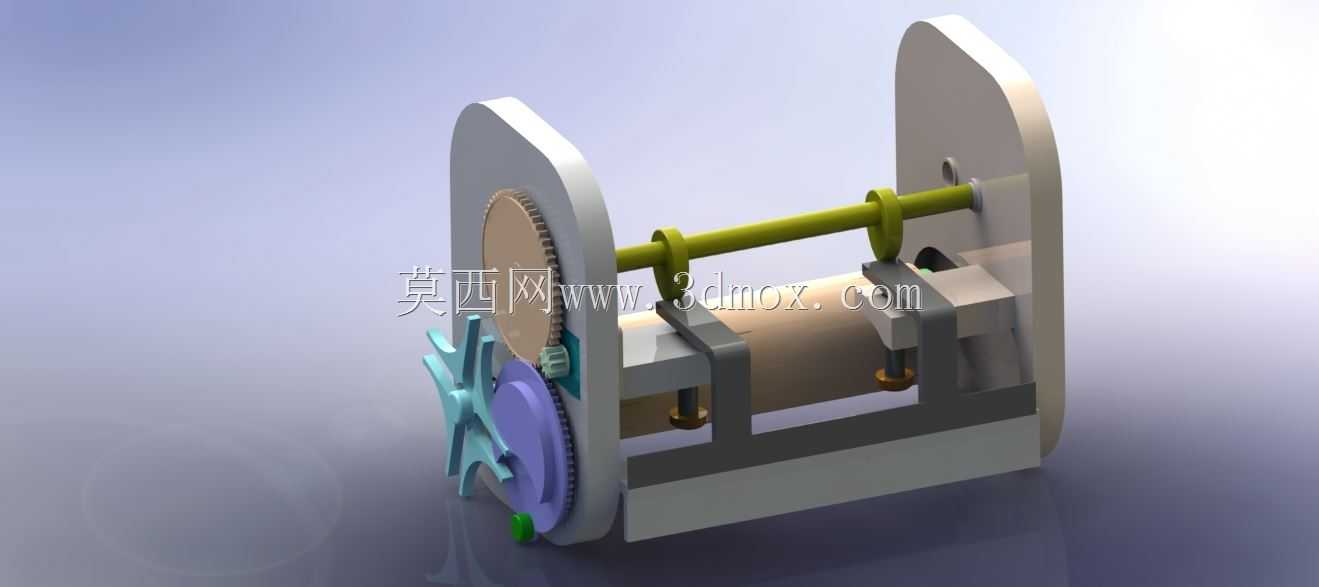

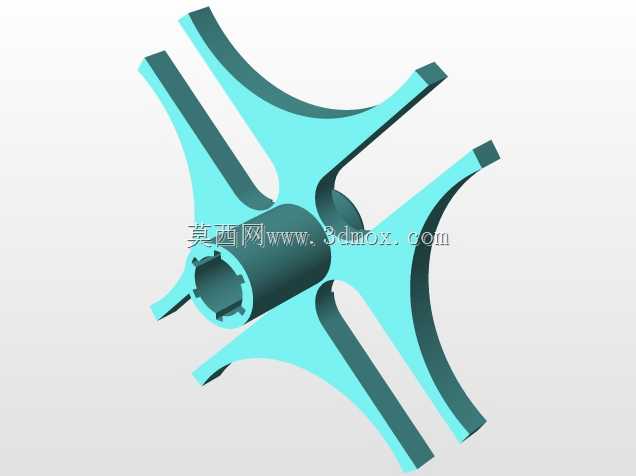

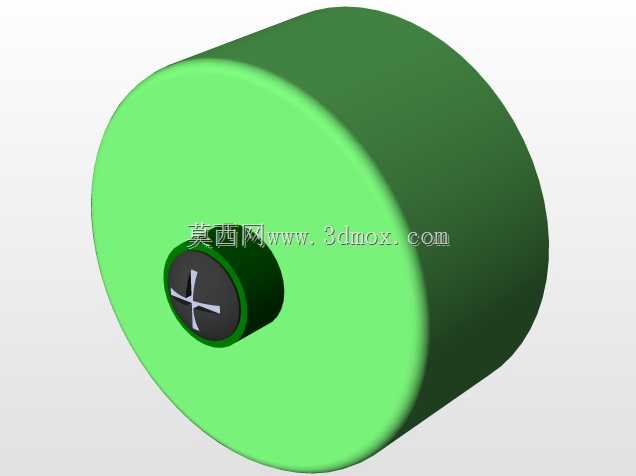

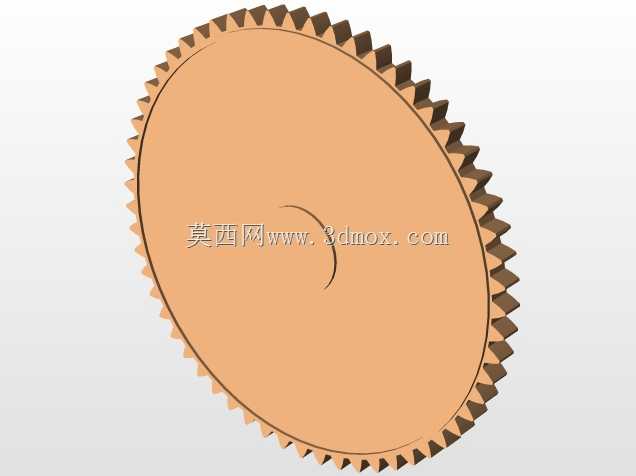

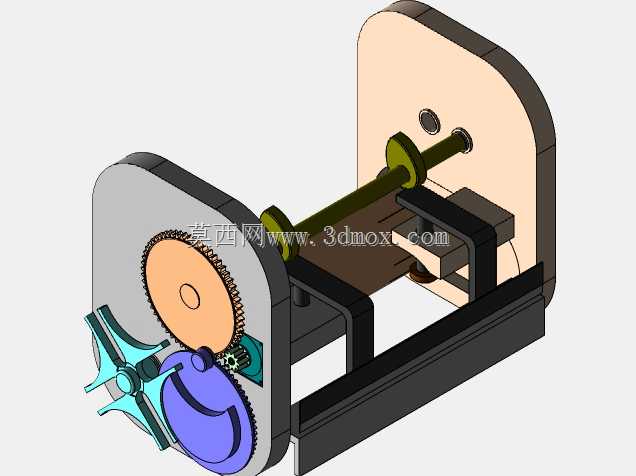

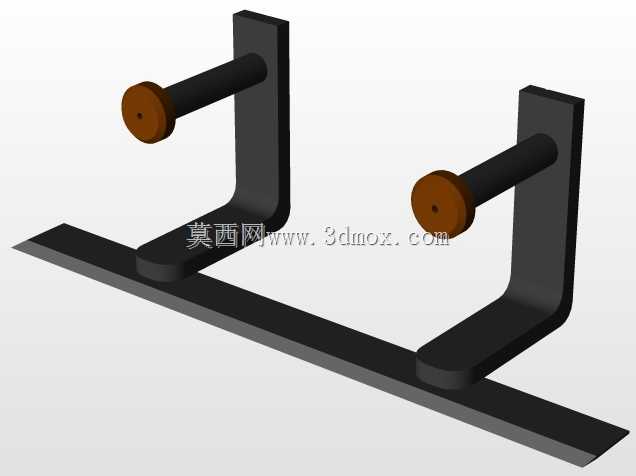

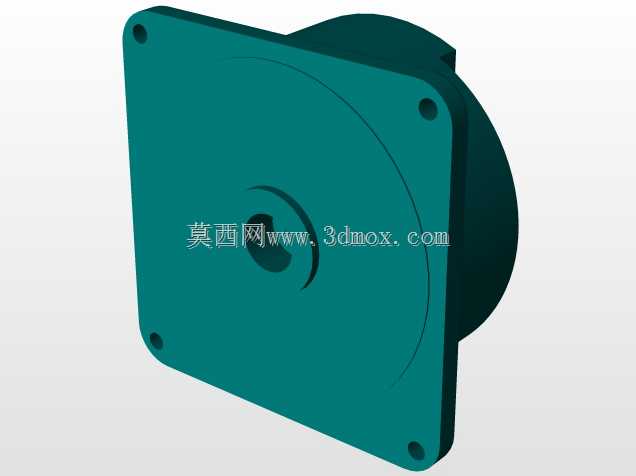

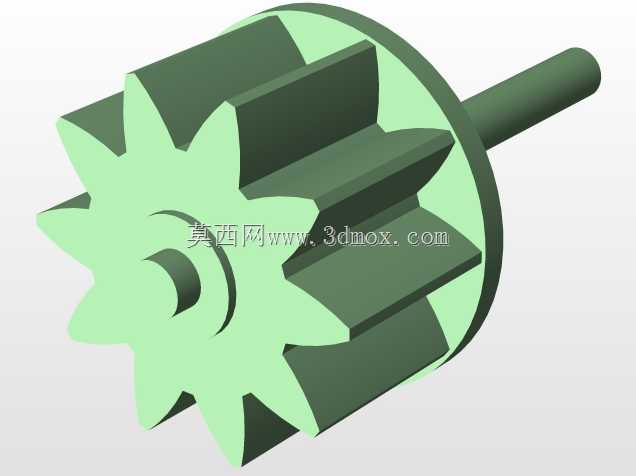

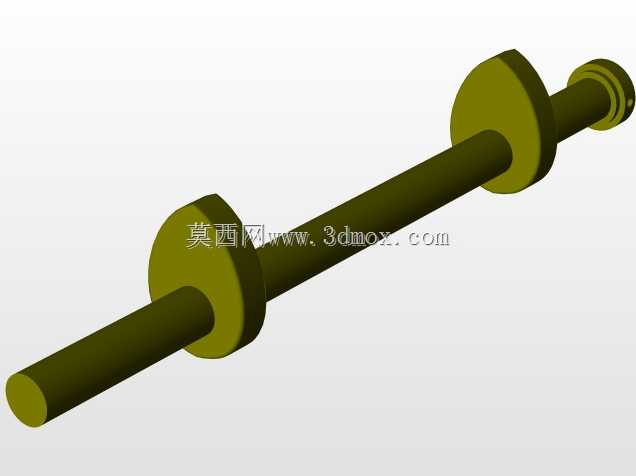

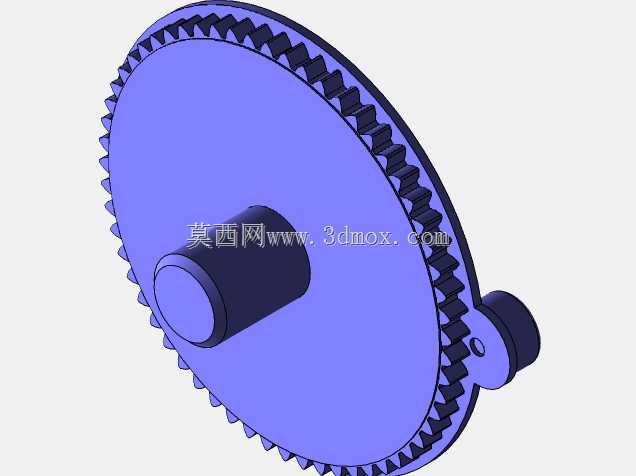

这套小型裁切机构的设计，最初是面向小规格柔性卷材、薄型片材的定长裁切场景做的适配，常见于包装辅料加工、小型电子绝缘片裁切、标签模切前的定长送进工序，相比大型裁切设备，它的占地空间更小，适合集成在桌面型加工工位或者小型自动化产线的末端工序里，不需要额外配置大尺寸的安装基座，普通的铝型材工作台面就能完成固定安装。从结构布局来看，整套机构采用立式双支撑板的承载框架，两块平行的安装板作为所有传动、执行部件的安装基准，这种布局的好处是所有传动副的支撑跨距可以做的更短，轴系的挠度变形能控制在很小的范围内，不需要额外增加支撑轴承座就能保证长周期运行的同轴度，安装板的边缘做了圆角过渡，既避免装配过程中锐边划伤操作人员，也能减少整体结构的应力集中点。传动链路的设计上，动力输入后首先通过齿轮组完成减速与扭矩放大，其中搭配的槽轮间歇机构是整套结构的核心，它能把输入轴的连续回转运动转换成输出端的间歇式进给动作，刚好匹配裁切工序“送料-停稳-裁切-复位”的动作节拍，避免连续送料过程中裁切动作出现的尺寸偏差，齿轮副的啮合间隙在设计时预留了0.02-0.05mm的装配调整量，装配时可以通过调整齿轮轴的安装位置来消除回差，保证送料长度的重复精度。执行端的裁切动作通过凸轮联动结构实现，和间歇送料的动作做了严格的时序匹配：当槽轮机构带动送料辊完成定长送进、处于停留工位时，凸轮刚好驱动裁切刀架完成下行动作，对工位上的材料完成裁切，裁切完成后刀架在复位弹簧的作用下回到上止点，槽轮机构再次启动带动送料辊送出下一段定长材料，整个动作循环不需要额外的电气传感器做时序检测，纯机械结构就能保证动作的同步性，在一些供电稳定性差、或者对电气干扰敏感的加工场景里，这种纯机械联动的结构可靠性会比电控时序的方案更高。送料辊的设计采用了光轴搭配弹性压轮的结构，图中横跨在两块安装板之间的黄绿色轴就是主动送料辊，表面做了滚花处理来增加和被加工材料之间的摩擦力，避免送料过程中出现打滑导致的长度误差，压轮的压力可以通过后端的调节螺钉调整，适配不同厚度、不同表面摩擦系数的材料，从薄如0.05mm的PET薄膜到厚度2mm的硬纸片，都能通过调整压轮压力获得稳定的送料效果。安装边界方面，整套机构的整体宽度控制在200mm以内，长度方向（送料方向）的尺寸不超过180mm，高度方向从安装基准面到最高处的尺寸约160mm，总重量控制在5kg以内，不管是单独作为桌面式小型裁切设备使用，还是集成到其他自动化设备里作为一个功能单元，都不会占用过多的安装空间，安装板上预留的多个沉头孔可以直接和标准铝型材的槽口适配，不需要额外做转接板就能完成固定。在日常维护的设计考量上，所有的传动齿轮、凸轮槽轮副都预留了注油孔，运行过程中可以定期加注润滑脂来减少磨损，所有的轴类零件都采用标准的深沟球轴承支撑，轴承是市面上容易采购的标准件，后期维护更换不需要定制非标零件，易损件只有裁切刀片，刀片采用标准的美工刀片规格，更换成本极低，不需要专门定制刀具。和市面上常见的小型裁切设备相比，这套结构没有采用复杂的电控系统，所有动作都通过机械结构的时序配合完成，对操作人员的技术要求更低，不需要做复杂的参数设置，只要接好动力输入就能稳定运行，适合小批量加工的个体作坊、或者教学实训场景里做机械传动原理的演示，也能作为小型自动化产线的功能模块，完成定长裁切的工序要求，在送料长度的调整上，只需要更换不同槽数的槽轮，或者调整齿轮组的传动比，就能适配不同长度规格的裁切需求，调整过程不需要改动整体的安装框架，只需要更换对应的传动零件就能快速完成规格切换，适配多品种小批量的加工需求。
